ModuleRelais ON/OFF DALI-2 / DMX 8 Canaux 16A SKYDANCE DH8 pour Rail DIN

Module récepteur pour contrôle d’éclairage ON/OFF, typologie D) récepteur / module de communication, opérant en DALI-2 ou DMX avec 8 canaux et alimentation 220–240 V AC. Pensé pour intégration sur rail DIN avec intensité nominale de 0,10 A.

Informations générales sur ModuleRelais ON/OFF DALI-2 / DMX 8 Canaux 16A SKYDANCE DH8 pour Rail DIN

Ce module d’interface centralise le contrôle d’éclairages commutés en ON/OFF à partir de bus DALI-2 ou DMX, facilitant l’intégration dans des schémas de commande professionnels. Conçu pour un montage rapide sur rail DIN, il s’intègre dans les armoires électriques pour une architecture ordonnée et évolutive.

La régulation par protocole DALI-2 ou DMX permet d’adresser jusqu’à 8 sorties de manière organisée pour piloter des charges commutables. La connexion à la tension 220–240 V AC et la fréquence de 50/60 Hz assurent une adoption standardisée dans les tableaux de distribution. Le produit est destiné à un usage en intérieur, et son boîtier présente des dimensions compactes pour une mise en place simplifiée dans les installations techniques.

Usage et applications

Conçu pour la gestion ON/OFF de circuits d’éclairage répartis en 8 canaux, il s’emploie dans des installations où l’on souhaite une commande centralisée par bus. Dans des espaces professionnels et projets techniques, l’appareil s’intègre comme point de commande grâce au protocole DALI-2 ou DMX et à son adressage par canaux, ce qui facilite la distribution logique des lignes d’éclairage.

Les conditions d’exploitation reposent sur l’alimentation 220–240 V AC à 50/60 Hz et l’installation sur rail DIN. La solution assure une intégration propre au tableau électrique et une mise en service structurée via la communication DALI-2 ou DMX, afin de coordonner les zones commutées selon les besoins du projet.

Avantages clés

• Gestion centralisée de plusieurs circuits grâce au pilotage par canaux via DALI-2 ou DMX.
• Rapidité de déploiement par montage direct sur rail DIN.
• Intégration aisée aux armoires grâce à l’alimentation 220–240 V AC.
• Organisation claire des lignes par adressage des 8 sorties.
• Compatibilité avec environnements professionnels par communication sur bus normalisé.

Spécifications mises en avant

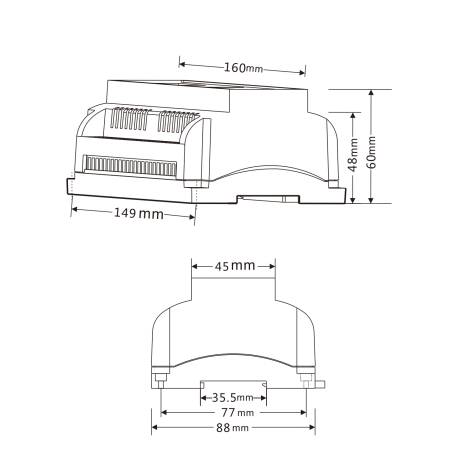

Protocole: DALI-2 / DMX; Tension nominale: 220–240 V AC; Fréquence de travail: 50/60 Hz; Dimensions: 88 mm x 160 mm x 60 mm.

Installation et maintenance

Réaliser le montage sur rail DIN en garantissant une fixation stable dans le tableau. Effectuer le câblage des 8 sorties et des bus DALI-2 ou DMX en respectant la polarité et la section de câble indiquée par la norme du système. Procéder à la configuration d’adressage des canaux pour organiser les circuits ON/OFF selon le projet. Finaliser par un contrôle fonctionnel des lignes commutées et vérifier la ventilation de l’armoire.

Couper l'alimentation avant toute intervention.

Distribution spécialisée d'éclairage en France. Si vous cherchez a acheter ModuleRelais ON/OFF DALI-2 / DMX 8 Canaux 16A SKYDANCE DH8 pour Rail DIN avec une garantie professionnelle, c'est une option leader pour la durabilite et l'efficacite. Expédition estimée sous 48h (selon la disponibilité du stock). Qualite certifiee par CE, EMC, LVD, RoHS pour les installations et projets professionnels. Consultez le prix et la disponibilité ici.

Questions fréquentes

• Comment adresser les canaux DALI-2 ou DMX — Suivre la procédure d’adressage du bus choisi et vérifier la correspondance entre adresses et sorties.
• Peut-on mélanger des types de charges sur les sorties — Vérifier les caractéristiques électriques de chaque ligne et respecter les limites de commutation du système.
• Quelles précautions lors du câblage — Respecter la séparation des circuits de puissance et de commande et contrôler le serrage des borniers.
• Quelle est la plage de température d’utilisation — Consulter la plage -20 °C a +55 °C et assurer une ventilation adéquate du tableau.
• Que faire en cas de dysfonctionnement — Contrôler l’alimentation 220–240 V AC, la continuité du bus et revalider l’adressage des canaux.
