Ampoules LED G4

Parmi les ampoules LED, le format G4 est particulièrement utilisé dans les meubles, vitrines, lampes décoratives et systèmes 12 V, où la compatibilité avec le transformateur est aussi importante que le culot lui-même. Les fabricants proposent aujourd’hui des G4 LED spécifiquement conçues pour une alimentation basse tension de 12 V.

Qu’est-ce que le culot G4

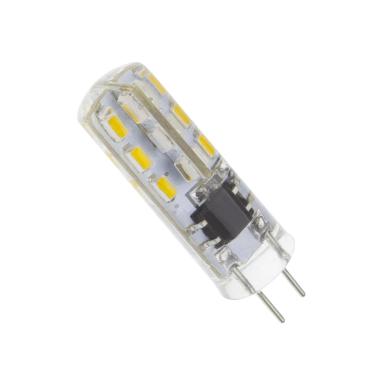

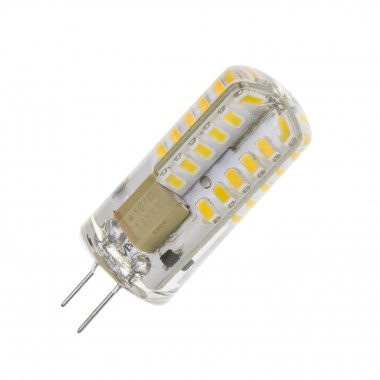

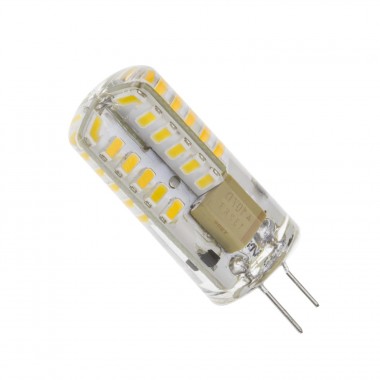

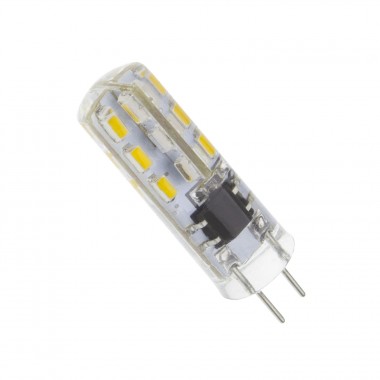

Le culot G4 utilise deux broches métalliques fines espacées d’environ 4 mm. L’ampoule s’insère directement par pression dans la douille, sans vissage ni rotation de verrouillage.

Ce format est issu des petites capsules halogènes utilisées dans les luminaires compacts. C’est précisément pour cette raison que de nombreuses installations G4 existantes fonctionnent en 12 V à l’aide d’un transformateur placé entre le réseau électrique et les ampoules.

Il ne faut pas le confondre avec le G9. Même si les deux sources peuvent avoir un aspect de capsule, une G9 utilise des contacts en forme de boucle espacés d’environ 9 mm et se trouve généralement dans des installations directement raccordées à la tension secteur. La G4 utilise deux broches droites beaucoup plus rapprochées et est particulièrement associée à la basse tension.

Lors du remplacement d’une G4 halogène par une LED, il est conseillé de vérifier trois éléments avant l’installation : le culot, la tension et le type d’alimentation accepté. Il existe des modèles conçus pour 12 V et la compatibilité exacte avec l’équipement d’alimentation doit être vérifiée dans les spécifications de chaque ampoule.

Le transformateur : le point critique

Le transformateur est l’un des points les plus critiques lors du remplacement de G4 halogènes par des LED, car même si l’ampoule s’insère physiquement, la source d’alimentation d’origine peut ne pas fonctionner correctement avec des charges aussi faibles.

Par exemple, une installation halogène de 80 W peut ne plus consommer que 8 W avec des LED, ce qui peut placer le transformateur en dehors de sa plage de fonctionnement. Les transformateurs électroniques peuvent être compatibles dans certains cas, mais beaucoup exigent une charge minimale, ce qui peut provoquer des scintillements ou des défauts d’allumage. Avec les transformateurs toroïdaux ou ferromagnétiques, la situation est similaire : la compatibilité dépend de la charge, de la tension et des caractéristiques précises de la G4 LED, de sorte qu’un fonctionnement universel ne peut pas être garanti.

Lorsque des problèmes apparaissent, la solution la plus fiable consiste généralement à remplacer le transformateur par un driver 12 V spécifiquement conçu pour les LED et correctement dimensionné pour la puissance totale du circuit. Dans certains cas, plusieurs G4 peuvent aider à atteindre la charge minimale de l’équipement, mais ce n’est ni une solution idéale ni toujours stable. Lors d’une rénovation complète, il est donc préférable d’utiliser un système conçu pour les LED.

Il est également indispensable de vérifier si l’ampoule fonctionne en 12 V AC, DC ou les deux, car le culot G4 ne garantit pas à lui seul la compatibilité électrique.

Broches axiales ou latérales

Même si toutes les G4 conservent l’espacement caractéristique entre les contacts, la position des broches par rapport au corps de l’ampoule peut varier selon la conception.

Sur certains modèles, les broches sortent dans le prolongement de l’axe longitudinal de la capsule. L’ampoule est donc positionnée frontalement par rapport à la douille. Cette configuration est courante lorsqu’il existe suffisamment de profondeur derrière le luminaire.

D’autres modèles présentent une construction dans laquelle le corps lumineux est disposé différemment par rapport aux contacts. Cette géométrie peut être mieux adaptée aux luminaires plats, aux meubles ou aux petits spots lorsque l’espace disponible se développe latéralement plutôt qu’en profondeur.

La différence peut sembler minime, mais dans un luminaire de meuble ne disposant que de quelques centimètres de profondeur, elle peut être déterminante. Une ampoule peut avoir le bon culot G4 et malgré tout ne pas tenir dans le logement en raison de l’orientation ou des dimensions de son corps.

Avant de remplacer une halogène, il est conseillé d’observer la position de l’ampoule d’origine et de mesurer l’espace disponible entre la douille et le verre, le réflecteur ou le cache.

Où sont utilisées les ampoules G4

Les G4 se rencontrent principalement dans les applications qui nécessitent une petite source lumineuse et une installation basse tension. Elles sont fréquentes dans les vitrines, meubles, étagères, petites lampes décoratives, hottes d’éclairage, caravanes et certains systèmes alimentés en 12 V.

Dans les meubles et vitrines, leurs dimensions réduites permettent d’intégrer des points lumineux sans recourir à des ampoules volumineuses. La disposition des LED prend ici une importance particulière : un modèle à émission large répartit mieux la lumière dans les luminaires ouverts, tandis que d’autres conceptions concentrent davantage le flux dans une direction.

Lors du passage de l’halogène à la LED, le comportement thermique évolue : la consommation est plus faible, mais l’électronique continue de générer de la chaleur qui doit être dissipée. Dans les luminaires fermés, il est préférable d’éviter les modèles surdimensionnés afin de ne pas augmenter la température et réduire la durée de vie.

La quantité de lumière doit être évaluée en lumens et non en watts, en tenant compte du flux total lorsque plusieurs G4 sont utilisées dans le même luminaire.

La température de couleur permet d’adapter l’ambiance : 2700–3000 K reproduisent la chaleur de l’halogène, tandis que 4000 K offrent un blanc neutre plus fonctionnel pour les vitrines ou les zones de travail.

Questions fréquentes

Les principales questions lors du remplacement d’une G4 concernent l’alimentation 12 V, le transformateur existant et les dimensions réduites des luminaires dans lesquels ce format est généralement utilisé.

Toutes les ampoules G4 fonctionnent-elles en 12 V ?

Le format G4 est fortement associé aux systèmes basse tension et il existe des gammes LED spécifiquement conçues pour 12 V. Il faut néanmoins toujours vérifier la tension nominale et si le modèle accepte l’AC, le DC ou les deux avant de le raccorder.

Puis-je installer une G4 LED sur le transformateur d’une halogène ?

Cela peut fonctionner, mais ce n’est pas garanti. Certains transformateurs exigent une charge minimale déterminée et la faible consommation de la LED peut se situer en dessous de cette valeur.

Que faire si les G4 LED scintillent ?

L’un des premiers éléments à vérifier est le transformateur. S’il ne fonctionne pas correctement avec une charge LED aussi faible, il peut être nécessaire de le remplacer par une alimentation 12 V compatible avec les LED. Il faut également vérifier que la sortie AC ou DC de l’équipement convient aux ampoules installées.

Puis-je résoudre le problème de charge minimale en raccordant plusieurs G4 ?

Avec certains transformateurs, oui, car la puissance cumulée de plusieurs ampoules peut dépasser la charge minimale. Toutefois, lors d’une rénovation complète de l’installation, il est généralement préférable d’utiliser une alimentation spécifiquement dimensionnée pour les LED.

Pourquoi une G4 LED ne tient-elle pas alors que les broches correspondent ?

Parce que le culot ne définit que la connexion. Le corps de la LED peut être plus long, plus large ou orienté différemment par rapport aux broches.

Cela est particulièrement fréquent dans les spots pour meubles, les vitrines et les luminaires dont le verre est très proche de l’ampoule.

Quelle est la différence entre G4 et G9 ?

La G4 utilise deux broches droites espacées d’environ 4 mm et est généralement associée à la basse tension. La G9 utilise deux contacts en forme de boucle espacés d’environ 9 mm.

Quelle couleur de lumière ressemble le plus à une G4 halogène ?

Pour reproduire l’aspect chaud d’une capsule halogène, il est conseillé de choisir environ 2700 K ou 3000 K.
