Differentialschalter für LEDs

Was sind Differentialschalter für LEDs und warum sind sie wichtig?

Ein LED Differentialschalter, auch als FI-Schalter oder RCD (Residual Current Device) bezeichnet, ist ein elektrisches Schutzgerät, das Differenzströme erkennt und bei Fehlern sofort den Stromkreis unterbricht. Besonders bei LED-Beleuchtung ist dieser Schutz von entscheidender Bedeutung, da LEDs mit empfindlicher Elektronik arbeiten und spezielle Schutzanforderungen haben.

Die Funktionsweise basiert auf der kontinuierlichen Überwachung des Stromflusses zwischen den Leitern. Sobald ein Fehlerstrom auftritt – beispielsweise durch defekte Isolation oder Berührung spannungsführender Teile – erkennt der Differentialschutzschalter die Differenz und schaltet den Stromkreis innerhalb von Millisekunden ab. Dies verhindert elektrische Schläge, Brände und Schäden an der LED-Installation.

LEGRAND Differentialschalter – Qualität und Zuverlässigkeit

Alle unsere Differentialschalter für LEDs stammen vom renommierten französischen Hersteller LEGRAND, einem Weltmarktführer für elektrische Installationstechnik. LEGRAND steht für höchste Qualitätsstandards, innovative Technologie und jahrzehntelange Erfahrung in der Entwicklung von Schutzgeräten.

Die LEGRAND Differentialschalter zeichnen sich durch robuste Bauweise, präzise Auslösung und lange Lebensdauer aus. Alle Geräte entsprechen den strengsten europäischen Normen und verfügen über CE-, RoHS- und UKCA-Zertifizierungen. Mit Schutzart IP20 sind sie für den Einbau in Schaltschränke und Verteiler optimiert.

Differentialschalter für Haushaltsanwendungen – RX³ Serie

Für private und kleingewerbliche LED-Installationen bietet die LEGRAND RX³ Serie die perfekte Lösung. Diese 2-poligen Differentialschalter sind speziell für Haushaltsanwendungen konzipiert und bieten zuverlässigen Schutz bei kompakten Abmessungen.

Technische Merkmale der RX³ Serie:

• 2P Ausführung (zweipolig) für einphasige Stromkreise
• 30mA Auslösestrom für Personenschutz
• 25-40A Nennstrom für verschiedene Anwendungen
• 6kA Kurzschlussfestigkeit für Haushaltsinstallationen
• 220-240V AC Betriebsspannung
• Verfügbar in Typ AC und Klasse A

Der Typ AC eignet sich für Standard-LED-Anwendungen, während Klasse A zusätzlichen Schutz bei Pulswechselrichter gesteuerten Verbrauchern bietet, wie sie häufig in modernen LED-Systemen vorkommen.

Industrielle Differentialschalter – TX³ und DX³ Serien

Für professionelle und industrielle LED-Installationen bieten die TX³ und DX³ Serien von LEGRAND höchste Leistung und Zuverlässigkeit. Diese robusten Differentialschalter sind für anspruchsvolle Umgebungen und hohe Ströme ausgelegt.

TX³ Serie – Industriestandard:

• 2P und 4P Ausführungen (zwei- und vierpolig)
• 30mA Auslösestrom für maximale Sicherheit
• 25-40A Nennstrom für mittlere Lasten
• 10kA Kurzschlussfestigkeit für industrielle Anwendungen

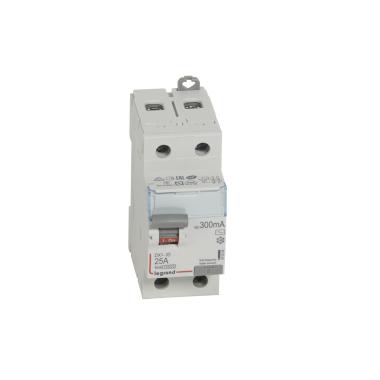

DX³ Serie – Premium-Lösungen:

• Erweiterte Stromstärkenbereiche bis 125A
• 30mA und 300mA Auslöseströme
• 10kA Kurzschlussfestigkeit
• Anpassbare Differentialblöcke für spezielle Anforderungen

Superimmunisierte Differentialschalter – DX³ Hpi Serie

Die innovative DX³ Hpi Serie bietet superimmunisierte Differentialschalter, die speziell für Umgebungen mit hohen Störeinflüssen entwickelt wurden. Diese Geräte reduzieren Fehlauslösungen durch Überspannungen, Blitzeinschläge oder elektromagnetische Störungen erheblich.

Vorteile der superimmunisierten Technologie:

• Reduzierte Fehlauslösungen um bis zu 90%
• Verbesserte Verfügbarkeit der LED-Installation
• Schutz vor transienten Überspannungen
• Ideal für empfindliche LED-Systeme mit elektronischen Vorschaltgeräten

Auslöseströme und Schutzklassen verstehen

30mA Differentialschalter: Standard für Personenschutz in LED-Installationen. Reagiert schnell auf Fehlerströme und bietet optimalen Schutz vor elektrischen Schlägen.

300mA Differentialschalter: Vorwiegend für Brandschutz eingesetzt. Schützt vor größeren Fehlerströmen, die Brände verursachen können, ohne bei kleineren Leckströmen auszulösen.

Typ AC vs. Klasse A: Typ AC erkennt Wechselstrom-Fehlerströme, während Klasse A zusätzlich pulsierenden Gleichstrom erfasst – wichtig für LED-Systeme mit elektronischen Komponenten.

2-polig vs. 4-polig – Die richtige Wahl treffen

2-polige Differentialschalter (2P): Für einphasige LED-Installationen mit 230V. Überwachen Phase und Neutralleiter und sind die Standardlösung für Haushalts- und kleingewerbliche Anwendungen.

4-polige Differentialschalter (4P): Für dreiphasige LED-Installationen mit 400V. Überwachen alle drei Phasen plus Neutralleiter und sind unverzichtbar für große LED-Systeme, industrielle Beleuchtung und Außenanlagen.

Installation und Wartung von Differentialschaltern

Die Installation von Differentialschaltern für LEDs muss von qualifizierten Elektrofachkräften durchgeführt werden. Die Geräte werden in Schalttafeln oder Verteilern auf DIN-Schienen montiert und zwischen Hauptschalter und Leitungsschutzschalter eingebaut.

Wichtige Installationshinweise:

• Korrekte Verdrahtung gemäß Schaltplan
• Regelmäßige Funktionsprüfung über Prüftaste
• Beachtung der Mindestabstände
• Schutz vor Überhitzung durch ausreichende Belüftung

Monatliche Funktionstests über die integrierte Prüftaste sind empfohlen, um die ordnungsgemäße Funktion sicherzustellen.

Anwendungsbereiche für LED-Differentialschalter

Wohnbereich: Schutz von LED-Beleuchtung in Küchen und im Außenbereichen, sowie LED-Badbeleuchtung, wo erhöhte Feuchtigkeit das Risiko von Fehlerströmen steigert.

Gewerbliche Anwendungen: Sicherung von LED-Bürobeleuchtung, Shop- oder LED-Eventbeleuchtung und Präsentationssystemen gegen Fehlerströme und Ausfälle.

Industrielle Beleuchtung: Schutz großer LED-Hallenbeleuchtungen, LED-Außenstrahler und Sicherheitsbeleuchtung wie LED-Warnleuchten in Produktionsumgebungen.

Öffentliche Bereiche: Absicherung von LED-Straßenbeleuchtung, Parkplatzbeleuchtung und Gebäudebeleuchtung für maximale Sicherheit.

Jetzt professionelle Differentialschalter für LEDs entdecken

Sichern Sie Ihre LED-Installation mit hochwertigen LEGRAND Differentialschaltern ab! Unser Sortiment bietet für jede Anwendung die passende Lösung – von 2-poligen Haushaltsgeräten bis zu robusten 4-poligen Industrieschaltern. Profitieren Sie von der bewährten Qualität, schneller Verfügbarkeit und professioneller Beratung. Investieren Sie in die Sicherheit Ihrer LED-Beleuchtung und entdecken Sie jetzt unsere hochwertigen Differentialschalter für LEDs!
