Ref. Ledkia: 63295
Ref. Fab: STRCTR-CPLNR-PNLS-SLRS-1
Scegli Numero di pannelli
1
46,39 €
22% IVA inclusaPrenotare, spedizione a partire dal 10/05/2024
Non incluso Panello Solare
Sei un professionista dell'illuminazione oppure un'azienda?
Acquista ora e paga dopo
Pagamento a rate30 giorni per la restituzione
È possibile rendere questo prodotto durante i primi 30 giorni naturali dal ricevimento, a condizione che il prodotto rimanga in perfette condizioni d'uso.
Sono pertanto esclusi i prodotti su misura e le strisce tagliate su misura.
Termini e condizioni completi qui: Servizio post vendita.
Spedizione gratuita 72 ore
Se effettui l'ordine oggi prima delle 18:00 h, lo spediremo entro le 72/96 ore (giorni lavorativi).
La spedizione sarà gratuita per acquisti superiori a 89,99 € (IVA incl.).
Termini e condizioni completi qui: Modalita di spedizioni.
Pagamenti sicuri al 100%
Su Ledkia ci impegniamo a proteggere la tua sicurezza e la tua privacy. Utilizziamo metodi di pagamento che garantiscono la tua sicurezza. Sia i tuoi dati personali che quelli bancari sono protetti con tutte le misure di sicurezza previste dalla normativa vigente.
Per ulteriori informazioni: Metodi di pagamento.
Garanzia fino a 5 anni
Il nostro servizio di garanzia fino a 5 anni garantisce la sostituzione, la riparazione o il rimborso dei prodotti difettosi.
Troverai la garanzia esatta del prodotto nei dettagli tecnici.
Condizioni complete qui: Servizio post vendita.
Non dimenticare gli accessori 6
Download
Scheda tecnica PDF
Manual 63295 PT
Caratteristiche tecniche
Le nostre strutture di pannelli solari sono universali. Ci permettono di installare qualsiasi pannello solare con larghezza compresa tra 100 e 113,4 cm. Si tratta di strutture molto facili da assemblare in quanto a seconda del numero di pannelli che verranno installati in serie, verrà fornito il numero necessario di pezzi di ancoraggio, clip intermedie e clip finali.

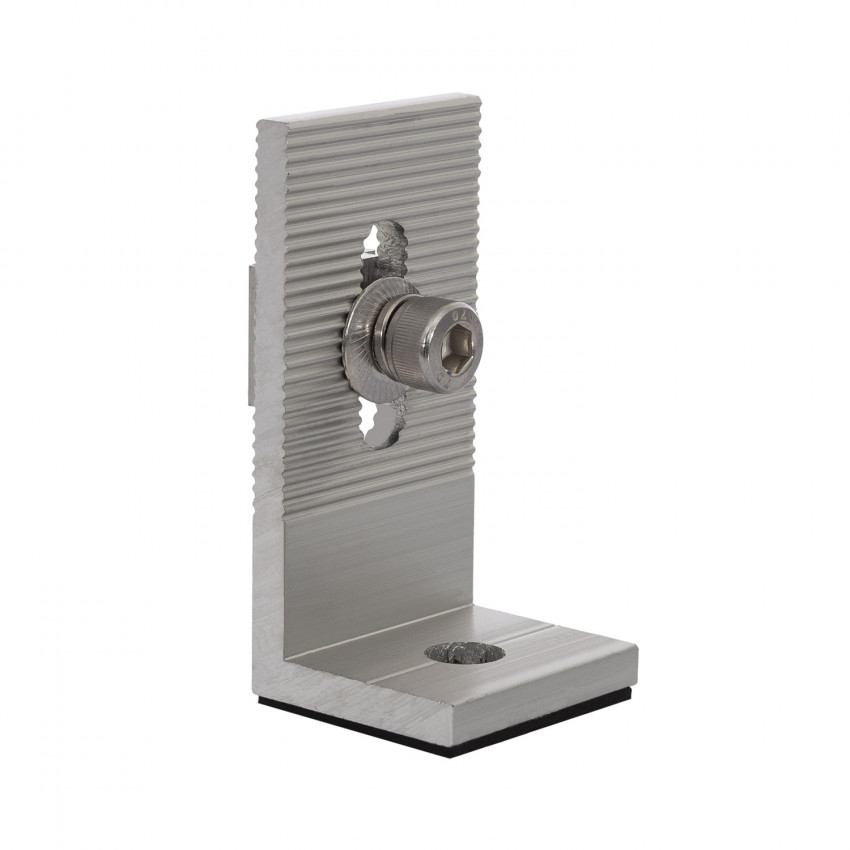

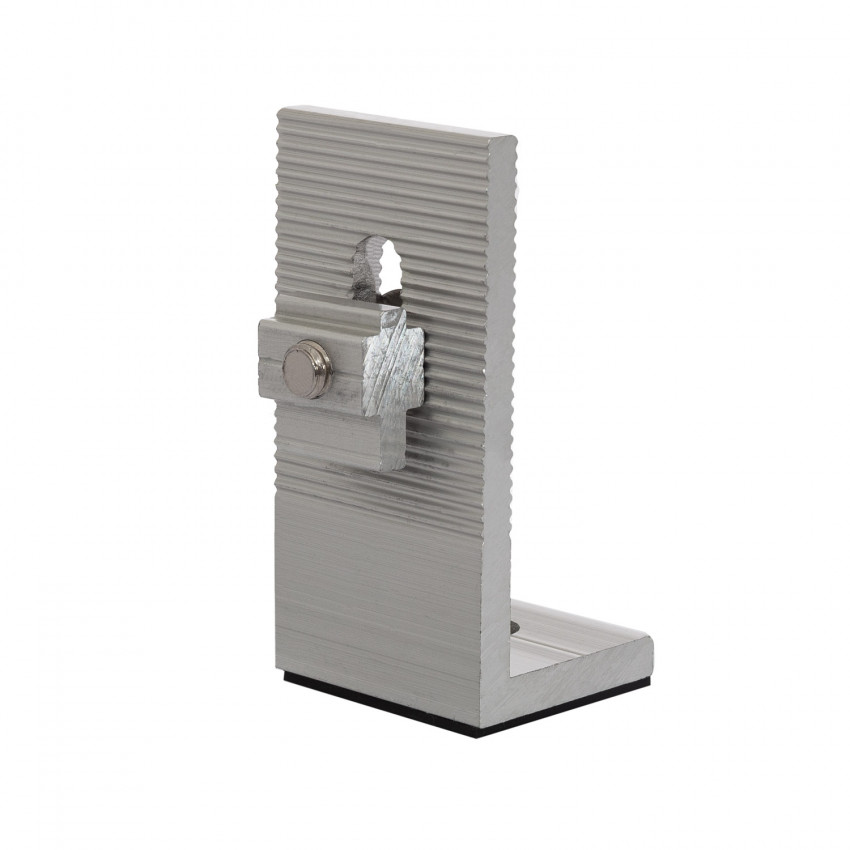

La Struttura per Pannelli Solari è realizzata in Alluminio AL6005-T5 (Anodizzato) con viti in acciaio S304 INOX A2. Questa struttura è ancorata alla superficie su cui verrà installata utilizzando un pezzo di ancoraggio. Il cliente dovrà acquistare separatamente la ferramenta adeguata per ogni applicazione, viti per lamiera, tasselli chimici, tirafondi, zavorre, ecc. Inoltre, è necessario garantire una buona tenuta tra il pezzo di ancoraggio e la superficie di installazione per evitare perdite.
Per una corretta raccolta dell'energia solare, i pannelli solari devono essere installati con un'inclinazione di circa 30º. Se non è disponibile una superficie inclinata, l'opzione migliore sarebbe optare per una Struttura Inclinata di 30º per Pannelli Solari.
Questa struttura sopporta un carico del vento di 1,5 kN/m² ed è conforme alla normativa EN 1090-1:2009+A1:2011 .

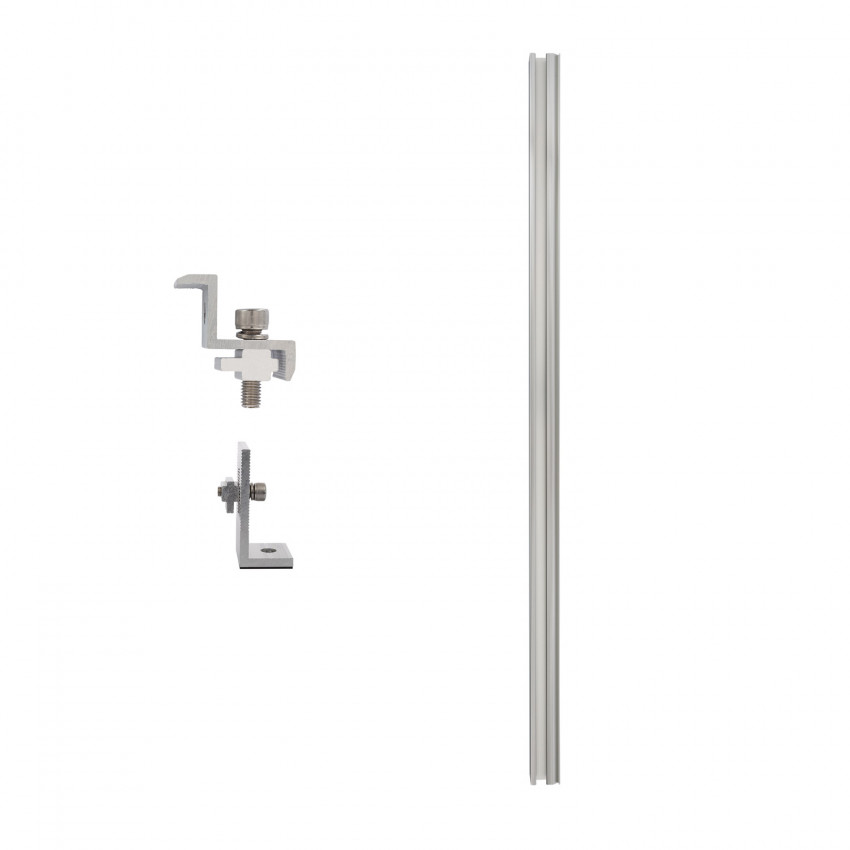

Componenti e dimensioni dei Kit:

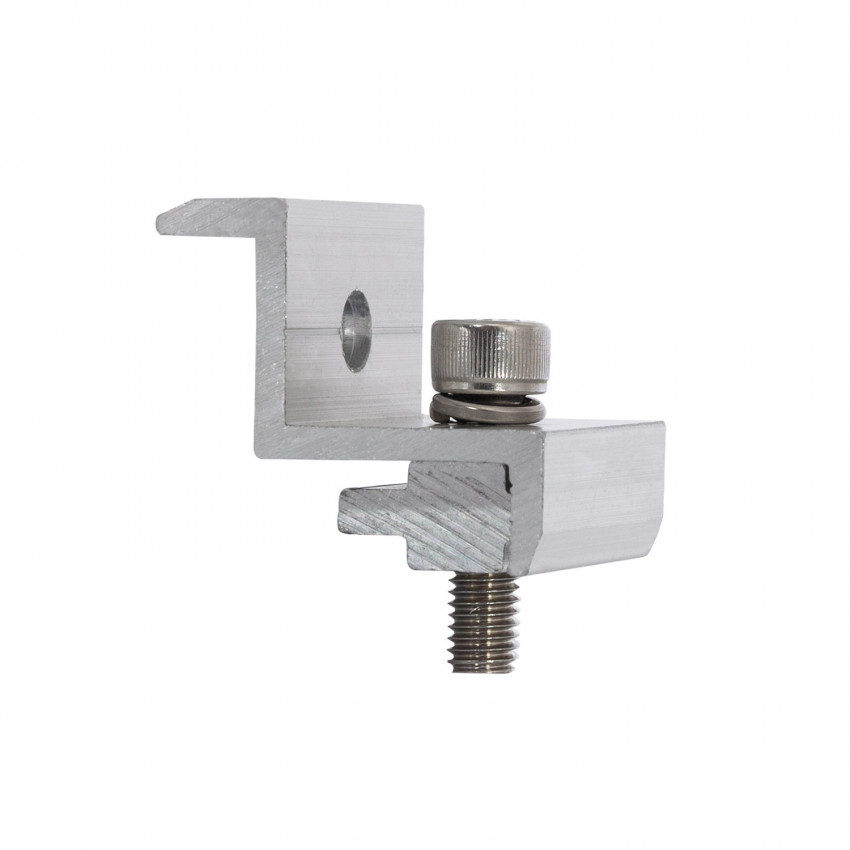

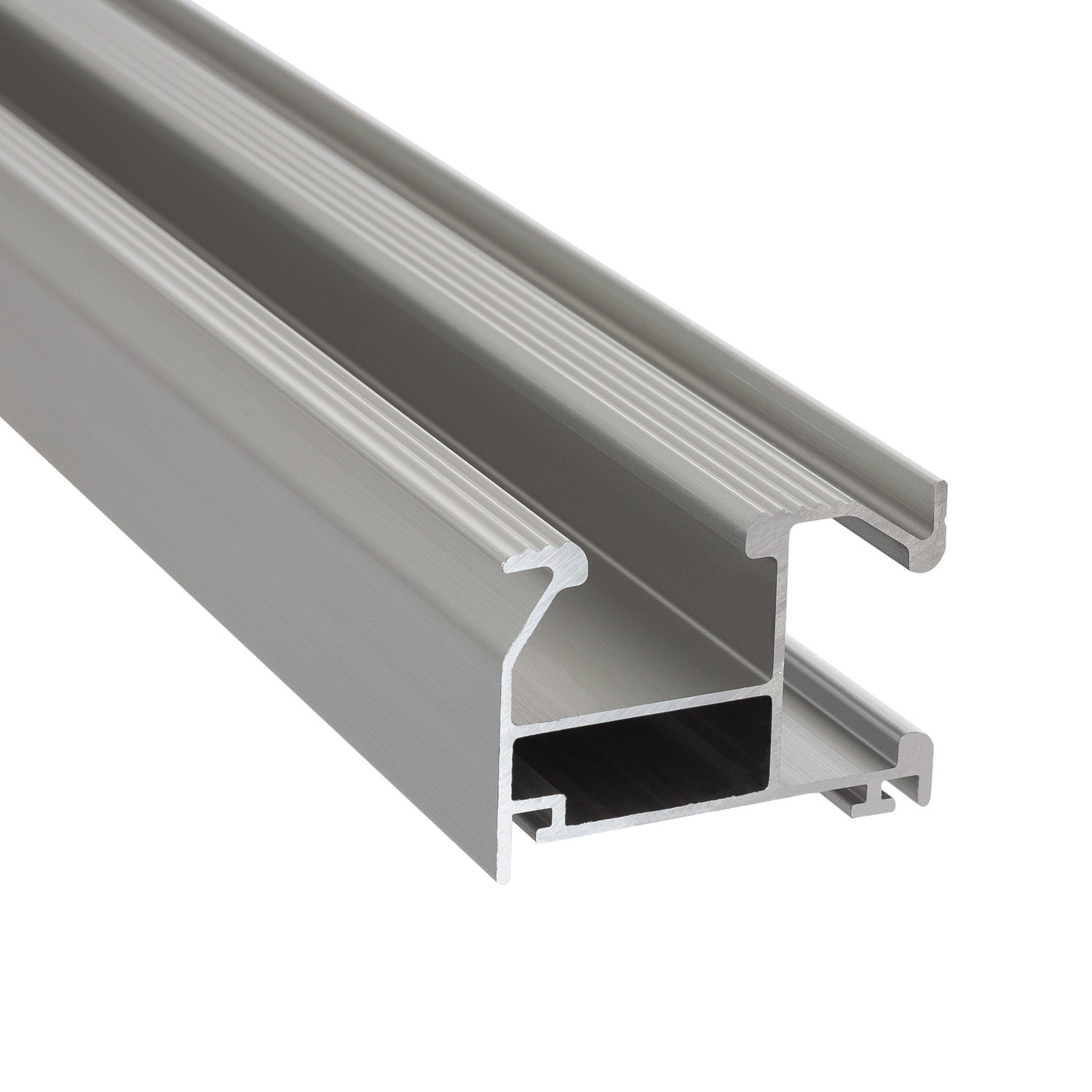

* N. di pannelli 1 : 2 x Guida struttura complanare 115 cm, 4 x Pezzo di ancoraggio tipo L, 4 x Clip terminale ---------> Dimensioni larghezza: 115 cm
*Numero di pannelli 2 : 2 x Guida struttura complanare 245 cm, 6 x Pezzo di ancoraggio tipo L, 2 x Clip intermedie, 4 x Clip finali ---------> Dimensioni larghezza : 245 cm
*Numero di pannelli 3 : 4 x Guida struttura complanare 180 cm, 2 x Giunzione guida struttura, 8 x Pezzo di ancoraggio tipo L, 4 x Clip intermedia, 4 x Clip finale ---------> Dimensioni larghezza : 360 cm
*Numero di pannelli 4 : 4 x Guida struttura complanare 180 cm, 2 x Guida struttura complanare 115 cm, 4 x Giunzione guida struttura, 8 x Pezzo di ancoraggio tipo L, 6 x Clip intermedia, 4 x Clip finale ----- - -> Dimensioni larghezza : 475 cm
*Numero di pannelli 5 : 4 x Guida struttura complanare 180 cm, 4 x Guida struttura complanare 115 cm, 6 x Giunzione guida struttura, 10 x Pezzo di ancoraggio tipo L, 8 x Clip intermedia, 4 x Clip finale ------ -> Dimensioni larghezza : 590 cm
*Numero di pannelli 6 : 8 x Guida struttura complanare 180 cm, 6 x Giunzione guida struttura, 12 x Pezzo di ancoraggio tipo L, 10 x Clip intermedia, 4 x Clip finale ---------> Dimensioni larghezza : 720 cm
*Numero di pannelli 7 : 2 x Guida struttura complanare 115 cm, 6 x Guida struttura complanare 245 cm, 6 x Giunzione guida struttura, 14 x Pezzo di ancoraggio tipo L, 12 x Clip intermedia, 4 x Clip finale ------ -> Dimensioni larghezza : 850 cm
*Numero di pannelli 8 : 8 x Guida struttura complanare 245 cm, 6 x Giunzione guida struttura, 16 x Pezzo di ancoraggio tipo L, 14 x Clip intermedia, 4 x Clip finale ---------> Dimensioni larghezza : 980 cm
*Numero di pannelli 9 : 2 x Guida struttura complanare 115 cm, 8 x Guida struttura complanare 225 cm, 8 x Giunzione guida struttura, 16 x Pezzo di ancoraggio tipo L, 16 x Clip intermedia, 4 x Clip finale ------ -> Dimensioni larghezza : 1095 cm
*Numero di pannelli 10 : 10 x Guida struttura complanare 225 cm, 8 x Giunzione guida struttura, 18 x Pezzo di ancoraggio tipo L, 18 x Clip intermedia, 4 x Clip finale ---------> Dimensioni larghezza : 1225 cm
*Questa struttura è compatibile con pannelli di spessore compreso tra 35 e 40 mm.
*Le strutture sono predisposte per pannelli con larghezza massima cm 113,4.Se disponi di un pannello più grande controlla nella descrizione le larghezze totali per scegliere quella più adatta.
*L'hardware di fissaggio non è incluso nel prodotto.
*Assicurarsi di utilizzare un buon sigillante per evitare perdite.
