Instalation mini-contrôleur WiFi ruban LED

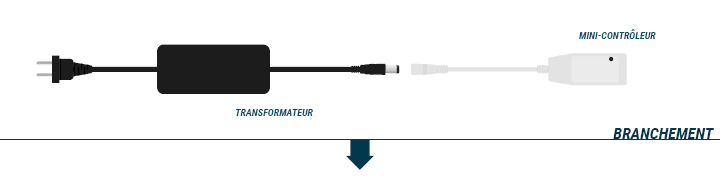

Branchement du transformateur

Étape 1

Branchez le transformateur pour alimenter les rubans led. Au moment d’unir deux rubans led, veuillez tenir compte de la puissance du transformateur qui doit être supérieure à la puissance des deux rubans (comptez en moyenne un 20% supérieur).

Étape 2

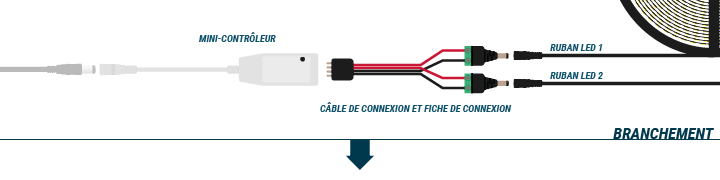

Le mini-contrôleur possède deux canaux de sortie, c'est-à-dire deux positifs et deux négatifs. Pour un fonctionnement correct, un positif et un négatif doivent être brancer au connecteur jack, en respectant la polarité.

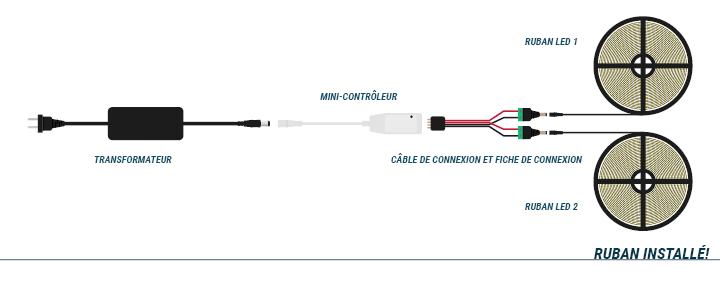

Installation finale

Pour terminer comme vous pouvez voir sur le schéma de branchement de deux rubans led en entier. Le contrôleur est prêt à fonctionner avec un ou deux rubans.

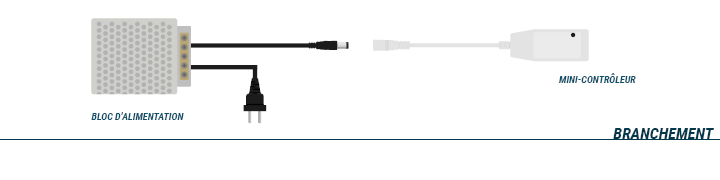

Branchement avec bloc d’alimentation

Dans le cas d’un branchement avec un bloc d'alimentation, la fiche jack doit être branchée à la sortie du bloc d'alimentation en respectant sa polarité.
