Relaismodul ON/OFF DALI-2 / DMX 8 Kanäle 16A SKYDANCE DH8 für DIN-Schiene

Relaismodul für Schaltsteuerung in Beleuchtungsanlagen mit DALI‑2/DMX-Schnittstelle; arbeitet an 220–240 V AC und bietet acht ON/OFF‑Kanäle für die Ansteuerung von Lastkreisen. Für die Hutschiene DIN ausgeführt, mit fokussiertem Integrationseinsatz.

Allgemeine Informationen zu Relaismodul ON/OFF DALI-2 / DMX 8 Kanäle 16A SKYDANCE DH8 für DIN-Schiene

Das Gerät ist ein Relaismodul zur Steuerung von Leuchtkreisen über DALI‑2 oder DMX und bindet sich als Schaltebene in bestehende Systeme ein. Es stellt acht unabhängige Ausgänge bereit, um Beleuchtungskreise zuverlässig ein‑ und auszuschalten, und eignet sich damit für die zentrale Regelung in Technikverteilern. Die Versorgung erfolgt über Netzspannung 220–240 V AC bei 50/60 Hz. Die Bauform für die DIN‑Installation erleichtert die Montage im Schaltschrank, während Anzeigen und Tasten die Konfiguration am Gerät unterstützen. Der zulässige Temperaturbereich von -20 °C bis +55 °C erweitert die Einsatzmöglichkeiten in unterschiedlichen Umgebungen. Durch die Kombination aus DALI‑2 und DMX erreicht das Modul eine flexible Integration in gängige Steuerarchitekturen, ohne sich auf ein einzelnes Ökosystem festzulegen.

Einsatz und Anwendungen

Als Schaltmodul übernimmt es die zentrale Kontrolle von Beleuchtungskreisen: Ein- und Ausschalten pro Kanal, Zuordnung über DALI‑2 oder DMX und adressierbare Konfiguration. In technischen Anlagen mit Verteilerschrank passt das Gerät in Projekte, die eine strukturierte Verkabelung auf der DIN‑Schiene verlangen, unterstützt durch die Netzversorgung 220–240 V AC und die Kommunikation über DALI‑2/DMX.

Voraussetzungen wie die Versorgung aus dem Netz und der Anschluss an den jeweiligen Bus sind zu berücksichtigen. Die Inbetriebnahme erfolgt über das Frontbedienfeld innerhalb des Systems; dadurch lässt sich die Integration an die vorhandene Topologie anpassen.

Wichtige Vorteile

• Planbare Schaltkreise durch acht Kanäle, erreichbar über DALI‑2 oder DMX.
• Saubere Montage in Verteilern dank DIN‑Schienenbauform.
• Stabile Systemeinbindung durch Kommunikation via Bus.
• Einfachere Inbetriebnahme durch lokale Konfiguration am Gerät.
• Breiter Einsatzbereich durch definierten Temperaturbereich.

Hervorgehobene Spezifikationen

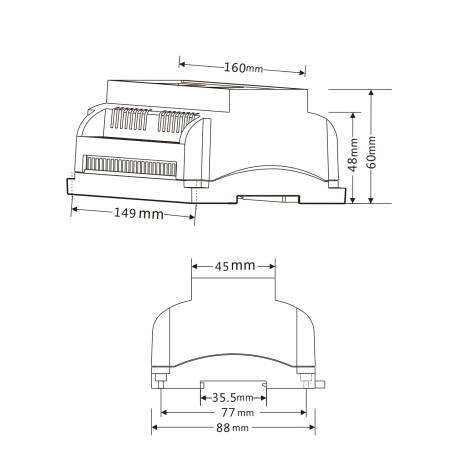

Tension: 220–240 V AC; Frequenz: 50/60 Hz; Umgebungstemperatur: -20 °C a +55 °C; Abmessungen: 88 mm x 160 mm x 60 mm.

Installation und Wartung

Die Montage erfolgt auf der DIN‑Schiene innerhalb des Verteilers, mit ordnungsgemässer Installation und eindeutiger Zuordnung der Ein- und Ausgänge. Der Busanschluss für DALI‑2 bzw. DMX ist nach dem vorgesehenen Kabelschema herzustellen. Nach der Verdrahtung werden Adressen und Betriebsparameter über das Frontfeld eingestellt, um die Konfiguration dem System anzupassen. Für einen sicheren Betrieb sind die Anschlussklemmen kontrolliert anzuziehen und die elektrische Sicherheit zu prüfen. Vor jedem Eingriff die Stromversorgung trennen.

Spezialisierter Vertrieb für Beleuchtung in Schweiz. Wenn Sie Relaismodul ON/OFF DALI-2 / DMX 8 Kanäle 16A SKYDANCE DH8 für DIN-Schiene kaufen möchten und eine professionelle Garantie wünschen, ist es eine führende Wahl für Langlebigkeit und Effizienz. Voraussichtlicher Versand in 3 bis 4 Tagen (je nach Lagerverfügbarkeit). Qualität zertifiziert durch CE, EMC, LVD, RoHS für professionelle Installationen und Projekte. Preis und Verfügbarkeit hier prüfen.

Häufige Fragen

• Wie wird das Modul adressiert? — Die Adressierung erfolgt über das Frontbedienfeld innerhalb des jeweiligen Bussystems.
• Welche Versorgung benötigt das Gerät? — Es arbeitet an 220–240 V AC mit 50/60 Hz.
• Welche Umgebung ist zulässig? — Der Betrieb ist im Bereich von -20 °C bis +55 °C vorgesehen.
• Wie wird die Verdrahtung vorgenommen? — Die Anschlussklemmen sind gemäss dem verwendeten Bus (DALI‑2 oder DMX) und den Schaltkanälen zu verbinden.
• Ist eine Wartung erforderlich? — Regelmässig die Klemmen prüfen und die Anlage spannungsfrei schalten, bevor Arbeiten durchgeführt werden.
