Brandschutz-Einbaustrahler

Für Einbaustrahler muss eine Öffnung in die Decke geschnitten werden. Dieser Ausschnitt kann den Feuerwiderstand des Bauteils beeinträchtigen. Deshalb reicht es bei bestimmten Installationen nicht aus, nur eine effiziente oder optisch passende Leuchte auszuwählen. Zusätzlich muss geprüft werden, ob die Decke eine definierte Feuerwiderstandsklasse beibehalten muss und ob der ausgewählte Einbaustrahler dafür geprüft wurde.

Was ist ein Brandschutz-Einbaustrahler?

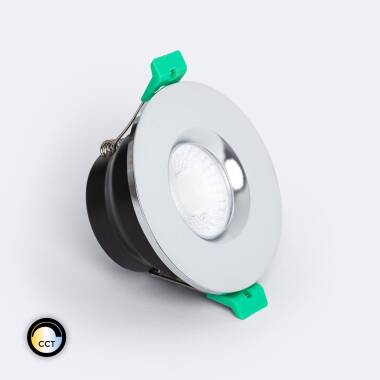

Ein Brandschutz-Einbaustrahler ist eine Einbauleuchte, die dafür ausgelegt ist, den Durchtritt von Feuer, Hitze und Gasen durch die in der Decke hergestellte Öffnung für einen bestimmten Zeitraum zu begrenzen.

Innerhalb der allgemeinen Kategorie der LED-Einbaustrahler erfüllen Brandschutzmodelle eine besondere Aufgabe: Sie sollen die Integrität von Decken oder Geschossdecken erhalten, die Teil eines baulichen Brandschutz- und Abschottungskonzepts sind. Bei der Installation eines herkömmlichen Einbaustrahlers wird die abgehängte Decke oder die untere Bekleidung der Geschossdecke durchbrochen. Hatte dieses Bauteil zuvor einen definierten Feuerwiderstand, kann der Ausschnitt das Gesamtsystem schwächen, wenn er nicht fachgerecht geschützt wird.

Ein Brandschutz-Einbaustrahler enthält Schutzelemente, die auf hohe Temperaturen reagieren. Häufig werden intumeszierende Materialien verwendet, die sich bei Hitze ausdehnen und dazu beitragen, die Einbauöffnung zu verschließen. Dadurch wird die Gefahr verringert, dass sich Feuer schnell in den Deckenhohlraum, zur darüberliegenden Geschossdecke oder in angrenzende Räume ausbreitet.

Entscheidend ist nicht nur, dass die Leuchte als „hitzebeständig“ bezeichnet wird, sondern dass sie innerhalb eines konkreten Konstruktionssystems geprüft wurde. Ein Einbaustrahler kann für 30, 60 oder 90 Minuten klassifiziert sein. Diese Einstufung muss jedoch zusammen mit der Art der Decke, dem Einbaumaterial, der Montageweise und dem zugehörigen Prüfbericht betrachtet werden.

Außerdem sollte zwischen brandschutzgeprüft, hoher IP-Schutzart und IC-Rating unterschieden werden. Ein Brandschutz-Einbaustrahler bezieht sich auf den Feuerwiderstand der Decke. Eine hohe IP-Schutzart beschreibt den Schutz gegen Staub und Wasser. Ein für den Kontakt mit Dämmstoff geeignetes Modell ist für einen sicheren Betrieb in unmittelbarer Nähe von Dämmmaterialien ausgelegt. Dabei handelt es sich um unterschiedliche Eigenschaften, auch wenn sie bei einzelnen Produkten kombiniert sein können.

Brandschutzvorschriften

Brandschutzvorschriften verlangen normalerweise nicht pauschal in jedem Fall die Installation von Brandschutz-Einbaustrahlern. Sie fordern vielmehr, dass der Feuerwiderstand, die Brandabschnittsbildung und die Sicherheit des Gebäudes erhalten bleiben.

Die konkrete Verpflichtung hängt deshalb vom Land, der Gebäudeart, der Nutzung, der Höhe, der Belegung, dem Konstruktionssystem und der Frage ab, ob die durchbrochene Decke Teil eines feuerwiderstandsfähigen Bauteils ist. Bei professionellen Installationen oder Mehrfamilienhäusern sollte die Entscheidung mit der Fachplanung, der Bauleitung oder einem zugelassenen Installationsbetrieb abgestimmt werden.

In der Schweiz bilden die Brandschutzvorschriften der VKF/AEAI die rechtliche Grundlage für Planung und Ausführung des baulichen Brandschutzes. Die Vorgaben gelten landesweit, ihre Umsetzung kann jedoch kantonal organisiert sein.

Einbaustrahler müssen so installiert werden, dass weder der Feuerwiderstand noch die Brandabschnittsbildung beeinträchtigt werden. Bei klassifizierten Decken oder Konstruktionssystemen sind anerkannte, geprüfte oder im Brandschutzkonzept akzeptierte Produkte und Lösungen erforderlich.

In öffentlich genutzten Gebäuden, Hotels, Verwaltungsgebäuden, Mehrfamilienhäusern oder Gebäuden mit besonderen Anforderungen muss die Leuchte Teil einer Lösung sein, die mit der Deckenkonfiguration und der erforderlichen technischen Dokumentation übereinstimmt.

Wo sind Brandschutz-Einbaustrahler vorgeschrieben?

Brandschutz-Einbaustrahler sind vorgeschrieben oder besonders empfehlenswert, wenn die durchbrochene Decke einen bestimmten Feuerwiderstand beibehalten muss.

Das betrifft häufig Decken zwischen Wohnungen, Geschosstrennungen, Mehrfamilienhäuser, Hotels, Gewerberäume, Büros, Bildungseinrichtungen, Gemeinschaftsbereiche, Fluchtwege, Garagen, Parkhäuser und alle Bereiche, in denen das Brandschutzkonzept den Erhalt der Brandabschnittsbildung verlangt.

In Küchen kann ein LED-Einbaustrahler für die Küche mit Brandschutzklassifizierung empfehlenswert sein, wenn die Leuchte in einer abgehängten Decke montiert wird, die Teil einer feuerwiderstandsfähigen Trennung ist, oder wenn es sich um ein Mehrfamiliengebäude handelt, in dem Brandrisiko und Brandabschnittsbildung besonders relevant sind. In Küchen treten Wärme, Dampf, Fett und mögliche Zündquellen häufiger auf. Deshalb sollten Leuchten nicht nur nach Lichtleistung, sondern auch nach der Sicherheit der Installation ausgewählt werden.

In Einfamilienhäusern kann die Verpflichtung geringer sein, wenn die Decke keine brandschutztechnische Funktion hat. Bei Renovierungen mit unbekanntem Deckenaufbau oder Dämmstoff in unmittelbarer Nähe der Leuchte sollte dennoch geprüft werden, ob ein Brandschutzmodell oder eine mit dem Aufbau kompatible Lösung sinnvoll ist.

Brandschutz-Einbaustrahler werden auch häufig in Decken mit Wärmedämmung eingesetzt, sofern das Produkt für diese Einbausituation geeignet ist. Neben dem Feuerwiderstand muss dann geprüft werden, ob der Einbaustrahler in der Nähe von Dämmstoff installiert werden darf, ohne zu überhitzen.

So wählen Sie einen Brandschutz-Einbaustrahler aus

Bei der Auswahl eines Brandschutz-Einbaustrahlers müssen sowohl die lichttechnischen Eigenschaften als auch das Brandverhalten und die Kompatibilität mit der jeweiligen Decke berücksichtigt werden.

Es reicht nicht aus, ein Modell auszuwählen, das lediglich als „fire rated“ oder „brandschutzgeprüft“ bezeichnet wird. Geprüft werden müssen die Klassifizierung, die Art des Tests, das Konstruktionssystem, für das das Produkt geprüft wurde, der Ausschnittdurchmesser, die Einbautiefe, die IP-Schutzart bei Feuchtigkeit und die verfügbare Dokumentation.

Feuerwiderstandsklassifizierung

Die gängigste Klassifizierung wird in Minuten angegeben: 30, 60, 90 oder bei bestimmten Lösungen sogar 120 Minuten. Diese Zeit beschreibt, wie lange das geprüfte System unter den Prüfbedingungen dazu beitragen kann, den Feuerwiderstand aufrechtzuerhalten.

In Wohngebäuden sind Anforderungen von 30 oder 60 Minuten häufig. Bei Gebäuden mit höherem Risiko, besonderen Nutzungen oder bestimmten tragenden Trennungen können 90 Minuten oder mehr verlangt werden. Die Klassifizierung muss zur tatsächlichen Decke passen und darf nicht nur auf das Einzelprodukt bezogen werden.

Zusätzlich sollte geprüft werden, welche Leistung erklärt wird: Raumabschluss, Wärmedämmung und gegebenenfalls Tragfähigkeit. Bei Decken und Geschossdecken ist der Feuerwiderstand eine Eigenschaft des gesamten konstruktiven Aufbaus. Der Einbaustrahler muss dazu beitragen, dass die hergestellte Öffnung diese Leistung nicht reduziert.

Einbau in abgehängte Decken

Der Einbau in abgehängte Decken erfordert besondere Aufmerksamkeit, weil Ausschnitt, Deckenhohlraum, Dämmung und Belüftung das thermische und brandschutztechnische Verhalten beeinflussen.

Der Ausschnittdurchmesser muss innerhalb des vom Hersteller angegebenen Bereichs liegen. Eine zu große Öffnung kann verhindern, dass das intumeszierende System wirksam abdichtet. Ein unregelmäßiger Ausschnitt kann außerdem die Befestigung beeinträchtigen. Ebenso müssen die Mindesttiefe und die Abstände zu brennbaren Materialien oder Dämmstoff eingehalten werden, sofern das technische Datenblatt entsprechende Vorgaben enthält.

In Dachüberständen, Veranden oder überdachten Außenbereichen kann ein Außen LED-Einbaustrahler sowohl eine hohe IP-Schutzart als auch eine brandschutztechnisch sichere Installation benötigen. Die IP-Schutzart schützt gegen Wasser und Staub, ersetzt jedoch keine Brandschutzklassifizierung, wenn die Decke Teil einer feuerwiderstandsfähigen Barriere ist.

Der elektrische Anschluss muss so ausgeführt werden, dass der Treiber nicht überhitzt oder von ungeeignetem Dämmstoff bedeckt wird. Bei sehr geringer Einbauhöhe sollten flache Modelle oder spezielle Schutzkomponenten verwendet werden.

Zertifizierungen

Die Zertifizierung ist entscheidend, um zu prüfen, ob der Brandschutz-Einbaustrahler ordnungsgemäß getestet und dokumentiert wurde.

In Europa sollten die CE-Kennzeichnung, die Konformität mit Normen für Einbauleuchten wie EN 60598-2-2 und die Prüfunterlagen zum Feuerwiderstand kontrolliert werden, wenn das Produkt eine konkrete Klassifizierung angibt. Im Vereinigten Königreich und in Irland sind außerdem Verweise auf BS 476 oder BS EN 1365-2 für Prüfungen des Feuerwiderstands von Decken und Geschossdecken üblich.

Das technische Datenblatt sollte die Klassifizierung in Minuten, die geprüfte Deckenart, den Ausschnittdurchmesser, die Einbaubedingungen, die Kompatibilität mit Dämmstoff und alle wesentlichen Einschränkungen eindeutig angeben. Verwendet ein Hersteller lediglich allgemeine Begriffe ohne entsprechende Dokumentation, ist dies für eine normativ relevante Installation nicht ausreichend.

Bei professionellen Projekten, Hotels, öffentlichen Gebäuden, Gewerberäumen oder Gemeinschaftsanlagen sollten technische Datenblätter, Leistungserklärungen, Prüfzeugnisse und Montageanleitungen aufbewahrt werden. Diese Unterlagen können erforderlich sein, um nachzuweisen, dass die Installation den Brandschutz des Gebäudes nicht beeinträchtigt.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Brandschutz-Einbaustrahler und einem herkömmlichen Einbaustrahler?

Ein herkömmlicher Einbaustrahler beleuchtet den Raum, ist jedoch nicht dafür ausgelegt, den Feuerwiderstand der Decke nach dem Herstellen der Einbauöffnung zu erhalten. Ein Brandschutz-Einbaustrahler enthält Schutzsysteme, meist intumeszierende Materialien, die im Brandfall dazu beitragen, den Ausschnitt zu verschließen und die Brandabschnittsfunktion der Decke oder Geschossdecke für eine bestimmte Zeit zu erhalten.

Wann müssen Brandschutz-Einbaustrahler installiert werden?

Sie sind erforderlich, wenn die Decke, in die die Leuchte eingebaut wird, Teil eines Bauteils ist, dessen Feuerwiderstand durch Vorschriften oder das Gebäudekonzept vorgegeben ist. Das ist häufig in Mehrfamilienhäusern, Hotels, Büros, Geschäften, Fluchtwegen, Garagen, Geschosstrennungen und Decken der Fall, die als brandschutztechnische Abschottung dienen.

Was bedeutet eine Klassifizierung von 30, 60 oder 90 Minuten?

Die Angabe in Minuten beschreibt den Zeitraum, in dem das geprüfte System unter den Prüfbedingungen dazu beitragen kann, den Feuerwiderstand der Decke aufrechtzuerhalten. Ein 60-Minuten-Einbaustrahler ist nicht automatisch für jede Decke eine Stunde lang geeignet. Er muss unter den Bedingungen, mit den Materialien und nach der Montageart verwendet werden, die der Hersteller oder der Prüfbericht vorgibt.

Ist ein Einbaustrahler mit IP65 automatisch brandschutzgeprüft?

Nein. Die Schutzart IP65 beschreibt den Schutz gegen Staub und Strahlwasser, bestätigt aber keinen Feuerwiderstand. Ein Einbaustrahler kann IP65 besitzen, ohne brandschutzgeprüft zu sein, oder brandschutzgeprüft sein und nur eine niedrige IP-Schutzart haben. In Bädern, überdachten Außenbereichen oder Dachüberständen kann es erforderlich sein, beide Eigenschaften zu kombinieren: Feuchtigkeitsschutz und Brandschutzklassifizierung, sofern die Decke dies verlangt.

Sind Brandschutz-Einbaustrahler für Küchen empfehlenswert?

Ja, besonders in Mehrfamilienhäusern, bei Renovierungen oder in Decken, bei denen ein erhöhter Feuerwiderstand erhalten werden soll. In Küchen treten Wärme, Dampf, Fett und mögliche Zündquellen auf. Ein Brandschutz-Einbaustrahler kann deshalb eine sinnvolle Wahl sein, wenn die abgehängte Decke Teil einer Geschosstrennung ist oder das Projekt den Erhalt der Brandabschnittsbildung verlangt.

Kann ich einen normalen Einbaustrahler durch ein Brandschutzmodell ersetzen?

Ja, sofern das neue Modell mit dem vorhandenen Ausschnittdurchmesser, der verfügbaren Einbautiefe und den elektrischen Bedingungen kompatibel ist. Bei Renovierungen sollte außerdem geprüft werden, ob Dämmstoff vorhanden ist, ob ausreichend Raum für die Wärmeableitung besteht und ob das ausgewählte Produkt die für diese Deckenart erforderliche Klassifizierung erfüllt.

Benötigen Brandschutz-Einbaustrahler mehr Einbauraum?

Das hängt vom Modell ab. Manche Varianten sind tiefer gebaut oder enthalten zusätzliche Schutzelemente, andere wurden speziell für abgehängte Decken mit geringer Höhe entwickelt. Vor der Installation müssen die Mindesttiefe, der Ausschnittdurchmesser, der Abstand zu brennbaren Materialien und die Herstellervorgaben geprüft werden.

Kann ich einen Brandschutz-Einbaustrahler in eine Gipskartondecke einbauen?

Ja, das ist eine häufige Anwendung, sofern der Einbaustrahler für diese Deckenart geprüft wurde oder mit dem angegebenen Konstruktionssystem kompatibel ist. Gipskarton kann Bestandteil feuerwiderstandsfähiger Konstruktionen sein. Diese Leistung bleibt jedoch nur erhalten, wenn Öffnungen mit geeigneten Leuchten, Schutzgehäusen oder Zubehörteilen fachgerecht ausgeführt werden.

Welche Zertifizierungen sollte ein Brandschutz-Einbaustrahler besitzen?

Er sollte über eine CE-Kennzeichnung und technische Unterlagen nach den anwendbaren Leuchtennormen verfügen. Zusätzlich sind Prüfberichte oder Zertifikate erforderlich, aus denen die angegebene Feuerwiderstandsklassifizierung hervorgeht. Das Datenblatt sollte die Widerstandsdauer, die geprüfte Deckenart, den Ausschnittdurchmesser, die Montagebedingungen und mögliche Einbaubeschränkungen nennen.

Verhindert ein Brandschutz-Einbaustrahler die Entstehung eines Brandes?

Nein. Seine Aufgabe besteht nicht darin, die Entstehung eines Brandes zu verhindern, sondern seine Ausbreitung durch die Einbauöffnung zu begrenzen. Die Brandvermeidung hängt von einer fachgerechten Elektroinstallation, geeigneten Materialien, Überhitzungsschutz, Wartung und der Einhaltung der für das Gebäude geltenden Vorschriften ab.
