Estructura Coplanar para Paneles Solares Chapa Trapezoidal

Koplanare Struktur für Solarmodule für Trapezbleche

Ref 92124 / STRCTR-CPLNR-CHP-TRPZDL1

Vorher

Preis nicht verfügbar

Sollen wir Sie anrufen?
KOSTENLOS

Koplanare Struktur für Solarmodule für Trapezbleche

Ref 92124 / STRCTR-CPLNR-CHP-TRPZDL1

trustedshops

Bewertungen

  • 5 Jahre
  • UKCA
  • Aluminium
  • Aussen

Vergleichbare Produkte

Beschreibung Koplanare Struktur für Solarmodule für Trapezbleche

Unsere Strukturen für Solarmodule sind universell. Sie ermöglichen uns die Installation jedes Solarmoduls mit einer Breite zwischen 100 und 112 cm. Dabei handelt es sich um Strukturen, die sehr einfach zu montieren sind, da je nach Anzahl der in Reihe zu installierenden Panele die erforderliche Anzahl an Verankerungsstücken, Zwischenklemmen und Endklemmen bereitgestellt wird.

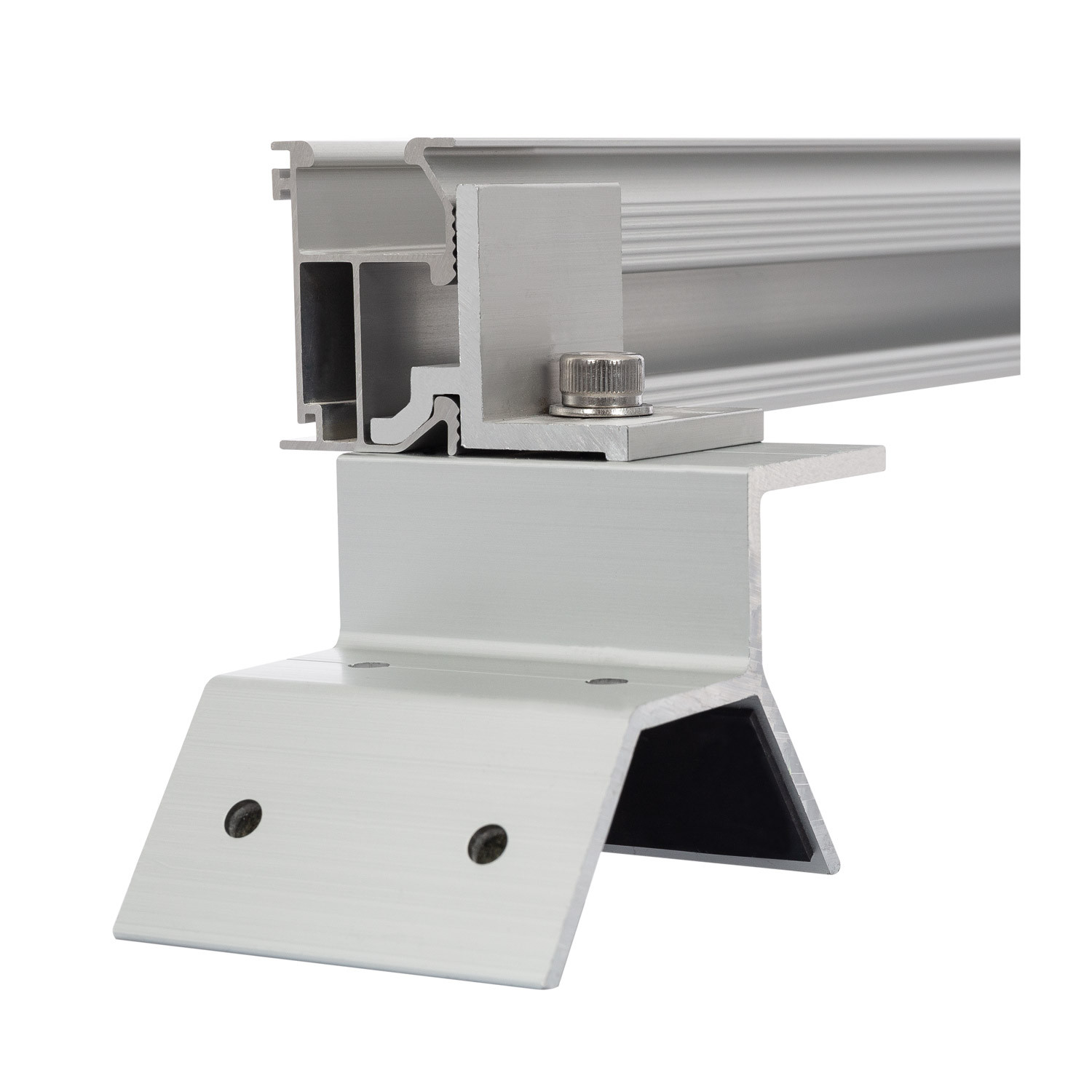

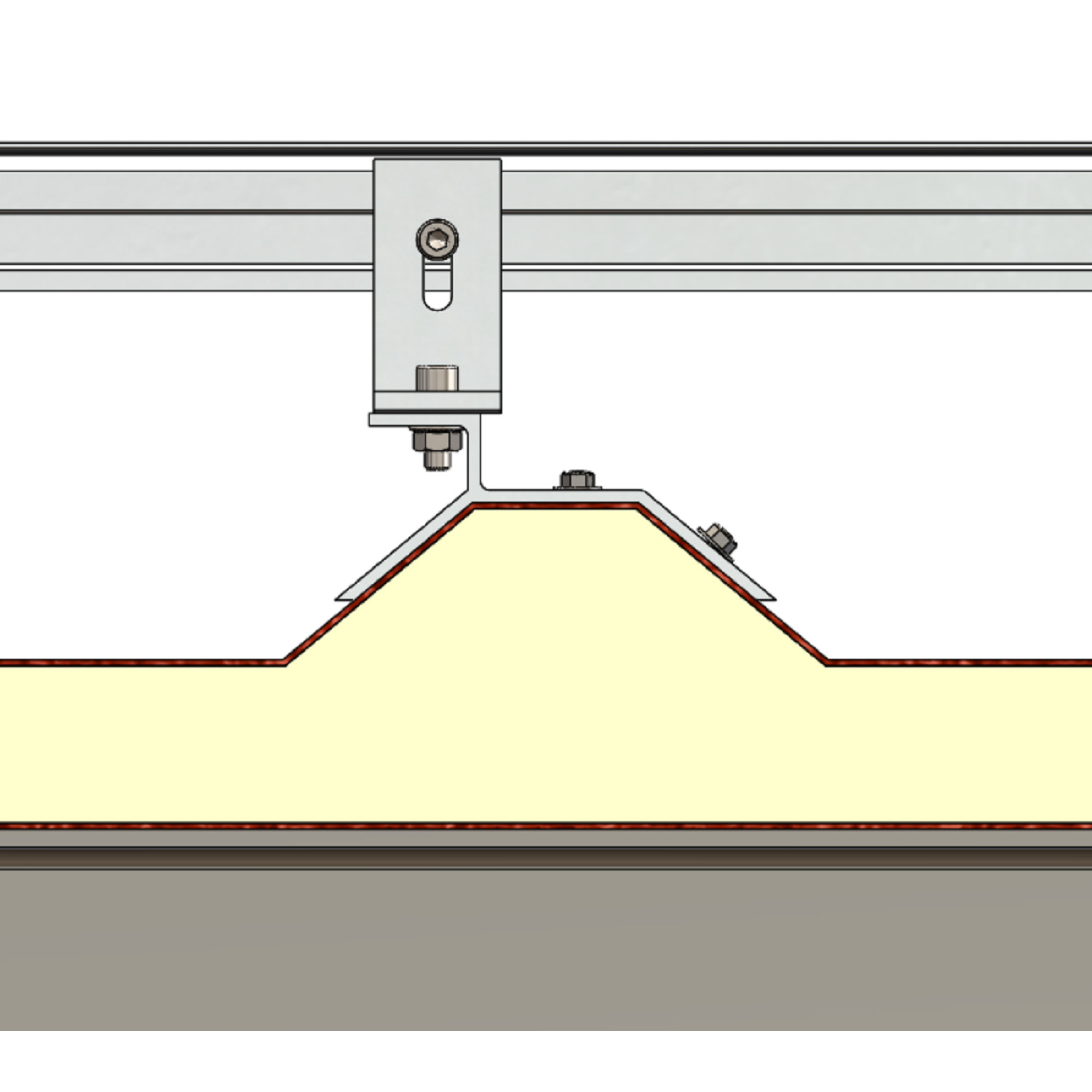

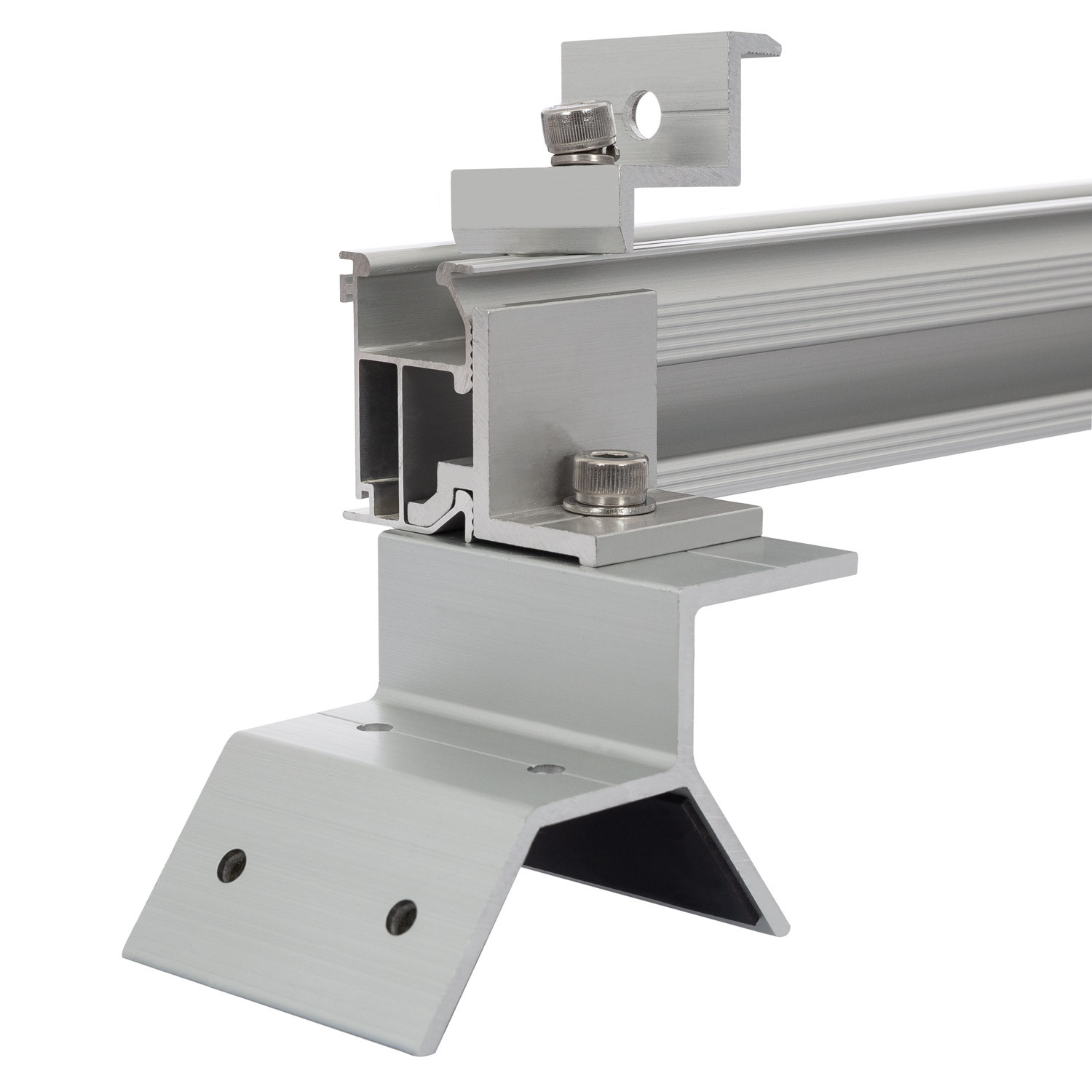

Die Struktur für Solarmodule besteht aus Aluminium AL6005-T5 (eloxiert) mit Schrauben aus Stahl S304 INOX A2. Diese Struktur wird mit einem Verankerungsstück an der Oberfläche verankert, an der sie installiert werden soll. Der Kunde muss die für die jeweilige Anwendung geeigneten Befestigungsmittel, wie z. B. Gewindeschrauben, chemische Dübel, Zugschrauben, Vorschaltgeräte usw., separat erwerben. Darüber hinaus muss auf eine gute Abdichtung zwischen Verankerungsstück und Montagefläche geachtet werden, um Undichtigkeiten zu vermeiden.

Für eine korrekte Gewinnung der Sonnenenergie sollten die Solarmodule mit einer Neigung von etwa 30º installiert werden. Wenn keine geneigte Oberfläche verfügbar ist, wäre die beste Option eine um 30° geneigte Struktur für Solarmodule.

Diese Struktur hält einer Windlast von 1,5 kN/m² stand und entspricht EN 1090-1:2009+A1:2011.

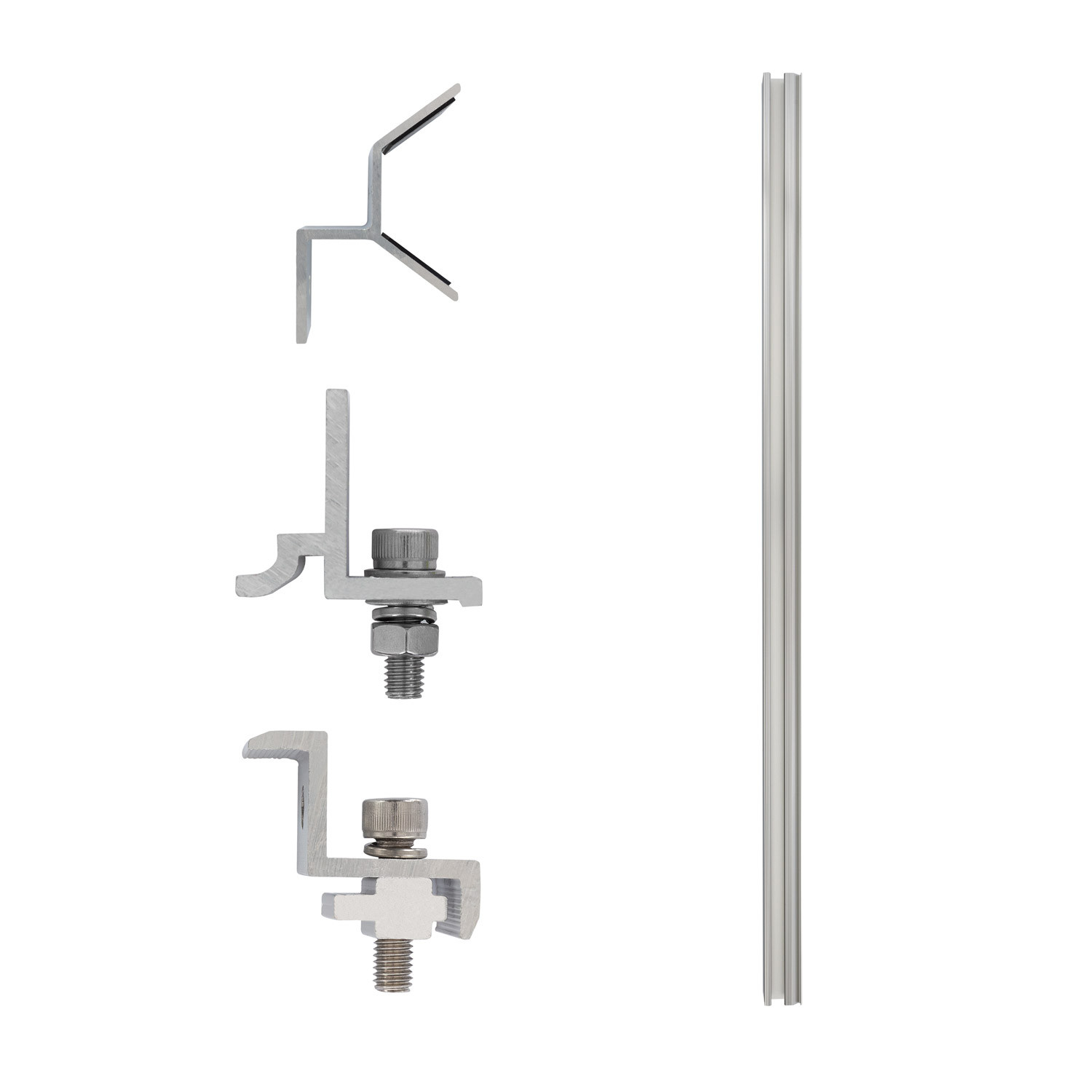

Bestandteile und Abmessungen der Bausätze:

*Anzahl der Panele 1

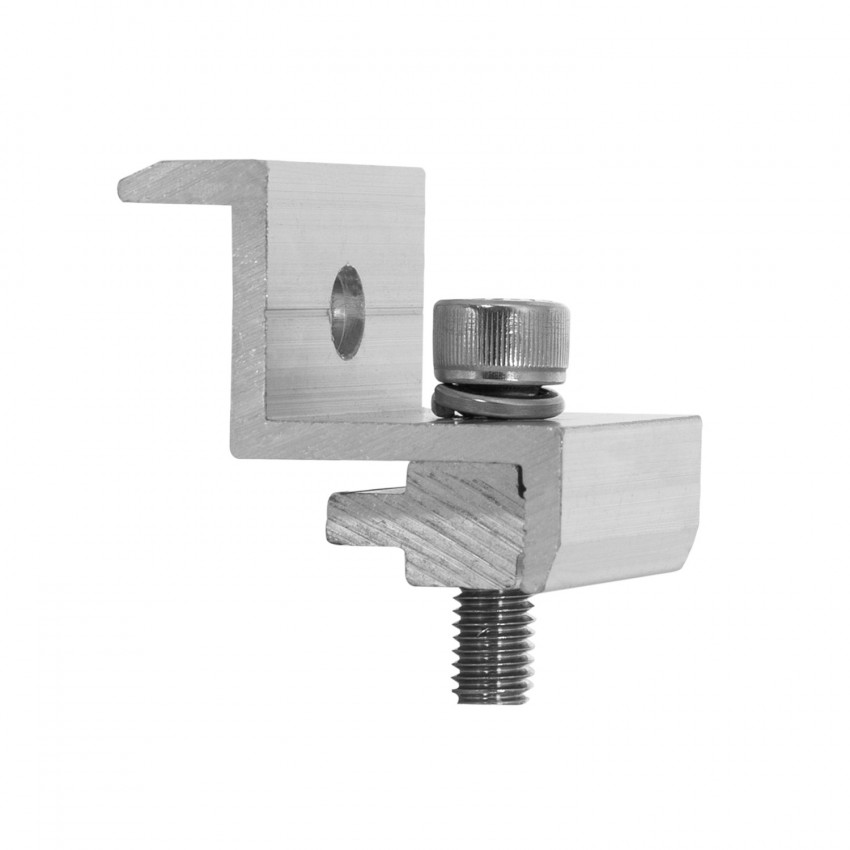

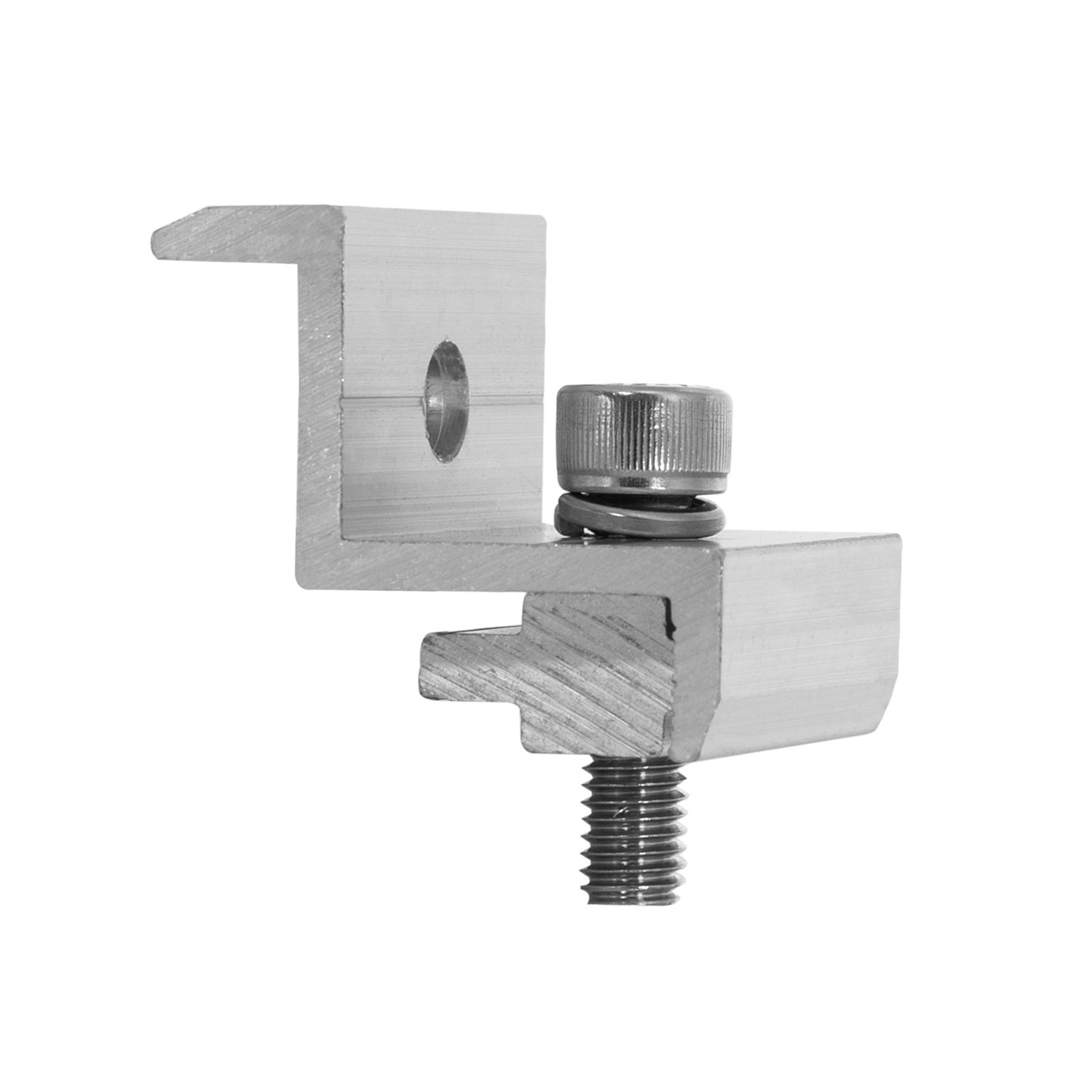

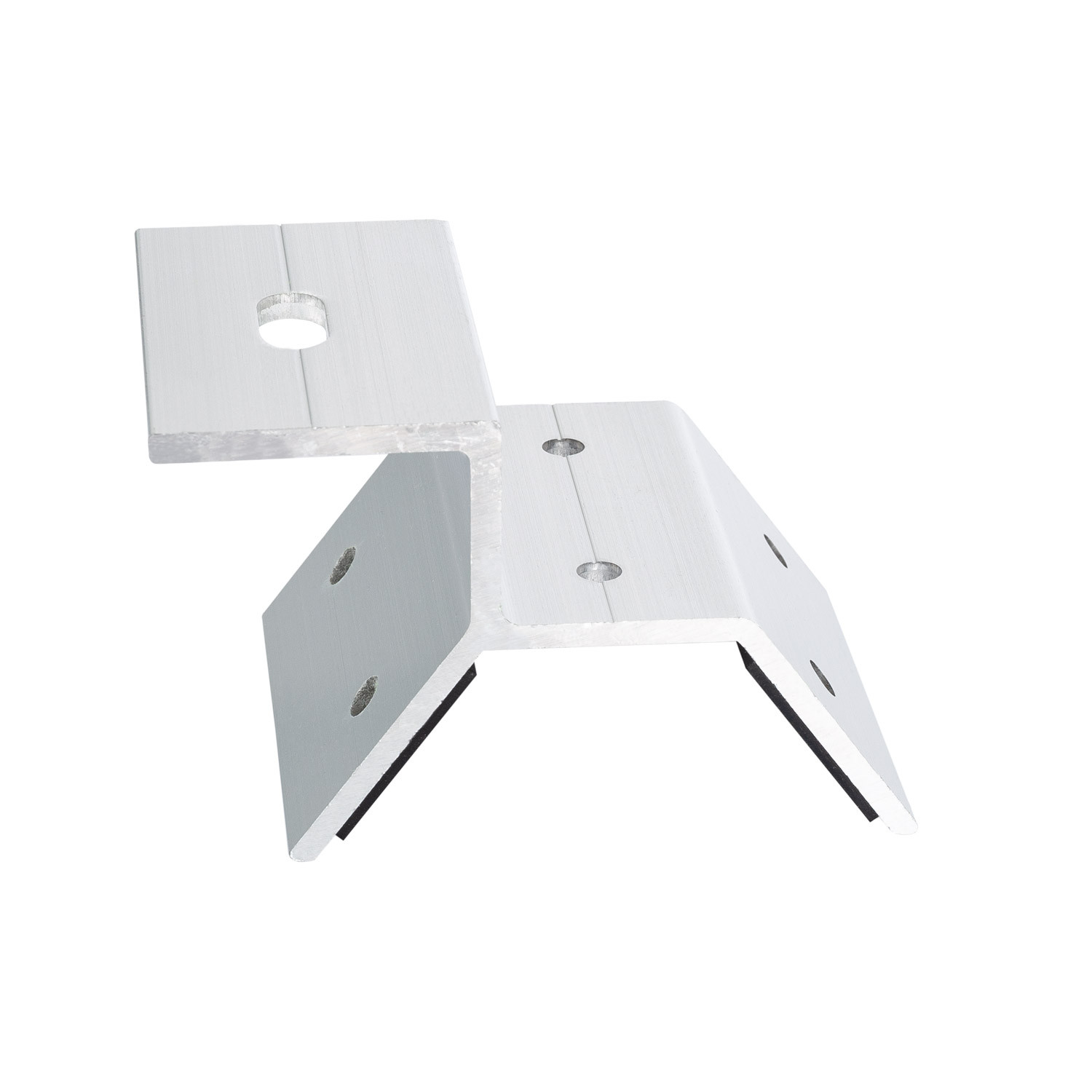

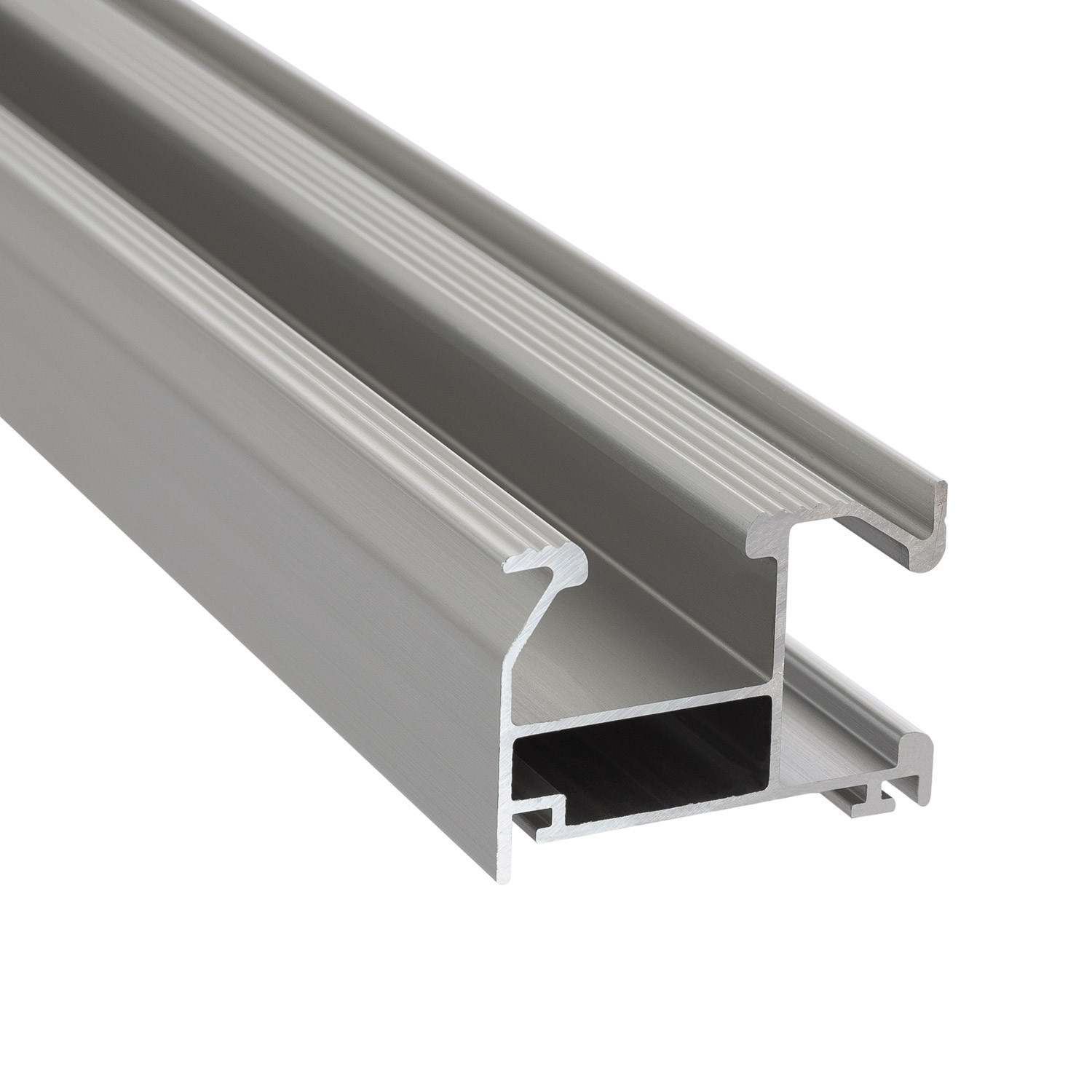

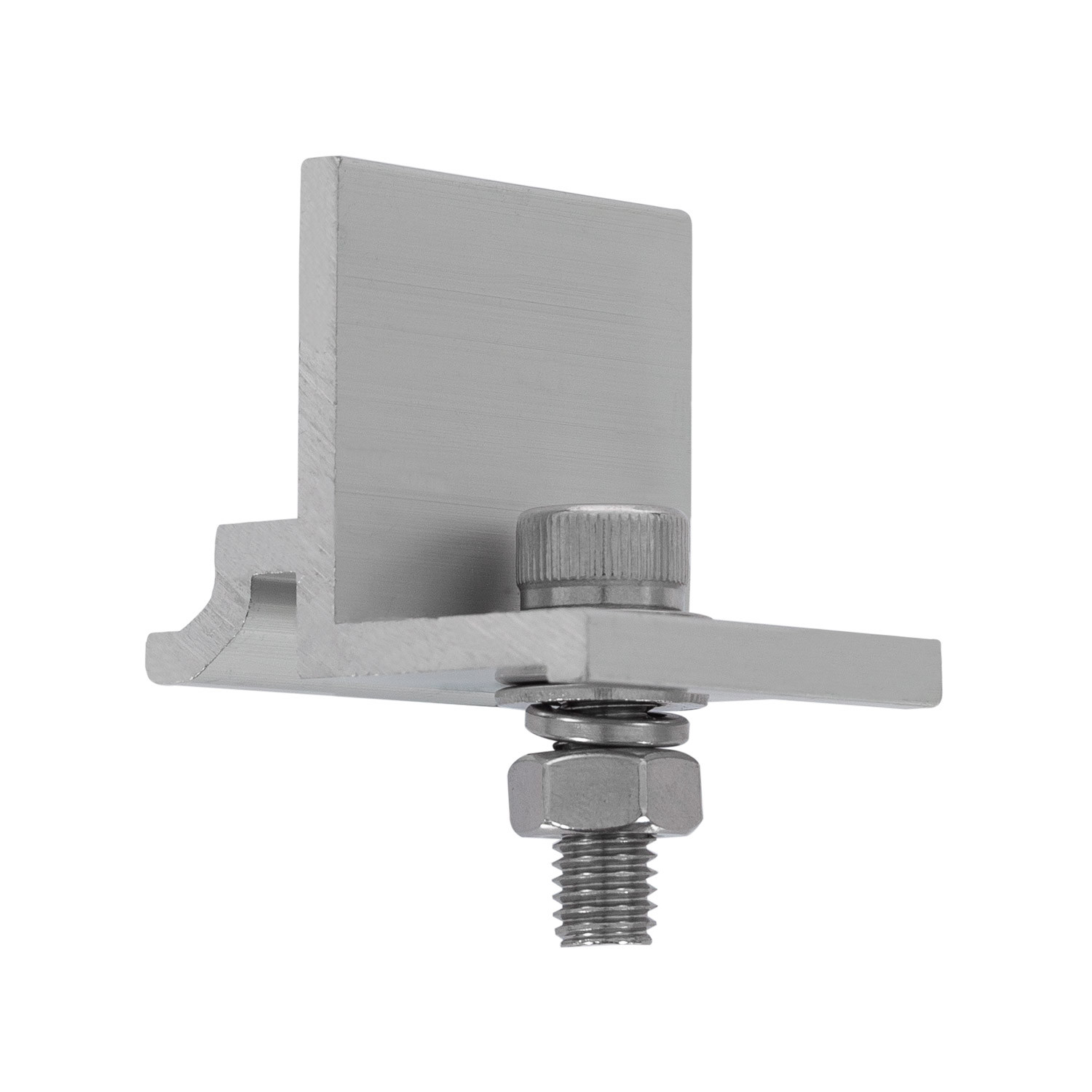

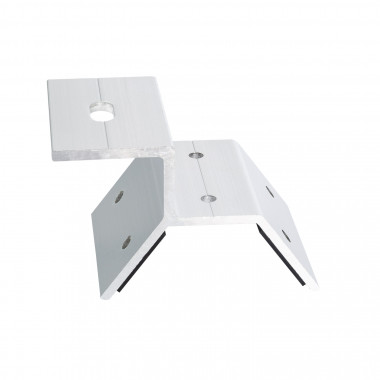

: 2 x Koplanare Struktur Schiene 115 cm, 4 x Trapezstütze, 4 x Schienenklemme PRO, 4 x Endklemme, 4 x Schienenklemme PRO ------->Breitenmaße: 115 cm

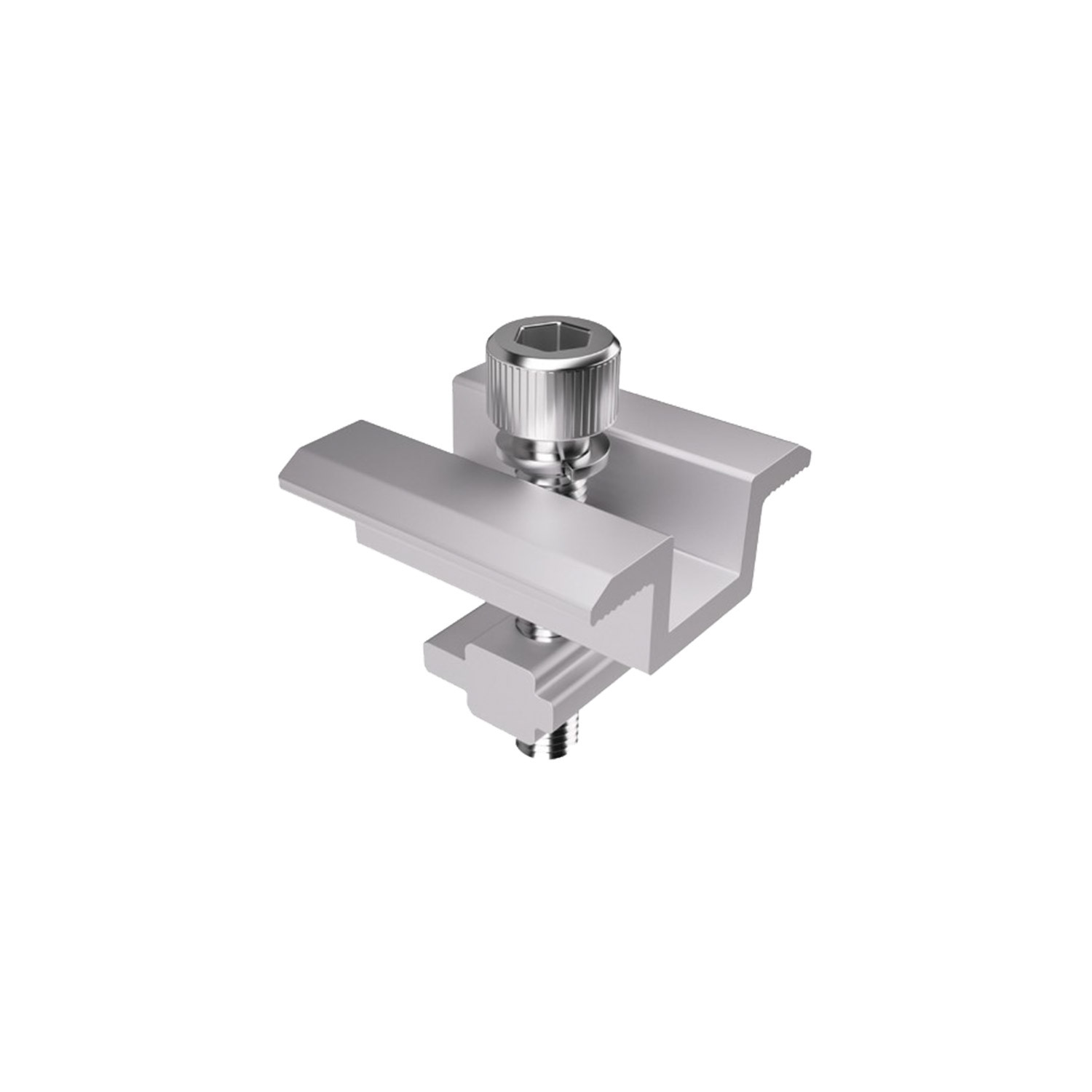

*Anzahl der Panele 2 : 2 x Koplanare Struktur Schiene 225 cm, 6 x Trapezstütze, 6 x Schienenklemme PRO, 2 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 225 cm

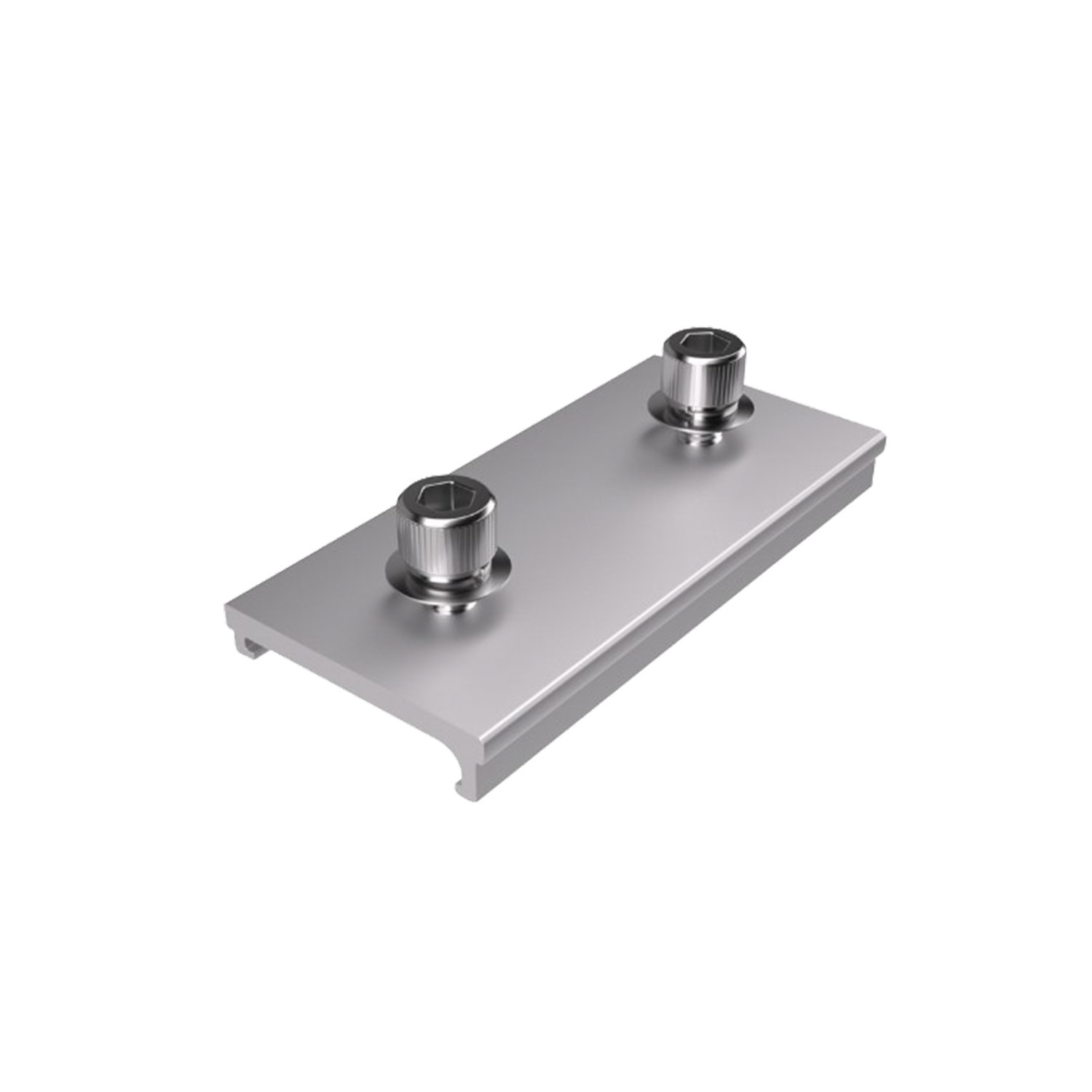

*Anzahl der Panele 3 : 2 x Koplanare Struktur Schiene 115 cm, 2 x Koplanare Struktur Schiene 225 cm, 2 x Verbindung Struktur Schiene, 8 x Trapezstütze, 8 x Schienenklemme PRO, 4 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 340 cm

*Anzahl der Panele 4
: 4 x Koplanare Struktur Schiene 225 cm, 2 x Verbindung Struktur Schiene, 10 x Trapezstütze, 10 x Schienenklemme PRO, 6 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 450cm

*Anzahl der Panele 5 : 2 x Koplanare Struktur Schiene 115 cm, 4 x Koplanare Struktur Schiene 225 cm, 4 x Verbindung Struktur Schiene, 10 x Trapezstütze, 10 x Schienenklemme PRO, 8 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 565 cm

*Anzahl der Panele 6
: 6 x Koplanare Struktur Schiene 225 cm, 4 x Verbindung Struktur Schiene, 12 x Trapezstütze, 12 x Schienenklemme PRO, 10 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 675cm

*Anzahl der Panele 7
: 2 x Koplanare Struktur Schiene 115 cm, 6 x Koplanare Struktur Schiene 225 cm, 6 x Verbindung Struktur Schiene, 14 x Trapezstütze, 14 x Schienenklemme PRO, 12 x Zwischenklemme, 4 x Endklemme -------> Abmessungen Breite : 790 cm

*Anzahl der Panele 8 : 8 x Koplanare Struktur Schiene 225 cm, 6 x Verbindung Struktur Schiene, 16 x Trapezstütze, 16 x Schienenklemme PRO, 14 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 900cm

*Anzahl der Panele 9 : 2 x Koplanare Struktur Schiene 115 cm, 8 x Koplanare Struktur Schiene 225 cm, 8 x Verbindung Struktur Schiene, 18 x Trapezstütze, 18 x Schienenklemme PRO, 16 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 1015 cm

*Anzahl der Panele 10
: 10 x Koplanare Struktur Schiene 225 cm, 8 x Verbindung Struktur Schiene, 20 x Trapezstütze, 20 x Schienenklemme PRO, 18 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 1125 cm

*Diese Struktur ist mit Panelen mit einer Dicke zwischen 35 und 40 mm kompatibel.
*Die Strukturen sind für Panele mit einer maximalen Breite von 112 cm ausgelegt. Wenn Sie ein größeres Panel haben, sehen Sie sich die Gesamtbreiten in der Beschreibung an, um diejenige auszuwählen, die Ihren Anforderungen am besten entspricht.
*Das Befestigungsmaterial ist nicht im Produkt enthalten.
*Achten Sie darauf, ein gutes Dichtmittel zu verwenden, um Undichtigkeiten zu verhindern.

Charakteristiken Koplanare Struktur für Solarmodule für Trapezbleche

Benutzung: Aussen
Werkstoff: Aluminium
Farbe: Grau
Benötigt Montage: Ja
Nicht inkludiert: Photovoltaik-Solarmodul
Garantie: 5 Jahre
Prüfprotokoll: UKCA, CE & RoHS
