LED Hallenstrahler

In Räumen mit hohen Decken, ständiger Aktivität und fordernden Bedingungen ist es entscheidend, angemessene Werte für Sichtbarkeit, Gleichmäßigkeit und Energieeffizienz zu garantieren. Innerhalb der LED Industriebeleuchtung haben sich Hallenstrahler als zuverlässige technische Lösung etabliert, um große Flächen mit weniger Lichtpunkten abzudecken und so den Verbrauch sowie den Wartungsaufwand zu senken.

Was sind LED Hallenstrahler?

LED Hallenstrahler sind Leuchten, die speziell für die Installation in einer gewissen Höhe, üblicherweise zwischen 4 und 15 Metern, entwickelt wurden. Ihr Ziel ist es, eine direkte, leistungsstarke und homogene Beleuchtung über weite Bereiche zu gewährleisten.

Im Gegensatz zu anderen Lösungen ermöglicht ihr optisches Design die Steuerung der Lichtverteilung, um sie an unterschiedliche Raumkonfigurationen anzupassen. Dies führt zu einer besseren Gleichmäßigkeit, einem geringeren Lichtstromverlust und einer signifikanten Reduzierung von Schattenzonen, insbesondere in Industriehallen, Lagern oder Logistikbereichen.

Darüber hinaus ermöglicht die LED-Technologie bei vielen Modellen Wirkungsgrade von über 130–160 lm/W, was bedeutet, dass mehr Licht bei geringerem Stromverbrauch erzielt wird. Hinzu kommt eine übliche Lebensdauer von 50.000 Stunden oder mehr, was die Wartungseingriffe in Anlagen reduziert, in denen der Zugang oft komplex ist.

Arten von LED Hallenstrahlern

Es gibt verschiedene Konfigurationen von LED Hallenstrahlern je nach Design, Lichtverteilung und Installationsart. Die Wahl des richtigen Formats beeinflusst direkt die Qualität der Beleuchtung.

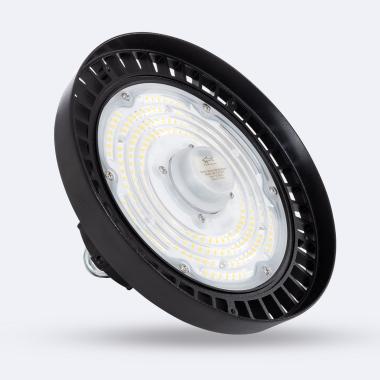

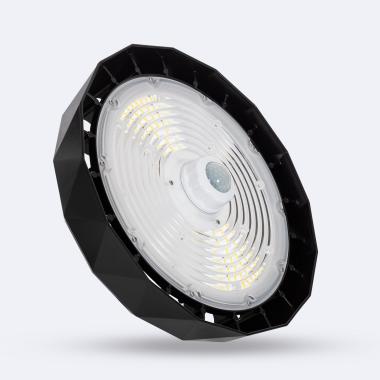

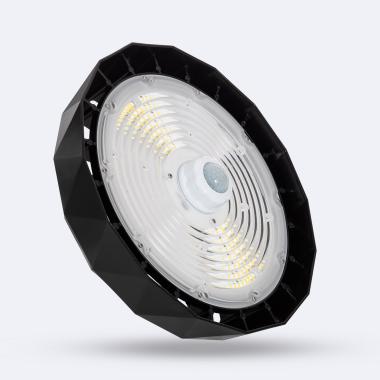

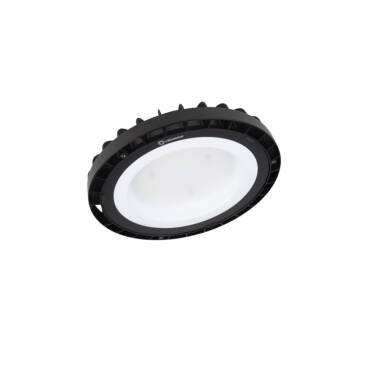

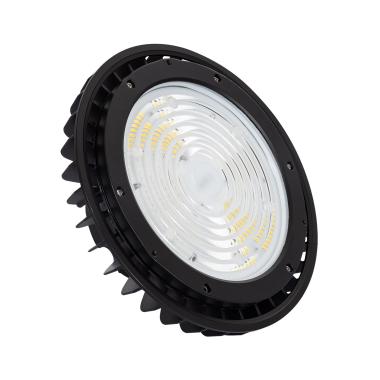

UFO Hallenstrahler

Die UFO Hallenstrahler zeichnen sich durch ihr kompaktes, kreisförmiges Design mit einem robusten Gehäuse aus, das die Wärmeableitung erleichtert. Dieses Format ist in Industrieanlagen aufgrund seines ausgewogenen Verhältnisses zwischen Leistung, Langlebigkeit und Montagefreundlichkeit besonders verbreitet.

Dank ihrer Optik ermöglichen sie Abstrahlwinkel, die meist zwischen 60° und 120° liegen, und eignen sich somit sowohl für mittlere als auch für große Höhen. Sie sind eine gängige Lösung in Lagern, Werkstätten, Produktionszonen oder Logistikhallen, in denen eine leistungsstarke und gleichmäßige Beleuchtung gesucht wird.

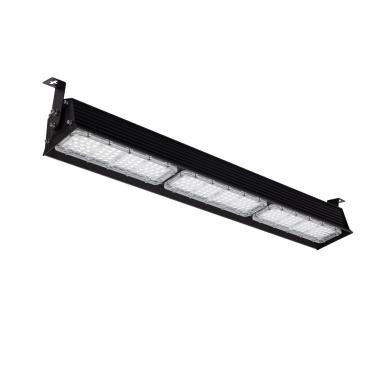

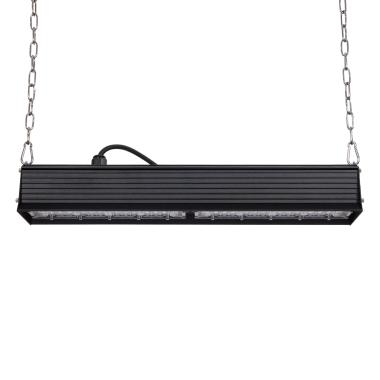

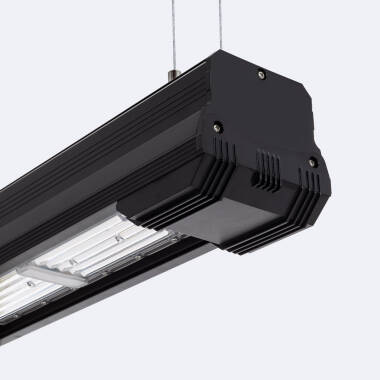

Lineare LED Hallenstrahler

Lineare LED Hallenstrahler weisen ein längliches Design auf, das eine eher längsorientierte Lichtverteilung begünstigt. Dieser Leuchtentyp ist besonders nützlich in Gängen, an Produktionslinien oder bei Hochregalen, wo es notwendig ist, der Geometrie des Raumes zu folgen.

Ihr Hauptvorteil ist die Verbesserung der Gleichmäßigkeit in langen, schmalen Zonen, wodurch Schatten zwischen Regalen oder Maschinen reduziert werden. Zudem ermöglichen sie eine Optimierung der Leuchtenanordnung und vermeiden eine Überbeleuchtung in bestimmten Bereichen.

Steuerungs- und Regelsysteme für Hallenstrahler

LED Hallenstrahler können verschiedene Steuerungssysteme integrieren, die es ermöglichen, die Beleuchtung an die tatsächliche Nutzung des Raumes anzupassen, was die Energieeffizienz und den Sehkomfort verbessert.

Zu den gängigsten Lösungen gehören die analoge Regelung (1-10V), digitale Protokolle und die Integration von Sensoren. Jedes System reagiert auf unterschiedliche Anforderungen je nach Anlagengröße, erforderlichem Automatisierungsgrad und Art der Tätigkeit.

In diesem Zusammenhang stellen DALI LED Hallenstrahler eine Option innerhalb der digitalen Systeme dar, die eine präzise Regelung, die Erstellung von Szenarien und die Verwaltung nach Zonen ermöglichen. In vielen Anlagen werden jedoch auch einfachere Lösungen wie 1-10V eingesetzt, insbesondere bei Projekten, die keine fortschrittliche zentrale Steuerung erfordern.

Präsenzsensoren ermöglichen es, die Intensität in ungenutzten Zonen zu reduzieren oder das Licht ganz auszuschalten, während Tageslichtsensoren den Lichtstrom automatisch anpassen, um konstante Werte zwischen 300 und 500 Lux auf der Arbeitsebene zu halten. Dieser Ansatz, auch als „Daylight Harvesting“ bekannt, kann in Anlagen mit natürlichem Lichteinfall zusätzliche Einsparungen von 20 % bis 40 % generieren.

In großen Industrieanlagen ermöglicht die Kombination aus Regelung, Sektorisierung und Sensoren die Anpassung der Beleuchtung an Zeitpläne, Schichten oder spezifische Zonen. So wird eine Überbeleuchtung vermieden und der Energieverbrauch optimiert, ohne Sicherheit oder Sichtbarkeit zu beeinträchtigen.

So wählen Sie LED Hallenstrahler aus

Die korrekte Auswahl eines Hallenstrahlers erfordert die Analyse des Raumes, der Tätigkeit und des benötigten Beleuchtungsniveaus. Eine angemessene Wahl wirkt sich direkt auf die Effizienz, Sicherheit und den Sehkomfort aus.

Installationshöhe und Lichtverteilung

Die Montagehöhe bestimmt sowohl die erforderliche Leistung als auch den Optiktyp. Bei größerer Höhe wird ein höherer Lichtstrom benötigt und in vielen Fällen kontrolliertere Abstrahlwinkel, um Lichtverluste zu vermeiden.

Bei Installationen zwischen 4 und 6 Metern wird üblicherweise mit moderaten Leistungen und breiten Winkeln gearbeitet. Ab 8–10 Metern sind Leuchten mit höherer Intensität und engeren Optiken erforderlich, um sicherzustellen, dass das Licht korrekt auf der Arbeitsebene ankommt.

Erforderliches Beleuchtungsniveau (Lux)

Das Beleuchtungsniveau wird in Lux gemessen und hängt von der Art der Tätigkeit ab. In Lagern mit geringem Umschlag können Werte um 100–200 Lux ausreichen, während in Produktions- oder Bearbeitungszonen Werte zwischen 300 und 500 Lux empfohlen werden.

Für Präzisionsaufgaben oder Qualitätskontrollen können die Anforderungen 500 Lux überschreiten, was eine detailliertere Lichtplanung erfordert, die Gleichmäßigkeit und Blendung berücksichtigt.

Effizienz und Energieverbrauch

Einer der Hauptvorteile von LED-Hallenstrahlern ist ihre hohe Leistungsfähigkeit. Gegenüber traditionellen Technologien wie Halogen-Metalldampflampen ist es möglich, den Energieverbrauch um 40 % bis 70 % zu senken, während das Beleuchtungsniveau beibehalten oder sogar verbessert wird.

Zudem verhindert die Stabilität des Lichtstroms über die Zeit einen Leistungsabfall, der bei konventionellen Technologien üblich ist.

Farbtemperatur und Sehkomfort

Die Farbtemperatur beeinflusst direkt die Wahrnehmung des Raumes und die Sichtbarkeit. In Industrieumgebungen liegt der gängigste Bereich zwischen 4000K und 5000K, was ein neutrales oder leicht kühles Licht liefert, das die Konzentration und die Detailwahrnehmung fördert.

Die richtige Wahl hilft zudem, die visuelle Ermüdung zu verringern, insbesondere bei langen Arbeitsschichten.

Schutzarten und Langlebigkeit

In Industrieumgebungen treten häufig Staub, Feuchtigkeit oder Vibrationen auf. Daher ist es wichtig, Leuchten mit angemessenen Schutzarten wie IP65 oder höher und ausreichender mechanischer Widerstandsfähigkeit (IK) zu wählen.

Dies garantiert einen stabilen Betrieb und reduziert das Risiko vorzeitiger Ausfälle, insbesondere in anspruchsvollen Anlagen.

Anwendungen von LED Hallenstrahlern

Hallenstrahler werden in einer Vielzahl von Industrie- und Logistikumgebungen eingesetzt, in denen die Beleuchtung eine Schlüsselrolle im täglichen Betrieb spielt.

Industriehallen und Produktionszonen

In Produktionsräumen liegen die Beleuchtungswerte üblicherweise zwischen 300 und 500 Lux auf der Arbeitsebene, bei anspruchsvolleren Aufgaben können 750 Lux erreicht werden. Der Schlüssel liegt nicht nur in der Leistung, sondern in der Gleichmäßigkeit, mit üblichen Verhältnissen von 0,6–0,7, um Kontraste zu vermeiden.

In dieser Art von Umgebung wird oft mit Höhen zwischen 6 und 12 Metern gearbeitet, wobei UFO-Hallenstrahler mit Optiken von 90° oder 120° je nach Leuchtendichte eingesetzt werden. Eine korrekte Verteilung ermöglicht es, Lichtpunkte zu reduzieren, ohne Schatten an Maschinen oder Produktionslinien zu erzeugen.

Lager und Logistik

In Lagern, insbesondere bei Regalsystemen über 8 Metern, ist das Ziel, zwischen 150 und 300 Lux in Verkehrs- und Picking-Zonen zu gewährleisten. Hier gewinnt die Lichtverteilung an Bedeutung, da eine schlechte Ausrichtung Schatten in den unteren Ebenen erzeugt.

Lineare LED Hallenstrahler ermöglichen die Ausleuchtung langer, schmaler Gänge, während UFO-Strahler in offenen Bereichen besser funktionieren. In modernen Logistikanlagen werden asymmetrische Optiken oder Kombinationen von Winkeln genutzt, um die Lichtpenetration zwischen den Regalen zu verbessern.

Sportzentren und große Verkaufsflächen

In gewerblichen Räumen mit großen Höhen liegen die üblichen Werte zwischen 300 und 500 Lux, wobei eine gleichmäßige Beleuchtung angestrebt wird, die dunkle Zonen vermeidet.

In Sporthallen können LED Hallenstrahler in Freizeit- oder Breitensportanlagen mit Werten zwischen 200 und 500 Lux eingesetzt werden. Bei höheren technischen Anforderungen, wie TV-Übertragungen oder strikter Blendungskontrolle, wird auf spezifische Lösungen wie Stadionstrahler zurückgegriffen, die für höhere optische Präzision und Gleichmäßigkeit ausgelegt sind.

Werkstätten und technische Räume

In Werkstätten liegen die Beleuchtungswerte meist zwischen 500 und 750 Lux, insbesondere in Montage-, Reparatur- oder Inspektionsbereichen. Bei Präzisionsarbeiten können diese Werte erhöht werden, um die Sichtbarkeit von Details zu verbessern.

In diesem Kontext ist es wichtig, mit Farbtemperaturen um 4000K–5000K und einem guten Farbwiedergabeindex (CRI >80) zu arbeiten, was eine präzisere Identifizierung von Materialien, Farben und Oberflächen ermöglicht. Eine gut dimensionierte Beleuchtung reduziert Fehler und erhöht die Sicherheit am Arbeitsplatz.

Vorteile von LED Hallenstrahlern

LED Hallenstrahler zeichnen sich durch eine Kombination aus Effizienz, Langlebigkeit und Lichtqualität aus, die mit anderen Technologien schwer zu erreichen ist.

In Bezug auf den Verbrauch ermöglichen sie eine signifikante Reduzierung der Energie, die zur Beleuchtung großer Räume benötigt wird. Dies führt zu geringeren Betriebskosten, insbesondere bei Anlagen mit vielen täglichen Betriebsstunden.

Aus Sicht der Wartung reduziert ihre lange Lebensdauer die Notwendigkeit von Ausfällen und Erneuerungen, was besonders in großen Höhen relevant ist, wo der Zugang aufwendig ist.

Auf lichttechnischer Ebene bieten sie sofortiges Einschalten, flimmerfreies Licht und eine stabilere Lichtabgabe, was den Sehkomfort und die Sicherheit in der Arbeitsumgebung verbessert.

Häufig gestellte Fragen zu LED Hallenstrahlern

Was ist der Unterschied zwischen einem Hallenstrahler und einer herkömmlichen Leuchte?

Ein LED Industrie-Hallenstrahler bietet meist reale Wirkungsgrade von 130–160 lm/W, gegenüber den üblichen 70–100 lm/W bei Halogen-Metalldampflampen. Dies führt zu Verbrauchsreduzierungen von 40 % bis 60 % bei gleichem Lux-Niveau. Während eine herkömmliche Lampe alle 10.000–15.000 Stunden ersetzt werden muss, behält ein LED Hallenstrahler über 50.000 Stunden (L80) mehr als 80 % seines Lichtstroms bei.

Wie viele Lumen benötige ich für eine Industriehalle?

Die Berechnung geht vom gewünschten Lux-Niveau aus. Für eine Halle von 1.000 m² mit dem Ziel von 300 Lux werden ca. 300.000 Nutz-Lumen auf der Arbeitsebene benötigt. Unter Berücksichtigung von Verlusten durch Höhe, Reflexion und Gleichmäßigkeit (Wartungs- und Nutzungsfaktor zwischen 0,5 und 0,7) erfordert die reale Installation meist zwischen 430.000 und 600.000 installierte Gesamt-Lumen. Das entspricht z. B. 10–15 Hallenstrahlern à 40.000 lm je nach Verteilung.

Welche Höhe ist für die Installation von LED Hallenstrahlern geeignet?

Hallenstrahler werden normalerweise zwischen 4 und 15 Metern eingesetzt, wobei die Auswahl präzise abgestimmt werden sollte:

• Zwischen 4 und 6 m: Strahler mit 100–150W und Optiken von 90°–120°.
• Zwischen 6 und 10 m: Leistungen von 150–200W mit 90°-Winkeln.
• Über 10 m: Strahler mit 200–300W oder höher und Optiken von 60°–90°, um den Lichtstrom zu bündeln.

Eine falsche Kombination aus Höhe und Optik kann Verluste von bis zu 30 % des Nutzlumenstroms verursachen oder unzureichend beleuchtete Zonen erzeugen.

Ist eine Dimmung in Industrieumgebungen empfehlenswert?

Ja, insbesondere bei Anlagen mit mehr als 3.000–4.000 Betriebsstunden pro Jahr. Systeme wie DALI oder 1-10V ermöglichen zusätzliche Verbrauchsreduzierungen von 20 % bis 40 %, wenn sie mit Präsenz- oder Tageslichtsensoren kombiniert werden. In Hallen mit Oberlichtern können Sensoren konstante Werte von 300–500 Lux halten, indem sie die Leistung tagsüber automatisch drosseln.

Wie hoch ist die Lebensdauer eines LED Hallenstrahlers?

Die meisten LED Hallenstrahler sind für 50.000–100.000 Stunden (L80–L70) ausgelegt, abhängig von der Qualität des Treibers und der Wärmeableitung. Bei einer typischen Nutzung von 10–12 Stunden täglich entspricht dies etwa 10 bis 20 Jahren Betrieb. Im Vergleich dazu erfordern herkömmliche Technologien im selben Zeitraum mehrere Erneuerungen.
