Dreiphasen-Stromschienen und Zubehör

In der gewerblichen und professionellen Beleuchtung reicht es nicht aus, eine gute Leuchte zu wählen. Das Endergebnis hängt auch von der Struktur ab, auf der sie installiert wird, davon, wie die Stromversorgung verteilt wird und wie leicht das System erweitert oder geändert werden kann. Daher sind 3-Phasen-Stromschienen und ihr Zubehör von Anfang an Teil der technischen Lösung, insbesondere in Räumen, in denen die Beleuchtung angepasst werden muss, ohne die Installation neu zu planen.

Was sind 3-Phasen-Stromschienen und Zubehör

3-Phasen-Stromschienen sind elektrifizierte Profile, die darauf ausgelegt sind, Leuchten über drei unabhängige Stromkreise innerhalb derselben Leitung zu speisen. Dies ermöglicht es, verschiedene Gruppen von Strahlern ein- oder auszuschalten, ohne mehrere separate Schienen installieren oder Leitungswege an der Decke duplizieren zu müssen.

Auf praktischer Ebene ermöglicht ein 3-Phasen-System eine viel flexiblere Organisation der Beleuchtung. In einem Geschäft kann beispielsweise eine Leitung für das Schaufenster, eine weitere für die Randbeleuchtung und eine dritte für den zentralen Bereich reserviert werden. In Ausstellungen oder in der Gastronomie erleichtert dieselbe Logik das Erstellen von Szenen, das Hervorheben bestimmter Zonen oder das Anpassen der Einschaltung je nach Uhrzeit und tatsächlicher Nutzung des Raums.

Wenn man von Stromschienen und Zubehör spricht, bezieht man sich nicht nur auf das Hauptprofil. Das System umfasst auch Einspeisungen, Längsverbinder, L-, T- oder X-Verbinder, Endkappen, Aufhängungen, mechanische Verbinder und andere Elemente, die es ermöglichen, den Verlauf an die reale Form des Projekts anzupassen. Ohne diese Teile ist die Schiene lediglich ein lineares Profil mit begrenzten Möglichkeiten.

Warum ein 3-Phasen-System wählen

Die 3-Phasen-Schiene wird verwendet, wenn die Installation echte Flexibilität benötigt. Gegenüber festen Lösungen ermöglicht sie es, Leuchten zu verschieben, Lichtwege neu zu organisieren und Schaltungen ohne bauliche Maßnahmen zu trennen. Diese Fähigkeit ist besonders nützlich im Einzelhandel, in Showrooms, Ausstellungsräumen, in der Gastronomie, in Galerien, Großraumbüros oder in jeder Umgebung, in der sich die Aufteilung mit der Zeit ändert.

Es ist auch eine logische Option, wenn man von Anfang an eine zu starre Installation vermeiden möchte. In vielen Projekten bleibt die Anordnung der Produkte, der Möbel oder der hervorgehobenen Bereiche über Jahre hinweg nicht gleich. Mit einer 3-Phasen-Schiene kann sich das System anpassen, ohne die Decke neu zu gestalten, ohne neue Leitungen zu öffnen und ohne die Ästhetik des Ganzen zu beeinträchtigen.

Aus technischer Sicht ist ein weiterer wichtiger Vorteil die Ordnung. Ein einziger Schienenverlauf kann unterschiedliche Schalt- und Positionierungsbedürfnisse lösen, was dazu beiträgt, die sichtbare Installation zu vereinfachen und ein saubereres Erscheinungsbild des Raums zu bewahren.

Elemente, die ein 3-Phasen-Stromschienensystem ausmachen

Obwohl es von außen wie eine einfache Installation aussehen mag, hängt das Ergebnis von der richtigen Kombination mehrerer Teile ab. Jedes Zubehörteil erfüllt eine bestimmte Funktion, und es ist ratsam, diese gut zu verstehen, bevor man die Montage festlegt.

Elektrifizierte Schiene

Sie ist die Basis des Systems. Sie wird auf Oberflächen montiert oder abgehängt und beherbergt die Leiter, die die Speisung der 3-Phasen LED Strahler ermöglichen. Sie wird meist aus Aluminium mit isolierten Leitern im Inneren gefertigt und in verschiedenen Längen vermarktet, um den Verlauf an das Projekt anzupassen. Neben dem Finish oder der Farbe ist es wichtig, dass sie mechanische und elektrische Kompatibilität mit den vorgesehenen Strahlern und Verbindern bietet.

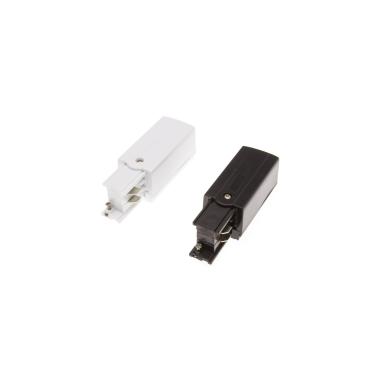

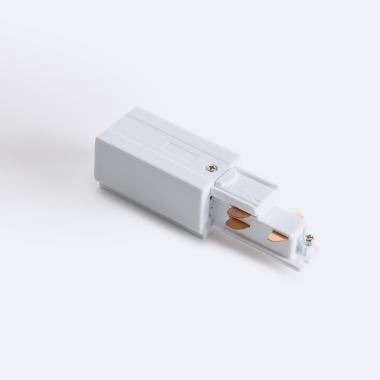

Einspeisungen und Anfangsverbinder

Die Einspeisung ist das Teil, das den Strom in die Schiene einleitet. Sie kann an einem Ende oder an einer Zwischenposition platziert werden, je nach Design des Verlaufs und der Logik der Installation. Die richtige Wahl dieses Punktes ist entscheidend, um die Montage zu erleichtern und improvisierte Lösungen zu vermeiden, sobald die Schiene installiert ist.

Bei einfachen linearen Projekten reicht meist eine Endeinspeisung aus. Bei komplexeren Kompositionen oder mit mehreren verbundenen Abschnitten kann es vorzuziehen sein, von der Mitte aus oder von mehreren Punkten aus einzuspeisen, um das System auszubalancieren und die Verkabelung zu vereinfachen.

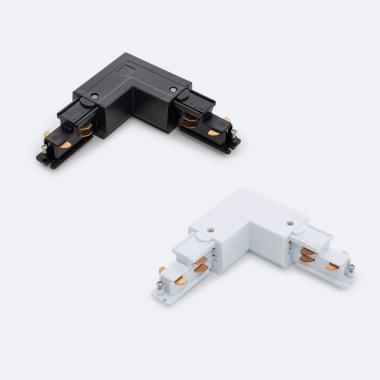

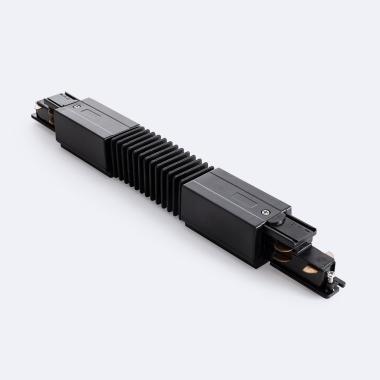

Längs-, L-, T- und X-Verbinder

Diese Teile ermöglichen den Bau von Verläufen, die an die reale Architektur angepasst sind. Ein Längsverbinder verbindet zwei Abschnitte in einer Linie; ein L-Verbinder löst Ecken; ein T-Verbinder ermöglicht Abzweigungen zu einem anderen Abschnitt; und ein X-Verbinder ist nützlich bei offeneren Kompositionen oder an Decken, an denen die Beleuchtung in mehrere Richtungen verteilt wird.

Es handelt sich nicht nur um Formzubehör. Sie müssen auch die elektrische Kontinuität und mechanische Stabilität gewährleisten, daher sollten immer Teile gewählt werden, die mit dem gewählten System kompatibel sind. Ein schlecht gelöster Verbinder kann Spiel, Kontaktfehler oder ein unsauberes Finish verursachen.

Endkappen, Aufhängung und Montagezubehör

Endkappen schließen die Schiene ab, wenn der Verlauf nicht fortgesetzt wird, was die Sicherheit und das Finish verbessert. Aufhängungskits ermöglichen die Installation des Systems im abgehängten Zustand, wenn es gewünscht ist, die Linie gegenüber der Decke abzusenken – was in Lokalen mit großer Höhe oder in Räumen, in denen eine nähere Skala über der Präsentationsebene gesucht wird, üblich ist.

Es gibt auch Befestigungszubehör, Clips und spezifische Elemente, um die Montage an verschiedene Oberflächen anzupassen. Obwohl sie oft als zweitrangig betrachtet werden, beeinflussen sie direkt die Stabilität des Ganzen und die visuelle Sauberkeit der fertigen Installation.

So wählen Sie 3-Phasen-Stromschienen und Zubehör aus

Die Wahl des Systems sollte nicht nur nach Länge oder Preis erfolgen. Bei dieser Art von Produkten kommt es auf die Kompatibilität, die Montageart, die Erweiterbarkeit und die Kohärenz zwischen allen Teilen des Sets an.

Länge des Verlaufs und Raumaufteilung

Bevor Zubehör ausgewählt wird, sollte der reale Verlauf definiert werden. Ein rechteckiges Lokal mit einer Zentrallinie erfordert nicht die gleiche Planung wie ein Geschäft mit Umfang, Ecken, hervorgehobenen Zonen und Höhenunterschieden. Je besser der Verlauf von Anfang an untersucht wird, desto sauberer und funktionaler wird die Installation.

In kleinen Gewerberäumen können ein oder zwei gut geplante lineare Abschnitte ausreichen. In größeren Projekten ist es üblich, Längslinien mit Abzweigungen oder Kreuzungen zu kombinieren, um Schaufenster, Durchgangsbereiche, Ausstellungswände oder mittige Tische zu begleiten.

Montageart

Die 3-Phasen-Schiene kann auf Oberflächen montiert oder abgehängt werden. Die Wahl hängt von der Deckenhöhe, der Ästhetik des Projekts und dem Abstand ab, in dem die Strahler zur beleuchteten Ebene platziert werden sollten. Bei sehr hohen Decken kann ein leichtes Absenken der Linie die Leistung der Projektoren verbessern und das Ganze proportionaler machen.

Auch die Architektur spielt eine Rolle. In Lokalen mit sichtbaren Installationen, Technikdecken oder offenen Strukturen kann sich die abgehängte Schiene gut integrieren. In saubereren Räumen oder bei niedrigen Decken funktioniert meist eine Oberflächenmontage besser, die diskreter und direkter ist.

Zukünftige Erweiterbarkeit

Einer der großen Vorteile der 3-Phasen-Schiene ist, dass sie Änderungen ohne bauliche Maßnahmen zulässt. Um diesen Vorteil jedoch wirklich zu nutzen, muss das System mit gewissem Spielraum entworfen werden. Das Vorsehen von Erweiterungspunkten, Verbindern oder die Wahl einer logischen Verteilung der Stromkreise erleichtert zukünftige Erweiterungen oder Umorganisationen erheblich.

In lebendigen Projekten wie Saisonläden, Showrooms oder Räumen, die ihre Aufteilung ändern, ist diese Planung besonders nützlich. Ein gutes Schienensystem löst nicht nur die Gegenwart, sondern vermeidet auch unnötige Einschränkungen, wenn sich der Raum weiterentwickelt.

Was bei der Installation zu beachten ist

Ein 3-Phasen-Schienensystem funktioniert am besten, wenn der Verlauf der Logik des Raums folgt und nicht nur der Geometrie der Decke. Vor der Installation sollte definiert werden, welche Zonen beleuchtet werden sollen, welche Stromkreise getrennt bleiben müssen und wie sich die Nutzung des Lokals im Laufe der Zeit voraussichtlich ändern wird.

Es ist auch wichtig, die Kontinuität zwischen allen Komponenten zu wahren. Das Mischen von Profilen, Verbindern und Zubehör verschiedener Systeme kann zu Passungsproblemen, Stabilitätsverlust oder elektrischen Fehlern führen. Bei dieser Art von Installation garantiert eine scheinbare visuelle Kompatibilität nicht immer eine korrekte Funktion.

Auch die Ausrichtung und das Finish zählen. Im Einzelhandel und im Objektbereich ist die Schiene Teil der sichtbaren Formsprache der Decke. Daher sollten Verbinder, Aufhängungen, Abschlüsse und Einspeisungspunkte sorgfältig gepflegt werden, damit das System nicht nur gut funktioniert, sondern auch sauber integriert ist.

Häufig gestellte Fragen zu 3-Phasen-Stromschienen und Zubehör

Was ist der Unterschied zwischen einer 3-Phasen- und einer 1-Phasen-Schiene?

Der Hauptunterschied liegt in der Anzahl der verfügbaren Stromkreise. Eine einphasige Schiene arbeitet mit einer einzigen Schaltleitung, während die dreiphasige drei unabhängige Stromkreise innerhalb desselben Profils ermöglicht. Dies erleichtert das Trennen von Zonen, Szenen oder Nutzungen, ohne mehrere physische Linien installieren zu müssen.

Ist das Zubehör universell?

Nicht immer. Obwohl auf den ersten Blick viele Profile und Steckverbinder ähnlich aussehen mögen, bieten nicht alle die gleiche mechanische und elektrische Kompatibilität. Daher empfiehlt es sich, mit einem kohärenten System zu arbeiten und zu prüfen, ob Schiene, Verbinder, Einspeisungen und Leuchten darauf ausgelegt sind, zusammen zu funktionieren.

Kann eine 3-Phasen-Schieneninstallation später erweitert werden?

Ja, das ist einer ihrer Hauptvorteile. Wenn das System von Anfang an gut geplant wurde, ist es möglich, Abschnitte hinzuzufügen, Verbinder zu ändern oder mehr Leuchten zu integrieren, ohne die gesamte Installation neu zu planen. Diese Erweiterbarkeit ist besonders nützlich in Gewerbe- und Ausstellungsräumen.

Welches Zubehör ist normalerweise unverzichtbar?

Das hängt vom Verlauf ab, aber normalerweise werden mindestens die Schiene, eine Einspeisung, Endkappen und das Befestigungs- oder Aufhängungssystem benötigt. Davon ausgehend werden Längs-, L-, T- oder X-Verbinder je nach Form des Verlaufs und den Bedürfnissen des Projekts integriert.

Ist die Installation einer 3-Phasen-Schiene in einem kleinen Lokal sinnvoll?

Ja, wenn Flexibilität oder Sektoralisierung benötigt wird. In kleinen Räumen mag es wie eine fortschrittlichere Lösung erscheinen, als notwendig wäre, aber wenn Schaufenster, Innenbereich und hervorgehobene Punkte innerhalb derselben Linie getrennt werden sollen, macht 3-Phasen weiterhin viel Sinn.
