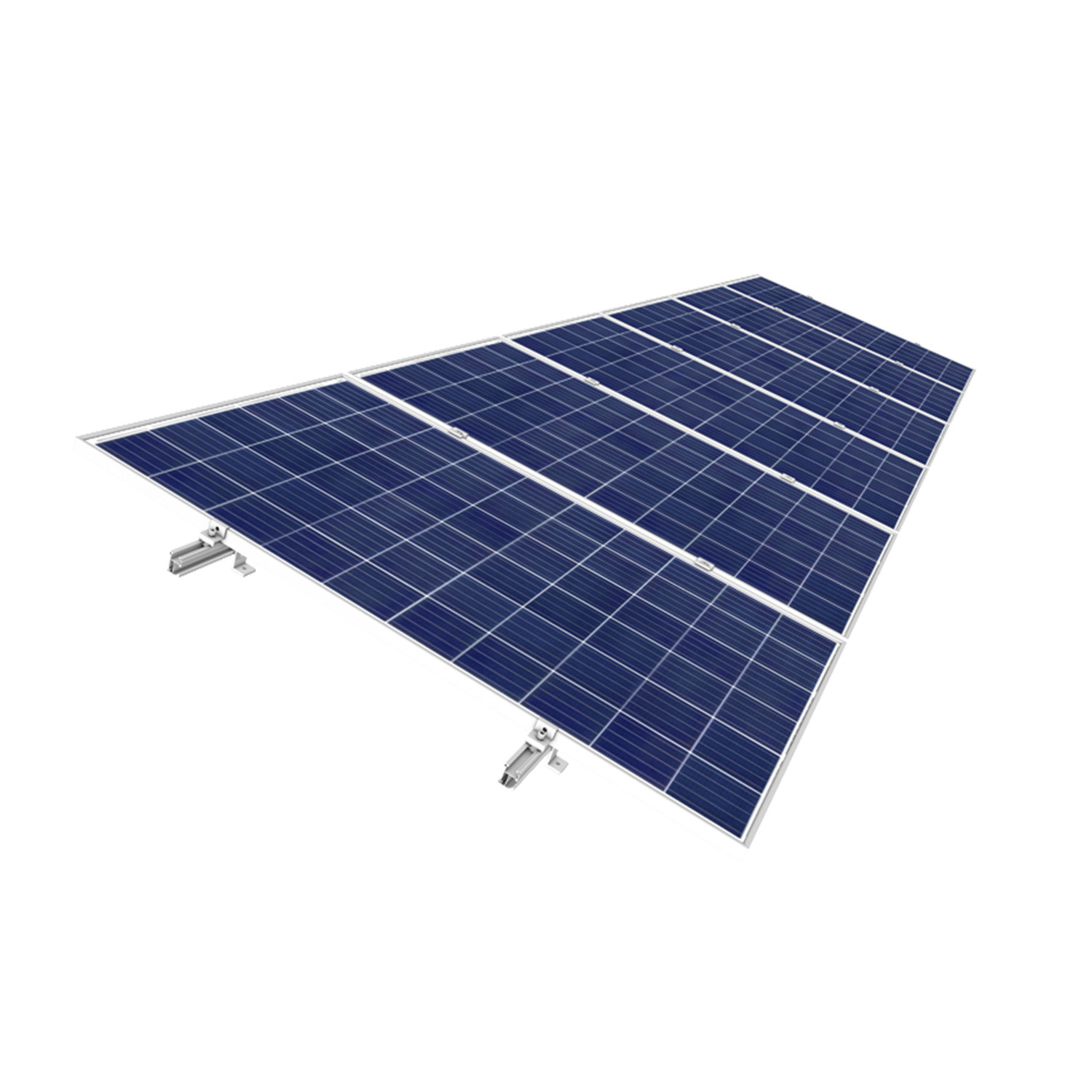

Coplanaire Structuur voor Zonnepanelen, Montage op Vlakke metalen plaat en Beton

De zonnepaneelconstructies zijn ontworpen om de installatie te maken die het best bij uw behoeften past. Deze structuren zijn zeer eenvoudig te monteren, bij de productdownloads vindt u een stap-voor-stap handleiding over hoe u ze moet installeren.

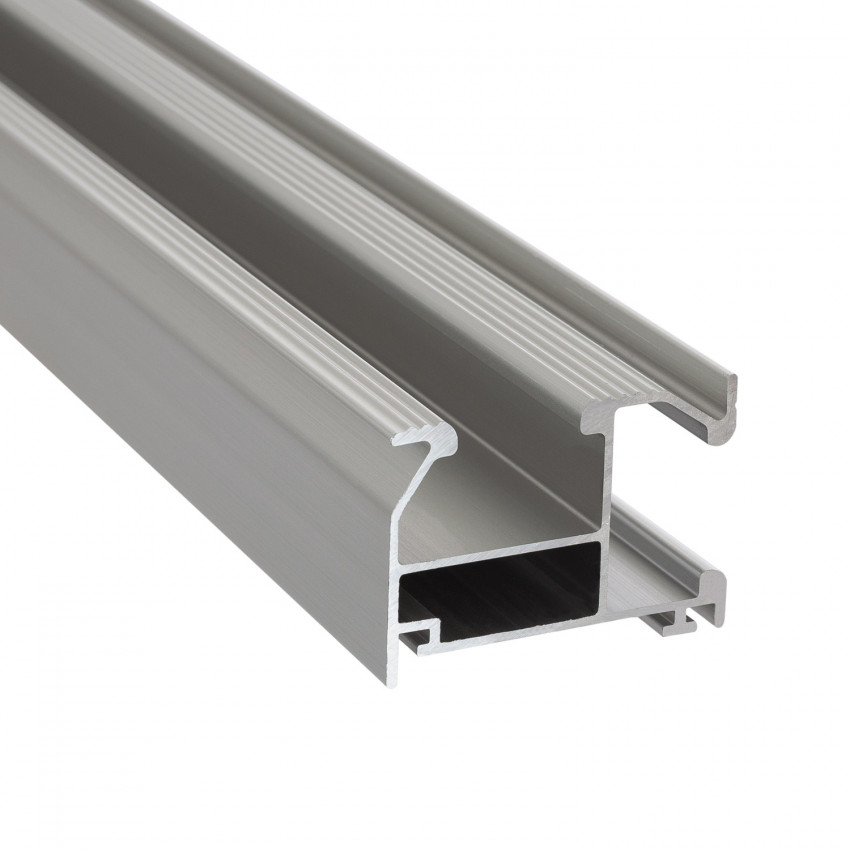

De Coplanar structuur voor zonnepanelen voor vlakke plaat- en betonmontage is gemaakt van AL6005-T5 aluminium (geanodiseerd) met S304 INOX A2 stalen schroeven.

Er moet rekening mee worden gehouden dat voor een juiste opvang van zonne-energie de panelen moeten worden geïnstalleerd met een hellingshoek van ongeveer 30º, dus als u niet over een hellend oppervlak beschikt, kunt u het beste kiezen voor de 30º hellende structuur voor zonnepanelen.

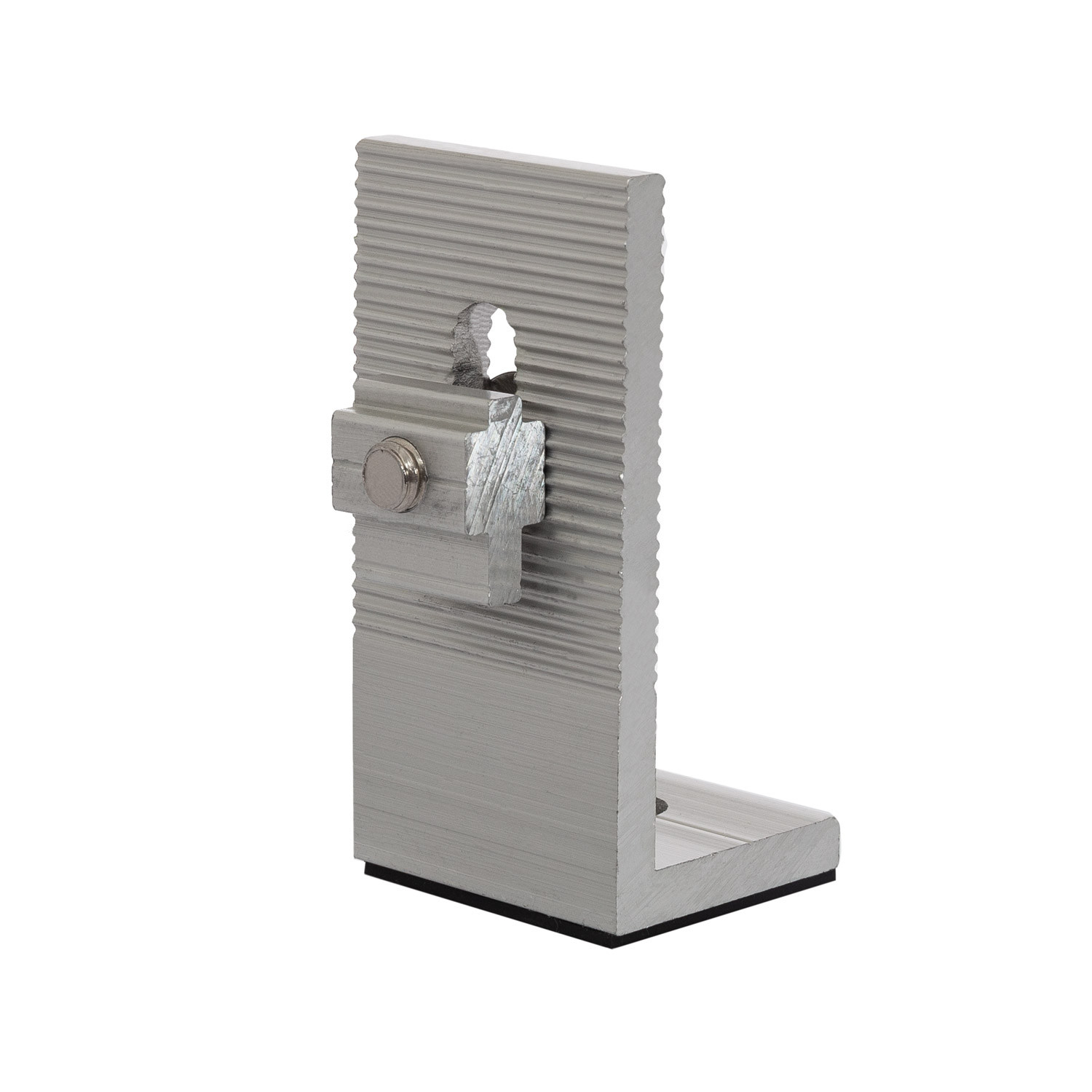

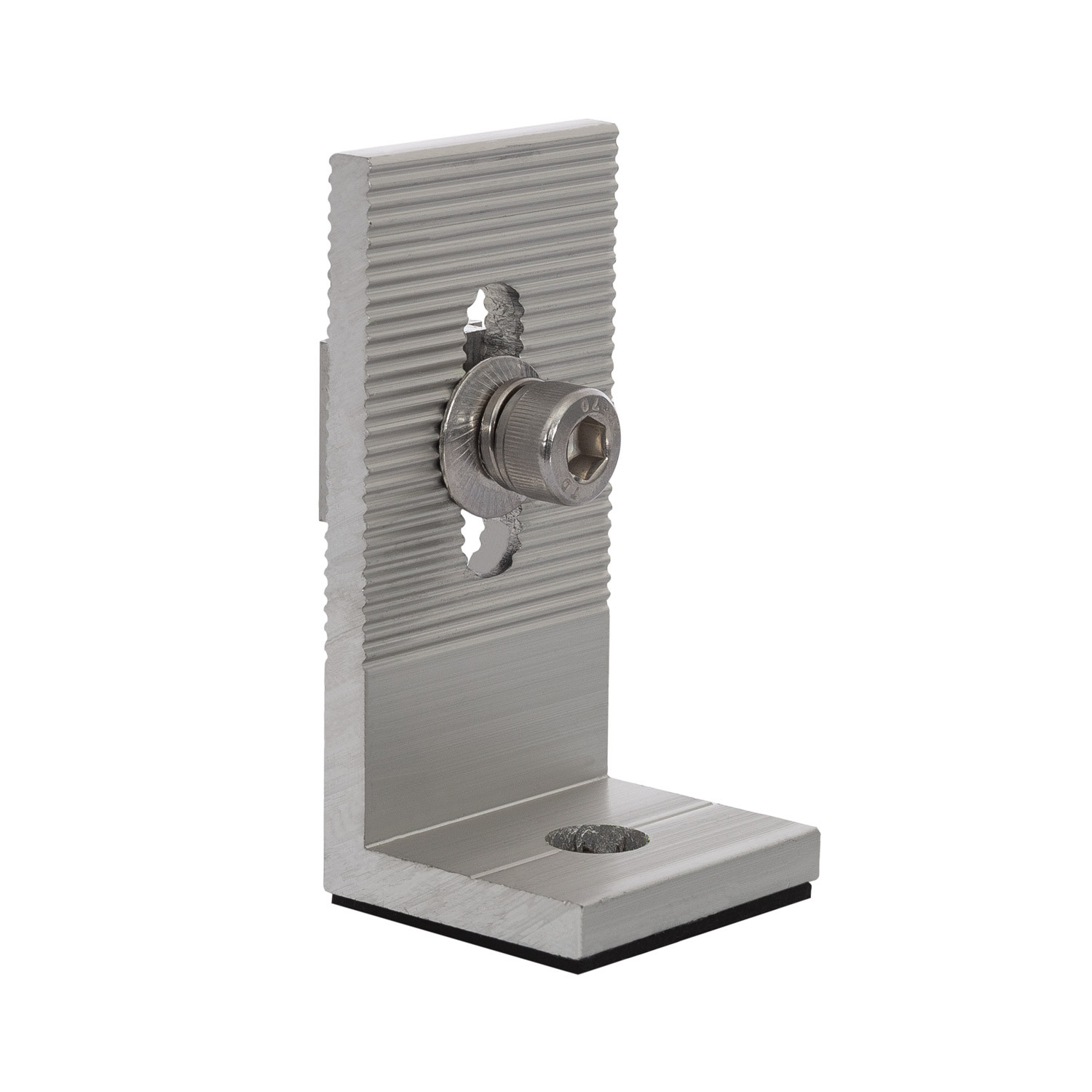

Deze structuur wordt met behulp van een verankeringsstuk van het L-type verankerd aan het oppervlak waarop zij zal worden geïnstalleerd. Zodra is besloten hoe elk stuk zal worden geplaatst, wordt het meest geschikte type bevestigingsschroeven gebruikt voor het materiaal waarop het zal worden bevestigd, zoals lagerschroeven, bevestigingsmiddelen met schroefdraad, ballast, enz.

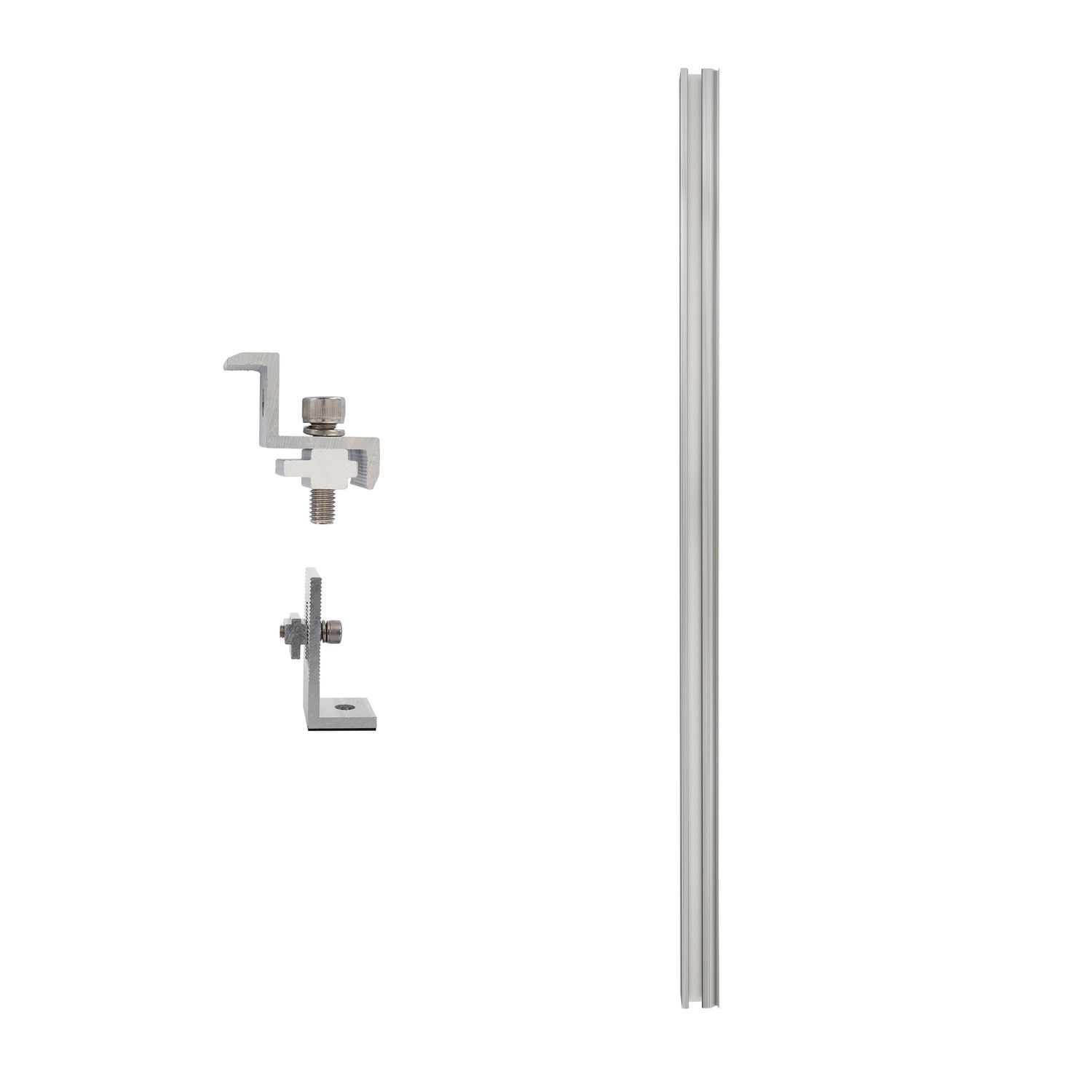

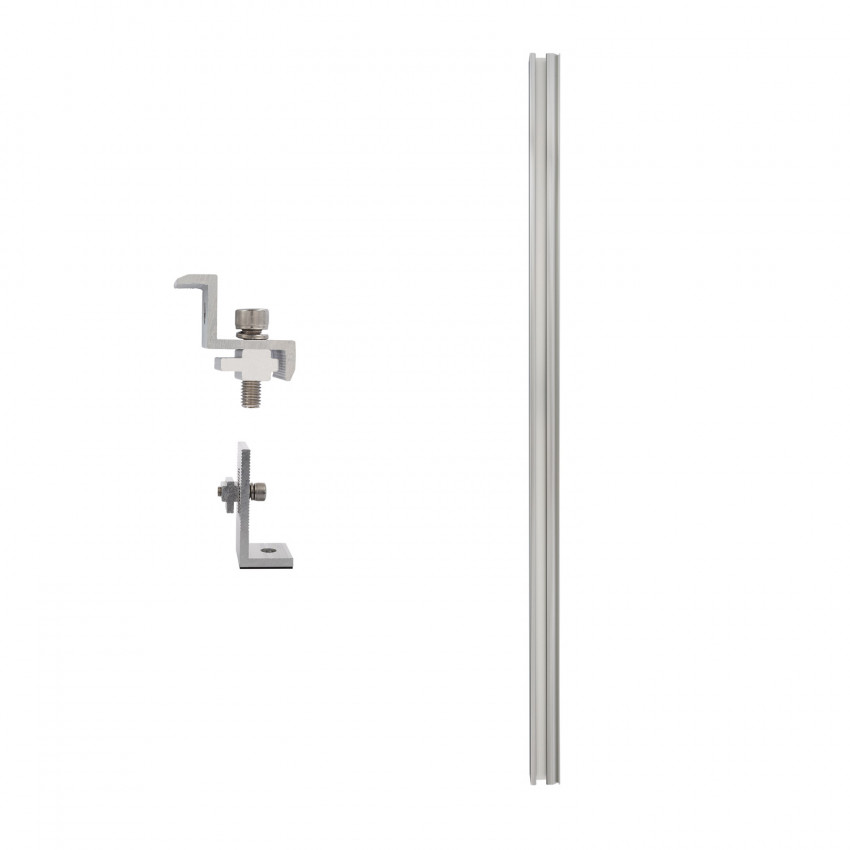

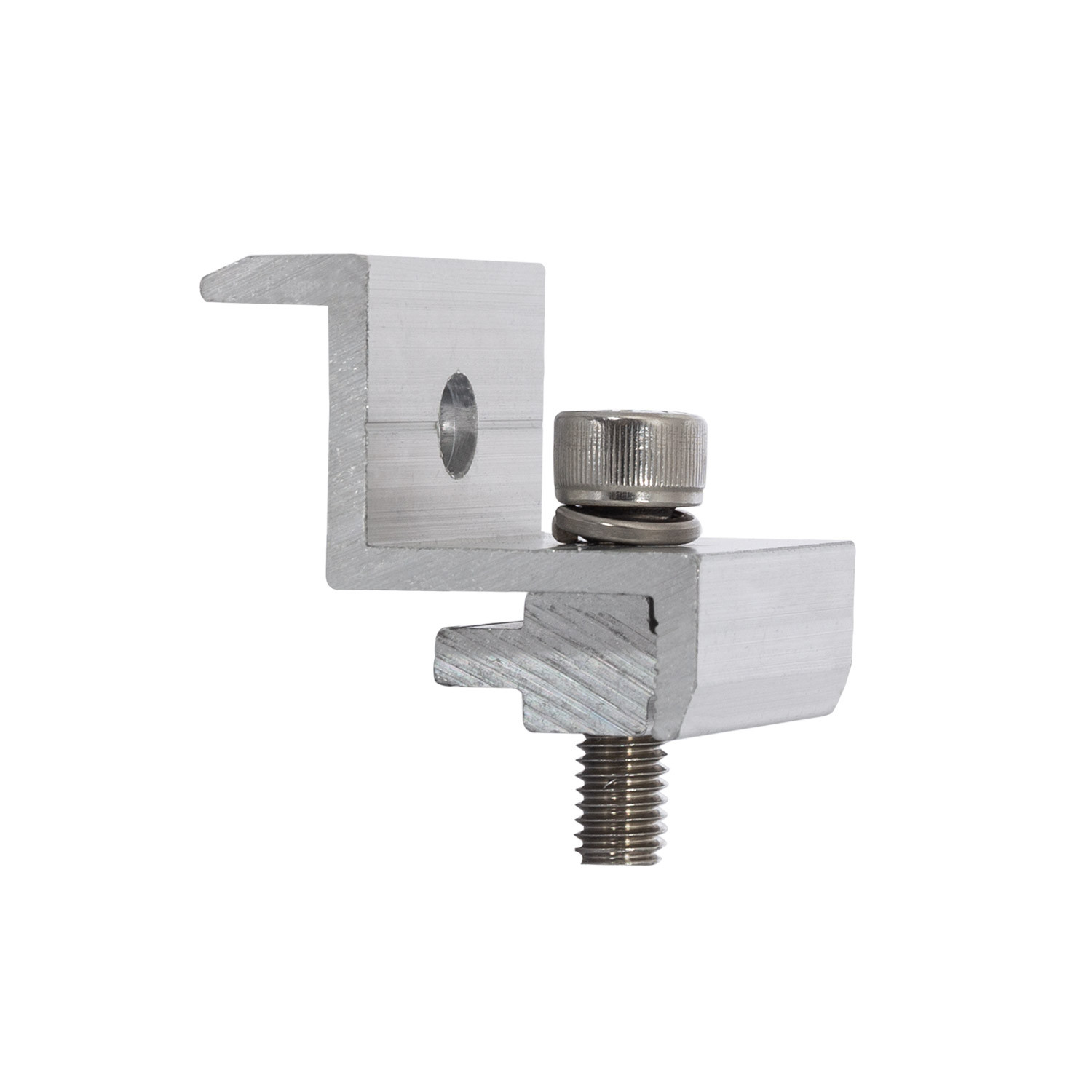

Anderzijds moet het aantal panelen zo worden gekozen dat de structuur zich perfect aanpast. De onderdelen van de kit zijn aangepast aan het aantal panelen, deze omvatten: ankers, geleiders, verbindingsklemmen en eindklemmen.

Deze constructie weerstaat een windbelasting van 1,5 kN/m^2.

Voldoet aan EN 1090-1:2009+A1:2011

Onderdelen en afmetingen van de kits:

*Nr. panelen 1 : 2 x Coplanaire Structuurgeleider 115cm, 4 x Verankeringsstuk Type L, 4 x Eindklem------->Breedte afmetingen: 115 cm.

 *Aantal panelen 2 : 2 x Coplanaire Structuurgeleider 225 cm, 6 x Verankeringsstuk Type L, 2 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 225 cm

 *Nr. panelen 3 : 2 x Coplanaire Structuurgeleider 115 cm, 2 x Coplanaire Structuurgeleider 225 cm, 2 x Structuurgeleider Splice, 8 x L-type Ankerstuk, 4 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 340 cm

 *Aantal panelen 4 : 4 x Coplanaire Structuurgeleider 225 cm, 2 x Structuurgeleider Splitsing, 10 x Ankerstuk Type L, 6 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 450 cm

*Aantal panelen 5 : 2 x Coplanaire Structuurgeleider 115 cm, 4 x Coplanaire Structuurgeleider 225 cm, 4 x Structuurgeleider Splitsing, 10 x L-type Ankerstuk, 8 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 565 cm

*Aantal panelen 6: 6 x Coplanaire Structuurgeleider 225 cm, 4 x Structuurgeleider Splitsing, 12 x L-type Verankeringsstuk, 10 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 675 cm

*Aantal panelen 7 : 2 x Coplanaire Structuurgeleider 115 cm, 6 x Coplanaire Structuurgeleider 225 cm, 6 x Structuurgeleider Splitsing, 14 x Verankeringsstuk Type L, 12 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 790 cm

*Aantal panelen 8 : 8 x Coplanaire Structuurgeleider 225 cm, 6 x Structuurgeleider Splitsing, 16 x L-type Verankeringsstuk, 14 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 900 cm

*Aantal panelen 9 : 2 x Coplanaire Structuurgeleider 115 cm, 8 x Coplanaire Structuurgeleider 225 cm, 8 x Structuurgeleider Splitsing, 16 x Verankeringsstuk Type L, 16 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 1015 cm

*No. of Panels 10 : 10 x Coplanar Structuurgeleider 225 cm, 8 x Structuurgeleider Splice, 18 x Ankerstuk Type L, 18 x Tussenklem, 4 x Eindklem ------->Afmetingen breedte: 1125 cm

*Deze structuur is geschikt voor panelen met een dikte van 35 tot 40 mm.
*De structuren zijn ontworpen voor panelen met een maximale breedte van 112 cm, als u een groter paneel hebt, kijk dan in de beschrijving voor de totale breedtes om het paneel te kiezen dat het beste bij uw behoeften past.
*Bevestigingsmateriaal is niet inbegrepen in het product.
*Gebruik een goede kit om lekken te voorkomen.
