Koplanare Struktur für Solarpanele für flache Platte und Betonmontage
Preis
Vorher €
€
Preis nicht verfügbar

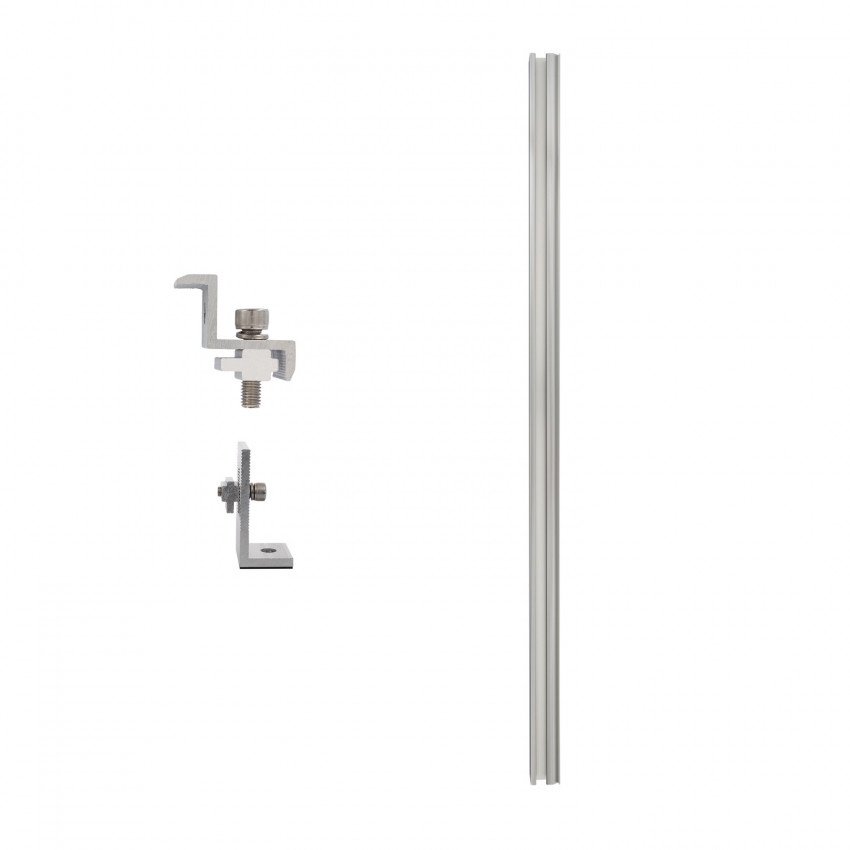

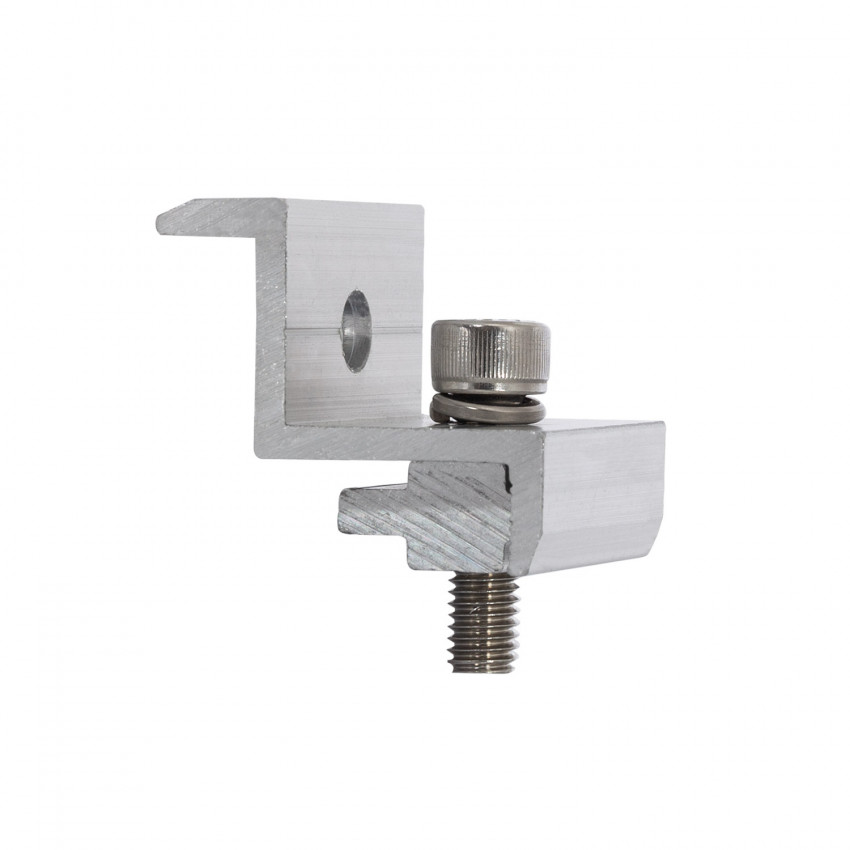

Unsere Solarmodulkonstruktionen sind universell einsetzbar. Sie ermöglichen die Installation von Solarmodulen mit einer Breite zwischen 100 und 112 cm. Sie sind sehr einfach zu montieren, da je nach Anzahl der in Reihe zu verlegenden Panele die erforderliche Anzahl von Verankerungsstücken, Zwischenklammern und Endklammern mitgeliefert wird.

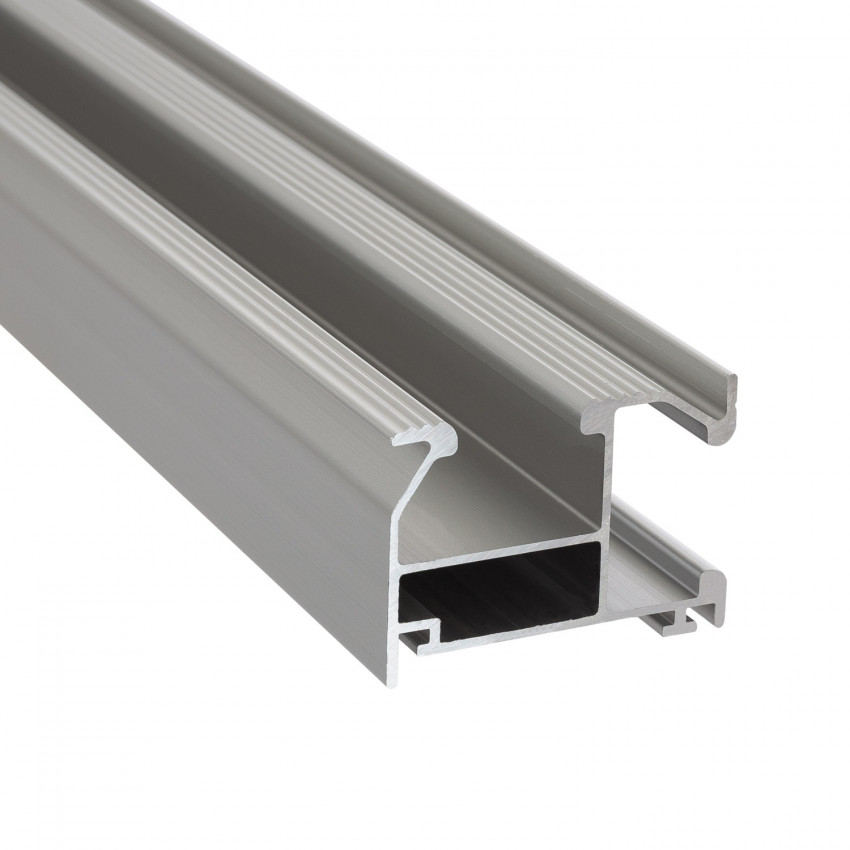

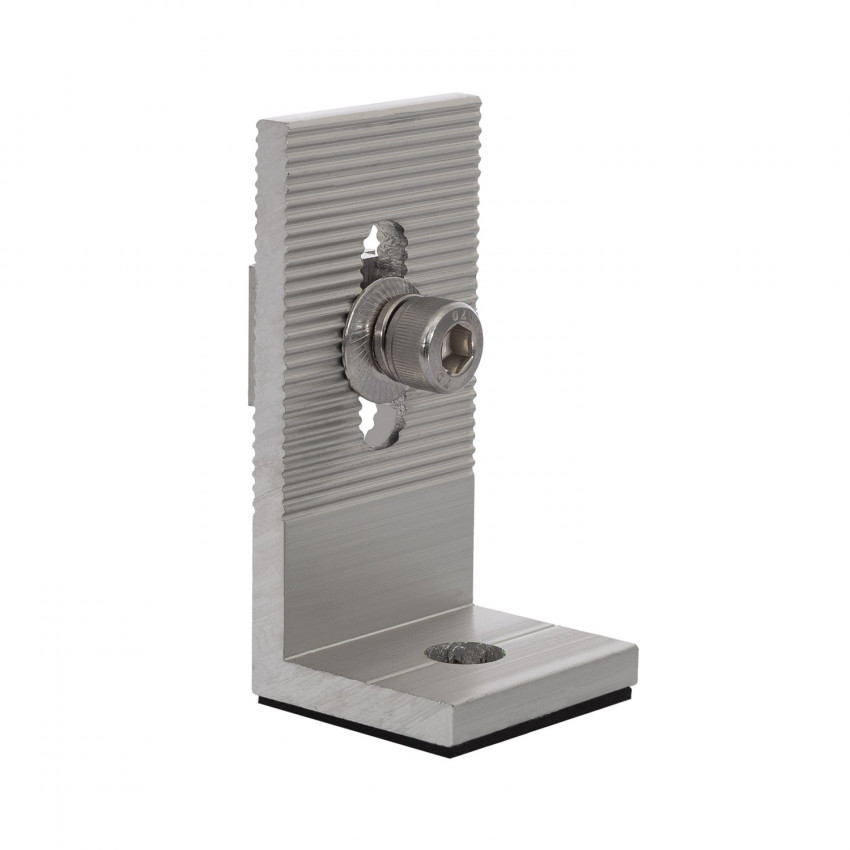

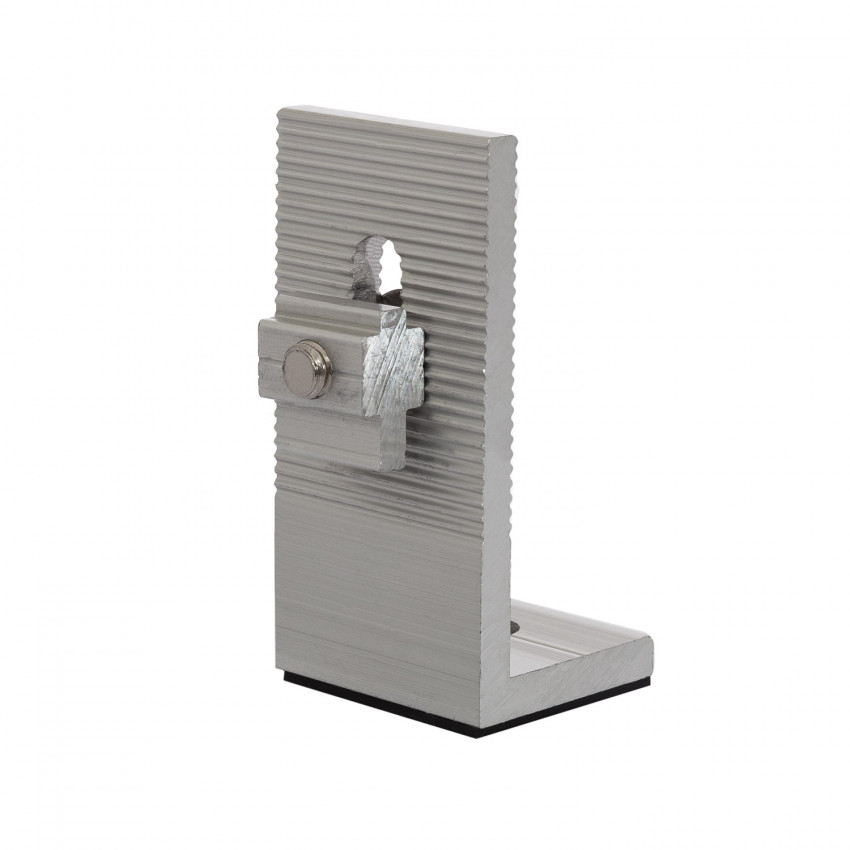

Die Struktur für die Solarmodule besteht aus AL6005-T5 Aluminium (eloxiert) mit Schrauben aus S304 INOX A2 Stahl. Diese Struktur wird mit Hilfe eines Verankerungsstücks an der Oberfläche verankert, auf der sie installiert werden soll. Der Kunde muss die für die jeweilige Anwendung geeigneten Schrauben und Bolzen, Gewindeverbinder, Chemiedübel, Zugbolzen, Ballast usw. separat erwerben. Außerdem muss eine gute Abdichtung zwischen dem Verankerungsteil und der Einbaufläche gewährleistet sein, um Undichtigkeiten zu vermeiden.
Für eine korrekte Erfassung der Sonnenenergie sollten die Solarmodule mit einer ungefähren Neigung von 30º installiert werden. Wenn keine geneigte Fläche zur Verfügung steht, ist eine um 30° geneigte Struktur für Solarmodule die beste Option.
Diese Konstruktion trägt eine Windlast von 1,5 kN/m² und entspricht der Norm EN 1090-1:2009+A1:2011.
Breitenmaße der Strukturen:
- Anzahl der Panele 1: 115 cm
- Anzahl der Panele 2: 225 cm
- Anzahl der Panele 3: 340 cm
- Anzahl der Panele 4: 450 cm
- Anzahl der Panele 5: 565 cm
- Anzahl der Panele 6: 675 cm
- Anzahl der Panele 7: 790 cm
- Anzahl der Panele 8: 900 cm
- Anzahl der Panele 9: 1015 cm
- Anzahl der Panele 10: 1125 cm
*Befestigungsmaterial ist nicht im Produkt enthalten.
*Achten Sie darauf, ein gutes Dichtungsmittel zu verwenden, um Lecks zu vermeiden.
*Die Strukturen sind für Paneel mit einer maximalen Breite von 112 cm ausgelegt. Wenn Sie ein größeres Panel haben, sehen Sie in der Beschreibung nach den Gesamtbreiten, um das für Ihre Bedürfnisse am besten geeignete auszuwählen.
Benutzung: | Aussen |
Werkstoff: | Aluminium |
Farbe: | Silber |
Benötigt Montage: | Ja |
Nicht inkludiert: | Photovoltaik-Solarmodul |
Garantie: | 5 Jahre |
Prüfprotokoll: | CE & RoHS,UKCA |
