Aufbau und Funktionsweise von Leistungsschaltern

Leistungsschalter bestehen im Inneren aus zwei Teilen, einem thermischen Schutz und einem magnetischen Schutz: Thermischer Schutz: Schützt vor Überlastungen des Stromkreises. Der Strom fließt durch einen Bimetallschalter, der sich bei Erwärmung ausdehnt und gegen den Mechanismus des Geräts stößt, um den Kontakt zu öffnen und es zu unterbrechen. Magnetischer Schutz: Er hat die Aufgabe, den Stromkreis vor Kurzschlüssen zu schützen. Er besteht aus einem Elektromagneten, der so funktioniert, dass er, wenn ein sehr hoher Strom fließt, eine magnetische Kraft erzeugt und dadurch ein Teil anzieht, das den Kontakt des Geräts öffnet.

Wie hoch ist das Ausschaltvermögen eines Leistungsschalters?

Als Ausschaltvermögen eines Leistungsschalters wird der maximale Strom bezeichnet, den er zu unterbrechen vermag. Wenn der Strom, der beispielsweise durch einen Kurzschluss erzeugt wird, höher ist als das Ausschaltvermögen, löst der Schutzschalter aus, aber der Strom kann durch einen Lichtbogen weiterfließen.

Mögliche Ursachen für die Auslösung des Schutzschalters

Überlastung: In der Regel aufgrund einer zu großen Anzahl angeschlossener Geräte. Kurzschluss: Durch die Überhitzung der Leiter wird in kurzer Zeit ein sehr hoher Strom erzeugt.

Stromkreisunterbrecher

Anzeigen

von 39 Produkte

Sortieren

Bestseller

Jetzt entdecken: Stromkreisunterbrecher

63,99 €
Ref 79780
LEGRAND

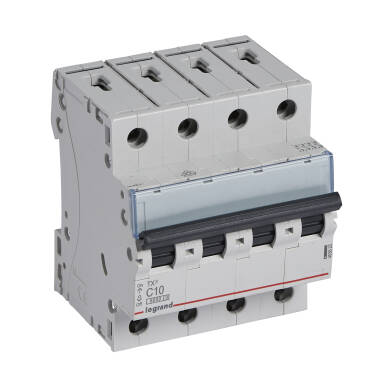

Magnetothermischer Sicherungsschalter Industriell 4P 10-40A 10kA C-Kurve LEGRAND TX³ 403625
Verfügbar. Versand in 5 bis 9 Tagen
- Stromstärke 20 A
- IP-Schutzart IP20
- Marke LEGRAND
6 optionen
78,99 €
Ref 79780
LEGRAND
Magnetothermischer Sicherungsschalter Industriell 4P 10-40A 10kA C-Kurve LEGRAND TX³ 403625
Verfügbar. Versand in 5 bis 9 Tagen
- Stromstärke 40 A
- IP-Schutzart IP20
- Marke LEGRAND
6 optionen
197,99 €
Ref 79796
LEGRAND

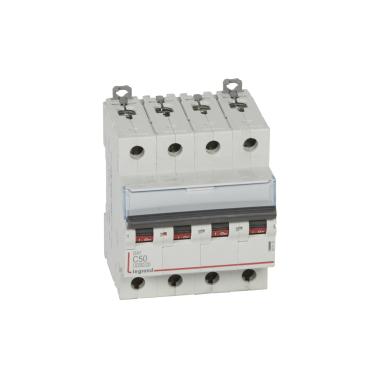

Magnetothermischer Sicherungsschalter Industriell 4P 50A 10kA C-Kurve LEGRAND DX³ 407933
Verfügbar. Versand in 5 bis 9 Tagen
- Stromstärke 50 A
- IP-Schutzart IP20
- Marke LEGRAND
2 optionen
327,99 €
Ref 79806
LEGRAND

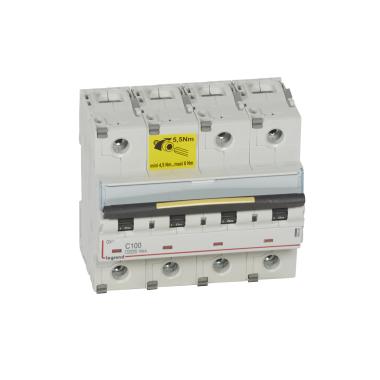

Magnetothermischer Sichersungsschalter Industriell 4P 80-125A 10/16kA C-Kurve LEGRAND DX³ 409362
Verfügbar. Versand in 5 bis 9 Tagen
- Stromstärke 80 A
- IP-Schutzart IP20
- Marke LEGRAND
3 optionen

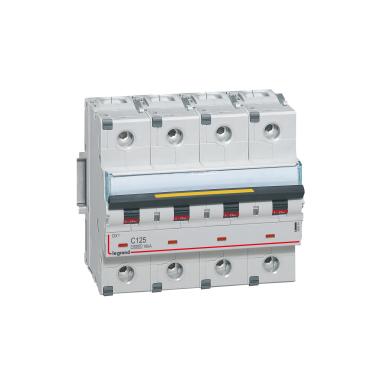

Magnetothermischer Sichersungsschalter Industriell 4P 80-125A 10/16kA C-Kurve LEGRAND DX³ 409362
Magnetothermischer Sichersungsschalter Industriell 4P 80-125A 10/16kA C-Kurve LEGRAND DX³ 409362
Magnetothermischer Sicherungsschalter für Residenzen 2P 10-40A 6kA C-Kurve LEGRAND RX³ 419934
