Deckenlampen mit Spots

Deckenlampen mit Spots sind eine vielseitige Lösung, um das Licht zu verteilen, ohne zahlreiche separate Lichtquellen installieren zu müssen. Im Vergleich zu anderen Deckenlampen zeichnen sie sich dadurch aus, dass mehrere, meist schwenkbare Spots in einer gemeinsamen Konstruktion integriert sind. Dadurch lässt sich das Licht gezielt auf bestimmte Bereiche richten. Das ist besonders praktisch in Wohn-, Schlaf- und Arbeitszimmern sowie Küchen, in denen unterschiedliche Tätigkeiten stattfinden und eine flexible Beleuchtung erforderlich ist.

Was sind Deckenlampen mit Spots und wie funktionieren sie?

Deckenlampen mit Spots sind Leuchten, bei denen zwei oder mehr Lichtquellen in einer gemeinsamen Konstruktion integriert sind. Ihr Design kombiniert Allgemeinbeleuchtung mit gezieltem Licht und nutzt einen einzigen Stromanschluss, um verschiedene Bereiche auszuleuchten.

In der Regel bestehen sie aus einer Deckenbefestigung und mehreren Leuchtenköpfen, die sich unabhängig voneinander ausrichten lassen. Je nach Modell können die Spots horizontal gedreht, vertikal geneigt oder in einer festen Position montiert sein.

Durch diese Ausrichtbarkeit kann das Licht auf einen Tisch, eine Arbeitsplatte, eine dekorative Wand oder einen Lesebereich gelenkt werden, sodass es sich nicht ausschließlich direkt unter der Leuchte konzentriert.

Arten von Deckenlampen mit Spots

Deckenlampen mit Spots sind je nach Form ihrer Konstruktion und Anordnung der Lichtquellen in unterschiedlichen Ausführungen erhältlich. Diese Merkmale bestimmen die Lichtverteilung, die beleuchtbare Fläche und die Integration der Leuchte in die Einrichtung.

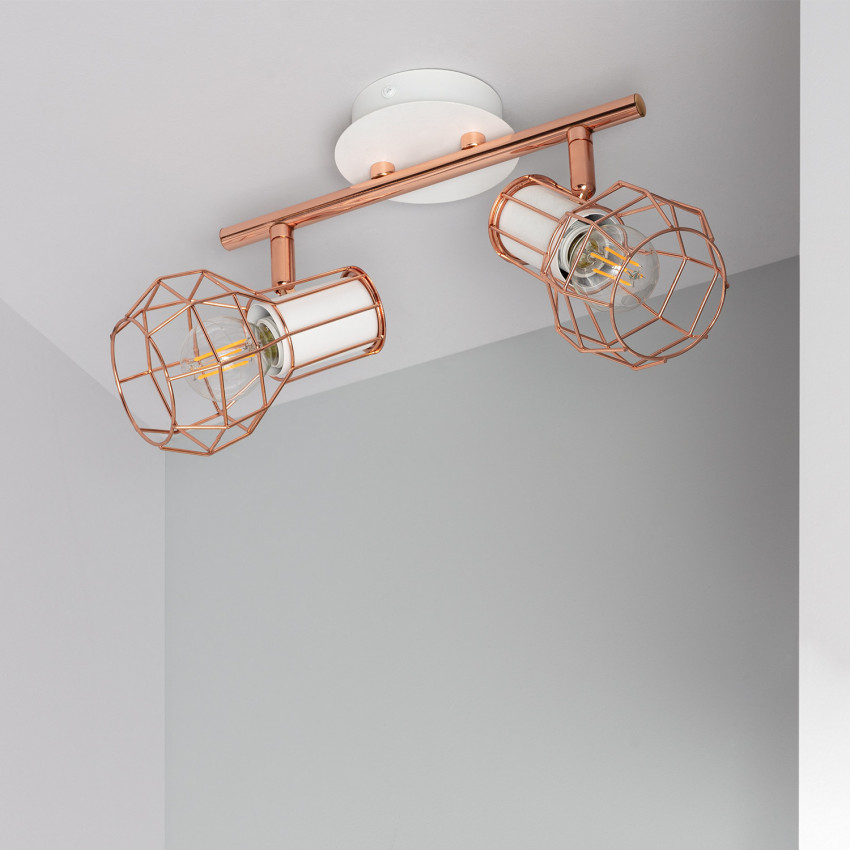

Deckenlampen mit Spots an einer Schiene

Deckenlampen mit Spots an einer Leiste verfügen über eine längliche Konstruktion, an der mehrere Leuchtenköpfe angeordnet sind. Dadurch verteilen sich die Lichtquellen entlang einer gemeinsamen Achse. Das ist besonders praktisch in rechteckigen Räumen oder wenn mehrere hintereinanderliegende Bereiche beleuchtet werden sollen.

Deckenlampen mit Spots auf runder oder quadratischer Basis

Bei dieser Ausführung sind die Spots um eine zentrale, meist runde, quadratische oder rechteckige Basis angeordnet. Anders als bei linearen Konstruktionen verteilen sich die Lichtquellen um den Mittelpunkt, sodass sich das Licht in verschiedene Richtungen innerhalb eines Raumes ausrichten lässt.

Deckenlampen mit Spots an Armen

Deckenlampen mit Spots an Armen verfügen über eine zentrale Konstruktion, von der mehrere Halterungen ausgehen. Diese können fest, beweglich oder unterschiedlich lang sein. Charakteristisch ist, dass die Lichtquellen weder zwangsläufig linear angeordnet noch um eine kompakte Basis gruppiert sind.

Modelle mit Gelenkarmen bieten mehr Einstellmöglichkeiten, da sowohl die Position als auch die Ausrichtung der Leuchtenköpfe verändert werden kann. Konstruktionen mit festen Armen besitzen dagegen eine klar definierte Anordnung und wirken häufig dekorativ präsenter.

In beiden Fällen sollten die Gesamtabmessungen der Leuchte und die verfügbare Raumhöhe berücksichtigt werden, insbesondere wenn die Arme weit über den zentralen Befestigungspunkt hinausragen.

So wählst du eine Deckenleuchte mit Spots aus

Bei der Auswahl einer Leuchte mit mehreren Spots sollten ihre Abmessungen, die Raumaufteilung und die Lichtverteilung berücksichtigt werden. Eine richtig dimensionierte Leuchte muss ausreichend Licht liefern, ohne zu blenden oder übermäßige Helligkeitsunterschiede zu erzeugen.

Die Anzahl der Spots bestimmen

Die richtige Anzahl der Spots hängt von der Nutzung und den Abmessungen des Raumes ab.

Für Schlaf- und Ruhebereiche reicht in kleinen oder mittelgroßen Räumen meist eine Leuchte mit 2 bis 3 Spots aus, um eine gleichmäßige und sanfte Beleuchtung zu erzielen.

In Wohnräumen, Küchen oder Arbeitsbereichen empfehlen sich dagegen Modelle mit 4 bis 6 Spots oder eine Kombination aus zentraler Leuchte und zusätzlichen Lichtquellen, um eine gute Ausleuchtung ohne Schattenzonen sicherzustellen.

Abstrahlwinkel und Ausrichtung

Der Abstrahlwinkel bestimmt, wie sich das Licht der einzelnen Spots verteilt. Winkel zwischen 24° und 40° erzeugen gebündelte Lichtkegel, die sich zum Hervorheben von Bildern, Regalen oder bestimmten Flächen eignen. Abstrahlwinkel ab 60° beleuchten größere Bereiche und sind meist praktischer für die Allgemeinbeleuchtung.

Bei normaler Deckenhöhe können zu enge Lichtkegel deutlich abgegrenzte Lichtkreise erzeugen. Für eine ausgewogene Verteilung sollten die Spots so ausgerichtet werden, dass sich ihre beleuchteten Bereiche ergänzen.

Farbtemperatur

Die Farbtemperatur beeinflusst die Raumatmosphäre und die Wahrnehmung von Gegenständen. Licht mit 2700 K bis 3000 K erzeugt warmweißes Licht, das sich für Schlaf-, Wohn- und Esszimmer eignet. 4000 K bieten neutralweißes Licht, wie es häufig in Küchen, Büros und Bereichen mit anspruchsvollen Sehaufgaben eingesetzt wird.

Deckenlampen mit Spots nach Einrichtungsstil

Leuchten mit mehreren Spots beschränken sich nicht auf eine technische Optik. Es gibt Designs, die ausrichtbares Licht auch in moderne, traditionelle oder industriell inspirierte Innenräume integrieren.

Moderne und minimalistische Designs

Minimalistische Deckenlampen mit Spots zeichnen sich häufig durch geometrische Konstruktionen, gerade Linien und dezente Oberflächen in Weiß, Schwarz oder Metalltönen aus.

Modelle mit zylindrischen Leuchtenköpfen und schmalen Leisten eignen sich für moderne Küchen, Arbeitszimmer oder Wohnzimmer, in denen funktionales Licht ohne überflüssige Dekoration gefragt ist.

Klassische und dekorative Designs

Klassische Deckenlampen mit Spots besitzen aufwendigere Oberflächen, geschwungene Konstruktionen, Metalldetails oder Glasschirme. Diese Leuchten bewahren eine traditionelle Ästhetik und bieten gleichzeitig die Möglichkeit, mehrere Lichtquellen gezielt auszurichten.

Einsatzbereiche von Deckenlampen mit Spots

Ausrichtbares Licht ist besonders in Räumen mit unterschiedlichen Nutzungsbereichen sinnvoll. Durch die gezielte Lichtlenkung lassen sich verschiedene Beleuchtungsanforderungen mit einer einzigen Leuchte erfüllen.

• Wohn- und Esszimmer: Hier lässt sich die Allgemeinbeleuchtung mit gezieltem Licht auf Bücherregale, Bilder, Akzentwände oder Esstische kombinieren. In Wohnzimmern bilden 150 bis 300 Lux Allgemeinbeleuchtung meist eine geeignete Grundlage, ergänzt durch separate Leselampen. Im Esszimmer sollten die Spots auf den Tisch gerichtet werden, ohne sitzende Personen zu blenden.
• Küchen und Arbeitsbereiche: Sie erleichtern die Beleuchtung von Arbeitsplatten, Möbeln und Flächen zur Lebensmittelzubereitung. Für diese Tätigkeiten können auf den Arbeitsflächen 300 bis 500 Lux vorgesehen werden. Die Leuchtenköpfe sollten so ausgerichtet werden, dass von Personen verursachte Schatten reduziert werden. Bei Bedarf empfiehlt sich zusätzlich eine Unterbauleuchte.
• Schlafzimmer und Ankleiden: Das Licht lässt sich auf den zentralen Bereich, Kleiderschränke und weitere gewünschte Stellen verteilen. In Schlafzimmern ist eine warmweiße Allgemeinbeleuchtung mit 100 bis 200 Lux meist angenehm. Für Ankleiden erleichtern Farbtemperaturen zwischen 3000 K und 4000 K sowie eine gute Farbwiedergabe das Erkennen von Farben und Kleidungsstücken.
• Flure und Eingangsbereiche: Lineare Modelle verteilen das Licht entlang schmaler Durchgänge. Als Richtwert für Verkehrsflächen in Wohngebäuden gelten 100 bis 150 Lux. Im Eingangsbereich kann ein Teil des Lichts auf Spiegel oder Beistellmöbel gerichtet werden, wodurch funktionale und dekorative Beleuchtung kombiniert werden.
• Arbeitszimmer und Lernbereiche: Sie ermöglichen die Beleuchtung unterschiedlicher Arbeitszonen und die gezielte Ausrichtung des Lichtstroms auf bestimmte Flächen. Auf Schreibtischen können für Lese- und Schreibarbeiten etwa 500 Lux erforderlich sein. Deshalb empfiehlt es sich, die Allgemeinbeleuchtung durch eine Arbeitsplatzleuchte zu ergänzen und Reflexionen auf Bildschirmen zu vermeiden.

Häufig gestellte Fragen zu Deckenlampen mit Spots

Vor der Installation einer Deckenleuchte mit mehreren Spots stellen sich häufig Fragen zur Lichtleistung, Ausrichtbarkeit und Kompatibilität mit LED-Leuchtmitteln.

Wie viele Spots benötigt eine Deckenleuchte, um einen Raum zu beleuchten?

Ein kleiner Raum mit 8 bis 12 m² kann mit drei oder vier Spots beleuchtet werden, sofern sie einen ausreichenden Lichtstrom und einen passenden Abstrahlwinkel bieten. Vier Leuchtmittel mit jeweils 600 Lumen liefern beispielsweise zusammen 2.400 Lumen Nennlichtstrom. Wie viel Licht tatsächlich nutzbar ist, hängt von der Ausrichtung, der Raumgeometrie und den Lichtverlusten ab.

Sind schwenkbare oder feste Spots besser?

Schwenkbare Spots bieten mehr Flexibilität, um verschiedene Bereiche zu beleuchten und die Lichtverteilung bei einer veränderten Möbelanordnung anzupassen. Feste Modelle eignen sich, wenn eine gleichbleibende Beleuchtung gewünscht ist und die Einrichtung dauerhaft an derselben Stelle bleibt.

Welche Leuchtmittel verwenden Deckenlampen mit Spots?

Viele Modelle verwenden GU10-LED-Leuchtmittel mit direktem 230-V-Anschluss. Es gibt jedoch auch Varianten mit anderen Fassungen und integrierten LED-Systemen. Vor dem Austausch eines Leuchtmittels sollten Anschluss, Abmessungen und elektrische Spezifikationen der Leuchte überprüft werden.

Können Deckenlampen mit Spots bei niedrigen Decken installiert werden?

Ja. Kompakte Aufbaumodelle eignen sich für übliche Raumhöhen von 2,40 bis 2,70 Metern. Empfehlenswert sind flache Konstruktionen und Leuchtenköpfe, die in Durchgangsbereichen nicht zu weit nach unten ragen.

Wie lässt sich Blendung durch Deckenspots vermeiden?

Es empfiehlt sich, die Spots auf Flächen oder Wände zu richten statt direkt in Augenhöhe. Auch Leuchtmittel mit geeigneter Optik, zurückversetzte Lichtquellen und breite Abstrahlwinkel bei der Allgemeinbeleuchtung helfen, Blendung zu vermeiden.

Verbrauchen Deckenlampen mit Spots mehr Strom?

Der Stromverbrauch hängt von der Gesamtleistung der Lichtquellen ab und nicht allein von der Anzahl der Spots. Eine Leuchte mit vier LED-Leuchtmitteln à 5 W hat eine Gesamtleistung von 20 W, während eine andere mit drei Leuchtmitteln à 10 W auf 30 W kommt. Für einen Effizienzvergleich sollten auch der abgegebene Lichtstrom in Lumen und die Lichtverteilung berücksichtigt werden.

Lassen sich alle Spots unabhängig voneinander ausrichten?

Bei vielen Modellen lässt sich jeder Leuchtenkopf einzeln ausrichten, wobei der Dreh- und Neigungsbereich vom jeweiligen Design abhängt. Manche Leuchten besitzen feste oder nur eingeschränkt bewegliche Spots. Diese Eigenschaft sollte überprüft werden, wenn verschiedene Wände oder Arbeitsbereiche beleuchtet werden sollen.
