Modul Relé ON/OFF DALI-2 / DMX 8 Kanálů 16A SKYDANCE DH8 pro DIN Lištu

Přijímací modul řízení pro DIN lištu s relé ON/OFF, kompatibilní s DALI-2 a DMX, určený pro správu 8 kanálů. Funguje na 220–240 V AC a podporuje tři pracovní režimy (DALI, DMX a manuální) pro přesnou integraci do osvětení chytré domácnosti.

Obecné informace o modulu relé ON/OFF DALI-2 / DMX 8 kanálů 16A SKYDANCE DH8 pro DIN lištu

Zařízení DH8 od SKYDANCE je řídicí jednotka určená pro spínání světelných okruhů pomocí relé v systémech DALI a DMX. Zahrnuje osm nezávislých výstupů pro zapnutí nebo vypnutí zátěže na kanál, s konfigurovatelným adresováním a integrovaným číselným displejem. V DALI funguje jako zařízení typu 7 s certifikací DALI‑2, zatímco v DMX splňuje protokol DMX512 a přidává podporu RDM pro vzdálené nastavení.

Čelní panel obsahuje segmentový displej a tři tlačítka, která usnadňují konfiguraci a změnu režimu. Konektivita podporuje nepolarizovanou DALI sběrnici a vstup/výstup DMX. Integruje bezpečné spínání v nule a relé s vysokým náběhovým proudem pro stabilní provoz. Montáž na DIN lištu zjednodušuje integraci do rozvaděčů. Má krytí IP20 pro vnitřní prostředí a pracovní teplotní rozsah -20 °C až +55 °C.

Použití a instalace

Toto zařízení je navrženo pro správu spínání okruhů v profesionálních osvětlovacích instalacích, kde je potřeba řídit zóny po kanálech. Hodí se pro technické projekty, které již pracují s regulací DALI nebo s komunikací DMX, přičemž umožňuje přiřazení adres a výběr seskupení (8×1, 4×2, 2×4) díky displeji a tlačítkům konfigurace. V prostorech s rozvodnými skříněmi jeho upevnění na DIN lištu urychluje nasazení i údržbu.

Pro uvedení do provozu vyžaduje napájení 220–240 V AC a zapojení na sběrnici DALI nebo na linku DMX podle zvoleného režimu. Manuální režim umožňuje lokální provoz ON/OFF po kanálech, pokud je potřeba ověření nebo testy. Jako řešení zaměřené na integraci do osvětlovací domotiky poskytuje DH8 selektivní řízení po kanálech s využitím normalizovaných protokolů bez přidání dalších bran, pokud již existuje infrastruktura DALI nebo DMX.

Klíčové výhody

• Správa zón po kanálech prostřednictvím 8 nezávislých výstupů díky řízení ON/OFF relé.
• Flexibilita projektu díky podpoře regulace DALI-2 a komunikace DMX v jednom zařízení.
• Rychlé uvedení do provozu pomocí displeje a tlačítek konfigurace s přiřazením adres.
• Vyšší spolehlivost díky spínání v nule a relé s vysokým náběhovým proudem.
• Čistá integrace do rozvaděčů díky montáži na DIN lištu.

Hlavní specifikace

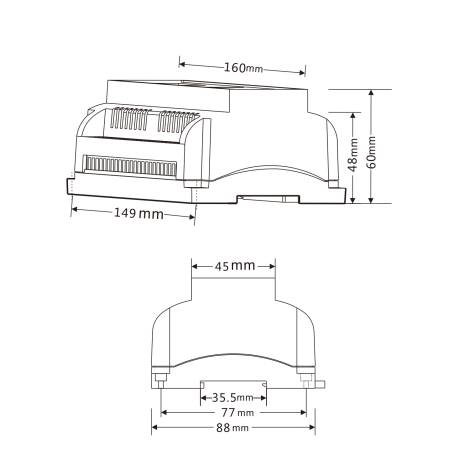

Napájecí napětí: 220–240 V AC; Pracovní frekvence: 50/60 Hz; 8 výstupních kanálů přes relé v režimech 8×1, 4×2 nebo 2×4; Rozměry: 88 mm × 160 mm × 60 mm.

Instalace a údržba

Montáž se provádí na DIN lištu dle uvedeného systému, s připojením k síti a zapojením DALI sběrnice (bez polarity) nebo linek D‑/D+ pro DMX podle schématu výrobce. Instalace má zahrnovat adresování pomocí displeje a tlačítek, stejně jako volbu pracovního režimu. Pro kabeláž dodržujte oddělení silových a signálních vodičů a přiřaďte kanály dle schématu svorek. Konfiguraci adres DALI nebo DMX lze provést přímo na zařízení a případně z nadřazené jednotky systému. Pravidelně kontrolujte dotažení svorek a čistotu rozvaděče pro zachování provozní bezpečnosti. Před jakýmkoli zásahem odpojte napájení.

Specializovaná distribuce osvětlení. Pokud hledáte koupit Modul Relé ON/OFF DALI-2 / DMX 8 kanálů 16A SKYDANCE DH8 pro DIN lištu s profesionální zárukou, jde o špičkovou volbu pro odolnost a efektivitu. Kvalita certifikovaná CE, EMC, LVD, RoHS pro profesionální instalace a projekty.

Často kladené otázky

• Jak se volí režim DALI, DMX nebo manuální? — Pomocí tlačítka M na čelním panelu, přepínáním mezi režimy s indikací stavu na displeji.
• Je na sběrnici DALI potřeba dodržet polaritu? — Ne, vstup DALI umožňuje připojení bez rozlišování plusu a mínusu.
• Jaká seskupení kanálů jsou podporována? — Může pracovat jako 8×1, 4×2 nebo 2×4, volitelné z tlačítek na zařízení.
• Jaký je rozsah provozních teplot? — Provoz mezi -20 °C a +55 °C.
• Jak se provádí adresování DMX? — Počáteční adresa DMX může být nastavena pomocí tlačítek na zařízení; pro další operace si prostudujte specifikace použitého systému DMX.
