Oprawy przemysłowe Liniowe

W środowiskach, gdzie układ przestrzeni determinuje wymagania oświetleniowe, ten typ oprawy stał się kluczowym rozwiązaniem w ramach oświetlenie przemysłowe LED. Ich konstrukcja pozwala dostosować strumień świetlny do wydłużonych struktur, poprawiając wydajność i redukując cienie w strefach krytycznych.

Czym są liniowe oprawy High-Bay LED

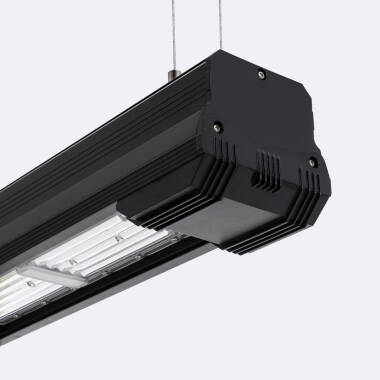

Są to przemysłowe oprawy LED High-Bay o wydłużonym formacie, zaprojektowane do rozsyłania światła w sposób wzdłużny. W przeciwieństwie do opraw typu UFO, które emitują światło promieniście, oprawy liniowe skupiają strumień w bardziej kontrolowanym kierunku.

Taka konstrukcja pozwala lepiej dostosować oświetlenie do przestrzeni takich jak alejki logistyczne, linie produkcyjne lub strefy z wysokimi regałami, gdzie konwencjonalny rozsył generowałby straty światła lub strefy niedoświetlone.

Dodatkowo ich struktura zazwyczaj integruje specyficzną optykę, która poprawia przenikanie światła między przeszkodami, takimi jak regały (racks) czy maszyny.

Charakterystyka techniczna liniowych opraw High-Bay LED

Liniowe oprawy High-Bay LED są zaprojektowane tak, aby maksymalizować wydajność w instalacjach przemysłowych, w których geometria przestrzeni jest czynnikiem determinującym.

Strumień świetlny i wydajność

Aktualne modele oferują skuteczność świetlną między 130 a 160 lm/W. W ujęciu praktycznym liniowa oprawa o mocy 120W może generować od 16 000 do 20 000 lumenów, podczas gdy wersje 200W osiągają 28 000–32 000 lm.

Taka wydajność pozwala na pokrycie dużych powierzchni mniejszą liczbą opraw, pod warunkiem prawidłowej optymalizacji rozmieszczenia.

Rozsył fotometryczny

Głównym wyróżnikiem tych opraw jest sposób rozsyłu światła. Zamiast wiązki kołowej, pracują one z optyką wzdłużną lub asymetryczną, co pozwala kierować strumień wzdłuż alejek lub stref pracy.

Poprawia to równomierność w instalacjach, w których stosunek długości do szerokości przestrzeni jest wysoki, unikając miejsc z nadmiarem światła przy jednoczesnym niedoświetleniu innych obszarów.

Odprowadzanie ciepła i żywotność

Podobnie jak inne przemysłowe systemy LED, posiadają one aluminiowe radiatory gwarantujące prawidłowe zarządzanie termiczne. Pozwala to na utrzymanie stabilnego strumienia świetlnego przez dłuższy czas.

Ich żywotność wynosi zazwyczaj od 50 000 do 100 000 godzin (L80–L70), co ogranicza potrzebę konserwacji w złożonych instalacjach.

Jak wybrać liniowe oprawy High-Bay LED

Wybór liniowych opraw High-Bay musi opierać się na analizie przestrzeni i rozmieszczeniu aktywności, ponieważ ich wydajność zależy bezpośrednio od sposobu integracji z instalacją.

Typ przestrzeni i geometria

Ten typ oprawy jest szczególnie zalecany w miejscach, gdzie dominują alejki lub strefy podłużne.

W magazynach z regałami o wysokości powyżej 8 metrów światło musi przenikać między półkami, aby zagwarantować widoczność na wszystkich poziomach. W takich przypadkach optyka liniowa pozwala kierować światło z większą precyzją.

Poziom oświetlenia (luksy)

Zalecane poziomy różnią się w zależności od zastosowania:

• Alejki logistyczne: 150–250 luksów.
• Strefy kompletacji (picking): 200–300 luksów.
• Linie produkcyjne: 300–500 luksów.

Na przykład w alejce magazynowej o długości 50 m i szerokości 4 m (200 m²), aby osiągnąć 200 luksów, potrzeba 40 000 lumenów użytecznych. Uwzględniając współczynnik strat na poziomie 0,6, instalacja powinna zapewniać około 65 000–70 000 lm, co można zrealizować za pomocą 3–4 liniowych opraw o mocy 20 000 lm, odpowiednio rozmieszczonych.

Wysokość montażu

Oprawy liniowe są zazwyczaj stosowane na wysokościach od 4 do 12 metrów. Wraz ze wzrostem wysokości konieczne jest dostosowanie optyki, aby uniknąć strat światła.

Przy wysokościach powyżej 8 metrów zaleca się stosowanie węższej optyki lub systemów skupiających strumień bezpośrednio na płaszczyznę roboczą.

Odstępy między oprawami

Odległość między oprawami zależy od wysokości i kąta rozsyłu wiązki. W zastosowaniach liniowych dąży się do zachowania ciągłości świetlnej, dlatego oprawy zazwyczaj umieszcza się w linii wzdłuż osi alejki.

Przyjmuje się, że odstęp między oprawami powinien wynosić od 1 do 1,2 raza wysokości montażu, aby zachować równomierność oświetlenia.

Zastosowania liniowych opraw High-Bay LED

Liniowe oprawy High-Bay LED sprawdzają się najlepiej w środowiskach, w których oświetlenie musi dostosować się do struktur podłużnych.

Magazyny wysokiego składowania

W magazynach logistycznych oprawy te pozwalają na prawidłowe oświetlenie alejek między regałami, gwarantując widoczność na każdym poziomie.

Ich zdolność do kierowania światła redukuje cienie i poprawia wydajność operacji pickingowych.

Linie produkcyjne

W liniach montażowych lub produkcyjnych oświetlenie musi podążać za układem procesu technologicznego. Oprawy liniowe pozwalają utrzymać stały poziom 300–500 luksów wzdłuż całej linii.

Korytarze przemysłowe i strefy komunikacyjne

W strefach tranzytowych oprawy te gwarantują ciągłe oświetlenie bez przerw, poprawiając bezpieczeństwo i orientację pracowników.

Centra logistyczne i dystrybucyjne

W wielkopowierzchniowych obiektach logistycznych łączą wydajność z precyzją oświetlenia, szczególnie gdy są zintegrowane z systemami sterowania i czujnikami.

Zalety liniowych opraw High-Bay LED

Liniowe oprawy High-Bay LED oferują wyraźne korzyści w porównaniu z innymi rozwiązaniami w specyficznych warunkach.

Ich główną siłą jest dopasowanie do geometrii przestrzeni, co pozwala poprawić równomierność i zredukować straty światła. Przekłada się to na wydajniejsze instalacje, z mniejszą liczbą opraw i niższym zużyciem energii.

Dodatkowo ich konstrukcja pozwala zredukować cienie w złożonych środowiskach, poprawiając widoczność i bezpieczeństwo.

Pod względem konserwacji, długa żywotność i odporność na warunki przemysłowe ograniczają liczbę interwencji serwisowych, szczególnie w przypadku instalacji na dużych wysokościach.

Często zadawane pytania dotyczące liniowych opraw High-Bay LED

Kiedy wybrać oprawy liniowe zamiast UFO?

Oprawy liniowe są bardziej odpowiednie do przestrzeni wydłużonych lub tych z regałami, podczas gdy oprawy UFO lepiej sprawdzają się w otwartych strefach.

Ilu lumenów potrzebuję?

Obliczenia opierają się na wymaganych luksach i powierzchni. Na przykład dla 200 luksów na 500 m² potrzeba 100 000 lm użytecznych, co w rzeczywistej instalacji przekłada się na około 150 000–180 000 lm po uwzględnieniu strat.

Jaka wysokość jest odpowiednia?

Dobrze sprawdzają się w zakresie od 4 do 12 metrów, pod warunkiem każdorazowego dostosowania optyki, aby strumień dotarł prawidłowo do płaszczyzny roboczej.

Czy naprawdę redukują zużycie energii?

Tak. W porównaniu do tradycyjnych systemów pozwalają obniżyć zużycie o 40% do 60%, zwłaszcza gdy zoptymalizowany zostanie rozsył światła.

Czy nadają się do wymagających środowisk przemysłowych?

Tak. Dzięki stopniu ochrony IP65 i solidnej konstrukcji są zaprojektowane do pracy w środowiskach, w których występuje pył, wilgoć oraz intensywne użytkowanie.
