Szyny i Akcesoria Trójfazowe

W oświetleniu komercyjnym i profesjonalnym nie wystarczy wybrać dobrej oprawy. Wynik końcowy zależy również od struktury, na której jest zainstalowana, sposobu dystrybucji zasilania oraz łatwości, z jaką system może być rozbudowywany lub modyfikowany. Dlatego szyny trójfazowe i ich akcesoria stanowią część rozwiązania technicznego od samego początku, szczególnie w przestrzeniach, gdzie oświetlenie musi być regulowane bez konieczności przerabiania instalacji.

Czym są szyny i akcesoria trójfazowe

Szyny trójfazowe to profile elektryczne zaprojektowane do zasilania opraw poprzez trzy niezależne obwody wewnątrz tej samej linii. Pozwala to na włączanie lub wyłączanie różnych grup reflektorów bez konieczności instalowania kilku oddzielnych szyn ani dublowania tras na suficie.

Na poziomie praktycznym system trójfazowy pozwala na znacznie bardziej elastyczną organizację oświetlenia. W sklepie, na przykład, można zarezerwować jedną linię dla witryny, drugą dla oświetlenia obwodowego i trzecią dla strefy centralnej. W przestrzeniach wystawienniczych lub hotelarskich ta sama logika ułatwia tworzenie scen, wzmacnianie konkretnych stref lub dostosowywanie włączania do godzin pracy i rzeczywistego użytkowania przestrzeni.

Mówiąc o szyny i akcesoria, nie odnosi się to tylko do głównego profilu. System obejmuje również zasilania, łączniki proste, łączniki w kształcie L, T lub X, zaślepki końcowe, zawieszenia, łączniki mechaniczne i inne elementy, które pozwalają dopasować układ do rzeczywistego kształtu projektu. Bez tych elementów szyna jest jedynie profilem liniowym o ograniczonych możliwościach.

Dlaczego warto wybrać system trójfazowy

Szyna trójfazowa jest stosowana, gdy instalacja wymaga rzeczywistej elastyczności. W porównaniu do rozwiązań stałych pozwala na przesuwanie opraw, reorganizację tras światła i rozdzielanie obwodów bez prac remontowych. Ta zdolność jest szczególnie przydatna w handlu, showroomach, przestrzeniach wystawienniczych, gastronomii, galeriach, biurach typu open space czy dowolnym środowisku, w którym układ zmienia się w czasie.

Jest to również logiczny wybór, gdy chce się uniknąć zbyt sztywnej instalacji od pierwszego dnia. W wielu projektach rozmieszczenie produktów, mebli czy stref wyróżnionych nie pozostaje takie samo przez lata. Dzięki szynie trójfazowej system może się dostosować bez przerabiania sufitu, bez otwierania nowych linii i bez uszczerbku dla estetyki całości.

Z technicznego punktu widzenia kolejną ważną zaletą jest porządek. Jedna trasa może rozwiązać różne potrzeby włączania i pozycjonowania, co pomaga uprościć widoczną instalację i zachować czystszy odbiór przestrzeni.

Elementy składające się na system szyny trójfazowej

Choć z zewnątrz może się to wydawać prostą instalacją, wynik zależy od prawidłowego połączenia kilku elementów. Każde akcesorium pełni określoną funkcję i warto ją dobrze zrozumieć przed zdefiniowaniem montażu.

Szynoprzewód elektryczny

To podstawa systemu. Montuje się go natynkowo lub w sposób zawieszany i mieści on przewody, które pozwalają zasilać trójfazowe reflektory LED. Zazwyczaj wykonany jest z aluminium z izolowanymi przewodami wewnątrz i sprzedawany w różnych długościach, aby dopasować układ do projektu. Poza wykończeniem czy kolorem ważne jest, aby oferował kompatybilność mechaniczną i elektryczną z przewidzianymi reflektorami i łącznikami.

Zasilania i łączniki początkowe

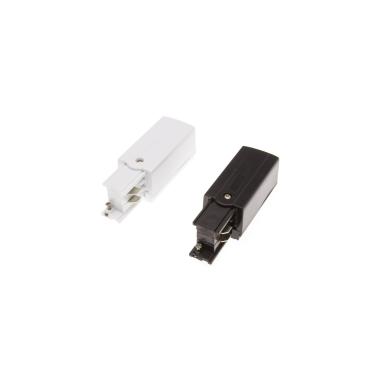

Zasilanie to element, który wprowadza prąd do szyny. Może znajdować się na jednym z końców lub w pozycji pośredniej, zgodnie z projektem trasy i logiką instalacji. Właściwy wybór tego punktu jest kluczowy dla ułatwienia montażu i uniknięcia improwizowanych rozwiązań po zainstalowaniu szyny.

W prostych projektach liniowych zasilanie końcowe zazwyczaj wystarcza. W bardziej złożonych kompozycjach lub przy kilku połączonych odcinkach, może być lepiej zasilać ze środka lub z kilku punktów, aby zrównoważyć system i uprościć okablowanie.

Łączniki proste, L, T i X

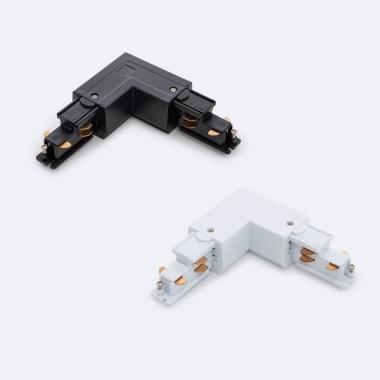

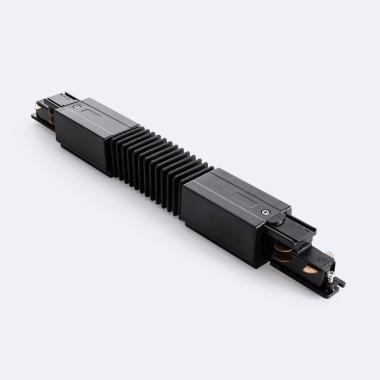

Te elementy pozwalają budować trasy dopasowane do rzeczywistej architektury. Łącznik prosty łączy dwa odcinki w linii; łącznik L rozwiązuje narożniki; łącznik T pozwala na odejście do innego odcinka; a łącznik X jest przydatny w bardziej otwartych kompozycjach lub na sufitach, gdzie oświetlenie rozchodzi się w kilku kierunkach.

Nie są to tylko akcesoria kształtujące. Muszą one również zachowywać ciągłość elektryczną i stabilność mechaniczną, dlatego warto zawsze wybierać elementy kompatybilne z wybranym systemem. Źle dopasowany łącznik może powodować luzy, błędy styku lub nieestetyczne wykończenie.

Zaślepki końcowe, zawieszenia i akcesoria montażowe

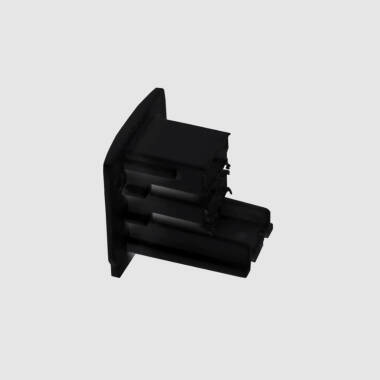

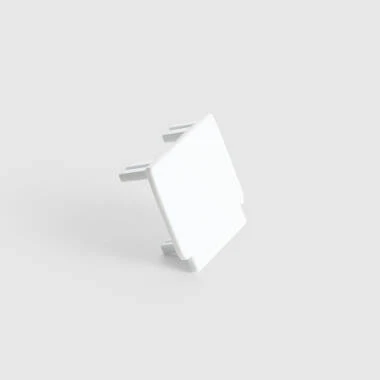

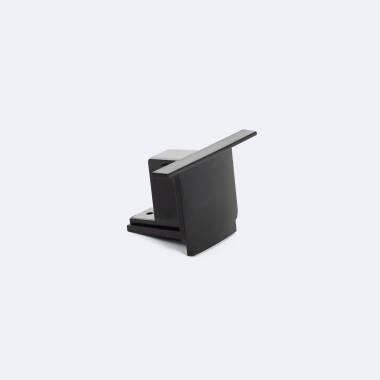

Zaślepki końcowe zamykają szynę, gdy trasa nie jest kontynuowana, poprawiając bezpieczeństwo i wykończenie. Zestawy do zawieszania pozwalają zainstalować system poniżej sufitu, gdy zachodzi potrzeba obniżenia linii, co jest powszechne w lokalach o dużej wysokości lub w przestrzeniach, gdzie szuka się skali bliższej płaszczyźnie ekspozycji.

Istnieją również akcesoria mocujące, klipsy i specyficzne elementy do adaptacji montażu do różnych powierzchni. Choć często uważa się je za drugorzędne, bezpośrednio wpływają na stabilność całości i czystość wizualną gotowej instalacji.

Jak wybierać szyny trójfazowe i akcesoria

Wybór systemu nie powinien opierać się wyłącznie na długości czy cenie. W tego typu produktach liczą się kompatybilność, rodzaj montażu, możliwość rozbudowy i spójność wszystkich elementów zestawu.

Długość trasy i rozkład przestrzeni

Przed wyborem akcesoriów warto zdefiniować rzeczywisty układ. Prostokątny lokal z centralną linią nie wymaga takiego samego podejścia jak sklep z obwodem, narożnikami, wyróżnionymi strefami i różnicami wysokości. Im lepiej przeanalizowana trasa od początku, tym czystsza i bardziej funkcjonalna będzie instalacja.

W małych przestrzeniach komercyjnych mogą wystarczyć jeden lub dwa dobrze zaplanowane odcinki liniowe. W większych projektach powszechne jest łączenie linii podłużnych z odgałęzieniami lub skrzyżowaniami, aby towarzyszyły witrynom, ciągom komunikacyjnym, ścianom ekspozycyjnym czy centralnym stołom.

Rodzaj montażu

Szyna trójfazowa może być zainstalowana natynkowo lub zawieszona. Wybór zależy od wysokości sufitu, estetyki projektu oraz odległości, na jakiej warto umieścić reflektory względem oświetlanej płaszczyzny. Przy bardzo wysokich sufitach lekkie obniżenie linii może poprawić wydajność reflektorów i nadać całości lepsze proporcje.

Wpływ ma również architektura. W lokalach z widocznymi instalacjami, sufitami technicznymi lub otwartymi strukturami szyna zawieszana może się dobrze zintegrować. W czystszych przestrzeniach lub przy niskich sufitach zazwyczaj lepiej sprawdza się instalacja natynkowa, bardziej dyskretna i bezpośrednia.

Możliwość przyszłych modyfikacji

Jedną z wielkich zalet szyny trójfazowej jest to, że dopuszcza zmiany bez prac remontowych. Aby jednak naprawdę skorzystać z tej zalety, system musi być zaprojektowany z pewnym marginesem. Pozostawienie punktów rozbudowy, przewidzenie łączników lub wybór logicznego rozkładu obwodów znacznie ułatwia przyszłe powiększenia lub reorganizacje.

W dynamicznych projektach, takich jak sklepy sezonowe, showroomy czy przestrzenie zmieniające układ, to przewidywanie okazuje się szczególnie przydatne. Dobry system szynowy nie tylko rozwiązuje potrzeby teraźniejszości, ale także zapobiega niepotrzebnym ograniczeniom, gdy przestrzeń ewoluuje.

Na co zwrócić uwagę przy instalacji

System szyny trójfazowej działa najlepiej, gdy układ odpowiada logice przestrzeni, a nie tylko geometrii sufitu. Przed instalacją warto zdefiniować, które strefy mają być oświetlone, które obwody powinny pozostać oddzielone i jak przewiduje się, że zmieni się użytkowanie lokalu w czasie.

Ważne jest również zachowanie ciągłości między wszystkimi komponentami. Mieszanie profili, łączników i akcesoriów z różnych systemów może powodować problemy z dopasowaniem, utratę stabilności lub awarie elektryczne. W tego typu instalacjach pozorna kompatybilność wizualna nie zawsze gwarantuje poprawne działanie.

Liczy się również wyrównanie i wykończenie. W sektorze retail i contract szyna stanowi część widocznego języka sufitu. Dlatego warto zadbać o łączniki, zawieszenia, wykończenia i punkty zasilania, aby system nie tylko działał dobrze, ale był zintegrowany z zachowaniem czystości formy.

Często zadawane pytania dotyczące szyn trójfazowych i akcesoriów

Jaka jest różnica między szyną trójfazową a jednofazową?

Główna różnica tkwi w liczbie dostępnych obwodów. Szyna jednofazowa pracuje na jednej linii włączania, podczas gdy trójfazowa pozwala na trzy niezależne obwody wewnątrz tego samego profilu. Ułatwia to rozdzielanie stref, scen lub zastosowań bez konieczności instalowania kilku fizycznych linii.

Czy akcesoria są uniwersalne?

Nie zawsze. Choć na pierwszy rzut oka wiele profili i złączy wydaje się podobnych, nie wszystkie oferują tę samą kompatybilność mechaniczną i elektryczną. Dlatego zaleca się pracę z jednym spójnym systemem i sprawdzenie, czy szyna, łączniki, zasilania i oprawy są przygotowane do współpracy.

Czy można rozbudować instalację szyny trójfazowej w późniejszym terminie?

Tak, to jedna z jej głównych zalet. Jeśli system został dobrze zaplanowany od początku, możliwe jest dodawanie odcinków, zmiana łączników lub dołączenie większej liczby opraw bez przerabiania całej instalacji. Ta możliwość rozbudowy jest szczególnie przydatna w przestrzeniach komercyjnych i wystawienniczych.

Jakie akcesoria są zazwyczaj niezbędne?

Zależy to od trasy, ale zazwyczaj potrzebne są przynajmniej szyna, zasilanie, zaślepki końcowe oraz system mocowania lub zawieszania. Na tej podstawie dodaje się łączniki proste, L, T lub X zgodnie z kształtem trasy i potrzebami projektu.

Czy montaż szyny trójfazowej ma sens w małym lokalu?

Tak, jeśli potrzebna jest elastyczność lub sektorowanie oświetlenia. W małych przestrzeniach może to wydawać się rozwiązaniem bardziej zaawansowanym niż konieczne, ale gdy chce się oddzielić oświetlenie witryny, strefę wewnętrzną i wyróżnione punkty w ramach tej samej linii, system trójfazowy wciąż ma duży sens.
