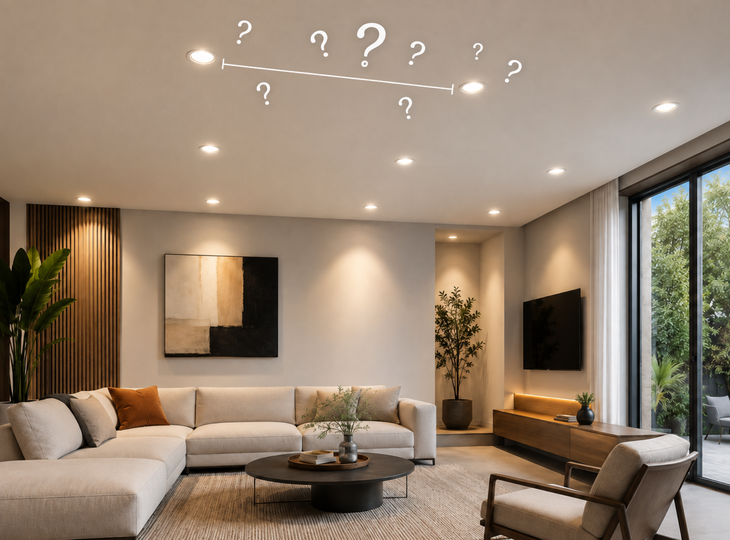

Abstand zwischen LED-Einbaustrahlern: So berechnen Sie den richtigen Abstand

Der Einbau von LED-Einbaustrahlern sorgt für eine unauffällige Beleuchtung, die sich harmonisch in die Decke einfügt. Um jedoch ein gutes Ergebnis zu erzielen, reicht es nicht aus, lediglich hochwertige Leuchten auszuwählen. Es ist außerdem notwendig, den Abstand zwischen den Einbaustrahlern, ihren Abstand zu den Wänden sowie die Anordnung der Lichtquellen korrekt zu berechnen.

Warum es wichtig ist, den Abstand zwischen LED-Einbaustrahlern richtig zu berechnen

Der Abstand zwischen den Downlights bestimmt, wie sich ihre Lichtstrahlen auf der beleuchteten Fläche überlappen. Bei korrektem Abstand wird das Licht gleichmäßig verteilt und Kontraste zwischen verschiedenen Bereichen werden reduziert.

Ein korrekter Abstand ermöglicht zudem eine bessere Ausnutzung des Lichtstroms jeder Leuchte. Auf diese Weise lässt sich die erforderliche Beleuchtungsstärke mit einer angemessenen Anzahl von Lichtpunkten erreichen.

Ziel ist es, sicherzustellen, dass jede Leuchte ausgewogen zum Gesamtergebnis beiträgt.

Folgen einer zu engen Anordnung von Downlights

Wenn Downlights zu dicht beieinander installiert werden, überlappen sich ihre Lichtstrahlen übermäßig. Dies kann zu Bereichen mit zu hoher Lichtintensität und dem Eindruck einer Überbeleuchtung führen.

Zudem kann dies die Blendung verstärken, insbesondere wenn sich die Leuchten im normalen Sichtfeld befinden. Aus energetischer Sicht führt die Installation von mehr Leuchten als nötig zu einem höheren Energieverbrauch und höheren Anschaffungskosten. Darüber hinaus kann die Decke optisch überladen wirken, insbesondere wenn die Downlights einen beträchtlichen Außendurchmesser haben.

Die Nähe der Leuchten garantiert auch nicht unbedingt eine bessere Gleichmäßigkeit. In manchen Fällen führt eine zu dichte Anordnung zu sehr hell beleuchteten Bereichen, während andere Teile des Raums aufgrund einer falschen Positionierung schlecht ausgeleuchtet bleiben.

Häufige Probleme bei zu großem Abstand

Wenn der Abstand zwischen den Downlights zu groß ist, überlappen sich die Lichtstrahlen nicht richtig. Infolgedessen können zwischen den Leuchten dunkle Bereiche entstehen.

Dieser Effekt ist in der Regel am deutlichsten auf dem Boden, auf Arbeitsflächen und an senkrechten Flächen zu erkennen. Der Raum mag beim Blick zur Decke hin ausreichend beleuchtet erscheinen, weist jedoch in den Bereichen, in denen sich Menschen tatsächlich aufhalten, erhebliche Kontraste auf.

Ein zu großer Abstand kann zudem den sogenannten „Lichtfleck“-Effekt hervorrufen. Jedes Downlight beleuchtet einen ganz bestimmten Bereich, während der Raum zwischen den Lichtstrahlen dunkler bleibt.

Dieses Problem tritt häufiger auf, wenn Leuchten mit engen Abstrahlwinkeln verwendet werden oder wenn die Decke niedrig ist. In diesen Situationen hat der Lichtstrahl nicht genügend Abstand, um seinen Durchmesser zu vergrößern, bevor er die beleuchtete Fläche erreicht.

Welche Faktoren bestimmen den Abstand zwischen LED-Downlights?

Der richtige Abstand hängt nicht von einem einzigen Faktor ab. Um eine fundierte Berechnung vornehmen zu können, müssen die Eigenschaften der Leuchten und der Raum, in dem sie installiert werden sollen, analysiert werden.

Lichtstrom

Der Lichtstrom, ausgedrückt in Lumen, gibt die Gesamtlichtmenge an, die vom Downlight abgegeben wird. Er ist ein aussagekräftigerer Wert als die elektrische Leistung, um die Beleuchtungsleistung zu beurteilen.

Watt geben zwar die Leistungsaufnahme an, sagen aber für sich genommen nichts darüber aus, wie viel Licht die Leuchte erzeugt. Zwei Downlights mit derselben Wattzahl können je nach ihrer Effizienz unterschiedliche Lichtströme erzeugen.

Eine Leuchte mit einer höheren Lumenleistung kann einen größeren Bereich ausleuchten oder in größerer Höhe installiert werden. Dies bedeutet jedoch nicht, dass der Abstand zwischen den Leuchten immer vergrößert werden kann. Der Abstrahlwinkel und die Lichtverteilung bleiben entscheidende Faktoren.

Sie sollten es außerdem vermeiden, einen zu großen Abstand allein durch den Einsatz leistungsstärkerer Leuchten auszugleichen. Dieser Ansatz kann zu starken Lichtflecken führen, ohne die Gleichmäßigkeit zwischen den Leuchten ausreichend zu verbessern.

Abstrahlwinkel des Downlights

Der Abstrahlwinkel gibt die Breite an, über die sich das ausgestrahlte Licht verteilt. Downlights mit einem engen Abstrahlwinkel konzentrieren das Licht auf einen kleineren Bereich, während Modelle mit einem weiten Abstrahlwinkel eine größere Fläche abdecken.

Ein enger Abstrahlwinkel kann nützlich sein, um bestimmte Elemente hervorzuheben oder bei hohen Decken. Bei der Allgemeinbeleuchtung müssen die Leuchten jedoch in der Regel enger beieinander angebracht werden, um dunkle Stellen zu vermeiden.

Breite Abstrahlwinkel sorgen für eine umfassendere und gleichmäßigere Lichtverteilung. Sie werden häufig in Anlagen eingesetzt, in denen eine gleichmäßige Allgemeinbeleuchtung ohne scharfe Kontraste erforderlich ist.

Der Abstand zwischen den Downlights muss an den tatsächlichen Abstrahlwinkel des gewählten Modells angepasst werden. Zwei Leuchten mit derselben Leistung erfordern möglicherweise unterschiedliche Abstände, wenn ihre Optik das Licht unterschiedlich verteilt.

Die Wahl der richtigen Wattzahl hilft dabei, die gewünschte Beleuchtungsstärke zu erreichen, ohne die Anlage zu überdimensionieren. Um herauszufinden, welche Wattzahl im jeweiligen Fall am besten geeignet ist, können Sie unseren Leitfaden zur Bestimmung der Wattzahl eines LED-Downlights zu Rate ziehen .

Abmessungen

Länge, Breite und Form des Raums bestimmen die Anzahl der benötigten Reihen und Spalten.

In rechteckigen Bereichen wird in der Regel ein regelmäßiges Rasterlayout verwendet. In schmalen Räumen kann eine einzige Reihe von Downlights ausreichen, während breitere Bereiche mehrere Reihen erfordern.

Unregelmäßige Formen, Säulen und Höhenunterschiede erschweren die Einhaltung eines einheitlichen Abstands. In solchen Fällen kann es erforderlich sein, den Raum in Zonen zu unterteilen und die Anordnung für jede Zone separat zu berechnen.

Auch die Position von Türen, Möbeln und anderen architektonischen Elementen muss berücksichtigt werden. Ein perfekt symmetrisches Raster auf dem Grundriss sorgt nicht immer für die beste Beleuchtung, wenn all diese Hindernisse berücksichtigt werden.

Deckenhöhe

Die Deckenhöhe ist einer der wichtigsten Faktoren. Je größer der Abstand zwischen der Leuchte und der zu beleuchtenden Fläche ist, desto weiter kann sich der Lichtstrahl ausbreiten, bevor er diese erreicht.

Bei hohen Decken ist es in der Regel möglich, den Abstand zwischen den Downlights zu vergrößern, vorausgesetzt, die Leuchten verfügen über einen ausreichenden Lichtstrom. Bei niedrigen Decken hingegen erreicht der Lichtstrahl den Boden oder den Arbeitsbereich mit einem kleineren Durchmesser, sodass es erforderlich sein kann, den Abstand zwischen den Lichtpunkten zu verringern.

Allerdings verringert eine größere Höhe auch die Lichtmenge, die die Fläche erreicht. Aus diesem Grund erfordert eine hohe Decke möglicherweise nicht nur größere Abstände zwischen den Leuchten, sondern auch leistungsstärkere Leuchten oder solche mit geeigneter Optik.

Die Höhe sollte vom Downlight bis zur zu beleuchtenden Fläche gemessen werden. In einem Durchgang kann der Boden als Bezugspunkt dienen, während es in einem Arbeitsbereich ratsam ist, den Abstand zur Arbeitsfläche zu berücksichtigen.

Erforderliche Beleuchtungsstärke

Nicht alle Räume erfordern die gleiche Lichtmenge. Ein Durchgang kann bereits mit einer moderaten Beleuchtungsstärke ausreichend beleuchtet werden, während eine Arbeitsfläche eine intensivere und gezieltere Beleuchtung erfordert.

Wenn eine hohe Beleuchtungsstärke erforderlich ist, kann es notwendig sein, den Abstand zwischen den Downlights zu verringern, den Lichtstrom zu erhöhen oder beide Lösungen zu kombinieren.

Die Allgemeinbeleuchtung muss jedoch nicht unbedingt alle Anforderungen des Raums erfüllen. In vielen Projekten ist es effizienter, Downlights für die Grundbeleuchtung zu verwenden und in Bereichen, in denen Präzisionsarbeiten ausgeführt werden, zusätzliche Leuchten einzusetzen.

Dieser Ansatz vermeidet die Installation einer übermäßigen Anzahl von Leuchten über die gesamte Decke hinweg und ermöglicht eine bessere Anpassung der Beleuchtung an die jeweilige Tätigkeit.

Farbe der Wände und der Decke

Helle Oberflächen reflektieren mehr Licht und tragen dazu bei, es im Raum zu verteilen. Umgekehrt absorbieren dunkle Farben mehr Licht und können einen Raum weniger hell erscheinen lassen.

Ein Raum mit weißen Wänden, einer hellen Decke und Möbeln in sanften Farbtönen benötigt möglicherweise weniger Lichtstrom als ein Raum gleicher Größe mit dunklen Oberflächen.

Auch glänzende Oberflächen beeinflussen die Wahrnehmung von Licht. Sie verstärken zwar die Reflexion, können jedoch bei ungünstiger Positionierung der Downlights zu störender Blendung führen.

Daher sollte der Abstand unter Berücksichtigung des Raums als Ganzes und nicht nur der Grundfläche festgelegt werden.

Vorhandensein von Tageslicht und anderen Lichtquellen

Natürliches Licht kann zu bestimmten Tageszeiten den Bedarf an künstlicher Beleuchtung verringern, sollte jedoch nicht als einziges Kriterium für die Reduzierung der Anzahl von Downlights herangezogen werden.

Die Anlage muss auch nachts oder an Tagen mit wenig Tageslicht funktionsfähig bleiben. Zudem ist die Menge des in einen Raum einfallenden Tageslichts in der Regel nicht gleichmäßig und kann je nach Ausrichtung des Gebäudes, der Größe der Fenster und der Jahreszeit variieren.

Auch das Vorhandensein von Pendelleuchten, Wandleuchten, LED-Streifen und anderen Lichtquellen sollte berücksichtigt werden. Wenn diese Elemente bereits einen Teil des Beleuchtungsbedarfs decken, können Downlights als Ergänzung eingesetzt werden, anstatt die gesamte Beleuchtung des Raums zu übernehmen.

So berechnen Sie den Abstand zwischen LED-Downlights

Die Berechnung kann mithilfe professioneller Beleuchtungssoftware oder durch eine erste Schätzung auf der Grundlage von Höhe, Abstrahlwinkel und Lichtstrom erfolgen.

Für eine unkomplizierte Installation kann eine grobe Richtlinie dabei helfen, einen ersten Grundriss zu erstellen. Dieser sollte dann entsprechend den spezifischen Eigenschaften des Produkts und des Raums angepasst werden.

Allgemeine Regel zur Berechnung des Abstands

Als erste Richtlinie gilt, dass der Abstand zwischen den Downlights in der Regel etwa zwischen der halben und der doppelten Höhe zwischen der Leuchte und der Arbeitsfläche liegt.

Befindet sich ein Downlight beispielsweise etwa 2,5 Meter über dem Boden, kann ein anfänglicher Abstand von 1,25 bis 2,5 Metern als Ausgangspunkt für die Planung der Anordnung dienen.

Dieser Bereich ist breit gefächert, da der endgültige Abstand von der Optik und dem Lichtstrom abhängt. Modelle mit einem engen Abstrahlwinkel erfordern in der Regel Abstände, die näher an der Untergrenze liegen. Downlights mit einem weiten Abstrahlwinkel lassen größere Abstände zu.

In vielen Wohnräumen mit Decken in Standardhöhe bietet ein ungefährer Abstand zwischen 1,2 und 1,8 Metern einen guten Ausgangspunkt. Dieser Wert sollte jedoch eher als Richtwert denn als allgemeingültige Regel betrachtet werden.

So passen Sie die Berechnung entsprechend dem Abstrahlwinkel an

Der ungefähre Abstrahlbereich lässt sich anhand der Höhe und des Abstrahlwinkels abschätzen. Je größer der Abstrahlwinkel, desto größer ist die abgedeckte Fläche.

Ein Downlight mit einem engen Abstrahlwinkel erzeugt einen konzentrierteren Lichtkreis. Um Lücken zwischen den Lichtkegeln zu vermeiden, müssen die Leuchten näher beieinander positioniert werden.

Bei einem weiten Abstrahlwinkel breitet sich der Lichtstrahl weiter aus, was einen größeren Abstand zwischen den Leuchten ermöglicht. Allerdings verteilt er den Lichtstrom auch über eine größere Fläche, sodass die Intensität an jedem einzelnen Punkt geringer sein kann.

Aus diesem Grund sollte der breiteste Abstrahlwinkel nicht allein deshalb gewählt werden, um die Anzahl der Downlights zu reduzieren. Die Optik sollte entsprechend der gewünschten Beleuchtungsart ausgewählt werden.

So ordnen Sie Downlights an der Decke an

Sobald der ungefähre Abstand festgelegt wurde, muss die genaue Position jeder Leuchte bestimmt werden.

Anordnung in Reihen oder in einem Raster

Die Rasteranordnung ist eine der gängigsten Anordnungsformen. Dabei werden die quadratischen LED-Einbaustrahler in parallelen Reihen angeordnet, wobei ein gleichmäßiger Abstand zwischen ihnen eingehalten wird.

Dieses System gewährleistet eine gleichmäßige Beleuchtung und sorgt für ein sauberes, geordnetes Erscheinungsbild. Es eignet sich besonders gut für quadratische oder rechteckige Räume.

Die Reihen sollten zueinander ausgerichtet sein und einen ähnlichen Abstand zu den Wänden einhalten. Wenn die Abmessungen kein perfektes Raster zulassen, ist es besser, kleine symmetrische Anpassungen vorzunehmen, als eine Leuchte deutlich außerhalb der Mitte zu platzieren.

In schmalen Bereichen kann eine einzige zentrale Reihe verwendet werden. Es muss jedoch darauf geachtet werden, dass der Abstrahlwinkel die Seiten ausreichend abdeckt.

Symmetrische Anordnung

Symmetrie trägt dazu bei, die Downlights optisch in die Decke zu integrieren. Die Leuchten sollten auf die Hauptachsen des Raums, die Fenster und etwaige feste Elemente ausgerichtet werden.

Es ist nicht immer notwendig, eine Leuchte genau in der Mitte zu positionieren. In manchen Fällen sorgt eine symmetrische Anordnung um die Mittelachse herum für eine ausgewogenere Wirkung als die Installation eines einzelnen Downlights an dieser Stelle.

Es ist außerdem ratsam, sehr kleine Restabstände an den Wänden zu vermeiden. Wenn die Berechnung zu einer letzten Reihe führt, die zu nahe am Rand liegt, muss das gesamte Layout neu angepasst werden.

Die Anordnung muss vor Beginn der Bohrarbeiten geplant werden, da selbst geringfügige Ausrichtungsfehler nach der Montage der Downlights sehr auffällig werden.

Sobald die Position jeder Leuchte festgelegt ist, folgt im nächsten Schritt die Montage und der elektrische Anschluss. In unserer Schritt-für-Schritt-Anleitung zur Installation eines LED-Downlights erklären wir unter den gesamten Installationsprozess im Detail.

Abstand zu Wänden, Möbeln und architektonischen Elementen

Downlights sollten nicht montiert werden, ohne Möbel und bauliche Elemente zu berücksichtigen.

Eine Leuchte, die direkt über einem hohen Schrank angebracht ist, kann störende Schatten werfen. Ebenso kann ein Downlight, das hinter einem Balken positioniert ist, einen Teil seines Lichtstrahls verlieren.

Sie sollten es außerdem vermeiden, Leuchten an Stellen anzubringen, an denen sie direkte Reflexionen auf Bildschirmen oder glänzenden Oberflächen verursachen könnten.

Fest eingebaute Möbel, Säulen, Türen und Klimaanlagen müssen im Plan eingezeichnet sein, bevor die Aussparungen festgelegt werden.

Häufige Fehler bei der Berechnung des Abstands zwischen LED-Einbaustrahlern

Eine fehlerhafte Planung kann sowohl die Lichtqualität als auch das optische Erscheinungsbild beeinträchtigen.

• Einheitlicher Abstand bei jeder Installation: Der Abstand muss an die Deckenhöhe, den Abstrahlwinkel und den Lichtstrom angepasst werden.
• Sich ausschließlich auf die Wattzahl zu verlassen: Watt gibt die Leistungsaufnahme an. Auch Lumen und die Lichtverteilung müssen berücksichtigt werden.
• Wände, Möbel und Hindernisse nicht berücksichtigen: Eine ungünstige Positionierung kann Schatten, Blendung und ungleichmäßige Ausleuchtung verursachen.
• Mehr Downlights als nötig installieren: Eine Erhöhung der Leuchtenanzahl verbessert nicht immer das Ergebnis und kann den Energieverbrauch sowie die Kosten steigern.

So wählen Sie den richtigen Abstand zwischen LED-Downlights

Der Abstand zwischen LED-Einbaustrahlern sollte unter Berücksichtigung der Deckenhöhe, des Abstrahlwinkels, des Lichtstroms und der Raummaße festgelegt werden.

Diese Richtlinien bieten einen Ausgangspunkt für die Planung der Anordnung, sollten jedoch entsprechend den Produktspezifikationen und der erforderlichen Beleuchtungsstärke angepasst werden.

Die Planung der Anordnung vor dem Bohren, die Überprüfung der technischen Spezifikationen und die Berücksichtigung der Möbel tragen dazu bei, ein ausgewogeneres und effizienteres Ergebnis zu erzielen.
