Durchmesser und Abmessungen von LED-Einbauleuchten: So wählen Sie die richtige Größe aus

Der Durchmesser eines LED-Einbaustrahlers ist eines der ersten Merkmale, die man prüfen sollte, bevor man eine Leuchte austauscht oder eine neue Installation plant.

Die Auswahl des richtigen Modells beschränkt sich jedoch nicht darauf, ein Downlight zu finden, das scheinbar dieselbe Größe wie das bisherige hat. Unter anderem muss auch zwischen den Außenabmessungen der Leuchte und ihren Ausschnittmaßen unterschieden werden.

Was bedeutet der Durchmesser eines LED-Einbaustrahlers?

Der Durchmesser gibt die Gesamtbreite eines Downlights an und wird in der Regel in Millimetern angegeben. Anhand dieses Maßes lässt sich die Größe der Leuchte nach dem Einbau bestimmen und einschätzen, wie sie sich zur Decke und zu den anderen Leuchten verhält.

Zu den technischen Spezifikationen eines Downlights können Maße wie der Außendurchmesser, der Ausschnittdurchmesser, die Gesamthöhe, die Einbautiefe, die Abmessungen des Treibers und die Breite des Außenrahmens gehören.

Diese Maße dienen nicht alle demselben Zweck. Der Außendurchmesser bezieht sich auf die sichtbare Größe des Produkts, während der Ausschnittdurchmesser die Größe der für die Installation erforderlichen Öffnung in der Decke angibt.

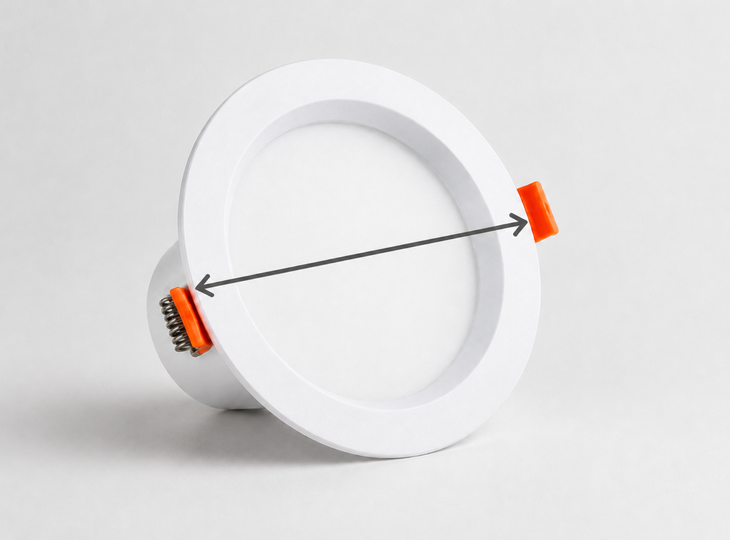

Unterschied zwischen Außendurchmesser und Ausschnittdurchmesser

Die Verwechslung dieser beiden Maße ist einer der häufigsten Fehler beim Kauf eines Downlights.

Außendurchmesser des Downlights

Der Außendurchmesser entspricht der Gesamtgröße der Leuchte. Er umfasst den Ring oder Rahmen, der an der Decke anliegt und nach der Installation sichtbar bleibt.

Ein Downlight kann beispielsweise einen Außendurchmesser von 180 Millimetern haben. Dies entspricht in etwa der Fläche, die vom Raum aus sichtbar ist, bedeutet jedoch nicht, dass die Öffnung in der Decke dieselbe Größe haben muss.

Der Außendurchmesser muss größer sein als die Aussparung, damit der Rahmen an der Decke anliegen und die Ränder der Öffnung verdecken kann.

Dieses Maß sollte auch beim Austausch einer alten Leuchte überprüft werden. Selbst wenn das neue Modell mit der Aussparung kompatibel ist, kann ein zu kleiner Rahmen sichtbare Spuren oder Unebenheiten hinterlassen, die bei der vorherigen Installation entstanden sind.

Durchmesser der Aussparung oder Einbaulochung

Der Ausschnittdurchmesser gibt die Größe der Öffnung an, die für den Einbau des Downlights in die abgehängte Decke erforderlich ist. Er ist das wichtigste Maß beim Austausch einer Einbauleuchte.

In technischen Spezifikationen kann er unter Bezeichnungen wie „Ausschnittdurchmesser“, „Ausschnittgröße“ oder „Ausschnitt-Ø“ aufgeführt sein.

All diese Begriffe beziehen sich auf die Öffnung, in der die Federn oder Befestigungslaschen aufliegen müssen. Die Bohrung muss der Geometrie des Produkts entsprechen und darf nicht nur dessen maximale Breite abdecken.

Gängige Größen für LED-Einbaustrahler

Es gibt keinen einheitlichen Standarddurchmesser, der für alle Downlights gilt. Die Abmessungen variieren je nach Leistung, Design, Optik, Wärmeableitungssystem und Verwendungszweck.

Als allgemeine Richtlinie lassen sich folgende Bereiche unterscheiden:

Ungefähre Größe	Übliche mm	Typische Anwendungsbereiche
Kompaktes Downlight	65–100 mm	Eingangsbereiche, kleine Räume und Flure
Mittlere bis große Downlights	100–160 mm	Größere Räume, Büros und Verkaufsräume
Großformat	Über 160 mm	Große gewerbliche Einrichtungen und Großraumbereiche

Diese Angaben dienen lediglich als Richtwerte und ersetzen nicht das technische Datenblatt. Zwei Downlights mit demselben Außendurchmesser können unterschiedliche Ausschnittmaße erfordern.

So messen Sie die Aussparung für ein Downlight richtig

Die Messungen müssen bei ausgeschalteter Stromversorgung und nach dem Ausbau der vorhandenen Leuchte vorgenommen werden.

1. Entfernen Sie die vorhandene Downlight-Leuchte

Die meisten Einbau-Downlights sind mit Federn oder seitlichen Laschen befestigt. Um sie zu entfernen, ziehen Sie vorsichtig am Rahmen, bis die Befestigungselemente sichtbar werden.

Die Federn können einen erheblichen Druck ausüben. Es ist ratsam, sie vor dem vollständigen Ausbau der Leuchte zu sichern, um Schäden an der Decke oder an Ihren Händen zu vermeiden.

Nach dem Ausbau trennen Sie das Downlight je nach verwendetem System vom Treiber oder vom Netzteil.

2. Messen Sie die Öffnung

Bei einer runden Öffnung messen Sie den Abstand zwischen zwei gegenüberliegenden Enden durch die Mitte. Es wird empfohlen, die Messung in zwei Richtungen zu wiederholen, um sicherzustellen, dass die Öffnung gleichmäßig ist.

Wenn eine Seite 150 Millimeter und die andere 153 Millimeter misst, sollte ein Modell gewählt werden, das mit beiden Maßen kompatibel ist. Man sollte nicht davon ausgehen, dass die Öffnung perfekt kreisförmig ist, insbesondere wenn sie von Hand ausgeschnitten wurde.

Bei dieser Art der Installation gehören runde LED-Einbaustrahler zu den gängigsten Optionen, da sie sich problemlos in Decken und abgehängte Decken integrieren lassen.

Bei einer quadratischen Öffnung sollten sowohl die Breite als auch die Länge gemessen werden. Es ist außerdem ratsam, die Diagonalen zu überprüfen: Sind diese gleich lang, ist der Ausschnitt korrekt rechtwinklig. Um die Form der Öffnung zu erhalten und ein einheitliches Erscheinungsbild zu erzielen, sollten quadratische LED-Einbaustrahler mit passenden Ausschnittmaßen ausgewählt werden.

3. Tiefe prüfen

Die Kompatibilität hängt nicht allein vom Durchmesser ab. Innerhalb der abgehängten Decke muss ausreichend Platz vorhanden sein, um das Leuchtengehäuse, den Treiber, die elektrischen Anschlüsse, die Befestigungsfedern und die Verkabelung unterzubringen.

Im Inneren der Decke können sich Dämmmaterial, Rohre, Balken usw. befinden. Ein mit der Aussparung kompatibles Downlight lässt sich möglicherweise nicht installieren, wenn eines dieser Elemente die Einbautiefe einschränkt.

4. Den sichtbaren Rahmen prüfen

Der Außendurchmesser muss die Öffnung vollständig abdecken. Außerdem muss er eventuelle Beschädigungen verdecken, die durch die vorherige Leuchte verursacht wurden.

Ist der neue Rahmen zu klein, können Flecken oder Spuren sichtbar bleiben. In solchen Fällen ist es möglicherweise ratsam, ein Downlight mit einem etwas größeren Rahmen zu wählen, bevor Sie mit der Installation fortfahren. Wenn Sie Informationen zur korrekten Installation eines Downlights benötigen, stellen wir Ihnen eine Schritt-für-Schritt-Anleitung zur Verfügung, die Ihnen hilft, den Vorgang sicher und einfach durchzuführen.

So wählen Sie die richtige Größe eines LED-Downlights aus

Die geeignete Größe hängt von der vorhandenen Aussparung, den Raumabmessungen und dem benötigten Lichtbedarf ab.

Verfügbare Aussparung

Beim Austausch einer Leuchte ist die vorhandene Aussparung der entscheidende Faktor. Die neue Leuchte muss eine kompatible Aussparungsgröße und einen ausreichend großen Rahmen aufweisen.

Falls das Downlight eine etwas größere Aussparung erfordert, kann eine Vergrößerung der Öffnung in Betracht gezogen werden. Vor dem Ausschneiden sollten Sie eventuelle Verkleidungen, Kabel und andere Einrichtungselemente lokalisieren.

Ist eine kleinere Aussparung erforderlich, muss ein Adapterring verwendet werden. Die Leuchte darf nicht wackelig auf dem Rand aufliegen.

Raumproportionen

Die Abmessungen des Downlights sollten an die Größe des Raums und die Deckenhöhe angepasst werden. In kleinen Räumen tragen kompakte Modelle dazu bei, ein leichtes und harmonisches Erscheinungsbild zu bewahren, während in großzügigen Räumen größere Formate eingesetzt werden können, um eine übermäßige Anzahl von Lichtpunkten zu vermeiden.

Auch der Abstand zwischen den Leuchten, der Lichtstrom jeder einzelnen Leuchte und die Anordnung der Möbel sollten berücksichtigt werden, um eine ausgewogene Installation und eine gleichmäßige Beleuchtung zu erzielen.

Deckenhöhe

Bei Decken in Wohnräumen mit Standardhöhe eignen sich in der Regel Downlights mit großem Abstrahlwinkel und regelmäßigen Abständen gut.

Als Richtwert gilt für Deckenhöhen von etwa 2,4 bis 2,7 Metern ein Abstand von 1 bis 1,5 Metern für die Allgemeinbeleuchtung, wobei dieser Wert je nach Lumenleistung und Abstrahlwinkel des jeweiligen Modells angepasst werden sollte.

Bei hohen Decken kann es erforderlich sein, den Lichtstrom zu erhöhen, ein stärker fokussiertes optisches System zu verwenden oder den Abstand zu verringern. Die bloße Wahl eines größeren Durchmessers garantiert nicht, dass das Licht den vorgesehenen Bereich ausreichend ausleuchtet.

Lichtmenge

Der Durchmesser eines Downlights allein bestimmt nicht, wie viel Licht es abgeben kann. Ein kompaktes Modell mit guter Lichtausbeute kann mehr Lumen liefern als ein größeres Modell.

Daher ist es beim Vergleich verschiedener Optionen ratsam, den Lichtstrom, die Leistungsaufnahme, den Wirkungsgrad, den Abstrahlwinkel und die Blendungsbegrenzung zu prüfen. Die Wattangabe gibt die von der Leuchte aufgenommene elektrische Leistung an, während die Lumenangabe die tatsächlich abgegebene Lichtmenge widerspiegelt.

Zusammenhang zwischen Durchmesser, Wattzahl und Lumen

Obwohl Downlights mit höherer Wattzahl in der Regel eine größere Oberfläche und eine bessere Wärmeableitung erfordern, gibt es keine feste Entsprechung zwischen Durchmesser und Helligkeit.

Die Größe kann aus verschiedenen Gründen zunehmen, beispielsweise zur Verbesserung der Wärmeableitung, zur Reduzierung der Blendung oder zur Integration eines höheren Rahmens. Aus diesem Grund können zwei Downlights mit demselben Durchmesser unterschiedliche Wattzahlen und Lichtströme aufweisen.

Um die Effizienz zu beurteilen, sollte das Verhältnis von Lumen pro Watt betrachtet werden. Ein Downlight, das bei 12 W 1.200 Lumen erzeugt, ist effizienter als eines, das 15 W benötigt, um denselben Lichtstrom zu liefern.

Auch die Lichtverteilung muss analysiert werden. Eine Leuchte kann zwar viele Lumen abgeben, diese jedoch in einem Lichtstrahl bündeln, der für die allgemeine Raumbeleuchtung zu eng ist.

Tipps zur Auswahl des richtigen Modells

Letztendlich trägt die Wahl der richtigen Downlight-Größe dazu bei, ein ausgewogeneres Ergebnis zu erzielen, das zum Raum passt. Die Leuchte sollte sich harmonisch in die Decke einfügen, ohne zu groß zu wirken oder unbemerkt zu bleiben.

Eine passende Wahl trägt zu einer übersichtlicheren und besser ausgeleuchteten Raumgestaltung bei. Das Ziel ist es nicht, das größte oder kleinste Format zu wählen, sondern dasjenige, das am besten zum Raum passt.

Die Analyse aller genannten Variablen vor dem Kauf hilft, Unvereinbarkeiten zu vermeiden und sorgt für eine sicherere und effizientere Beleuchtung.
