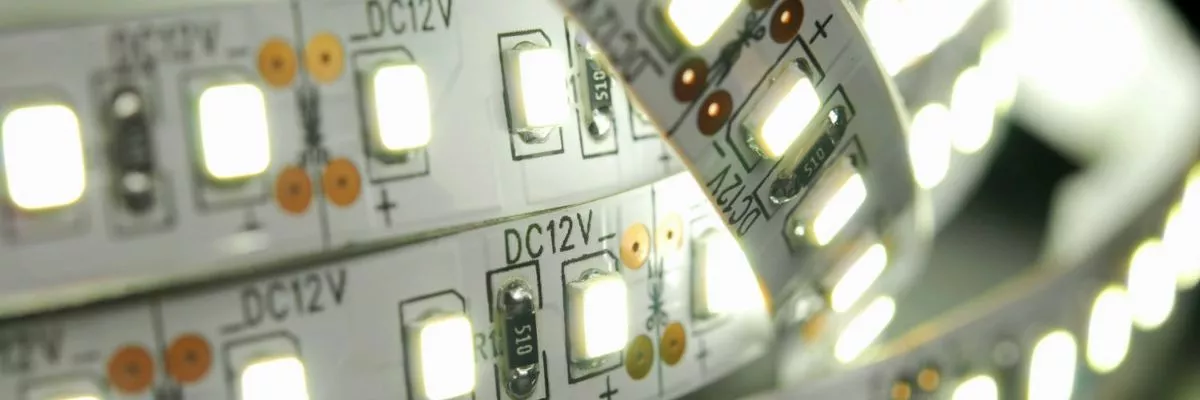

LED strips zijn een zeer veelzijdige en leuke vorm van verlichting die een wereld aan mogelijkheden heeft geopend op het gebied van verlichting. Hieronder leggen we de elektrische principes van een LED strip uit en hoe je deze kunt installeren.
Kennis van deze principes kan erg handig zijn bij het uitvoeren van de installatie. Hoewel de installatie eenvoudig is, kan onjuiste installatie leiden tot prestatieproblemen.
5m ledstrip 36w en 30led/m met voeding
Wat voor soort LED-strips kunnen we vinden?
LED strips zijn verkrijgbaar in verschillende bedrijfsspanningen; de meest voorkomende zijn:
LED strips 220V zijn minder flexibel en hebben een groter formaat door hun isolatie. Deze modellen onderscheiden zich door hun installatiegemak, omdat ze rechtstreeks op de voeding worden aangesloten. We kunnen tot 50 meter strip aansluiten, afhankelijk van het type strip en de gebruikte controller.
Binnen de laagspanning DC LED strips vinden we 12 V, 24 V, 48 V en 5 V. Deze strips onderscheiden zich ook door hun eenvoudige installatie omdat ze een zelfklevende achterkant hebben.
LED Strip 220V DC SMD5050 60LED/m 1m
Elektrische basisprincipes van een LED strip
Een LED strip bestaat uit lichtgevende diodes die verdeeld zijn over een flexibel circuit. Elk deel bevat weerstanden die verantwoordelijk zijn voor het regelen van de stroom door de diodes. Naarmate de lengte van de installatie toeneemt, neemt de spanning echter geleidelijk af, wat de uniformiteit van het licht beïnvloedt. Daarom is er een maximale lengte per sectie vastgesteld en bij langere installaties is het nodig om extra voedingsinjectiepunten toe te voegen om een consistente verlichting te behouden.
LED-dichtheid
LED dichtheid wordt uitgedrukt als het aantal diodes per meter en bepaalt de verdeling van het licht langs de strip. Het is een noodzakelijke parameter bij het ontwerp van een installatie, omdat het een directe invloed heeft op het energieverbruik en de warmtedissipatie.
De meest voorkomende waarden op de markt zijn 30 LED/m, 60 LED/m, 120 LED/m, 140 LED/m en 320 LED/m.
Een lage dichtheid genereert meer uitgesproken lichtpunten en minder continue verlichting, terwijl een hoge dichtheid een meer uniforme lichtlijn produceert en meer verlichting biedt.
Vermogen
Het vermogen van een LED strip wordt uitgedrukt in watt per meter (W/m) en definieert het elektrische verbruik per lengte-eenheid; met deze waarde wordt het totale systeemverbruik berekend.
De basisberekening wordt uitgevoerd door het vermogen per meter te vermenigvuldigen met de totale geïnstalleerde lengte, waardoor de werkelijke belasting van het systeem wordt verkregen. Bovendien heeft het vermogen een directe invloed op de warmteproductie. Hoe hoger het verbruik, hoe groter de behoefte aan warmteafvoer, vooral bij continue installaties of in slecht geventileerde ruimtes.
Watt per meter (W/m) × lengte (m) = totaal verbruik (W).
Bij het kiezen van de voeding wordt aanbevolen om een veiligheidsmarge van +20% toe te voegen aan het berekende verbruik om stabiliteit te garanderen.
Bescherming
De beschermingsgraad (IP) geeft aan in welke mate de LED-strip bestand is tegen het binnendringen van stof en water. Deze waarde bepaalt in welk type omgeving de strip kan worden geïnstalleerd zonder dat de werking wordt beïnvloed.
IP20 is bedoeld voor droge binnenomgevingen zonder blootstelling aan vocht. IP65 bevat een afdichtingslaag die beschermt tegen stof (niveau 6) en tegen waterstralen onder lage druk vanuit elke hoek.
Hoe installeer je een LED-strip stap voor stap?
1. Systeemontwerp
Vanaf het begin moet de structuur van de installatie worden bepaald om een goede werking te garanderen. Het wordt aanbevolen om de volgende punten te bekijken:
Totale lengte: Geeft de totale lengte van de installatie aan en maakt berekening van het elektriciteitsverbruik mogelijk.
Locatie stroomtoevoer: Definieert het punt van energie-input om een stabiele verlichting te behouden langs de hele strip.
Type regeling: Bepaalt hoe het licht wordt beheerd, zoals inschakelen en aanpassen van intensiteit of kleur.
Bedradingssectie: Moet worden geselecteerd op basis van de vereiste stroomsterkte om elektrische verliezen en oververhitting te voorkomen. Het moet worden berekend om ervoor te zorgen dat de totale spanningsval niet meer dan 3-5% van de nominale spanning bedraagt, wat cruciaal is in laagspanningssystemen.
Voor de installatie moet gecontroleerd worden of het systeem correct werkt binnen de juiste elektrische parameters. De spanningscompatibiliteit tussen de voeding en de LED-strip moet worden gecontroleerd.
3. Snijden en aansluiten
LED-strips kunnen alleen worden doorgeknipt op de punten die door de fabrikant zijn gemarkeerd, omdat ze zijn ontworpen om de elektrische continuïteit van het circuit te behouden. Zodra de lengte is aangepast, kunnen aansluitingen worden gemaakt met behulp van LED strip connectoren of direct solderen. Ongeacht de gekozen methode moeten alle verbindingen goed worden geïsoleerd en beschermd om kortsluiting te voorkomen en ze te beschermen tegen vocht. Dankzij deze gids leer je hoe je een LED strip op de juiste manier knipt.
Wanneer we de ledstrip moeten knippen, moeten we ervoor zorgen dat we dit doen op de gemarkeerde punten volgens het ledstripmodel.
12v ledstrip waar we het gebied kunnen zien waar de strip geknipt kan worden.
4. Installatie
Sluit de voeding aan op het lichtnet en op de strip. De prestaties van de lijm op LED-strips kunnen echter variëren en zijn afhankelijk van de staat van het oppervlak. Voor een goede hechting moet er druk worden uitgeoefend en moet er op een schoon oppervlak worden gewerkt.
5. Thermisch beheer
Temperatuur kan de LED’s aantasten en hun werking beïnvloeden. Om de warmteontwikkeling onder controle te houden, is het aanbevolen om aluminium profielen te gebruiken die de warmteafvoer verbeteren. Vermijd anderzijds installatie op isolerende oppervlakken die warmte vasthouden en bedek de strip niet volledig om luchtcirculatie mogelijk te maken.
Aandachtspunten bij het installeren van LED-strips op hout
Hout heeft bijzondere eigenschappen die van invloed zijn op de bevestiging en warmteafvoer. Het wordt aanbevolen om rekening te houden met de volgende specificaties:
Thermisch beheer in hout
Hout is een poreus materiaal met een lage thermische geleidbaarheid. Deze eigenschap vermindert de dissipatiecapaciteit, wat leidt tot warmteophoping, wat na verloop van tijd kan leiden tot het falen van de lijm. Bovendien wordt het aluminium profielen in strips met een hoog vermogen of strips die lang aanblijven een essentiële veiligheidsvereiste, omdat het als een onbrandbare thermische barrière fungeert die het risico van houtontbranding vermindert.
Voorbereiding van het oppervlak
Voor een goede hechting van de LED-strip op hout is het nodig om het oppervlak vooraf voor te bereiden. Licht schuren kan helpen om het oppervlak egaal te maken en stof en resten te verwijderen. Bij zeer poreus hout is het aan te raden om het oppervlak te verzegelen om de hechting te verbeteren.
Bevestigingssystemen
Er zijn situaties waarin de lijm op de LED-strip niet voldoende ondersteuning biedt, zodat aanvullende bevestigingssystemen worden aanbevolen. De meest gebruikte opties zijn aluminium profielen, die stijf zijn en de warmteafvoer verbeteren.
Integratie in meubilair
In sommige meubelen is het gebruikelijk om kanalen in het hout te frezen om de LED-strip in onder te brengen. Deze techniek biedt bescherming tegen stoten of slijtage, verbetert de visuele integratie en zorgt in combinatie met aluminium profielen voor een betere warmteafvoer.
De LED-strip in detail aansluiten op de voeding
Om het werkend te krijgen, moeten we het uiteinde van de LED-strip aansluiten op de connector en de connector op de voeding. Hiervoor verbinden we de RODE en ZWARTE draden van de strip als volgt met de uitgang van de voeding:
Teken + of +V met RODE draad
Teken – of -V met ZWARTE kabel
Als het een RGB LED strip of dimbare LED-strip is, plaatsen we een CONTROLLER/DIMMER tussen de strip en de voeding om de kleur/intensiteit te kunnen kiezen.
De dimensionering van de controller moet worden uitgevoerd op basis van de totale stroom die de installatie zal vragen. Hiervoor is het nodig om het totale verbruik van de LED-strip te berekenen en te controleren of de controller die belasting ondersteunt met een veiligheidsmarge van 15-20%. Een te kleine controller kan tot storingen leiden.
Wat de fysieke installatie betreft, is het aanbevolen om de controller te plaatsen in een ruimte met voldoende ventilatie. Warmteontwikkeling in deze elektronische apparaten kan de prestaties beïnvloeden.
Hieronder ziet u een installatievoorbeeld:
Sluit de controller aan op de strip.
Sluit de voeding aan
We kunnen nu de kleur en intensiteit van onze strip aanpassen.
Vergeet niet dat we bij Ledkia ook LED stripkits hebben met alle onderdelen klaar voor installatie.
Hoe bepaal je de voeding die nodig is voor een LED Strip?
De voeding die nodig is om de strip van stroom te voorzien hangt af van het totale wattage (W) van de strip, dat wordt bepaald door de lengte van de strip en de LED’s per meter. Daarnaast moeten we rekening houden met de efficiëntie van de voeding die we zullen gebruiken om de strip van stroom te voorzien.
Hoewel het altijd nodig is om het verbruik van de aan te schaffen strip te controleren, omdat dit per product kan verschillen, is het typische stroomverbruik zoals weergegeven in de onderstaande tabel:
Aantal LED’s/m
W/m van de strip
60 LED/m
5 W/m
140 LED/m
12 W/m
De volgende vergelijking wordt gebruikt voor de berekening:
Pfte = L x Wm /Feff
Pfte is het vermogen van de bron die we nodig hebben, L de lengte van de strip, Wm de watt per meter die de strip verbruikt en Feff de efficiëntie van de voeding.
Als we dus 8 meter strip van 60 LED/m hebben en een bron met een rendement van 85% (nog een gegeven om te controleren in het gekochte product), dan hebben we nodig: Pfte = 8 x 5 / 0,85 = 47,06 W. Dan moeten we de bron installeren met een onmiddellijk hoger nominaal vermogen, in dit geval 60W.
36W 12V universele voeding
Elektrische verdeling in lange installaties
Bij lange installaties is het belangrijk om rekening te houden met de elektrische distributie. Zoals eerder vermeld, kan dit type installatie verliezen lijden door weerstand in het circuit, wat leidt tot spanningsdalingen en ongelijkmatige verlichting tussen het begin en het einde van de strip.
Om deze effecten te vermijden, is het aan te raden om stroominjectiesystemen toe te passen op meerdere punten langs de installatie. Deze methode bestaat uit het voeden van de strip vanaf meer dan één locatie om de elektrische belasting te verminderen die door het hele circuit loopt vanaf één uiteinde. Op deze manier worden consistentere spanningsniveaus gehandhaafd over de hele lengte.
Een andere veelgebruikte methode is het gebruik van parallelle bedrading in lineaire of perimeterstraten. Hierdoor kan de stroom gelijkmatig worden verdeeld, waardoor overbelasting in een enkele geleider wordt voorkomen.
Onderhoud van LED strips
Het is belangrijk om preventief onderhoud uit te voeren om de duurzaamheid te verbeteren. Een van de belangrijkste taken is het controleren van de elektrische aansluitingen. Bij continu gebruik kunnen onstabiele contactpunten of verslechterde soldeerverbindingen ontstaan.
Zoals eerder vermeld, helpt het controleren van de temperatuur bij het detecteren van overmatige warmteontwikkeling. Als er gebieden met verlies van lichtintensiteit worden gedetecteerd, is het aan te raden om de aangetaste delen te vervangen in plaats van te proberen de fouten te herstellen. Als je meer informatie nodig hebt, vind je hier een gids over de factoren die de levensduur van LED strips beïnvloeden en hoe je deze kunt verlengen.
Door al deze aanbevelingen op te volgen, is het mogelijk om een goede installatie en onderhoud te realiseren zonder voortijdige defecten.
