Guide étape par étape pour l’installation d’un panneau LED au plafond

Les panneaux LED constituent l’une des solutions d’éclairage les plus pratiques pour les habitations, les bureaux et les espaces commerciaux. Leur design discret, leur diffusion uniforme de la lumière et leur faible consommation d’énergie permettent d’éclairer de grandes surfaces sans avoir recours à des luminaires encombrants ni créer d’ombres trop marquées.

Bien que leur installation puisse sembler simple, la procédure varie considérablement en fonction du type de plafond et des caractéristiques du panneau lui-même.

Qu’est-ce qu’un panneau LED et de quels composants se compose-t-il ?

Un panneau LED est un luminaire plat conçu pour diffuser la lumière de manière homogène sur une grande surface. Il se compose généralement d’un cadre, d’une plaque diffuseur, d’un système optique interne, de modules LED et d’un driver chargé de convertir et de réguler le courant électrique.

La plupart des panneaux LED fonctionnent à l’aide d’un driver externe. Ce composant reçoit le courant alternatif provenant du réseau électrique et le convertit en tension et courant continus requis par les LED.

Produits recommandés

En Stock, Livré sous 24/48h

9.99 €

Panneau LED 60x60 cm 42W 4200lm PHILIPS Certadrive

Voir Produit

En Stock, Livré sous 24/48h

14.99 €

Panneau LED 60x60cm Solid CCT 40W 4000lm

Voir Produit

En Stock, Livré sous 24/48h

17.99 €

Panneau LED Solide 60x30cm 32W 3200lm Solid

Voir Produit

En Stock, Livré sous 24/48h

21.99 €

Panneau LED 60x60 cm 40W 4000lm Dimmable

Voir Produit

Types d’installation des panneaux LED

La méthode d’installation d’un panneau LED dépend principalement du type de plafond disponible. Les systèmes les plus courants sont le montage encastré, le montage en saillie et l’installation suspendue.

Montage encastré dans un faux-plafond

Il s’agit de l’option la plus courante pour l’éclairage des bureaux, des espaces commerciaux et des cuisines équipés de faux-plafonds. Le panneau LED est intégré à la surface, pratiquement au ras du reste du plafond, offrant ainsi une finition épurée et discrète.

Ce système comprend des plafonds suspendus accessibles ou démontables, constitués de dalles modulaires pouvant être retirées pour accéder aux installations techniques situées au-dessus. Dans ces cas, des panneaux LED de 60 × 60 cm sont placés directement sur l’ossature métallique, en remplacement d’une des dalles de plafond, sans qu’il soit nécessaire d’utiliser un cadre d’encastrement.

Dans les plafonds suspendus continus, tels que les plafonds en plaques de plâtre ou en cloisons sèches, il faut réaliser une ouverture de taille appropriée et utiliser un accessoire ou un cadre d’encastrement compatible. Ce composant garantit que le luminaire est solidement fixé et reste intégré à la surface du plafond.

Montage en saillie

Ce type d’installation est utilisé lorsque le plafond est plein ou qu’il n’y a pas d’espace suffisant pour encastrer le luminaire. Le panneau est placé à l’intérieur d’un cadre métallique fixé directement au plafond.

Le cadre crée un léger écart entre le panneau et la surface, ce qui permet de dissimuler le driver et les raccordements électriques. C’est une solution adaptée aux plafonds en béton, en brique, en bois, en plâtre ou en plaques de plâtre.

Installation suspendue

Dans ce cas, les panneaux LED suspendus sont fixés à l’aide de câbles en acier réglables. Ce système permet de régler la hauteur du luminaire et d’obtenir un éclairage plus proche de la zone de travail.

Cette configuration est courante dans les bureaux, les salles de réunion, les espaces d’accueil et les pièces dotées de hauts plafonds. Outre sa fonction pratique, elle peut offrir un effet décoratif plus marqué.

Précautions à prendre avant d’installer un panneau LED

Une bonne planification permet d’éviter bon nombre des problèmes pouvant survenir lors de l’installation. Avant d’intervenir sur l’installation électrique ou de percer le plafond, il est conseillé d’effectuer plusieurs vérifications.

Consultez les instructions du fabricant

Chaque panneau peut utiliser un système de raccordement ou de fixation différent. Les instructions du fabricant prévalent sur toute procédure générale, notamment en ce qui concerne le driver, les câbles et les distances de sécurité.

S’il s’agit d’un panneau LED dimmable ou si le modèle permet le réglage de la température de couleur, le contrôle à distance ou la connexion à un système domotique, vous aurez peut-être besoin de câbles ou de composants supplémentaires.

Vérifiez les dimensions

Il est nécessaire de vérifier à la fois les dimensions extérieures et l’espace requis pour l’installation. Dans un faux-plafond, le panneau doit être compatible avec l’ouverture ou la structure modulaire disponible.

Pour les installations en saillie, vous devez également vous assurer que le cadre est de la bonne taille et qu’il y a suffisamment d’espace pour accueillir le driver sans qu’il soit en contact avec les câbles.

Choisir le bon emplacement

Le panneau doit être placé dans une zone où il peut diffuser la lumière de manière homogène. Avant de percer, il est conseillé de vérifier la position des meubles hauts, des poutres et des autres éléments susceptibles de bloquer la lumière.

Vous devez également vous assurer qu’aucun tuyau ni câble ne passe par les trous de perçage prévus. Lorsque le tracé des installations encastrées est inconnu, il est conseillé d’utiliser un détecteur de matériaux.

Couper l’alimentation électrique

Avant de toucher tout fil électrique, le circuit correspondant doit être déconnecté au niveau du tableau électrique. Le simple fait d’éteindre l’interrupteur mural ne garantit pas que tous les fils soient hors tension.

Une fois le circuit déconnecté, vérifiez qu’il est bien hors tension à l’aide d’un testeur de tension approprié. Les installations électriques à basse tension doivent être réalisées à l’aide de matériaux adaptés et conformément aux normes de sécurité en vigueur. Lorsqu’il est nécessaire de modifier le câblage fixe, d’installer un nouveau luminaire ou en cas de doute concernant l’installation, il convient de confier les travaux à un professionnel.

Ce dont vous avez besoin pour installer un panneau LED

Avant de commencer l’installation, il est conseillé de rassembler les outils et le matériel nécessaires. Vous aurez généralement besoin de tournevis, d’une perceuse avec des forets adaptés, de chevilles, de vis, de pinces, d’un mètre ruban, d’un niveau et d’un testeur de tension. Il est également important de disposer d’une échelle stable et d’équipements de protection, tels que des gants et des lunettes de sécurité.

Selon le type d’installation, vous aurez également besoin d’un cadre de montage en saillie ou de clips de fixation encastrés. Les chevilles et les vis doivent être choisies en fonction du poids du panneau et du matériau du plafond, car une fixation adaptée au béton peut ne pas convenir à une cloison en placoplâtre.

Avant d’effectuer les raccordements, vous devez également vérifier que le driver est compatible avec le panneau. Même si deux modèles possèdent des connecteurs similaires, une différence dans leurs caractéristiques électriques peut entraîner des dysfonctionnements ou endommager les modules LED.

Comment installer un panneau LED dans un faux-plafond amovible

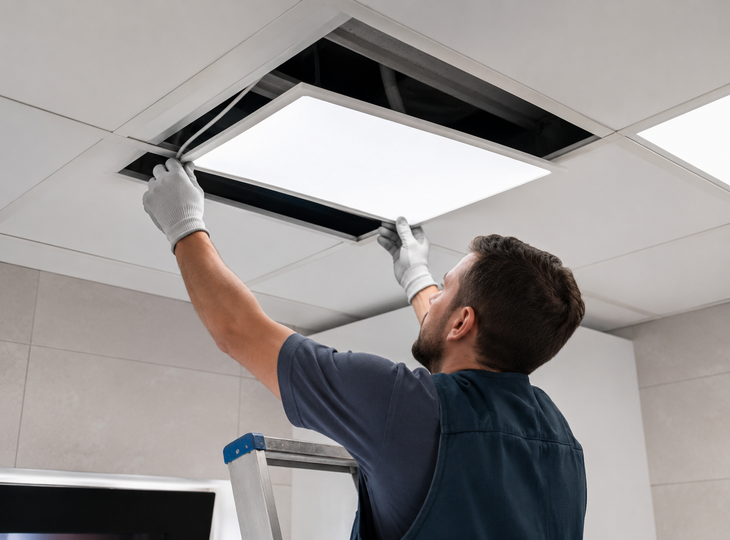

L’installation dans un faux-plafond est l’une des opérations les plus rapides, en particulier lorsque la taille du panneau correspond à celle des panneaux existants.

1. Coupez l’alimentation

L’alimentation doit être coupée au niveau du tableau électrique, et vous devez vérifier qu’il n’y a pas de tension dans les fils du luminaire.

2. Retirez un panneau du faux-plafond

Soulevez légèrement le panneau correspondant et retirez-le en l’inclinant avec précaution. L’ossature métallique doit être mise à nu pour permettre l’installation du panneau.

Avant de continuer, vérifiez que l’ossature métallique peut supporter correctement le poids et qu’elle n’est pas déformée.

3. Préparez le driver

Le driver doit être raccordé au panneau à l’aide du connecteur approprié. En général, ce raccordement est déjà pré-câblé, et il vous suffit de relier les deux bornes.

Le driver ne doit pas reposer sur le diffuseur ni être appuyé contre le luminaire. Il doit être placé sur une surface stable, en respectant les consignes de ventilation du fabricant.

4. Effectuer le raccordement électrique

Les fils d’installation sont raccordés à l’entrée du ballast. En général, le fil sous tension est identifié par les couleurs marron, noir ou gris, tandis que le fil neutre est généralement bleu. Le fil de terre est normalement représenté par un fil vert et jaune.

Cependant, vous ne devez jamais vous fier uniquement à la couleur d’un câble ; son identification doit être vérifiée à l’aide d’ instruments appropriés.

Les raccordements doivent être effectués à l’aide de connecteurs électriques adaptés. Aucune épissure ne doit rester à nu, et aucune solution provisoire ne doit être utilisée.

5. Installer le panneau

Le panneau est inséré en biais dans l’ouverture, puis posé sur les rails de montage. Il doit être correctement centré, stable et solidement fixé sur ses quatre côtés.

Le câblage et le driver sont placés en haut, en veillant à ce qu’ils ne soient ni tendus ni coincés entre le luminaire et la structure.

6. Rétablir l’alimentation électrique

Une fois l’installation vérifiée, le circuit peut être reconnecté et le panneau mis sous tension. Assurez-vous que la lumière est stable, qu’il n’y a pas de scintillement et que le ballast n’émet aucun bruit anormal.

Comment installer un panneau LED en saillie au plafond

Le montage en saillie est la solution la plus couramment utilisée lorsqu’il n’est pas possible de percer une ouverture dans le plafond. Pour le réaliser correctement, un cadre compatible avec le panneau est nécessaire.

1. Positionnez et marquez le cadre

Placez le cadre sur le plafond et utilisez-le comme gabarit pour marquer les points de perçage. Vérifiez son alignement à l’aide d’un niveau.

Avant de percer, vérifiez qu’il n’y a pas de conduites ou de câbles cachés dans la zone.

2. Choisissez les chevilles

Pour les plafonds en béton ou en brique, utilisez des chevilles à expansion adaptées. Pour les cloisons en placoplâtre, utilisez des chevilles spécialement conçues pour les panneaux creux ou, dans la mesure du possible, fixez le cadre aux montants porteurs.

La capacité de charge des ancrages doit être suffisante pour supporter l’ensemble constitué du cadre, du panneau et du moteur.

3. Assemblez une partie du cadre

De nombreux cadres sont livrés non assemblés. En général, trois côtés sont fixés au plafond, laissant le quatrième côté ouvert afin que le panneau puisse être glissé en place.

Toutefois, la procédure peut varier ; suivez donc les instructions spécifiques à votre modèle.

4. Effectuez les raccordements

L’alimentation étant coupée, raccordez le module d’éclairage à l’alimentation électrique et au panneau. Placez le module d’éclairage et les connecteurs à l’intérieur du cadre, en veillant à ce qu’ils ne bloquent pas l’ouverture du luminaire.

Les câbles ne doivent pas être coincés entre les profilés métalliques.

5. Insérez le panneau

Faites glisser le panneau par le côté ouvert jusqu’à ce qu’il soit complètement en place à l’intérieur du cadre. Installez ensuite le profilé restant et serrez les vis.

Le résultat doit être stable, uniforme et sans jeu visible entre les pièces.

6. Testez le fonctionnement

Après avoir vérifié les fixations et les raccordements, rétablissez l’alimentation électrique. En plus de vérifier que le panneau s’allume, observez-le pendant plusieurs minutes afin de détecter tout scintillement, bourdonnement ou échauffement anormal.

Comment installer un panneau LED suspendu

L’installation en suspension s’effectue à l’aide de câbles en acier, de dispositifs de réglage de la hauteur et d’éléments d’ancrage.

Commencez par marquer les emplacements des points de suspension au plafond. Les distances doivent correspondre exactement aux points de fixation du panneau afin que le luminaire reste à l’horizontale.

Percez ensuite des trous dans le plafond et installez les ancrages appropriés. Les câbles sont fixés aux ancrages supérieurs, puis reliés aux raccords situés sur le cadre du panneau.

Avant d’effectuer le raccordement électrique, ajustez la longueur de chaque câble. Il est recommandé d’utiliser un niveau pour vérifier que les quatre points se trouvent à la même hauteur.

Le driver peut être installé au plafond, à l’intérieur d’un rosace ou dans un boîtier conçu pour dissimuler les raccordements. Il ne doit pas être suspendu directement aux câbles électriques.

Lorsque le plafond est particulièrement haut ou que le panneau est situé au-dessus d’un passage, la qualité des ancrages revêt une importance encore plus grande. Toutes les fixations doivent être conçues pour supporter le poids du luminaire avec une marge de sécurité suffisante.

Comment installer un panneau LED au plafond de la cuisine

Pour installer un panneau LED au plafond d’une cuisine, choisissez d’abord un emplacement permettant une diffusion homogène de la lumière et évitant les ombres sur le plan de travail ou les principales zones de travail.

Dans les petites cuisines, l’installation d’un seul panneau au centre peut suffire. Dans les espaces allongés ou plus vastes, il peut être plus approprié d’installer plusieurs panneaux ou de choisir un modèle rectangulaire qui s’adapte à la forme de la pièce.

Avant de commencer l’installation, vous devez couper le courant, vérifier le type de plafond et choisir le système d’installation approprié. Vous devez également vérifier qu’il y a suffisamment d’espace pour loger le module d’alimentation et que les ancrages sont compatibles avec le matériau du plafond.

Il est recommandé de choisir un panneau à lumière neutre, car cela facilite l’exécution des tâches et vous permet de percevoir avec précision les couleurs des aliments. De plus, si le luminaire est situé à proximité de zones exposées à la vapeur ou à d’éventuelles projections, vous devez vérifier qu’il dispose d’un indice de protection adéquat.

Une fois le driver raccordé et le panneau fixé, vérifiez que le luminaire est stable, à niveau et éloigné de toute source de chaleur directe, telle que la hotte aspirante. Enfin, rétablissez l’alimentation électrique et vérifiez que l’éclairage est uniforme et ne scintille pas.

Comment raccorder un ballast pour panneau LED

Le ballast est l’un des composants les plus importants de l’installation. En règle générale, le raccordement suit ce schéma :

1. Les fils de phase et de neutre provenant du réseau électrique sont raccordés à l’entrée du driver.
2. La sortie du driver est raccordée au panneau via le fil ou la borne correspondante.
3. La connexion à la terre est effectuée lorsque l’appareil dispose d’une borne prévue à cet effet et que sa classe de protection l’exige.
4. Les fils de gradation ne sont raccordés que si le modèle dispose de cette fonctionnalité.

Il ne faut pas confondre la sortie du ballast avec l’entrée secteur. Il ne faut pas non plus couper ou modifier les connecteurs sans avoir préalablement consulté le schéma de câblage du fabricant.

Entretien d’un panneau LED

Les panneaux LED nécessitent peu d’entretien, mais ils ne sont pas totalement exempts de tout besoin d’inspection. L’accumulation de poussière sur le diffuseur peut réduire la quantité de lumière émise et altérer sa répartition.

Avant de nettoyer le luminaire, débranchez-le et attendez qu’il refroidisse. Le diffuseur peut être nettoyé à l’aide d’un chiffon doux et légèrement humide, sans utiliser de produits abrasifs ni de solvants.

Il est également conseillé de vérifier régulièrement que le panneau est bien fixé, que le cadre et les câbles sont en bon état, et qu’il n’y a pas de scintillement, de bourdonnement ou de taches sombres. Tout changement de luminosité, de couleur ou de comportement à l’allumage peut indiquer un dysfonctionnement du driver ou des modules LED.

Une réduction notable du flux lumineux, un démarrage irrégulier ou un changement de couleur peuvent indiquer une défaillance du driver ou des modules LED.

Comment installer correctement un panneau LED

Pour installer correctement un panneau LED, vous devez planifier l’installation à l’avance et choisir un système de fixation adapté à chaque type de plafond. Il est également important d’utiliser des composants compatibles et de suivre les instructions du fabricant tout au long du processus.

Une installation correctement réalisée garantit un éclairage uniforme, sûr et durable. Si vous avez des questions, il est préférable de consulter un professionnel.
