Jak nainstalovat LED bodové svítidlo – krok za krokem

Výměna starého svítidla za LED downlight nebo instalace nového svítidla patří k nejčastějším úpravám v rámci projektů osvětlení. Před zapnutím je však důležité se ujistit, že je elektrické připojení provedeno správně, protože na tom závisí jak výkon svítidla, tak bezpečnost celé instalace.

Níže vám krok za krokem vysvětlíme, jak připojit LED bodové svítidlo, jaké materiály jsou k tomu potřebné a jak správně provést jednotlivá připojení.

Co potřebujete vědět před připojením LED bodového svítidla

Než začnete s instalací, je dobré si uvědomit několik technických detailů, které vám instalaci usnadní a pomohou vám vyhnout se problémům při připojování svítidel.

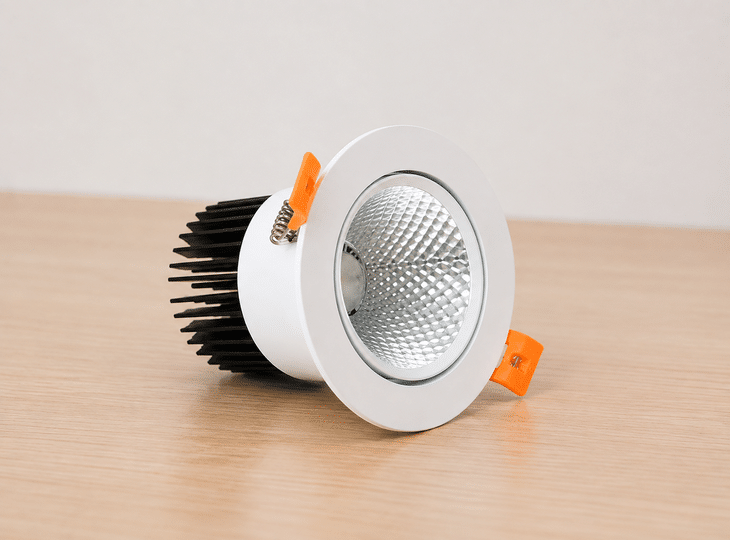

Typy bodových svítidel a systémy připojení

Ne všechna LED bodová svítidla se připojují úplně stejným způsobem. Způsob připojení závisí především na typu svítidla a na tom, jaký má vestavěný napájecí zdroj.

Většina současných modelů pracuje s externím napájecím zdrojem, který převádí síťové napětí na proud vhodný pro napájení LED diod. V těchto případech se síťové napájení nejprve připojí k napájecímu zdroji, který následně napájí bodové svítidlo.

Před provedením jakýchkoli připojení je vhodné zkontrolovat schéma zapojení výrobku, abyste správně identifikovali vstupy a výstupy napájecího zdroje.

Potřebné nářadí a materiál

Správné nářadí vám umožní provést instalaci rychleji a bezpečněji. Obvykle budete potřebovat:

• Izolovaný šroubovák.
• Odizolovač vodičů.
• Tester napětí.
• Svorkové lišty nebo rychlospojky.
• Pevný žebřík.
• Ochranné rukavice.

Doporučuje se také zkontrolovat, zda jsou ovladač a vestavné svítidlo vzájemně kompatibilní a zda napájecí napětí odpovídá napětí elektrické instalace.

Bezpečnostní opatření před zahájením práce

Veškeré elektrické práce je nutné provádět při zcela vypnutém napájení.

Nejlepší je vypnout příslušný jistič v pojistkové skříni a poté pomocí testeru napětí zkontrolovat, zda kabely, na kterých budete pracovat, skutečně nevedou proud.

Je také důležité pracovat se suchýma rukama, používat izolované nářadí a vyhýbat se provizorním připojením nebo nebezpečným spojům.

Jak připojit LED bodové svítidlo

Jakmile si připravíte materiál a ověříte, že jsou splněny všechny bezpečnostní požadavky, můžete zahájit instalaci.

1. Vypněte napájení

Prvním krokem je úplné odpojení napájení.

Ačkoli se to může zdát samozřejmé, tento krok je nezbytný k zabránění úrazu elektrickým proudem při práci na elektroinstalaci.

Po odpojení obvodu byste měli ještě jednou zkontrolovat, zda není přítomno napětí, než se dotknete jakýchkoli vodičů.

2. Demontujte staré svítidlo

Pomocí žebříku demontujte staré svítidlo z držáku a odpojte jej od elektrické sítě. Musíte odstranit všechny součásti (transformátor, předřadník atd.), které byly součástí starého stropního svítidla nebo halogenového svítidla, protože naše bodové svítidlo má vlastní napájecí zdroj.

Pokud potřebujete zvětšit otvor potřebný pro instalaci nebo vyvrtat nový, použijte vrtačku s nástavcem na vyvrtávání otvorů a provrtejte strop.

3. Připravte elektroinstalaci

Dalším krokem je příprava napájecích kabelů.

Pokud se jedná o novou instalaci, budete muset z každého vodiče odizolovat přibližně jeden centimetr izolace, aby se usnadnilo připojení.

Obvykle se jedná o tři vodiče: fázi, nulový vodič a zemnící vodič. (Více informací najdete v našem příspěvku o barvách elektrických vodičů).

Doporučujeme zkontrolovat, zda je izolace vodičů v dobrém stavu a zda neobsahuje poškozená nebo opotřebovaná místa.

4. Připojte ovladač

U většiny LED bodových svítidel je síťové napájení nejprve přivedeno do ovladače.

Fáze a nulový vodič musí být připojeny ke vstupu, který je obvykle označen nápisem INPUT, AC IN nebo příslušnými symboly pro střídavý proud.

Výstup měniče, obvykle označený jako OUTPUT, se poté připojí k vestavnému svítidlu pomocí konektoru dodaného výrobcem.

Je důležité dodržovat pokyny výrobce a nezaměnit polaritu připojení v případech, kdy zařízení vyžaduje dodržení konkrétní polarity.

Kromě toho nesmí být ovladač nikdy nahrazen nekompatibilním ovladačem pouze proto, že má podobné rozměry. Výstupní proud, výkon a provozní rozsah musí být kompatibilní se svítidlem.

5. Připojte bodové svítidlo k napájecímu zdroji

Jakmile je LED drivery pod napětím, připojte kabel ze samotného bodového svítidla.

Většina výrobců dodává rychlospojky, u kterých stačí obě části zasunout, dokud neuslyšíte, že zapadly na místo.

U jiných modelů může být nutné použít malé svorky nebo speciální konektory.

Než budete pokračovat, zkontrolujte, zda jsou všechna připojení pevně utažena a zda nejsou odkryty žádné kovové vodiče.

6. Namontujte stropní svítidlo na strop

Jakmile jsou všechna připojení hotová, lze svítidlo namontovat na jeho konečné místo.

Stropní svítidla jsou obvykle vybavena dvěma bočními pružinami, které umožňují jejich upevnění k podhledu přitlačením na panel. Stačí stlačit obě pružiny, zasunout tělo svítidla do otvoru a jemně je uvolnit, aby bylo pevně uchyceno.

Před zasunutím svítidla doporučujeme zkontrolovat, zda je průměr otvoru kompatibilní s instalovaným modelem. Máte-li jakékoli pochybnosti ohledně rozměrů nebo nejvhodnější velikosti, můžete se podívat do našeho průvodce, jak vybrat průměr a rozměry LED downlightu.

Během instalace je důležité dbát na to, aby nebyl napájecí zdroj stlačen nebo zaklíněn mezi svítidlem a stropní konstrukcí, protože nedostatečné větrání může ovlivnit jeho výkon a zkrátit jeho životnost.

7. Zkontrolujte, zda svítidlo správně funguje

Jakmile je svítidlo nainstalováno, lze znovu zapnout napájení z pojistkové skříně.

Po zapnutí vypínače by se bodové světlo mělo okamžitě rozsvítit, a to bez blikání, bzučení nebo kolísání jasu.

Pokud se svítidlo nerozsvítí, měli byste znovu zkontrolovat všechna připojení, než jednotku demontujete nebo vyměníte některou z jejích součástí.

Časté chyby při připojování LED bodového svítidla

Ačkoli je instalace relativně jednoduchá, existují některé časté chyby, které mohou ovlivnit výkon svítidla.

• Použití napájecího zdroje, který není kompatibilní se svítidlem. I když se dva napájecí zdroje mohou navenek podobat, jejich elektrické parametry se mohou lišit. Instalace modelu, který nedodává správný proud nebo výkon, může vést k nestabilnímu provozu, zkrátit životnost svítidla nebo dokonce způsobit nevratné poškození.
• Nesprávné připojení. Pokud jsou vodiče špatně upevněné nebo částečně odkryté, můžeto vést k uvolněným kontaktům, blikání a ztrátě výkonu. Navíc špatné připojení může způsobit přehřátí, což ohrožuje bezpečnost instalace.
• Instalace napájecího zdroje bez dostatečného odvětrání. Napájecí zdroj během provozu generuje teplo, které musí být řádně odváděno. Umístění do velmi stísněných prostor nebo tam, kde není cirkulace vzduchu, může zvýšit jeho provozní teplotu, ovlivnit jeho výkon a zkrátit jeho životnost.
• Překročení jmenovitého výkonu obvodu nebo opětovné použití poškozeného vedení. Před provedením instalace je důležité zkontrolovat, zda obvod zvládne zamýšlené zatížení a zda je vedení v dobrém stavu. Použití poškozených vodičů nebo přetížení obvodu může zvýšit riziko poruch a elektrických závad.
• Provádění prací bez ověření, zda je obvod bez napětí. Vypnutí příslušného jističe ne vždy zaručuje, že je obvod zcela bez napětí. Proto se doporučuje před manipulací s jakýmikoli vodiči vždy ověřit pomocí vhodného testeru napětí, zda je obvod bez napětí, a tím předejít možnému úrazu elektrickým proudem.

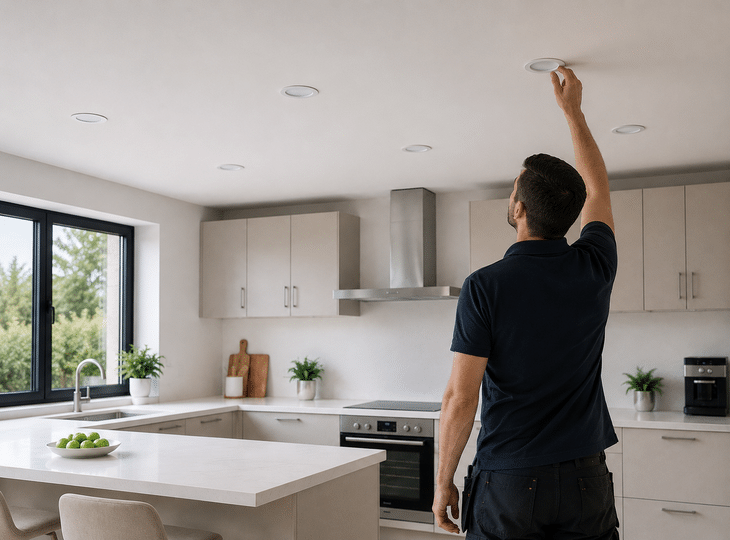

Údržba po instalaci

Jakmile je LED bodové svítidlo nainstalováno, vyžaduje jen velmi malou údržbu, i když provádění některých pravidelných kontrol pomáhá zajistit, že bude správně fungovat po mnoho let.

Doporučuje se občas zkontrolovat, zda je svítidlo pevně uchyceno a zda elektrické spoje nevykazují vůli. Rovněž se doporučuje udržovat difuzér v čistotě pomocí měkkého, mírně navlhčeného hadříku, přičemž je třeba se vždy vyvarovat abrazivních prostředků nebo rozpouštědel, která by mohla materiály poškodit.

Pokud v průběhu času zaznamenáte blikání, snížení jasu nebo bzučivý zvuk, je vhodné zkontrolovat stav napájecího zdroje a ujistit se, že jsou spoje stále pevně utažené.

Jednoduchá údržba a pravidelné kontroly pomohou prodloužit životnost instalace a zajistit účinné a bezpečné osvětlení.

Závěrečná doporučení pro bezpečnou instalaci

Správné připojení LED bodového svítidla nejen zajistí, že svítidlo bude okamžitě fungovat, ale také pomůže zlepšit jeho výkon a zachovat bezpečnost celé elektrické instalace.

Pokud si vyhradíte pár minut na kontrolu zapojení a použijete kompatibilní napájecí zdroj, předejdete většině problémů, které se obvykle vyskytují po instalaci. Kromě toho pečlivé provedení připojení a kontrola správné funkce před dokončením instalace umožní okamžitě odhalit případné závady. Tímto způsobem bude svítidlo po mnoho let poskytovat plnou účinnost a vysoce kvalitní osvětlení.
