Vodiče u stropního svítidla: jak je rozpoznat a zapojit

Montáž stropního svítidla se může jevit jako jednoduchý úkol, dokud neodmontujete staré svítidlo a nezjistíte, že ze stropu vychází několik vodičů. Modrý, hnědý, černý, žlutý a zelený… Který z nich odpovídá které přípojce? Co se stane, když jsou tam tři vodiče? A co když jsou tam čtyři?

Než provedete jakékoli připojení, je nezbytné správně identifikovat vodiče ve stropním svítidle a pochopit funkci každého z nich. Připojení vodiče ke špatné svorce může způsobit poruchu svítidla, vypnutí jističe v pojistkové skříni nebo v určitých situacích dokonce představovat elektrické nebezpečí.

Jaké vodiče má stropní svítidlo?

Ve standardní domácí instalaci potřebuje stropní svítidlo k provozu především napájení. V mnoha případech je součástí také uzemnění.

Z tohoto důvodu se obvykle vyskytují tři typy vodičů: fáze, nulový vodič a zemnící vodič.

Kabel	Obvyklá barva	Funkce
Fáze	Hnědá nebo černá	Přenáší proud do svítidla
Nulový vodič	Modrá	Umožňuje uzavření elektrického obvodu
Uzemnění	Zelená a žlutá	Ochranný vodič
Ostatní fáze nebo nulové vodiče	Černý, hnědý nebo šedý, v závislosti na instalaci	Mohou být součástí dalších obvodů nebo spínacích systémů

Tyto barvy slouží jako obecný návod pro instalace. Ve starších nemovitostech však mohou být použity odlišné barevné kódy a instalace, která prošla úpravami, nemusí dodržovat obvyklý systém barevného značení.

Nalezení modrého vodiče by proto nemělo být dostatečným důvodem k automatickému předpokladu, že se jedná o nulový vodič.

Jak rozpoznat vodiče ve stropním svítidle

Před připojením nového svítidla je vhodné zkontrolovat jak vodiče vycházející ze stropu, tak i připojovací body na samotném svítidle.

Mnoho moderních svítidel je vybaveno malou svorkovnicí nebo konektorem označeným štítky, jako jsou L, N a symbol uzemnění.

Písmeno L obvykle odpovídá fázovému vodiči, zatímco N označuje nulový vodič. Pokud svítidlo vyžaduje uzemnění, bude k dispozici také speciální svorka pro ochranný vodič.

U jiných svítidel vycházejí vodiče přímo z těla svítidla. V takových případech se běžně setkáváme s hnědým vodičem pro fázi, modrým pro nulový vodič a zeleno-žlutým pro uzemnění. Ne všechna svítidla však mají tři připojení.

Některé modely jsou vybaveny dvojitou izolací a jsou navrženy pro provoz bez uzemnění. Tento typ svítidla je obvykle označen symbolem sestávajícím ze dvou čtverců, z nichž jeden je uvnitř druhého. Pokud je ve stropě zemnící vodič, ale svítidlo nemá svorku pro jeho připojení, nesmí být tento vodič připojen ani k fázovému, ani k nulovému vodiči. Musí být správně izolován v rámci vhodného spojovacího prvku.

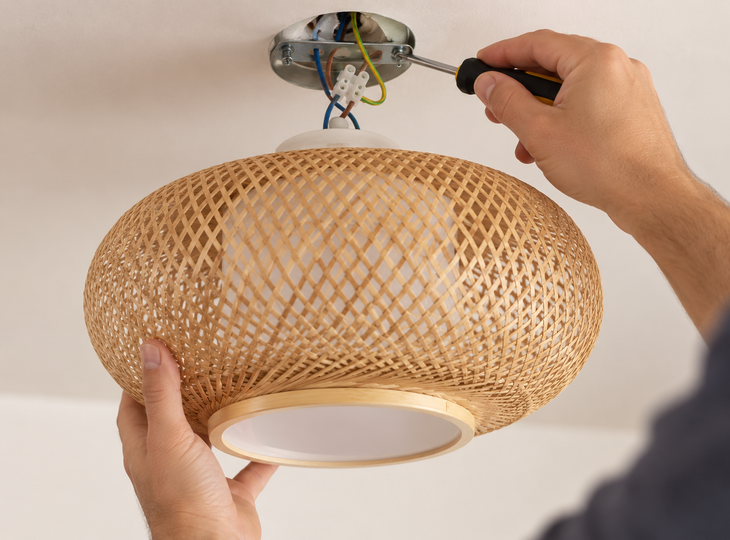

Jak nainstalovat stropní svítidlo se 3 vodiči

Pokud ze stropu vycházejí tři vodiče a již jste správně určili funkci každého z nich, je připojení obvykle jednoduché: každý vodič musí být připojen ke odpovídající svorce na svítidle podle pokynů výrobce.

Před provedením jakéhokoli připojení vypněte proudový okruh v pojistkové skříni a zkontrolujte, zda na vodičích není napětí. Dbejte také na to, aby byly vodiče pevně uchyceny, aby z nich nevyčnívala měď a aby na spoje nepůsobilo nadměrné napětí.

Pokud potřebujete provést kompletní instalaci svítidla, včetně demontáže předchozího modelu, montáže držáku a jeho upevnění na místo, podívejte se na náš podrobný návod na stránce , jak namontovat stropní svítidlo.

Jak připojit čtyřvodičové stropní svítidlo

Jedním z nejčastějších problémů, které se při instalaci vyskytují, je situace, kdy při demontáži starého svítidla zjistíte, že místo tří vodičů jsou tam čtyři.

To samozřejmě vyvolává otázku: jak zapojit 4vodičové stropní svítidlo, pokud má svítidlo pouze dva nebo tři připojovací body?

Odpověď zní, že počet vodičů, které najdete na stropě, se nemusí nutně shodovat s počtem připojovacích bodů na svítidle.

Ten čtvrtý vodič může sloužit k různým účelům v závislosti na tom, jak byla elektrická instalace navržena.

Může se například jednat o druhý zpětný vodič z dvojitého vypínače. Může také tvořit součást kabeláže, která vede k dalšímu svítidlu, nebo být součástí jiné konfigurace provedené při instalaci v dané nemovitosti.

Proto by se tyto čtyři vodiče neměly připojovat přímo ke svítidlu jen proto, že tam jsou. Nejprve je nutné určit funkci každého z nich.

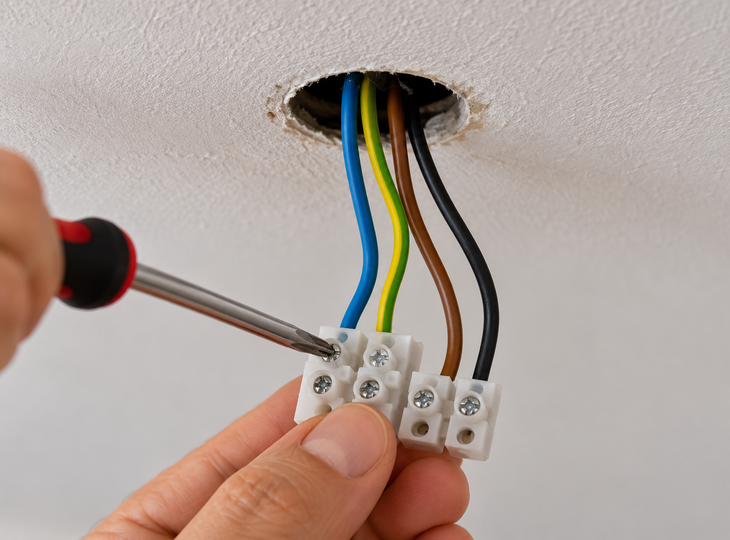

Čtyři vodiče s dvoucestným spínačem

Poměrně častá situace nastává, když staré svítidlo umožňovalo nezávislé zapínání různých skupin žárovek.

Představte si například stropní svítidlo se šesti žárovkami rozdělenými do dvou skupin. Dvojitý vypínač by vám umožnil zapnout tři žárovky jedním tlačítkem a další tři druhým.

V takovém uspořádání mohou k svítidlu vést kromě nulového a zemnícího vodiče také dva samostatné zpětné vodiče.

Pokud toto svítidlo nahradíme designovým zapuštěným LED stropním svítidlem, které má pouze svorku L a svorku N, již nemůžeme předpokládat, že všechny vodiče musí být propojeny.

Bude nutné určit, který ze zpětných vodičů bude použit k napájení nového svítidla, a rozhodnout, jak naložit s vodičem, který již nebude používán.

V stropě nesmí nikdy zůstat volný vodič s obnaženou mědí. Musí být zakončen a izolován pomocí vhodné spojovací metody.

Proč mají 4 kabely?

Přítomnost čtyř kabelů nemusí nutně znamenat problém. Může to být jednoduše dáno způsobem, jakým byla instalace provedena.

Svítidlo může sloužit jako spojovací bod pro další vodiče, může se jednat o dvojitý vypínač nebo mohlo dojít k předchozí úpravě elektroinstalace.

Právě z tohoto důvodu je třeba se vyvarovat poměrně rozšířeného omylu: připojování vodičů pouze na základě shody barev.

Pokud se objeví dva hnědé, černé nebo šedé vodiče, neznamená to, že je lze automaticky spojit. Stejně tak, pokud se barevné schéma jeví jako neobvyklé nebo neodpovídá vašim očekáváním, je nejlepší zkontrolovat kabeláž, než budete pokračovat.

To je obzvláště důležité ve starších nemovitostech, kde mohou vodiče používat systémy označení, které se liší od těch, které se používají dnes.

Co se stane, pokud má svítidlo pouze dva vodiče?

Může nastat i opačná situace: ze stropu vedou tři vodiče, ale naše nové svítidlo má pouze dva. To nutně neznamená, že chybí nějaké připojení.

Některá svítidla jsou vyrobena z materiálů a izolačních systémů, díky kterým není uzemnění nutné. V těchto případech může mít svítidlo pouze fázi a nulový vodič.

Pokud je zemnící vodič přítomen ve stropě, ale svítidlo pro něj nemá vyhrazenou svorku, nesmí být připojen k žádné z ostatních svorek. Musí být samostatně zabezpečen ve vhodném spojovacím prvku.

V žádném případě nesmí být odpojen pouze z toho důvodu, že jej nové svítidlo nepoužívá. Zachování dostupnosti tohoto vodiče zajišťuje správný stav instalace a umožňuje jeho budoucí využití v případě instalace jiného svítidla, které uzemnění vyžaduje.

Časté chyby při připojování stropního svítidla

Před připojením stropního svítidla je vhodné se vyvarovat určitých chyb, které by mohly ovlivnit jak výkon svítidla, tak bezpečnost instalace.

• Pouhé vypnutí nástěnného vypínače: i když je světlo vypnuté, neznamená to, že jsou všechny vodiče ve svítidle bez napětí. Musíte vypnout proudový okruh v pojistkové skříni.
• Spoléhat se pouze na barvu vodičů: barvy pomáhají identifikovat vodiče, ale ve starších nebo upravených instalacích nemusí odpovídat standardnímu barevnému kódu.
• Připojení všech vodičů, pokud jsou čtyři: čtvrtý vodič nemusí být nutně připojen přímo k svítidlu. Může se jednat o druhý zpětný vodič, dvojitý vypínač nebo může být součástí jiného obvodu.
• Ponechání volných spojů: vodič, který je špatně zasunutý nebo pouze částečně zajištěný v svorkovnici, může způsobit přerušované poruchy nebo přehřátí v místě spoje.
• Nechání mědi odkryté: nepoužívané vodiče musí být řádně izolovány a chráněny v rámci vhodného konektoru.

Jak bezpečně připojit vodiče stropního svítidla

Správné připojení vodičů stropního svítidla závisí především na identifikaci funkce každého vodiče a dodržení zapojení stanoveného výrobcem. Než začnete, vždy vypněte napájení v pojistkové skříni a zkontrolujte, zda na vedení není napětí. Pokud narazíte na více vodičů, než jste očekávali, na barvy, které neodpovídají obvyklému barevnému kódování, nebo pokud nemůžete s jistotou určit funkci jednotlivých vodičů, neprovádějte připojení metodou pokusů a omylů a obraťte se na odborníka.
