Přirozené světlo bylo v architektuře vždy jedním z nejcennějších zdrojů. Nejenže po většinu dne osvětluje prostor bez nutnosti využívat elektřinu, ale také ovlivňuje vnímání objemu, pocit prostornosti a pohodu uživatelů budovy. Z tohoto důvodu se současná architektura snaží najít řešení, která dokážou přivést světlo do míst, kde není vždy možné použít běžná okna.
Mezi tato řešení patří světelné tunely. Jedná se o systémy navržené tak, aby zachycovaly přirozené světlo na střeše nebo ve vnějším prostoru budovy a vedly jej dovnitř prostřednictvím reflexního kanálu. Jejich účelem je osvětlit uzavřené, hluboké nebo vnitřní prostory vzdálené od fasády, a to efektivním a nenápadným využitím denního světla.
Na rozdíl od tradičních oken nebo střešních oken nevyžadují světelné tunely velký otvor ani zásadní změny v uspořádání místnosti. Fungují jako spojení mezi exteriérem a interiérem a umožňují, aby přirozené světlo pronikalo do chodeb, koupelen, šaten nebo pracovních prostorů, které nemají přímý přístup k fasádě.
Obsah

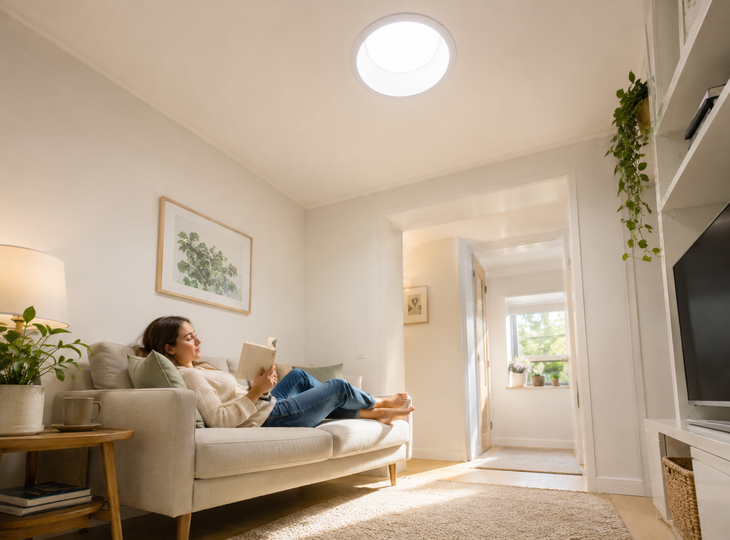

Co jsou světelné tunely?
Světelné tunely jsou architektonické systémy, které přivádějí přirozené světlo zvenčí do konkrétního místa uvnitř budovy. Skládají se ze sběrného prvku, vysoce reflexního potrubí a vnitřního difuzoru.
Jednotka zachycující světlo se obvykle instaluje na střechu. Její funkcí je zachytit sluneční světlo a jas oblohy. Odtud světlo vstupuje do vnitřního potrubí vyloženého reflexními materiály, které jej směruje do vybrané místnosti. Na konci trasy difuzér rozptyluje světlo rovnoměrněji po celém prostoru a zabraňuje oslnění.
Hlavní myšlenka je jednoduchá: přivést přirozené světlo na místa, kam nemůže proniknout přímo. Její realizace však vyžaduje důkladnou analýzu orientace, délky trasy, uspořádání interiéru a potřeb jednotlivých prostor.
V současné architektuře se světelné tunely využívají jak z funkčních, tak z ekologických důvodů. Pomáhají snižovat spotřebu elektřiny během dne, zlepšují kvalitu vnitřních prostor a umožňují navrhovat budovy, které jsou více v souladu s přírodními podmínkami svého okolí.
Jak fungují světelné tunely?
Fungování světelných tunelů je založeno na zachycování, přenosu a rozptylu přirozeného světla. Každá z těchto fází ovlivňuje konečný výsledek.
Světlo se zachycuje na vnější straně systému. Tato součást může mít podobu kopule, plochého panelu nebo zařízení integrovaného do střechy. Je navržena tak, aby zachytila co nejvíce dostupného světla, a to i při zatažené obloze nebo nepřímém slunečním svitu.
Světlo poté prochází vnitřním vedením. Toto vedení je obvykle tvořeno vysoce odrazivými povrchy, které jsou schopny zachovat značnou část intenzity světla po celé jeho dráze. Čím lepší je odrazivost vedení, tím méně světla se ztratí, než dorazí do interiéru.
Poslední fází je difúze. Vnitřní difuzér rozptyluje světlo po celé místnosti a zjemňuje jeho dopad. To je důležité, protože přirozené světlo by nemělo pronikat jako ostrý nebo nepříjemný paprsek, ale spíše jako příjemné a užitečné osvětlení, které je dobře integrováno do prostředí.
Výkon systému závisí na několika faktorech. Délka tunelu, počet ohybů, orientace střechy, přítomnost vnějších stínů a průměr potrubí přímo ovlivňují množství světla, které se dostane do interiéru. Ačkoli se tedy systém může jevit jako jednoduchý, jeho instalace musí být naplánována s využitím odborných technických znalostí.
Rozdíl mezi světelnými tunely, okny a světlíky
Světelné tunely ne vždy nahrazují okna nebo střešní okna. Každé řešení plní v rámci architektonického návrhu odlišnou funkci.
Okno zajišťuje světlo, větrání a vizuální propojení mezi interiérem a exteriérem. Jeho omezení se projeví, když místnost nemá přístup k fasádě nebo když dispozice budovy brání vytvoření nových otvorů.
Střešní okno vpouští světlo ze střechy prostřednictvím většího otvoru. Může zajistit velmi jasné osvětlení a vytvořit působivý prostorový efekt. Vyžaduje však rozsáhlejší zásah do obvodového pláště budovy a není vždy vhodné pro malé prostory nebo oblasti, kde je zapotřebí více kontrolované řešení.
Světelné tunely představují kompromis. Nezajišťují výhled ani větrání, ale umožňují, aby se přirozené světlo dostalo do vnitřních prostorů s minimálním zásahem. Jejich vizuální přítomnost je méně výrazná a jejich instalaci lze přizpůsobit prostorům, kde by střešní okno bylo nadměrné.
Z tohoto důvodu se často používají v projektech, jejichž cílem je zlepšit přirozené osvětlení, aniž by došlo k významné změně struktury budovy, fasády nebo uspořádání interiéru.
Typy světelných tunelů
Existují různé typy světelných tunelů v závislosti na konstrukci potrubí, způsobu zachycování světla a řešení interiéru. Volba závisí na budově a požadovaném výsledku.
Pevné světelné tunely
Pevné světelné tunely využívají rovné potrubí nebo potrubí s minimem změn směru. Obvykle nabízejí lepší výkon, protože světlo na své cestě ztrácí méně intenzity. Doporučují se v případech, kdy existuje relativně přímá cesta mezi střechou a místností, která má být osvětlena.
Tento typ systému se používá v rodinných domech, nízkopodlažních budovách, kancelářích, společných prostorách a v prostorech, kde lze trasu naplánovat již na začátku projektu. Lze je instalovat i v rámci rekonstrukcí, pokud to konstrukce budovy umožňuje a umožňuje jasné uspořádání.
Flexibilní světelné tunely
Flexibilní světelné tunely umožňují obejít překážky uvnitř budovy. Jejich potrubí se lépe přizpůsobí složitým trasám, i když obvykle nabízejí nižší výkon než tuhé systémy. Jsou užitečné v případech, kdy přímou trasu brání rozvody, nosníky, podhledy nebo konstrukční prvky.
Tato varianta je často praktická při rekonstrukcích, kde je prostor pro práci omezenější. Lze ji také využít pro osvětlení konkrétních částí domu, aniž by byly nutné zásadní úpravy.
Světelné tunely s ovládacími prvky
Některé systémy obsahují příslušenství pro regulaci přísunu světla, zlepšení izolace nebo doplnění přirozeného osvětlení umělým světlem. To umožňuje, aby světelný zdroj během dne využíval přirozené světlo a v případě nedostatečného osvětlení byl doplněn elektrickým světelným zdrojem.
Mohou také zahrnovat filtry, stínící systémy, tepelné úpravy nebo specifická řešení pro regulaci tepelného zisku. Tyto detaily jsou důležité, pokud se budova nachází v oblastech s vysokým slunečním zářením nebo pokud je vyžadována velmi přesná energetická účinnost.
Využití světelných tunelů v současné architektuře
Světelné tunely se používají v mnoha typech budov, ale jejich přínos je zvláště patrný v interiérových prostorech, které se obvykle spoléhají na umělé osvětlení. V současné architektuře jejich využití odráží rostoucí zájem o energetickou účinnost a ekologickou kvalitu prostor.
Domy s vnitřními místnostmi
V domácnostech jsou světelné tunely velmi užitečné v koupelnách bez oken, dlouhých chodbách nebo šatnách. Tyto prostory často zůstávají osvětlené i během dne, protože do nich neproniká dostatek přirozeného světla.
Díky přirozenému světlu se mění vnímání prostoru. Vnitřní koupelna může působit méně uzavřeně a chodba může získat hloubku. Nejde jen o úsporu elektřiny, ale o zlepšení každodenního prožitku uvnitř domu.
V jednopodlažních domech nebo domech se šikmými střechami je instalace obvykle jednodušší, protože vzdálenost mezi střechou a vnitřním stropem je menší. Ve vícepodlažních budovách vyžaduje jejich realizace komplexnější posouzení.
Kanceláře a pracovní prostory
V kancelářích mohou světelné tunely pomoci osvětlit oblasti vzdálené od fasády, vnitřní zasedací místnosti, komunikační prostory nebo odpočinkové místnosti. Přirozené světlo zlepšuje vnímání pracovního prostředí a snižuje pocit stísněnosti v prostorách bez oken.
Současná kancelářská architektura má tendenci vytvářet prostorné a flexibilní půdorysy. V tomto typu uspořádání fasády ne vždy postačují k zajištění vyváženého osvětlení v celé hloubce prostoru. Světelné tunely umožňují zvýraznit konkrétní oblasti a snížit závislost na umělém osvětlení v určitých hodinách.
Aby v kancelářích dobře fungovaly, musí být kombinovány s vhodným návrhem osvětlení. To vyžaduje koordinaci například s přisazená stropní LED svítidla, senzory, stmívači a kritérii vizuálního komfortu.
Doporučené produkty
Dostupné, doručení do 48/72 hodin
653 €
Přisazené Stropní Hliníkové LED Svítidlo 24W Kruhové Ø300 mm Stmívatelné Dim To Warm
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
1343 €
Přisazené Stropní Kruhové 20W LED Svítidlo s Detektorem pohybu Ø330 mm
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
703 €
Přisazené Stropní LED Svítidlo z Hliníku 24W Čtvercové 300x300 mm Stmívatelné Dimm to Warm
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
830 €
Přisazené Stropní Svítidlo E27 s Detektorem pohybu Ø300 mm
Zobrazit produkt
Vzdělávací instituce
Ve vzdělávacích institucích má přirozené světlo přímý vliv na kvalitu výuky. Světelné tunely lze využít k osvětlení vnitřních prostor bez způsobení oslnění nebo nadměrného zvýšení teploty.
Jejich použití je obzvláště přínosné v prostorech, kde je zapotřebí stabilní a příjemné osvětlení. Učebna či čítárna mohou těžit z regulovaného přísunu přirozeného světla. Navíc díky omezení používání umělého osvětlení během dne může budova zlepšit svou energetickou účinnost.
U těchto typů projektů musí návrh pečlivě zohlednit rozložení světla. Špatně umístěné světelné zdroje mohou vytvářet rušivé kontrasty na stolech nebo pracovních plochách.
Nemocnice a zdravotnická zařízení
Ve zdravotnických zařízeních hraje přirozené světlo důležitou roli pro pohodlí pacientů i personálu. Ne ve všech prostorách lze z funkčních důvodů, z důvodu ochrany soukromí nebo kvůli vnitřnímu uspořádání instalovat okna. V takových případech umožňují světelné tunely přivést světlo do prostor, které by jinak mohly působit příliš uzavřeně.
Lze je použít v čekárnách, vyšetřovnách nebo na chodbách. Přirozené světlo pomáhá vytvářet prostředí, které nepůsobí tak chladně a je příjemnější.
Komerční budovy
V obchodech, nákupních centrech, restauracích a hotelech lze světelné tunely využít ke zlepšení atmosféry a ke snížení pocitu stísněnosti. V těchto případech přirozené světlo neslouží pouze praktickému účelu, ale je také součástí zážitku zákazníka.
Restaurace tak může získat teplejší atmosféru a vytvořit příjemnější prostředí. Klíčem je začlenit světelné tunely do celkového designového konceptu prostoru. Pokud jsou instalovány bez řádného plánování, mohou vytvořit příliš jasné nebo nevyvážené oblasti. Při správném návrhu však poskytují nenápadné a účinné přirozené osvětlení.
Výhody střešních oken
Střešní okna nabízejí v moderní architektuře několik výhod. Jejich hlavní přínos spočívá ve zlepšení přirozeného osvětlení prostor.
Lepší využití přirozeného světla
Nejviditelnější výhodou je možnost vpustit přirozené světlo do vnitřních prostor. To umožňuje lépe využít denní světlo a v určitých časech omezit používání umělého osvětlení.
Například v domácnosti to může hned ráno eliminovat potřebu umělého osvětlení v chodbě nebo v koupelně.
Úspory energie
Díky snížení potřeby umělého osvětlení během dne mohou světelné tunely přispět k úsporám energie. Neměly by být vnímány jako samostatné řešení pro zajištění celkové energetické účinnosti budovy, ale spíše jako užitečný nástroj v rámci širší strategie. V kombinaci s osvětlení LED se senzorem pohybu a stmívači LED mohou pomoci optimalizovat spotřebu energie.
Zvýšený komfort v interiéru
Přirozené světlo má vlastnosti, které je obtížné napodobit umělým osvětlením. V průběhu dne se mění, vytváří dynamičtější atmosféru a pomáhá, aby se prostory nezdály tak stísněné.
Světelné tunely mohou proměnit malé místnosti nebo interiéry. Prostor, který dříve působil jako druhořadý, může v rámci domu či budovy jako celku získat na významu.
Adaptabilita
Světelné tunely lze instalovat do různých typů prostorů a podél různých tras. Ačkoli ne všechny budovy jsou pro tento systém vhodné, jeho flexibilita umožňuje jeho využití v mnoha situacích, kde není možné instalovat okna.
Jejich využití lze také kombinovat s dalšími strategiemi přirozeného osvětlení, jako jsou nádvoří, střešní okna, prosklené fasády, žaluziové clony nebo prostory s dvojitou výškou.
Kritéria pro začlenění světelných tunelů do projektu
Začlenění světelných tunelů by mělo začít určením, který prostor potřebuje přirozené světlo a proč. Na základě toho můžete rozhodnout, zda je tento systém vhodný, nebo zda je vhodnější jiné řešení.
Analyzujte vnitřní prostor
Před instalací světelného tunelu je nutné posoudit zamýšlené využití místnosti. Osvětlení koupelny se liší od osvětlení pracovního prostoru. Stejně tak chodba nevyžaduje stejné osvětlení jako kuchyně.
Na výsledek má vliv požadovaná úroveň osvětlení, rozmístění nábytku, materiály interiéru i barva povrchů. Světlé stěny pomáhají efektivněji rozptylovat světlo. Tmavé povrchy pohlcují více světla a mohou vyžadovat dodatečné osvětlení.
Posouzení střechy
Střecha hraje klíčovou roli při určování proveditelnosti systému. Je nutné zkontrolovat její orientaci, stínování, konstrukční složení a potenciální interference s jinými instalacemi.
Měli byste také zvážit, jak bude kolektor vypadat zvenčí. U budov s vysoce propracovanou estetikou nebo v chráněných prostředích může být vizuální integrace stejně důležitá jako technický výkon.
Kombinace přirozeného a umělého světla
Světelné tunely fungují během dne, ale v noci nebo při nedostatku přirozeného světla nenahrazují umělé osvětlení. Proto by měly být součástí komplexního návrhu osvětlení.
Účinné může být jejich kombinování s osvětlením, jako jsou například LED pásky. Během dne lze umělé osvětlení ztlumit, pokud je k dispozici dostatek přirozeného světla. Večer nebo za velmi zatažených dnů může elektrický systém nedostatek světla kompenzovat.
Určení trasy světlovodu
Trasa světlovodu by měla být co nejpřímější. Krátká, přímá trasa umožňuje lepší využití zachyceného světla. Pokud trasa vyžaduje ohyby, je nejlepší omezit jejich počet a zvolit vhodný systém, který zajistí zachování výkonu.
U novostaveb lze tuto trasu naplánovat již od samého začátku. Při rekonstrukcích je obvykle nutné přizpůsobit se stávajícím podmínkám.
Výběr správného difuzoru
Vnitřní difuzor ovlivňuje kvalitu světla. V závislosti na provedení může světlo široce rozptylovat, více ho soustředit nebo zjemnit. Ovlivňuje také konečný vzhled stropu.
V obytných prostorech je obvykle cílem čistá a nenápadná integrace. V komerčních budovách může být nutné sladit difuzor se zavěšenými stropy, svítidly nebo systémy vytápění, ventilace a klimatizace.
Jak používat světelné tunely v současné architektuře
V současné architektuře odráží jejich použití uvědomělejší přístup k návrhu budov. Umožňují lepší využití denního světla, snižují spotřebu elektřiny a zlepšují kvalitu prostor, které jsou v domácnostech, kancelářích nebo veřejných budovách často opomíjeny.
Jejich hodnota nespočívá pouze v tom, že poskytují více světla, ale také v tom, že poskytují lepší světlo. K dosažení dobrého výsledku je nezbytná předběžná analýza. Při správném návrhu se světelné tunely stávají nenápadným, účinným a velmi užitečným nástrojem pro přivádění přirozeného světla do prostorů současné architektury.
