Struktur für Solarpanele 30º Neigung für Blech- und Betonmontage

Ref 63300 / STRCTR-PNLS-SLRS-30

Vorher

Preis nicht verfügbar

Struktur für Solarpanele 30º Neigung für Blech- und Betonmontage

Ref 63300 / STRCTR-PNLS-SLRS-30

  • 5 Jahre
  • Aluminium
  • Aussen
  • Silber

Vergleichbare Produkte

Beschreibung Struktur für Solarpanele 30º Neigung für Blech- und Betonmontage

Unsere Strukturen für Solarpanele sind universell. Sie ermöglichen es uns, jedes Solarpanel mit einer Breite zwischen 100 und 112 cm zu installieren. Dies sind Konstruktionen, die sehr einfach zu montieren sind, da je nach Anzahl der in Reihe zu montierenden Panele die erforderliche Anzahl von Verankerungsstücken, Zwischenclips und Endclips bereitgestellt wird.

Die Struktur für Solarpanele besteht aus Aluminium AL6005-T5 (eloxiert) mit S304 INOX A2 Stahlschrauben. Diese Struktur wird mit Hilfe eines Verankerungsstücks an der Oberfläche verankert, wo sie installiert werden soll. Der Kunde muss für jede Anwendung die passenden Schrauben, selbstschneidende Schrauben, chemische Dübel, Schrauben, Vorschaltgeräte usw. separat kaufen. Außerdem muss eine gute Abdichtung zwischen Verankerungsstück und Montagefläche gewährleistet sein, um Undichtigkeiten zu vermeiden.

Die Struktur für Solarpanele 30º Neigung für Blech- und Betonmontage wurde entwickelt, um eine korrekte Erfassung der Sonnenenergie zu erreichen.Wenn Sie bereits eine geneigte Oberfläche haben, um die Struktur zu platzieren, wäre die beste Option die koplanare Struktur für Solapanele, die in unserer Web erhältlich ist.

Diese Struktur hält einer Windlast von 1,5 kN/m² stand und entspricht EN 1090-1:2009+A1:2011.

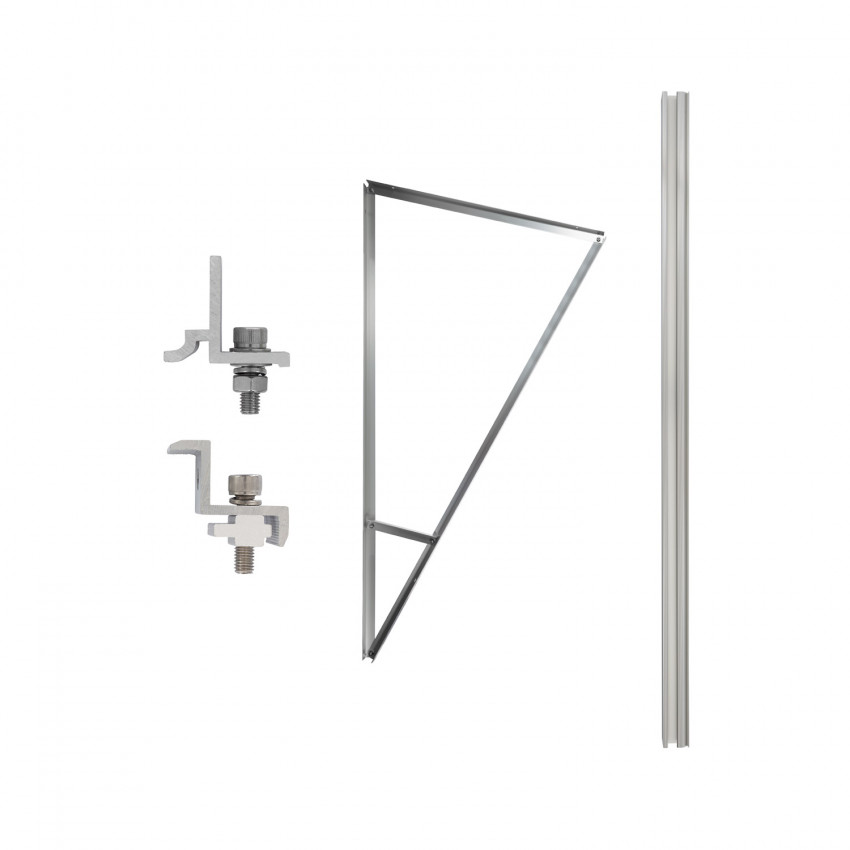

Bestandteile und Abmessungen der Kits:

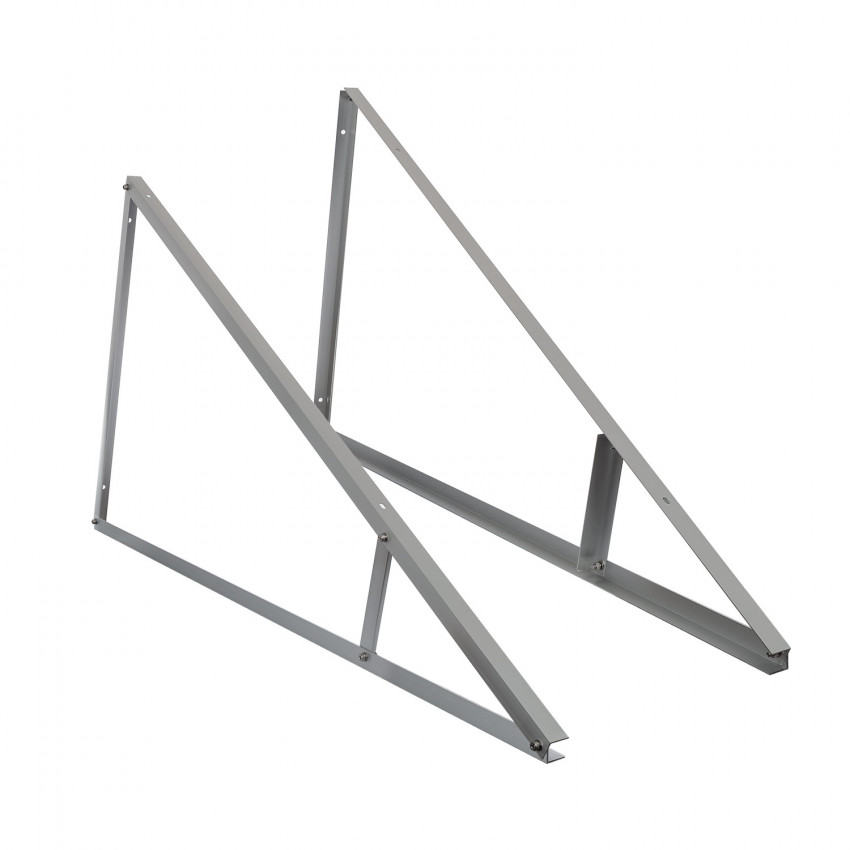

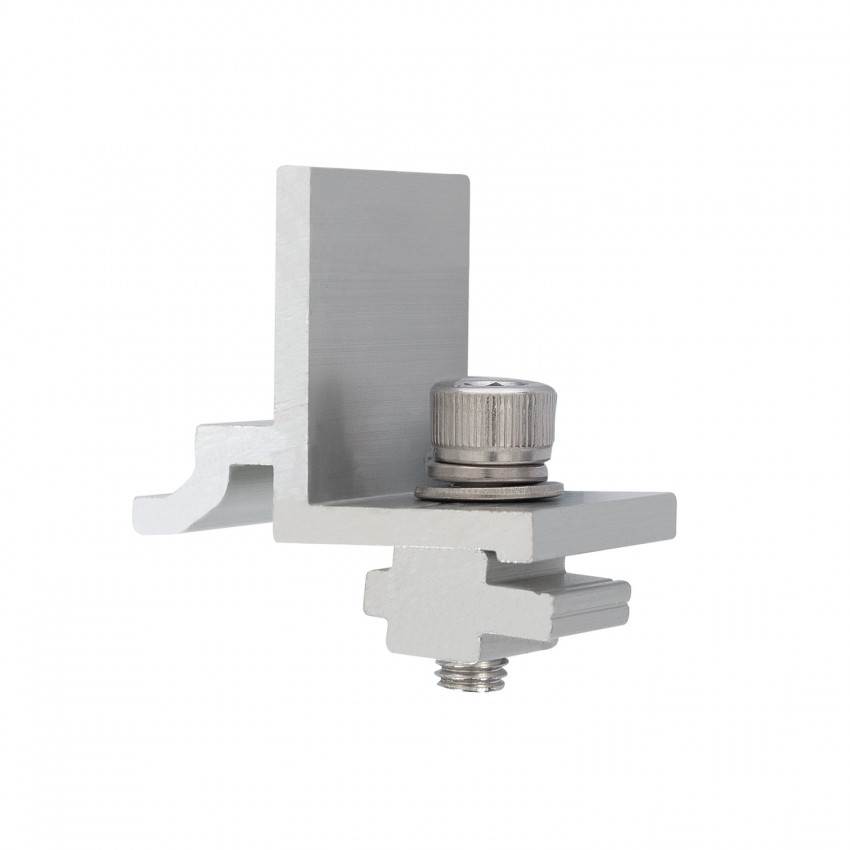

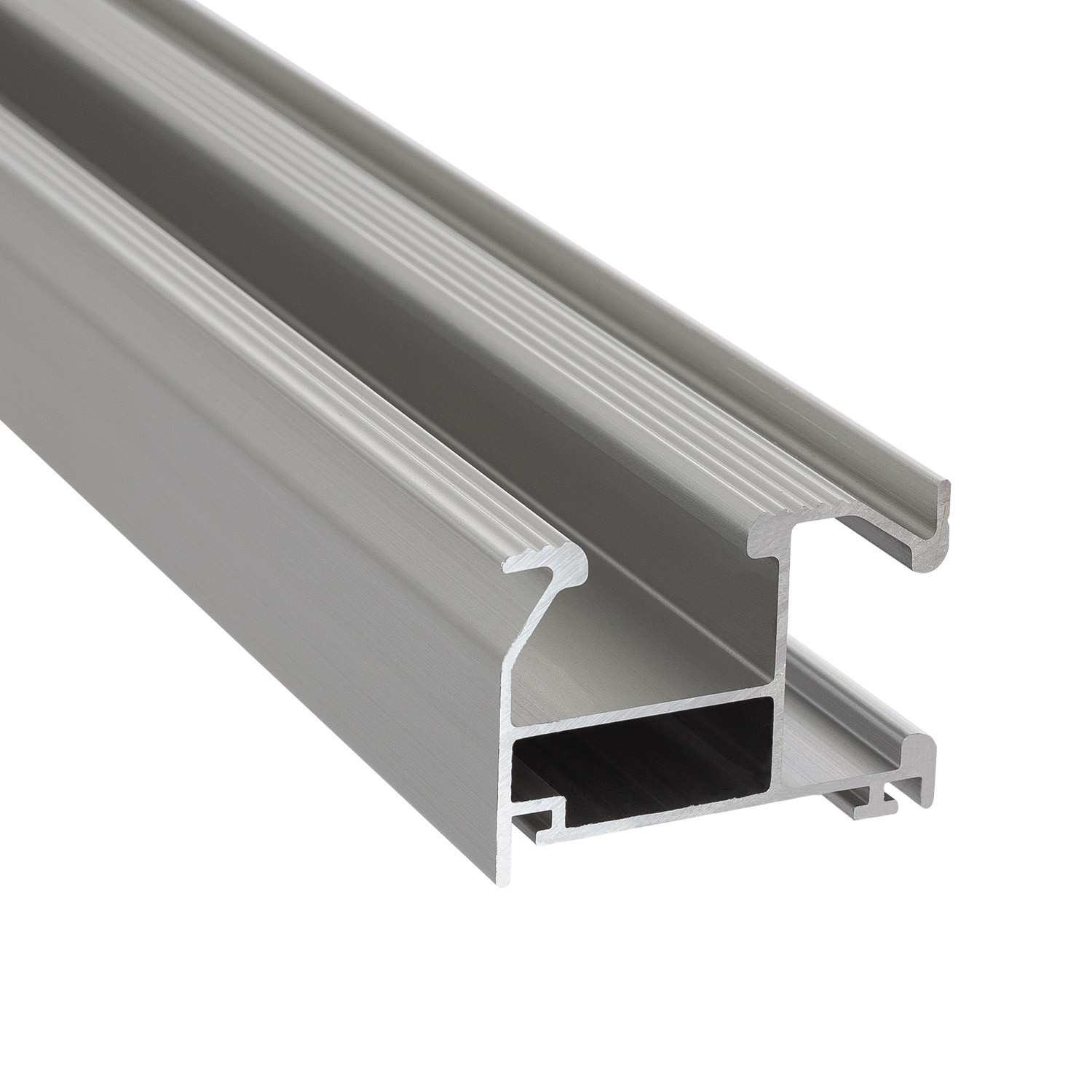

* Anzahl der Panele 1 :2 x Coplanar Structure Guide 115cm, 2 x Triangle Structure 30º, 4 x Triangle Clamp, 4 x End Clamp-------> Breitenmaße : 115 cm

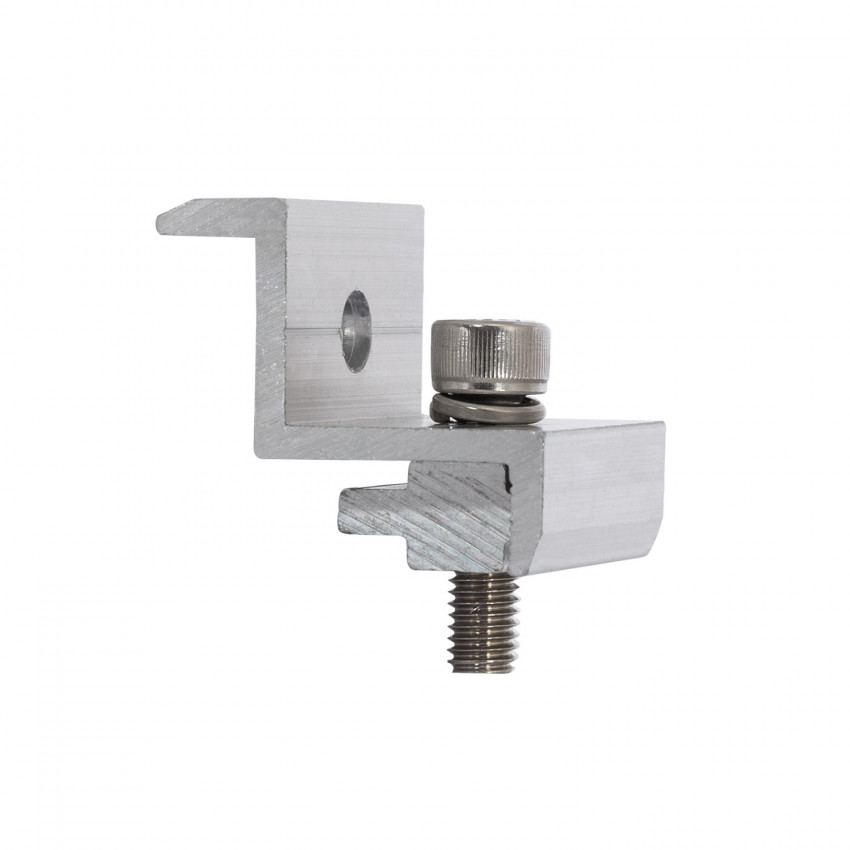

*Anzahl der Panele 2 : 2 x Coplanar Structure Guide 225 cm, 2 x Triangle Structure 30º, 4 x Triangle Clamp, 2 x Intermediate Clamp, 4 x Final Clamp -------> Breitenmaße : 225 cm

*Anzahl der Panele 3 : 2 x Coplanar Structure Guide 115 cm, 2 x Coplanar Structure Guide 225 cm, 2 x Structure Guide Splice, 3 x Triangle Structure 30º, 6 x Triangle Clamp, 4 x Intermediate Clamp, 4 x End Clamp-- -----> Breitenmaße : 340 cm

*Anzahl der Panele 4:
4 x Coplanar Structure Guide 225 cm, 2 x Structure Guide Splice, 4 x 30º Structure Triangle, 8 x Triangle Clamp, 6 x Intermediate Clamp, 4 x Final Clamp-------> Breitenmaße : 450 cm

*Anzahl der Panele 5 : 2 x Coplanar Structure Guide 115 cm, 4 x Coplanar Structure Guide 225 cm, 4 x Structure Guide Splice, 5 x Triangle Structure 30º, 10 x Triangle Clamp, 8 x Intermediate Clamp, 4 x End Clamp-- -----> Breitenmaße : 565 cm

*Anzahl der Panele 6
: 6 x Coplanar Structure Guide 225 cm, 4 x Structure Guide Splice, 6 x 30º Structure Triangle, 12 x Triangle Clamp, 10 x Intermediate Clamp, 4 x Final Clamp-------> Abmessungen Breite : 675 cm

*Anzahl der Panele 7
: 2 x Coplanar Structure Guide 115 cm, 6 x Coplanar Structure Guide 225 cm, 6 x Structure Guide Splice, 7 x 30º Structure Triangle, 14 x Triangle Clamp, 12 x Intermediate Clamp, 4 x End Clamp -----> Abmessungen Breite : 790 cm

*Anzahl der Panele 8 : 8 x Coplanar Structure Guide 225 cm, 6 x Structure Guide Splice, 8 x 30º Structure Triangle, 16 x Triangle Clamp, 14 x Intermediate Clamp, 4 x Final Clamp-------> Breitenmaße : 900 cm

*Anzahl der Panele 9 : 2 x Coplanar Structure Guide 115 cm, 8 x Coplanar Structure Guide 225 cm, 8 x Structure Guide Splice, 9 x Triangle Structure 30º, 18 x Triangle Clamp, 16 x Intermediate Clamp, 4 x End Clamp-- -----> Breitenmaße : 1015 cm

*Anzahl der Panele 10
: 10 x Coplanar Structure Guide 225 cm, 8 x Structure Guide Splice, 10 x 30º Structure Triangle, 20 x Triangle Clamp, 18 x Intermediate Clamp, 4 x Final Clamp-------> Breitenmaße : 1125 cm

*Diese Struktur ist kompatibel mit Paneelen mit einer Dicke zwischen 35 und 40 mm.
*Die Strukturen sind für Paneele mit einer maximalen Breite von 112 cm ausgelegt.Wenn Sie ein größeres Paneel haben, überprüfen Sie die Gesamtbreiten in der Beschreibung, um diejenige auszuwählen, die am besten zu Ihnen passt.
*Das Befestigungsmaterial ist nicht im Produkt enthalten.
*Achten Sie darauf, ein gutes Dichtmittel zu verwenden, um Undichtigkeiten zu vermeiden.

Charakteristiken Struktur für Solarpanele 30º Neigung für Blech- und Betonmontage

Benutzung: Aussen
Werkstoff: Aluminium
Farbe: Silber
Benötigt Montage: Ja
Nicht inkludiert: Photovoltaik-Solarmodul
Garantie: 5 Jahre
Prüfprotokoll: CE & RoHS,UKCA
