Koplanare Struktur für Solarmodule für Trapezbleche

Technisches Datenblatt herunterladen

Ref. Ledkia: 92124

Ref. Hersteller: STRCTR-CPLNR-CHP-TRPZDL-1

Wählen Anzahl der Panele:

1

1

38,01 €

0% MwSt. inklusive

Verfügbar, Zustellung in 3 bis 4 Tagen

Nicht enthalten: Photovoltaik-Solarmodul

Jetzt kaufen, später zahlen

Kreditzahlung

Sie können dieses Produkt innerhalb der ersten 30 Kalendertage nach Erhalt widerrufen, vorausgesetzt, dass das Produkt in einwandfreiem Zustand ist für den Gebrauch.


Sonderanfertigungen und zugeschnittene Streifen sind ausgeschlossen.


Vollständige Bedingungen und Konditionen können Sie hier finden: Kundendienst und Rücksendungen.

Wenn Sie Ihre Bestellung heute vor 18:00 Uhr aufgeben, liefern wir innerhalb von 4-5 Tagen (Werktage).


Der Versand ist ab einem Bestellwert von 74,99 € (MwSt. inkl) kostenlos.


Konditionen hier: Versandmethoden.

payment method image 1

payment method image 2

Bei Ledkia sind wir bemüht, Ihre Sicherheit und Privatsphäre zu schützen. Wir verwenden Zahlungsmittel, die Ihre Sicherheit garantieren. Sowohl Ihre persönlichen Daten als auch Ihre Bankdaten werden durch alle in der geltenden Gesetzgebung vorgesehenen Sicherheitsmaßnahmen geschützt.


Weitere Informationen: Zahlungsformen.

Unser Garantieservice von bis zu 5 Jahren garantiert den Ersatz, die Reparatur oder die Rückerstattung von defekten Produkten.


Die genaue Produktgarantie finden Sie in den technischen Details.


Vollständige Bedingungen und Konditionen hier: Kundendienst und Rücksendungen.

Vergessen Sie nicht das Zubehör 1

  • Product Wechselrichter Solar SAJ R5 Netzeinspeisung 1,5-8 kW mit Wifi-Steuerung Einphasig

    Wechselrichter Solar SAJ R5 Netzeinspeisung 1,5-8 kW mit Wifi-Steuerung Einphasig

    Verfügbar. Versand in 3 bis 5 Tagen

    7 optionen

    389,58 €

Downloads

  • Technisches Datenblatt PDF

Zertifikate und Siegel

Certificate

Technische Daten

  • Benutzung:Aussen
  • Werkstoff:Aluminium
  • Farbe:Grau
  • Benötigt Montage:Ja
  • Nicht enthalten:Photovoltaik-Solarmodul
  • Garantie:5 Jahre
  • Prüfprotokoll:CE & RoHS, UKCA

Unsere Vorteile

  • Spezialistenteam zu Ihren Diensten

    Personalisierte Kundenbetreuung

  • Zustellungen in 24/48 Std

    Lagerbestand in mehr als 12.000 Referenzen

  • Garantie bis zu 5 Jahre

    Unsere Fachkräfte garantieren Ihnen höchste Qualität und Zuverlässigkeit

  • Bestpreis-Garantie

    Im Vergleich zu den bekanntesten Websites der Branche

Beschreibung

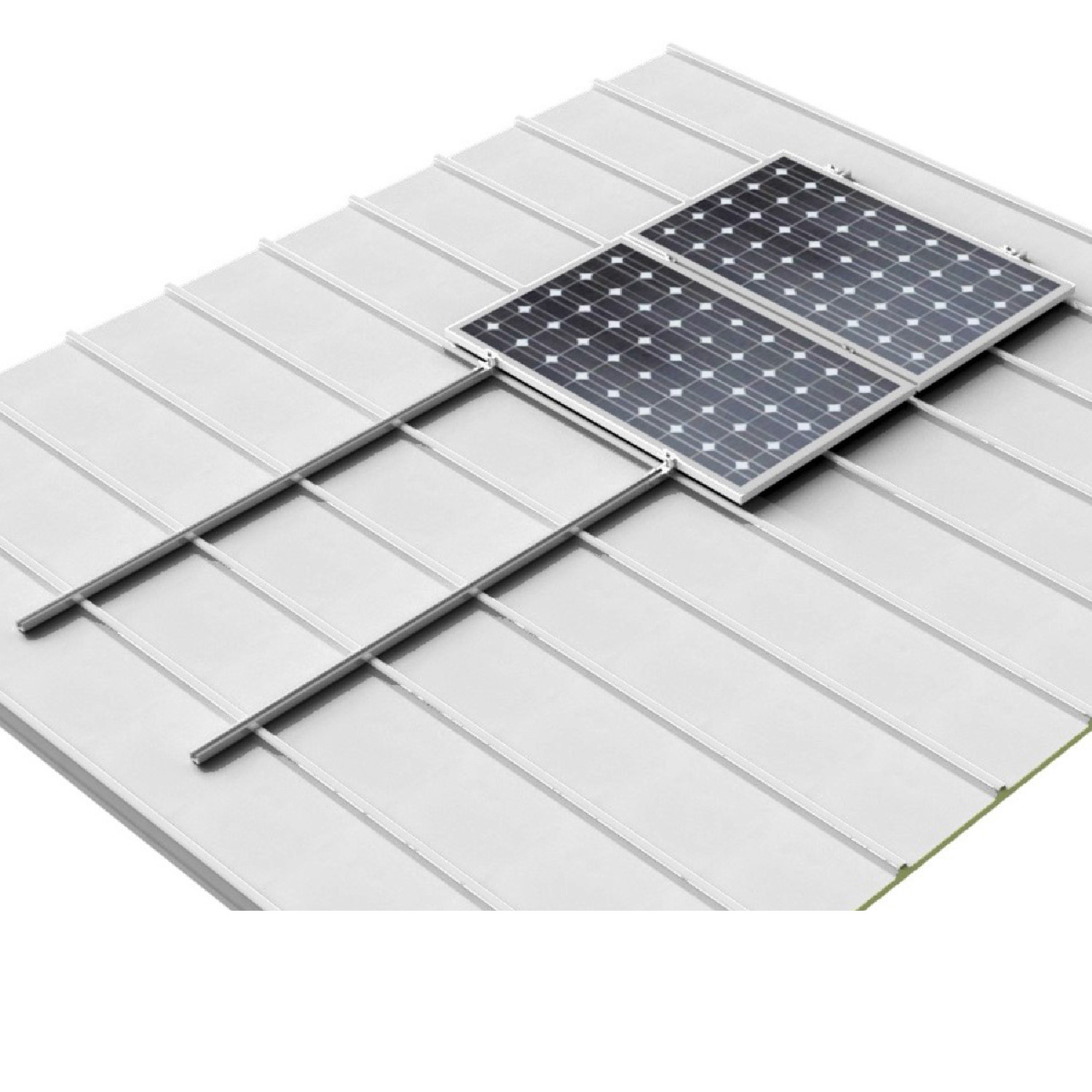

Unsere Strukturen für Solarmodule sind universell. Sie ermöglichen uns die Installation jedes Solarmoduls mit einer Breite zwischen 100 und 112 cm. Dabei handelt es sich um Strukturen, die sehr einfach zu montieren sind, da je nach Anzahl der in Reihe zu installierenden Panele die erforderliche Anzahl an Verankerungsstücken, Zwischenklemmen und Endklemmen bereitgestellt wird.

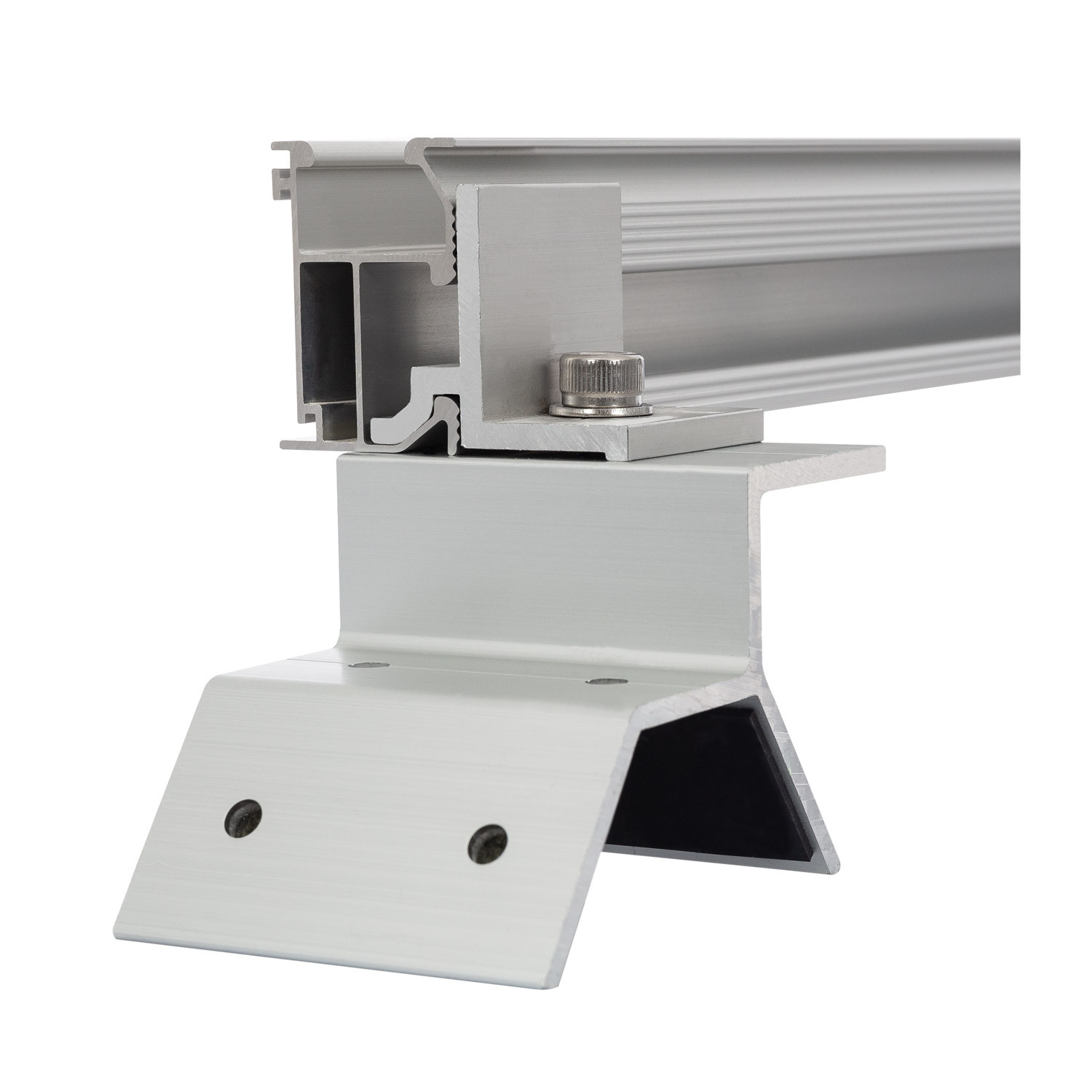

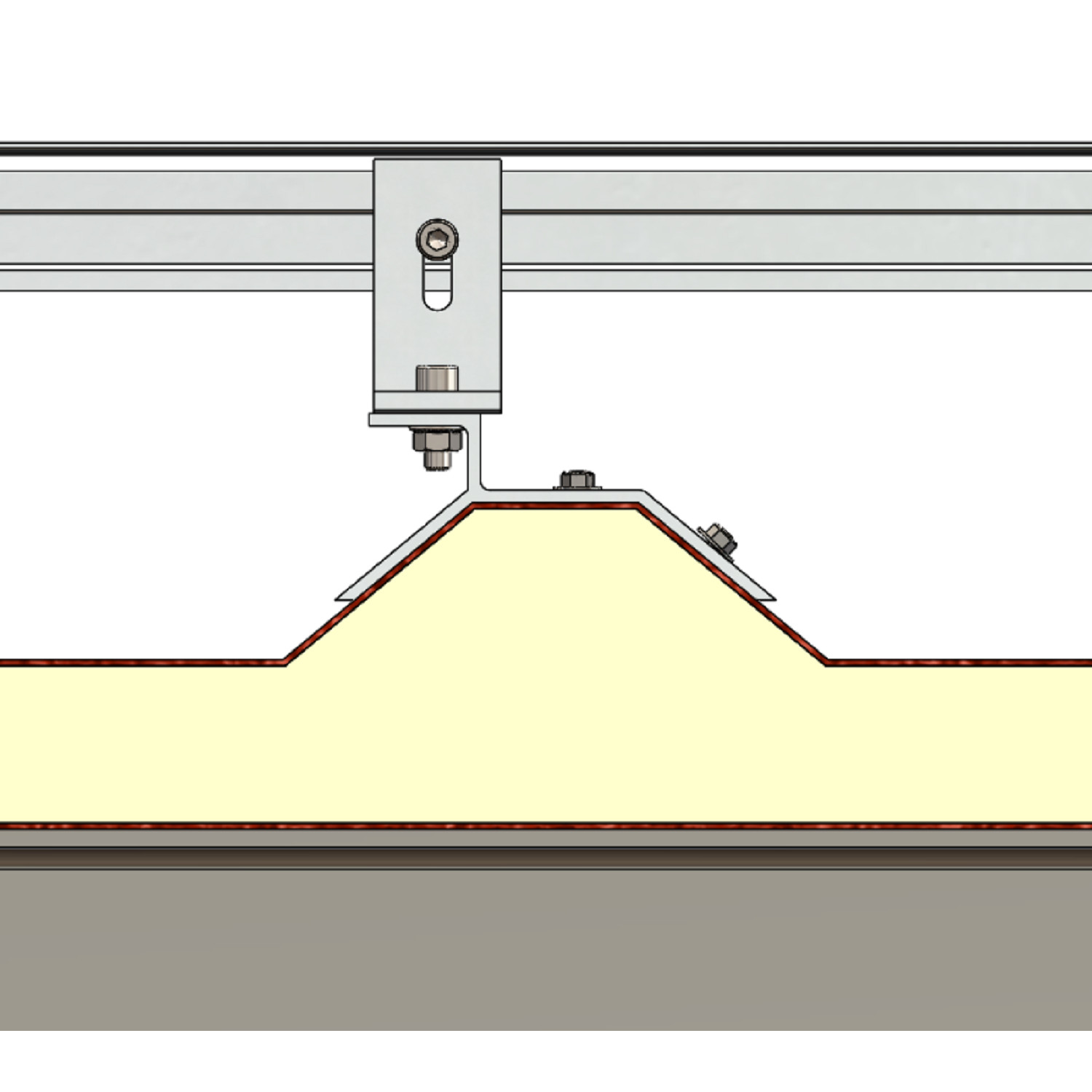

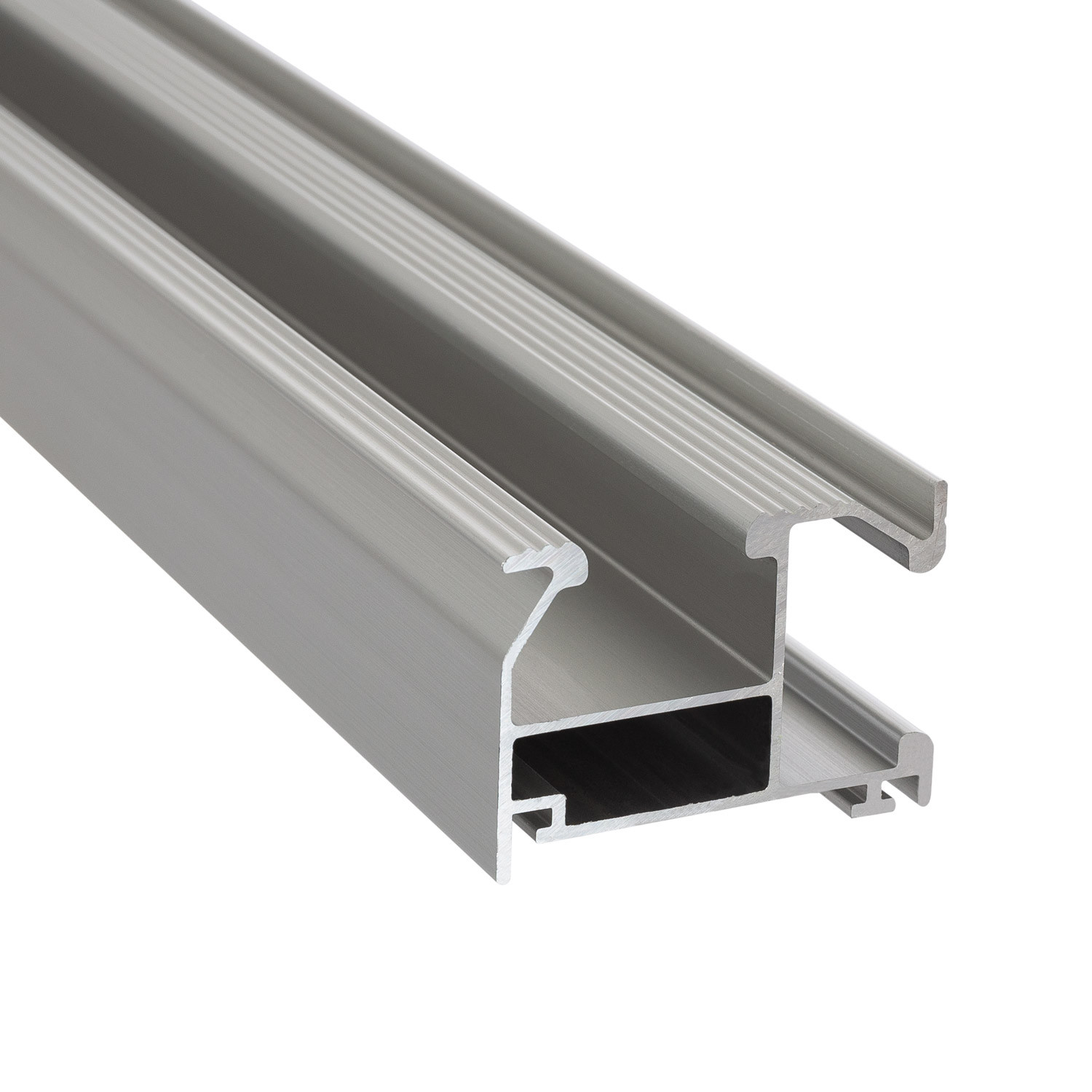

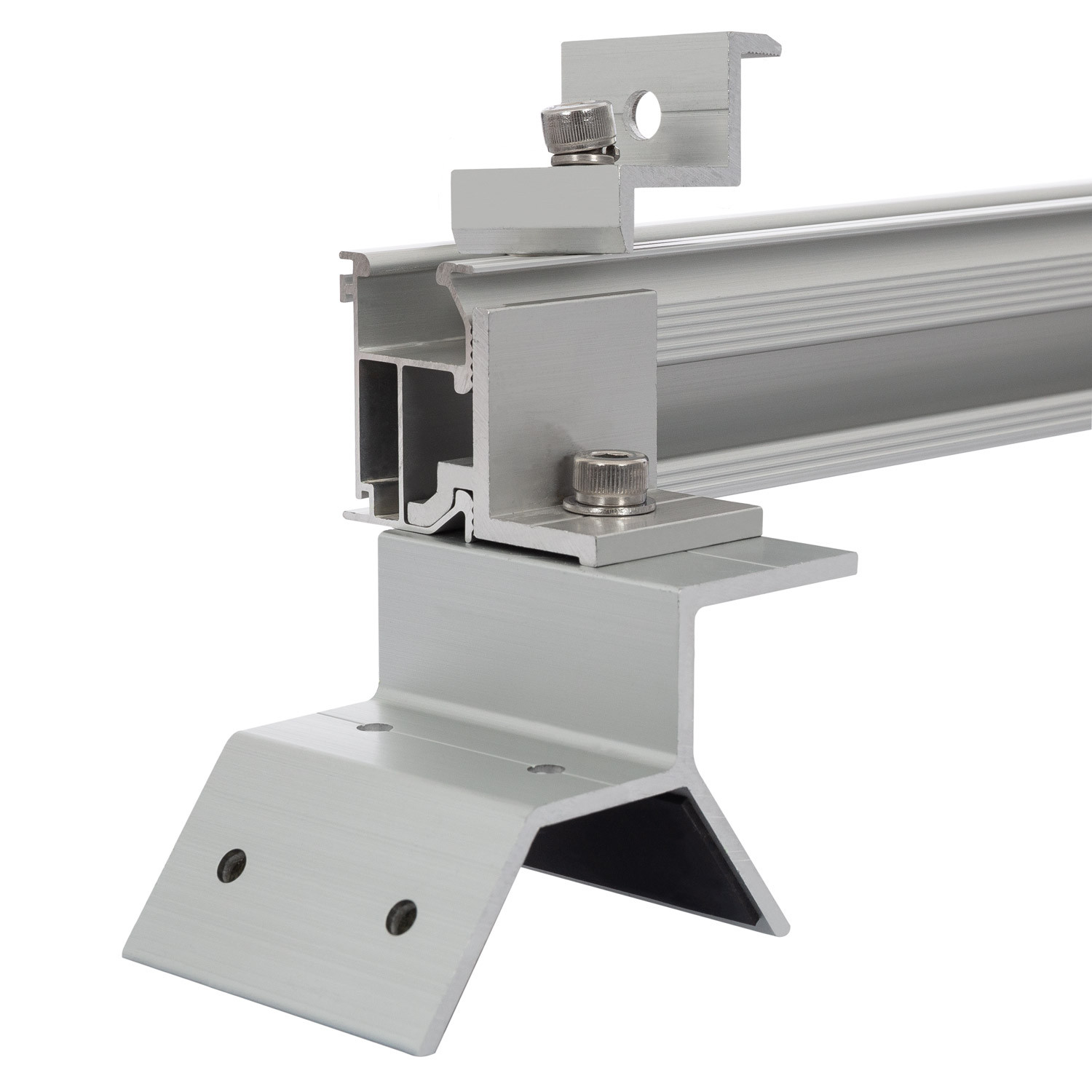

Die Struktur für Solarmodule besteht aus Aluminium AL6005-T5 (eloxiert) mit Schrauben aus Stahl S304 INOX A2. Diese Struktur wird mit einem Verankerungsstück an der Oberfläche verankert, an der sie installiert werden soll. Der Kunde muss die für die jeweilige Anwendung geeigneten Befestigungsmittel, wie z. B. Gewindeschrauben, chemische Dübel, Zugschrauben, Vorschaltgeräte usw., separat erwerben. Darüber hinaus muss auf eine gute Abdichtung zwischen Verankerungsstück und Montagefläche geachtet werden, um Undichtigkeiten zu vermeiden.

Für eine korrekte Gewinnung der Sonnenenergie sollten die Solarmodule mit einer Neigung von etwa 30º installiert werden. Wenn keine geneigte Oberfläche verfügbar ist, wäre die beste Option eine um 30° geneigte Struktur für Solarmodule.

Diese Struktur hält einer Windlast von 1,5 kN/m² stand und entspricht EN 1090-1:2009+A1:2011.

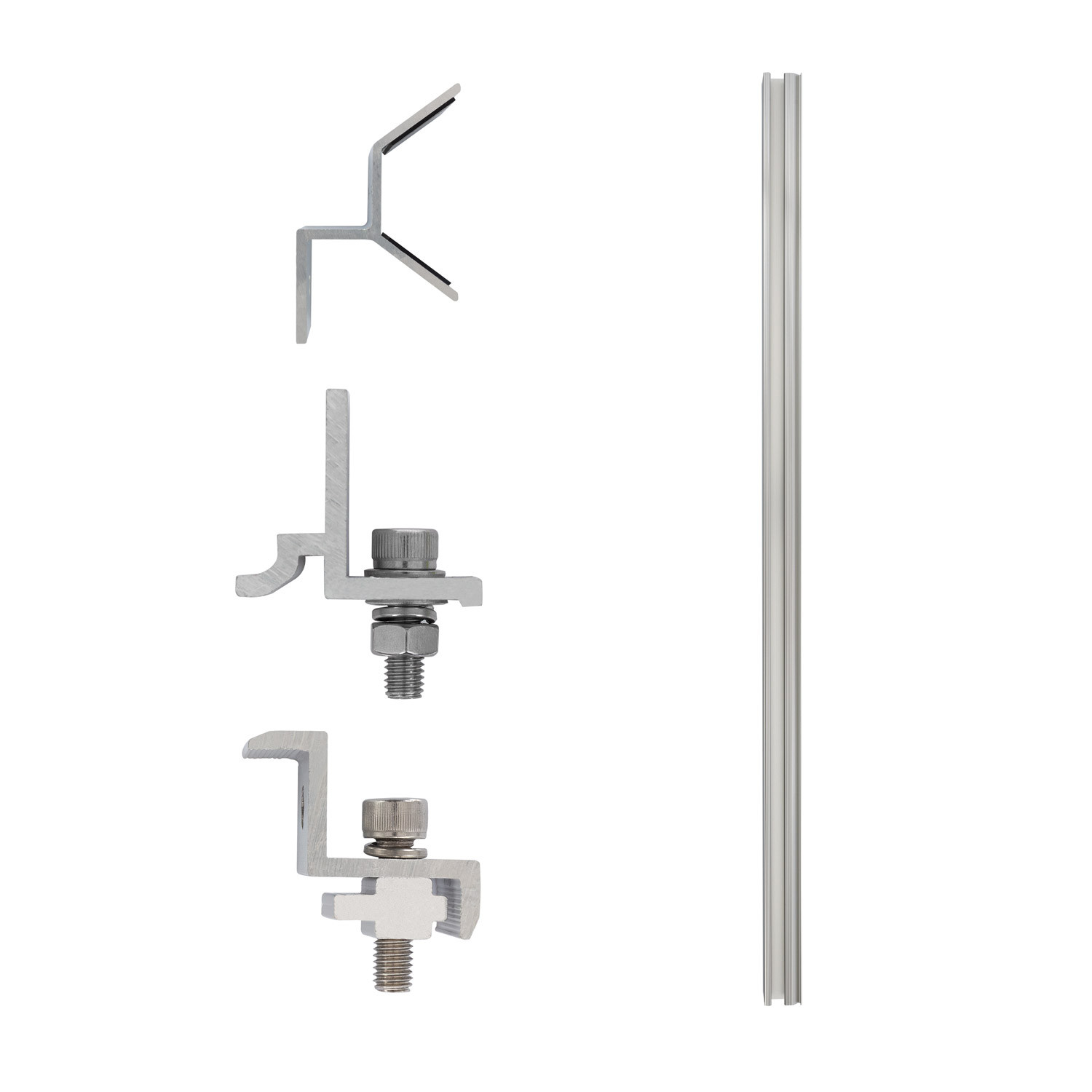

Bestandteile und Abmessungen der Bausätze:

*Anzahl der Panele 1

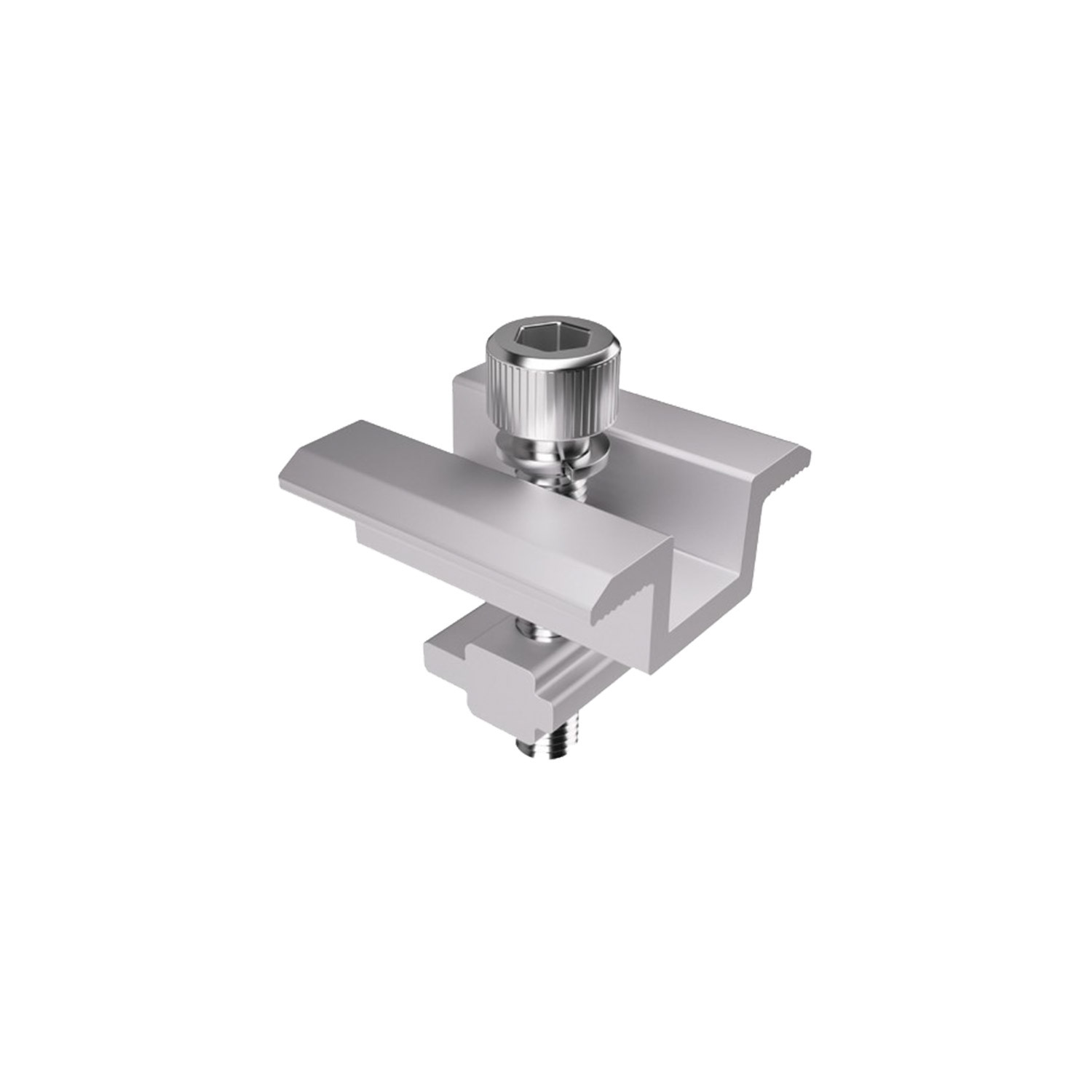

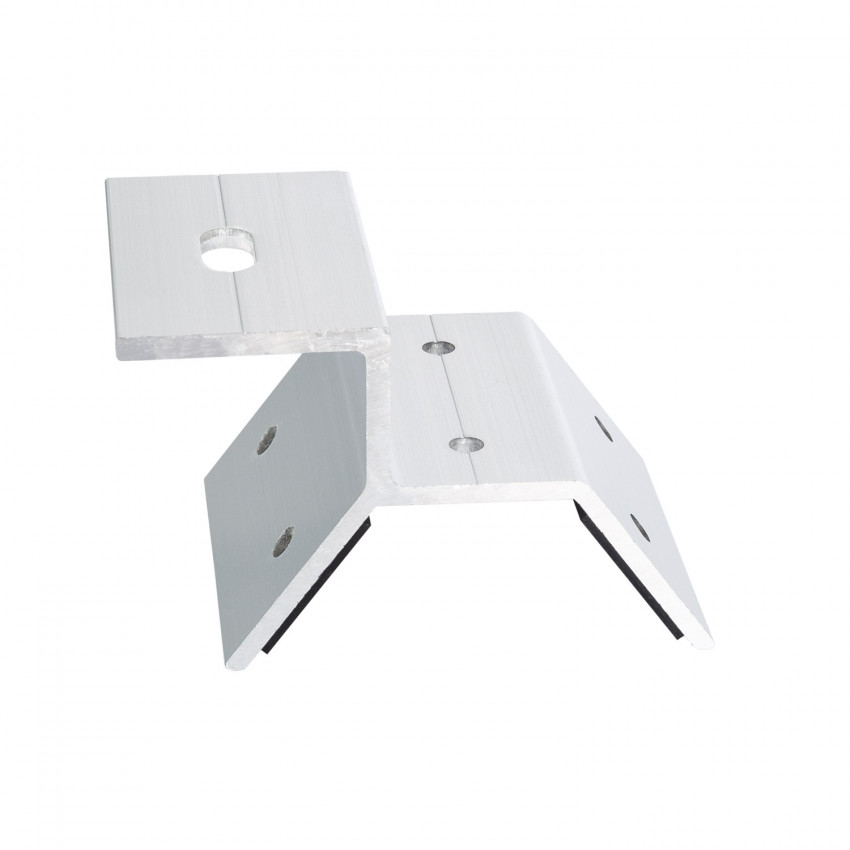

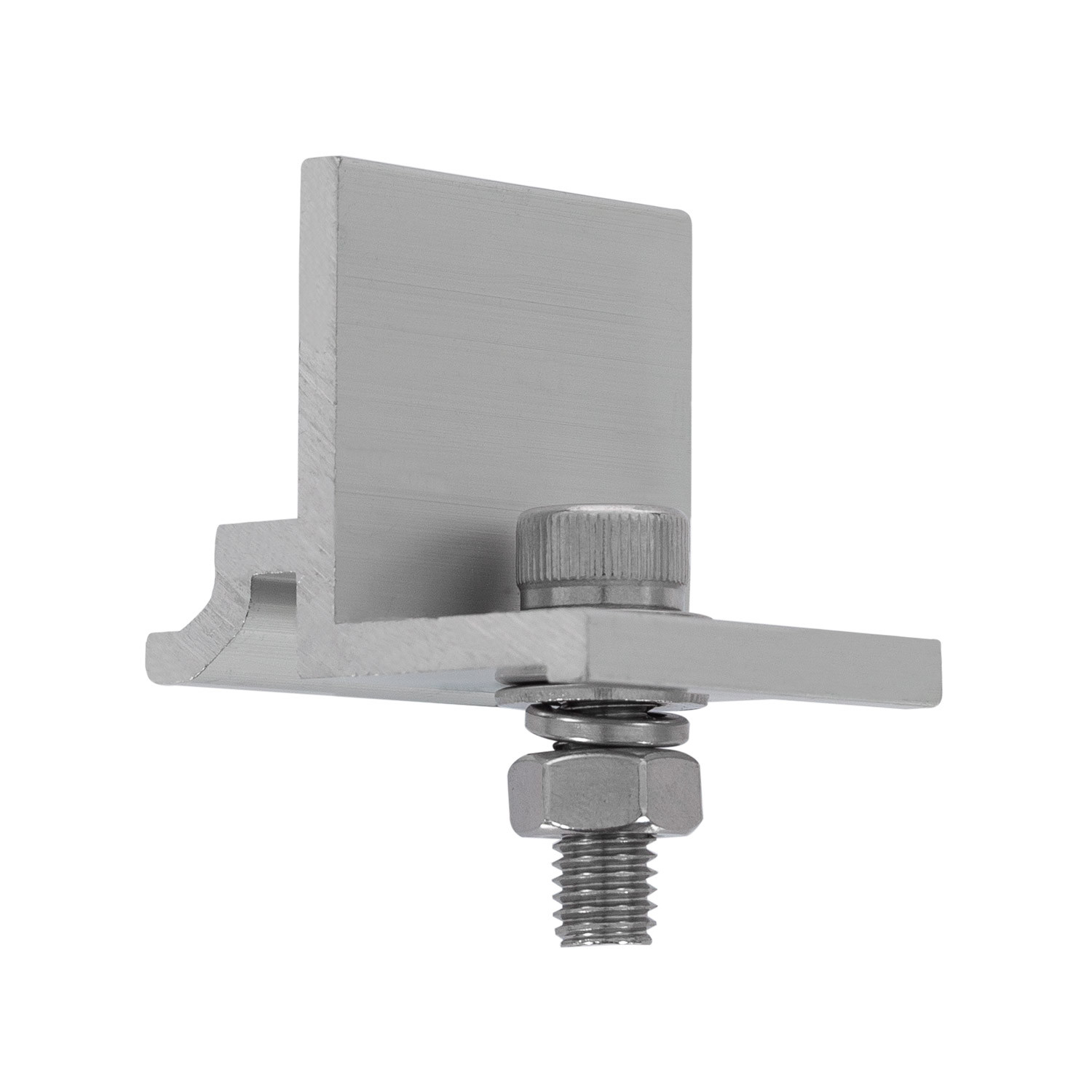

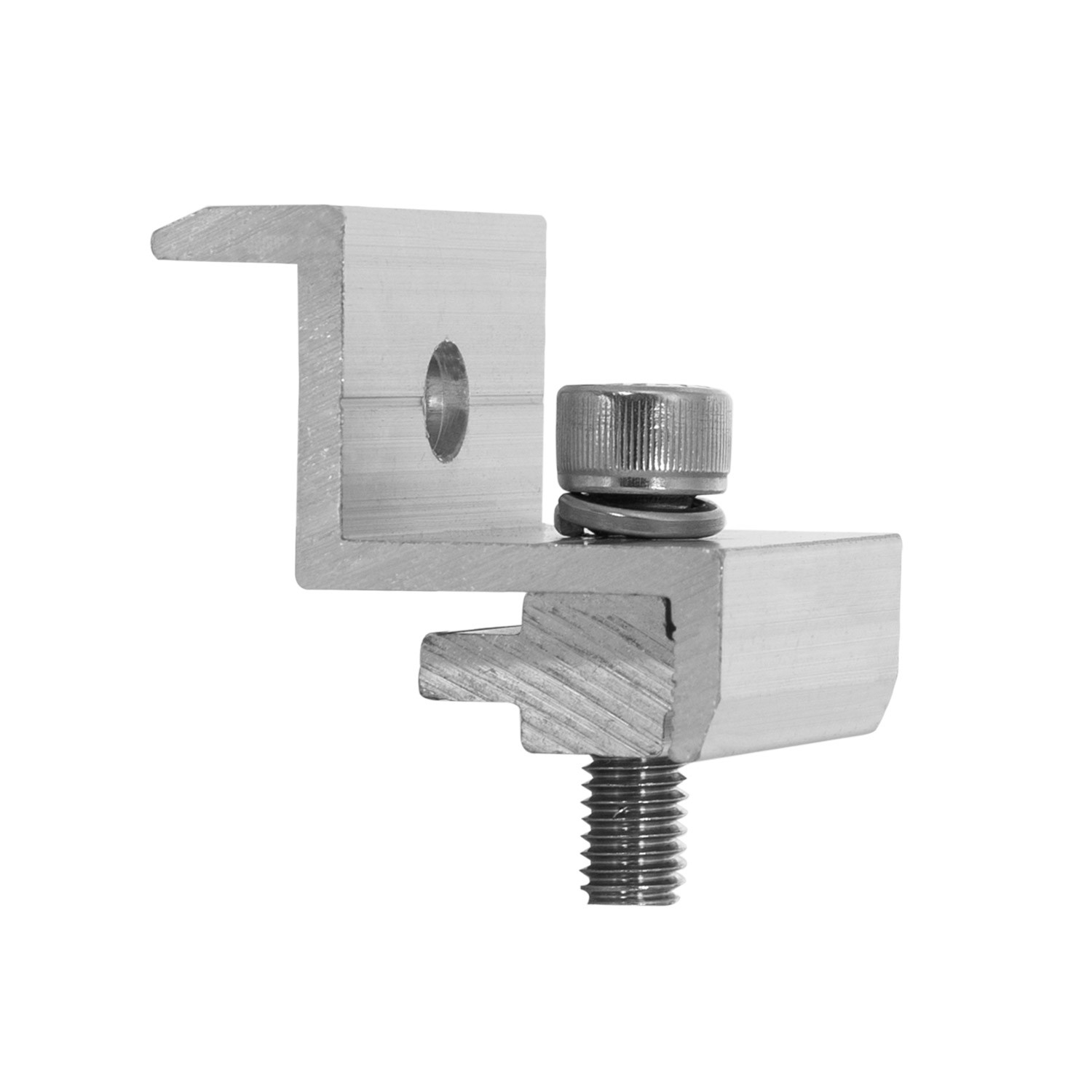

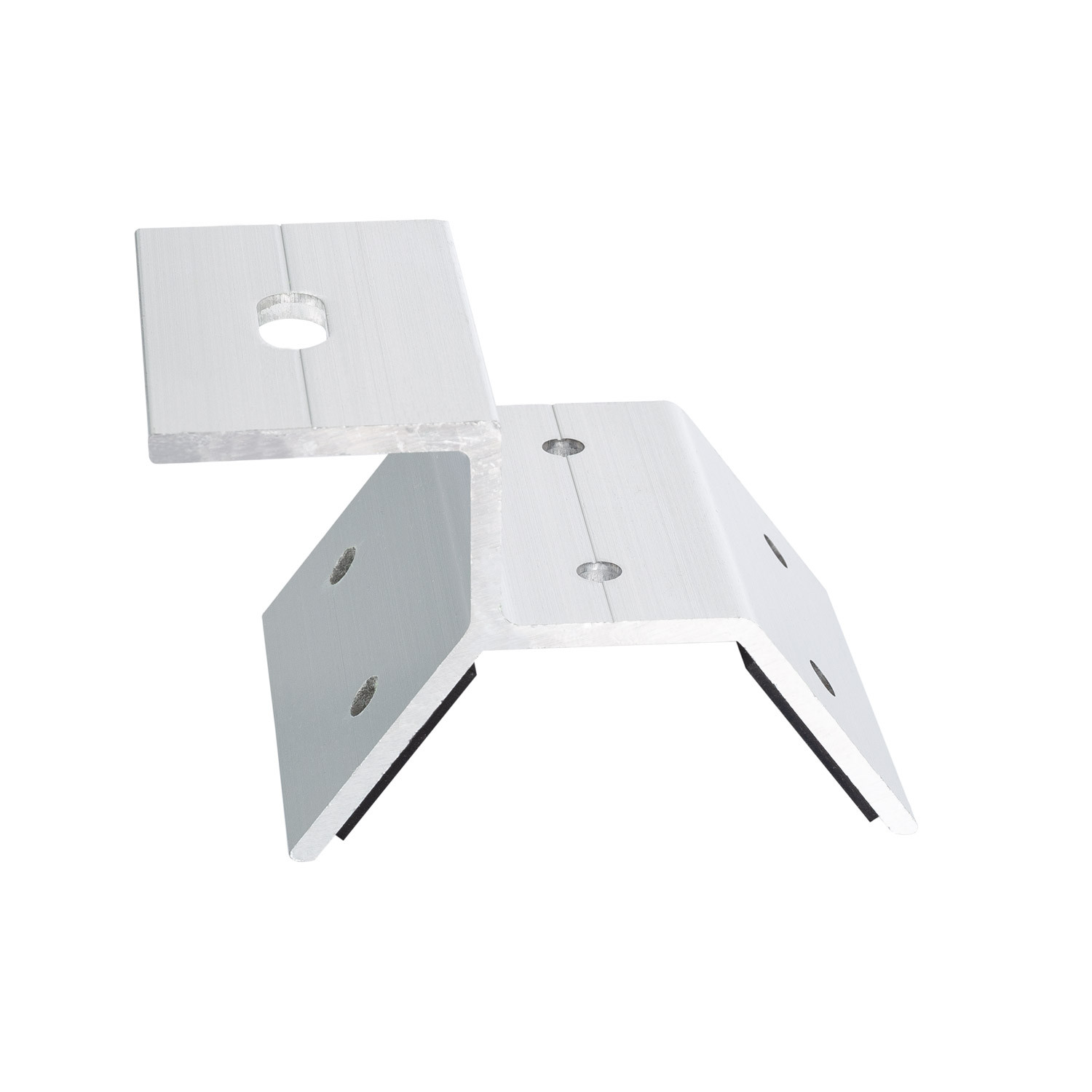

: 2 x Koplanare Struktur Schiene 115 cm, 4 x Trapezstütze, 4 x Schienenklemme PRO, 4 x Endklemme, 4 x Schienenklemme PRO ------->Breitenmaße: 115 cm

*Anzahl der Panele 2 : 2 x Koplanare Struktur Schiene 225 cm, 6 x Trapezstütze, 6 x Schienenklemme PRO, 2 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 225 cm

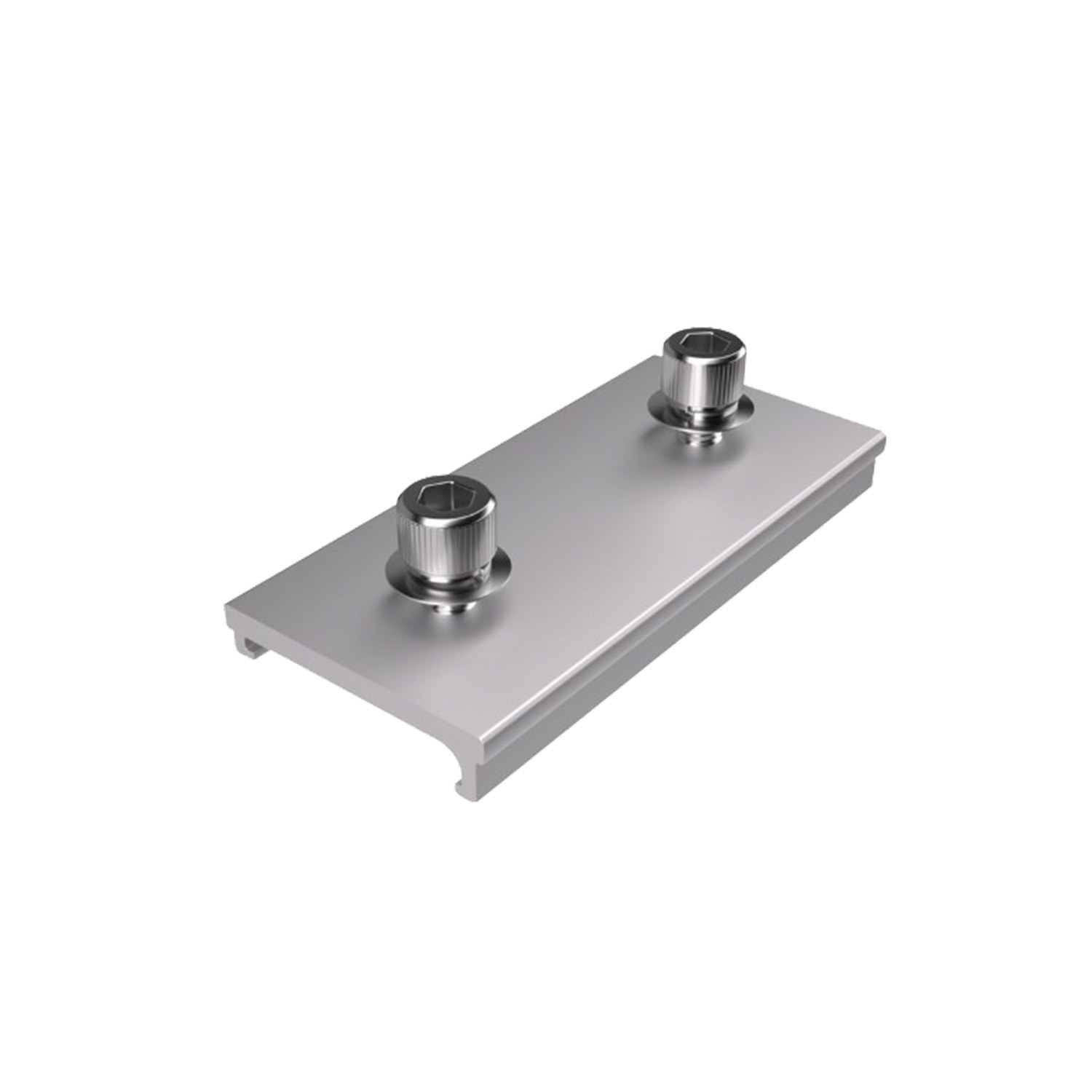

*Anzahl der Panele 3 : 2 x Koplanare Struktur Schiene 115 cm, 2 x Koplanare Struktur Schiene 225 cm, 2 x Verbindung Struktur Schiene, 8 x Trapezstütze, 8 x Schienenklemme PRO, 4 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 340 cm

*Anzahl der Panele 4
: 4 x Koplanare Struktur Schiene 225 cm, 2 x Verbindung Struktur Schiene, 10 x Trapezstütze, 10 x Schienenklemme PRO, 6 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 450cm

*Anzahl der Panele 5 : 2 x Koplanare Struktur Schiene 115 cm, 4 x Koplanare Struktur Schiene 225 cm, 4 x Verbindung Struktur Schiene, 10 x Trapezstütze, 10 x Schienenklemme PRO, 8 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 565 cm

*Anzahl der Panele 6
: 6 x Koplanare Struktur Schiene 225 cm, 4 x Verbindung Struktur Schiene, 12 x Trapezstütze, 12 x Schienenklemme PRO, 10 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 675cm

*Anzahl der Panele 7
: 2 x Koplanare Struktur Schiene 115 cm, 6 x Koplanare Struktur Schiene 225 cm, 6 x Verbindung Struktur Schiene, 14 x Trapezstütze, 14 x Schienenklemme PRO, 12 x Zwischenklemme, 4 x Endklemme -------> Abmessungen Breite : 790 cm

*Anzahl der Panele 8 : 8 x Koplanare Struktur Schiene 225 cm, 6 x Verbindung Struktur Schiene, 16 x Trapezstütze, 16 x Schienenklemme PRO, 14 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 900cm

*Anzahl der Panele 9 : 2 x Koplanare Struktur Schiene 115 cm, 8 x Koplanare Struktur Schiene 225 cm, 8 x Verbindung Struktur Schiene, 18 x Trapezstütze, 18 x Schienenklemme PRO, 16 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 1015 cm

*Anzahl der Panele 10
: 10 x Koplanare Struktur Schiene 225 cm, 8 x Verbindung Struktur Schiene, 20 x Trapezstütze, 20 x Schienenklemme PRO, 18 x Zwischenklemme, 4 x Endklemme -------> Breitenmaße : 1125 cm

*Diese Struktur ist mit Panelen mit einer Dicke zwischen 35 und 40 mm kompatibel.
*Die Strukturen sind für Panele mit einer maximalen Breite von 112 cm ausgelegt. Wenn Sie ein größeres Panel haben, sehen Sie sich die Gesamtbreiten in der Beschreibung an, um diejenige auszuwählen, die Ihren Anforderungen am besten entspricht.
*Das Befestigungsmaterial ist nicht im Produkt enthalten.
*Achten Sie darauf, ein gutes Dichtmittel zu verwenden, um Undichtigkeiten zu verhindern.
