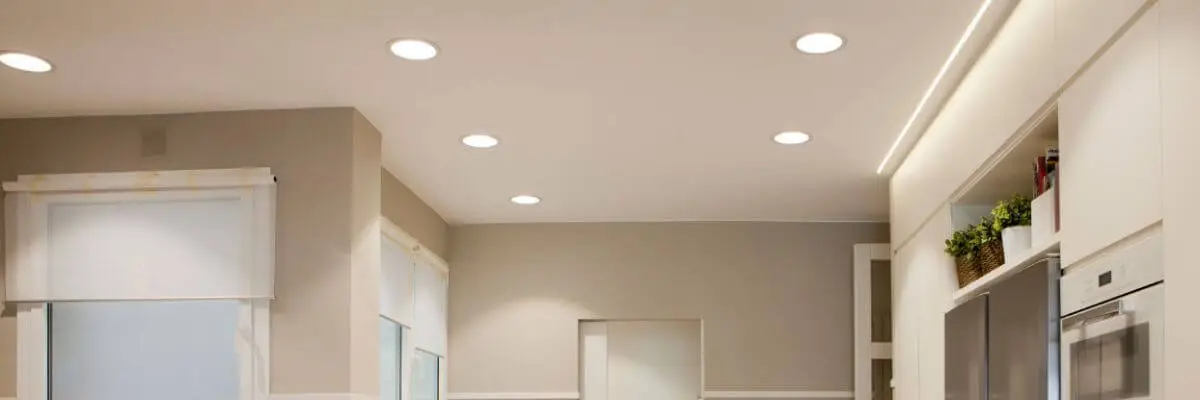

Jak zamontować oprawę LED typu downlight – instrukcja krok po kroku

Wymiana starej oprawy oświetleniowej na oprawę LED downlight lub montaż nowej oprawy to jedno z najczęstszych działań w ramach projektów oświetleniowych. Jednak przed włączeniem oprawy należy upewnić się, że podłączenie elektryczne zostało wykonane prawidłowo, ponieważ od tego zależy zarówno wydajność oprawy, jak i bezpieczeństwo instalacji.

Poniżej wyjaśniamy krok po kroku, jak podłączyć oprawę LED typu downlight, jakie materiały są do tego potrzebne oraz jak prawidłowo wykonać poszczególne połączenia.

Co należy wiedzieć przed podłączeniem oprawy LED typu downlight

Przed rozpoczęciem montażu warto zapoznać się z kilkoma szczegółami technicznymi, które ułatwią instalację i pomogą uniknąć problemów podczas podłączania opraw.

Rodzaje opraw typu downlight i systemy podłączeń

Nie wszystkie oprawy typu downlight LED podłącza się dokładnie w ten sam sposób. Sposób podłączenia zależy głównie od typu oprawy i wbudowanego w nią sterownika.

Większość obecnych modeli działa z wykorzystaniem zewnętrznego sterownika, który przekształca napięcie sieciowe na prąd o natężeniu odpowiednim do zasilania diod LED. W takich przypadkach zasilanie sieciowe podłącza się najpierw do sterownika, który z kolei zasila oprawę typu downlight.

Przed wykonaniem jakichkolwiek połączeń zaleca się sprawdzenie schematu połączeń produktu, aby prawidłowo zidentyfikować wejścia i wyjścia sterownika.

Wymagane narzędzia i materiały

Posiadanie odpowiednich narzędzi pozwala na szybsze i bezpieczniejsze przeprowadzenie instalacji. Zazwyczaj potrzebne będą:

• Śrubokręt izolowany.
• Ściągacz izolacji.
• Tester napięcia.
• Bloki zaciskowe lub szybkozłącza.
• Solidna drabina.
• Rękawice ochronne.

Warto również sprawdzić, czy sterownik i oprawa typu downlight są ze sobą kompatybilne oraz czy napięcie zasilania odpowiada napięciu w instalacji elektrycznej.

Środki ostrożności przed rozpoczęciem pracy

Wszystkie prace związane z instalacją elektryczną należy wykonywać przy całkowicie wyłączonym zasilaniu.

Najlepiej wyłączyć odpowiedni wyłącznik automatyczny w skrzynce bezpiecznikowej, a następnie sprawdzić za pomocą testera napięcia, czy przez przewody, nad którymi zamierzasz pracować, rzeczywiście nie przepływa prąd.

Ważne jest również, aby pracować z suchymi rękami, używać narzędzi izolowanych oraz unikać prowizorycznych połączeń lub niebezpiecznych splotów.

Jak podłączyć oprawę LED typu downlight

Po przygotowaniu materiałów i sprawdzeniu, czy wszystkie wymogi bezpieczeństwa są spełnione, można przystąpić do montażu.

1. Wyłącz zasilanie

Pierwszym krokiem jest całkowite odcięcie zasilania.

Choć może się to wydawać oczywiste, krok ten jest niezbędny, aby zapobiec porażeniu prądem podczas pracy przy instalacji elektrycznej.

Po odłączeniu obwodu należy jeszcze raz sprawdzić, czy nie ma napięcia, zanim dotknie się jakichkolwiek przewodów.

2. Zdemontować starą oprawę oświetleniową

Korzystając z drabiny, należy zdjąć starą oprawę oświetleniową z uchwytu i odłączyć ją od zasilania sieciowego. Należy usunąć wszystkie elementy (transformator, statecznik itp.), które były dołączone do starej oprawy sufitowej lub halogenowej, ponieważ nasza oprawa typu downlight posiada własny sterownik.

Jeśli konieczne jest powiększenie otworu wymaganego do montażu lub wywiercenie nowego, należy użyć wiertarki z nasadką do wycinania otworów, aby wywiercić otwór w suficie.

3. Przygotuj okablowanie

Kolejnym krokiem jest przygotowanie kabli zasilających.

W przypadku nowej instalacji należy zdjąć około jednego centymetra izolacji z każdego przewodu, aby ułatwić podłączenie.

Zazwyczaj są to trzy przewody: fazowy, zerowy i uziemiający. (Więcej informacji znajdziesz w naszym wpisie na temat kolorów przewodów elektrycznych).

Warto sprawdzić, czy izolacja przewodów jest w dobrym stanie i czy nie ma żadnych uszkodzonych lub zużytych miejsc.

4. Podłącz sterownik

W większości opraw LED typu downlight zasilanie sieciowe najpierw dociera do sterownika.

Przewody fazowy i zerowy należy podłączyć do wejścia, które zazwyczaj jest oznaczone jako INPUT, AC IN lub odpowiednimi symbolami prądu przemiennego.

Wyjście sterownika, zazwyczaj oznaczone jako OUTPUT, podłącza się następnie do oprawy za pomocą złącza dostarczonego przez producenta.

Ważne jest, aby postępować zgodnie z instrukcjami producenta i nie odwracać polaryzacji połączeń w przypadkach, gdy sprzęt wymaga zachowania określonej polaryzacji.

Ponadto sterownika nie wolno nigdy wymieniać na niekompatybilny tylko dlatego, że ma podobne wymiary. Prąd wyjściowy, moc i zakres pracy muszą być zgodne z oprawą oświetleniową.

5. Podłącz oprawę typu downlight do sterownika

Po włączeniu zasilania Drivery LED należy podłączyć kabel z samego oprawki typu downlight.

Większość producentów dołącza złącza szybkiego montażu, które wymagają jedynie włożenia obu części, aż usłyszysz charakterystyczne kliknięcie.

W przypadku innych modeli może być konieczne użycie małych zacisków lub specjalnych złączy.

Przed kontynuowaniem należy sprawdzić, czy wszystkie połączenia są dobrze zamocowane i czy żadne metalowe elementy przewodzące nie są odsłonięte.

6. Zamontować oprawę sufitową na suficie

Po wykonaniu wszystkich połączeń oprawę oświetleniową można zamontować w ostatecznym położeniu.

Reflektory punktowe są zazwyczaj wyposażone w dwie boczne sprężyny, które umożliwiają ich zamocowanie do sufitu podwieszanego poprzez dociskanie do panelu. Wystarczy ściśnąć obie sprężyny, wsunąć korpus reflektora do otworu i delikatnie je zwolnić, aby reflektor został solidnie zamocowany.

Przed włożeniem oprawy oświetleniowej zaleca się sprawdzenie, czy średnica otworu jest zgodna z instalowanym modelem. W razie wątpliwości dotyczących wymiarów lub najbardziej odpowiedniego rozmiaru można zapoznać się z naszym przewodnikiem dotyczącym doboru średnicy i wymiarów oprawy typu downlight LED.

Podczas montażu należy upewnić się, że sterownik nie jest ściśnięty ani uwięziony między oprawą oświetleniową a konstrukcją sufitu, ponieważ słaba wentylacja może negatywnie wpłynąć na jego działanie i skrócić żywotność.

7. Sprawdź, czy urządzenie działa prawidłowo

Po zamontowaniu oprawy oświetleniowej można ponownie włączyć zasilanie z skrzynki bezpiecznikowej.

Po włączeniu przełącznika oprawa typu downlight powinna natychmiast się zapalić, bez migotania, brzęczenia ani wahań jasności.

Jeśli oprawa oświetleniowa się nie włącza, należy ponownie sprawdzić wszystkie połączenia przed demontażem urządzenia lub wymianą jakichkolwiek jego elementów.

Typowe błędy popełniane podczas podłączania oprawy LED typu downlight

Chociaż montaż jest stosunkowo prosty, istnieje kilka typowych błędów, które mogą wpłynąć na działanie oprawy oświetleniowej.

• Zastosowanie zasilacza niezgodnego z oprawą. Chociaż dwa zasilacze mogą wyglądać podobnie z zewnątrz, ich parametry elektryczne mogą się różnić. Zainstalowanie modelu, który nie dostarcza odpowiedniego prądu lub mocy, może prowadzić do niestabilnej pracy, skrócić żywotność oprawy, a nawet spowodować nieodwracalne uszkodzenia.
• Nieprawidłowe wykonanie połączeń. Niewłaściwe zamocowanie przewodów lub ich częściowe odsłonięcie może prowadzić do luźnych styków, migotania światła i utraty mocy. Ponadto nieprawidłowe połączenie może powodować przegrzanie, co zagraża bezpieczeństwu instalacji.
• Zainstalowanie zasilacza bez zapewnienia odpowiedniej wentylacji. Zasilacz wytwarza ciepło podczas pracy i musi je odpowiednio odprowadzać. Umieszczenie go w bardzo ciasnych przestrzeniach lub w miejscach, gdzie nie ma cyrkulacji powietrza, może podwyższyć jego temperaturę roboczą, wpłynąć na jego wydajność i skrócić żywotność.
• Przekroczenie mocy znamionowej obwodu lub ponowne wykorzystanie uszkodzonego okablowania. Przed przystąpieniem do instalacji należy sprawdzić, czy obwód jest w stanie wytrzymać przewidywane obciążenie oraz czy okablowanie jest w dobrym stanie. Stosowanie uszkodzonych przewodów lub przeciążenie obwodu może zwiększyć ryzyko awarii i usterek elektrycznych.
• Wykonywanie prac bez sprawdzenia, czy obwód jest pozbawiony napięcia. Wyłączenie odpowiedniego wyłącznika automatycznego nie zawsze gwarantuje, że obwód jest całkowicie pozbawiony napięcia. Dlatego przed rozpoczęciem jakichkolwiek czynności związanych z przewodami zaleca się zawsze sprawdzić, czy obwód jest pozbawiony napięcia, używając odpowiedniego testera napięcia, co pozwoli uniknąć potencjalnych porażeń prądem elektrycznym.

Konserwacja po instalacji

Po zamontowaniu oprawy LED typu downlight wymaga ona bardzo niewielkiej konserwacji, jednak przeprowadzanie okresowych kontroli pomaga zapewnić jej prawidłowe działanie przez wiele lat.

Warto od czasu do czasu sprawdzić, czy oprawa oświetleniowa jest nadal solidnie zamocowana i czy połączenia elektryczne nie mają luzów. Zaleca się również utrzymywanie dyfuzora w czystości za pomocą miękkiej, lekko wilgotnej ściereczki, zawsze unikając środków ściernych lub rozpuszczalników, które mogłyby uszkodzić materiały.

Jeśli z czasem zauważysz migotanie, spadek jasności lub buczenie, zaleca się sprawdzenie stanu sterownika oraz upewnienie się, że połączenia są nadal dobrze zamocowane.

Prosta konserwacja i regularne kontrole pomogą przedłużyć żywotność instalacji oraz zapewnią wydajne i bezpieczne oświetlenie.

Końcowe zalecenia dotyczące bezpiecznej instalacji

Prawidłowe podłączenie oprawy LED typu downlight nie tylko gwarantuje, że oprawa zacznie działać od razu, ale także pomaga poprawić jej wydajność i zapewnić bezpieczeństwo całej instalacji elektrycznej.

Poświęcenie kilku minut na sprawdzenie okablowania i użycie kompatybilnego zasilacza pozwala zapobiec większości problemów, które zwykle pojawiają się po montażu. Ponadto staranne wykonanie połączeń i sprawdzenie, czy wszystko działa prawidłowo przed zakończeniem montażu, pozwala na natychmiastowe wykrycie ewentualnych usterek. W ten sposób oprawa zapewni pełną wydajność i wysokiej jakości oświetlenie przez wiele kolejnych lat.
