Reflektor z czujnikiem ruchu łączy w sobie dwie rzeczy: oświetla określony obszar i robi to tylko wtedy, gdy wykryje obecność. W domu zazwyczaj przekłada się to na wygodę, ponieważ nie trzeba polegać na przełączniku i mniej niepotrzebnego przełączania. W środowiskach profesjonalnych, takich jak wejścia, doki załadunkowe, parkingi lub obrzeża, oznacza to, że światło jest aktywowane, gdy przestrzeń jest faktycznie używana, bez dodatkowych komplikacji w codziennym życiu.
Oto jak rozsądnie wybrać projektor z czujnikiem. Wyjaśnimy najważniejsze koncepcje techniczne, które parametry czujnika ruchu naprawdę mają znaczenie, jaki wpływ ma wysokość montażu i otoczenie oraz jakich typowych usterek należy unikać, aby zapewnić stabilność systemu.
Spis treści
- Co to jest reflektor z czujnikiem i jak działa?
- Rodzaje czujników
- Dobór oświetlenia
- Kolor i jakość światła
- Ochrona IP, IK i materiały
- Czujnik ruchu w szczegółach: funkcje i ustawienia
- Optyka i odblaski
- Elektronika i niezawodność: sterownik, sterowanie cykliczne i ściemnianie
- Montaż i orientacja
- Bezpieczeństwo i najlepsze praktyki
- Najczęstsze błędy przy wyborze projektora z czujnikiem
- Praktyczne wskazówki dotyczące właściwego wyboru i ostatecznego dopasowania
Co to jest reflektor z czujnikiem i jak działa?
Naświetlacz LED to oprawa do ogólnego oświetlenia zewnętrznego: rozprowadza wysoki strumień świetlny o zwykle szerokim kącie otwarcia, aby pokryć powierzchnie i obszary przejścia, opierając się na układzie optycznym i korpusie o dobrym rozpraszaniu ciepła; zwykle integruje moduł LED i sterownik w tym samym zespole.
Czujnik ruchu wykrywa zmiany w otoczeniu związane z obecnością lub ruchem ludzi i pojazdów. Gdy wykryje ruch w obszarze zasięgu, wysyła sygnał do projektora, aby się włączył, a następnie ponownie wyłączył.
W praktyce wydajność czujnika w dużym stopniu zależy od sposobu przekroczenia pola detekcji, obecności przeszkód, wysokości montażu i warunków otoczenia. Dlatego ten sam projektor może zachowywać się bardzo różnie w zależności od tego, gdzie i jak jest zainstalowany.
Co zmienia się w porównaniu z projektorem bez czujnika?
Czujnik nie sprawia, że projektor świeci „lepiej”, ale zmienia jego zachowanie:
Skraca czas, w którym urządzenie pozostaje na pełnej mocy, co może zmniejszyć zużycie i stres termiczny, automatycznie włącza oświetlenie po wejściu do obszaru i pomaga zapobiegać pozostawaniu włączonym z powodu zapomnienia.
W dużych instalacjach warto rozróżnić dwie funkcje: wykrywanie i oświetlanie. Naświetlacz z czujnikiem sprawdza się dobrze w małych i średnich obszarach. Na dużych obszarach czasami bardziej efektywne jest użycie jednego lub więcej czujników zewnętrznych, a naświetlacze działają jako „wyjście” systemu.
Zalecane produkty
Dostępny, dostawa w ciągu 3–5 dni roboczych
141.99 zł
Naświetlacz LED Solarny 6W IP54 z Czujnikiem Ruchu PIR i Zmierzchu
Zobacz produkt
Dostępny, dostawa w ciągu 48/72 godzin
207.99 zł
Naświetlacz LED Solarny 10W IP54 z Czujnikiem Ruchu PIR i Zmierzchu
Zobacz produkt
Dostępny, dostawa w ciągu 48/72 godzin
97.99 zł

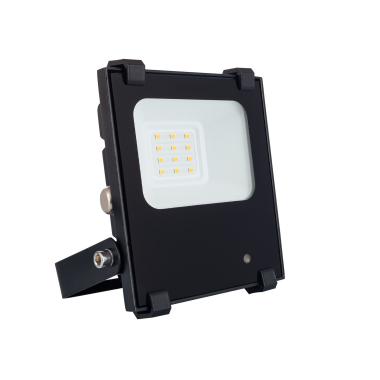

Naświetlacz LED 10W 140 lm/W IP65 HE PRO Ściemnialny z Czujnikiem Ruchu Radarowym
Zobacz produkt
Dostępny, dostawa w ciągu 48/72 godzin
119.99 zł
Naświetlacz LED 20W 140 lm/W IP65 HE PRO Ściemnialny z Czujnikiem Ruchu Radarowym
Zobacz produkt
Rodzaje czujników
Chociaż z zewnątrz wszystkie wyglądają podobnie, sposób wykrywania obecności może być różny. Wpływa to na bardzo praktyczne rzeczy: czy łatwo się aktywuje, czy wykrywa pewne przeszkody, czy lepiej lub gorzej radzi sobie z wiatrem, roślinnością lub pobliskim ruchem ulicznym i jak precyzyjnie można go dostroić.
Czujnik PIR (pasywna podczerwień)
Czujnik PIR wykrywa zmiany promieniowania podczerwonego (ciepła) w swoim polu widzenia. Nie „mierzy temperatury” jak termometr; szuka zmian: na przykład, gdy osoba porusza się i przekracza strefy wykrywania. W związku z tym czujnik reaguje lepiej, gdy osoba porusza się bokiem przed czujnikiem, niż gdy ktoś zbliża się do niego przodem.
Na poziomie operacyjnym wiele czujników PIR wykorzystuje soczewkę, zwykle typu Fresnela, która dzieli obszar na „segmenty”. Gdy ciepłe ciało się porusza, czujnik wykrywa wzór zmian między segmentami i interpretuje to jako ruch. W praktyce oznacza to, że potrzebuje on linii wzroku, więc jeśli przeszkoda zasłania czujnik, wykrywanie jest ograniczone.
Oznacza to również, że jego wydajność zmienia się w zależności od środowiska, ponieważ gdy temperatura otoczenia jest bardzo zbliżona do temperatury ludzkiego ciała lub w pobliżu znajdują się źródła ciepła, może to obniżyć czułość lub zwiększyć liczbę aktywacji. Mimo to w dobrze zdefiniowanych wejściach i przejściach zwykle zapewnia stabilną wydajność, jeśli zasięg i czułość są dobrze dostosowane.
Czujnik mikrofalowy (radarowy)
Czujnik mikrofalowy emituje fale elektromagnetyczne o niskiej mocy i analizuje to, co „odbija się” od obiektów w otoczeniu. Gdy coś się porusza, zmienia to odbity sygnał, zazwyczaj poprzez efekt Dopplera, a czujnik interpretuje tę zmianę jako ruch. Pozwala to na dość czułe wykrywanie niewielkich ruchów.
Jako bonus, może wykrywać przez niektóre materiały niemetaliczne, co czasami pomaga w instalacjach, w których czujnik nie ma „czystego” widoku. Z drugiej strony, ta sama czułość może przełożyć się na więcej niechcianych aktywacji, jeśli występuje ruch poza obszarem, który naprawdę nas interesuje. Dlatego w przypadku korzystania z mikrofal często szczególnie ważne jest dostosowanie czułości i zbadanie otoczenia przed ustawieniem punktu instalacji.
Czujnik zmierzchu
Czujnik zmierzchu nie wykrywa ruchu: mierzy poziom oświetlenia otoczenia i decyduje, czy system może się włączyć. Działa on w oparciu o fotokomórkę, która przekształca światło w sygnał elektryczny. Sygnał ten jest porównywany z ustawionym progiem. Jeśli otoczenie jest poniżej progu, projektor może się włączyć po wykryciu ruchu lub po otrzymaniu polecenia włączenia.
W projektorach z czujnikiem, czujnik zmierzchu zwykle działa jako filtr, aby zapobiec aktywacji w ciągu dnia lub w obszarach o wystarczającym oświetleniu. Aby ustawienie było niezawodne, punkt odczytu nie powinien bezpośrednio odbierać wiązki samego projektora lub intensywnych odbić, ponieważ może to „oszukać” czujnik i spowodować dziwne zachowanie, takie jak przerywane włączanie i wyłączanie.
Dobór oświetlenia
Wybór odpowiedniego oświetlenia to podstawa. Typowym błędem jest patrzenie tylko na moc lub wybieranie „najmocniejszego” bez zastanowienia się nad odległością, kątem otwarcia światła i powierzchniami, które będą odbijać część światła.
Lumeny
Lumeny (lm) wskazują całkowity strumień świetlny, tj. ilość światła emitowanego przez oprawę oświetleniową. Są to najbardziej przydatne dane do porównywania projektorów o podobnej technologii.
Należy wziąć pod uwagę, że nawet jeśli projektor ma wiele lumenów, nie gwarantuje to, że obszar będzie dobrze oświetlony. Wynik zależy również od kąta otwarcia, wysokości i orientacji.
Inną ważną kwestią jest to, że na przykład podwojenie lumenów nie oznacza, że mamy dwa razy więcej światła. Nasze oko postrzega jasność w sposób nieliniowy, a na zewnątrz zmiana może być mniej zauważalna niż oczekiwano.
Waty (W)
Waty oznaczają zużytą energię elektryczną. W przypadku diod LED, dwa projektory zużywające taką samą moc mogą dawać różne lumeny, ponieważ wydajność, optyka i zarządzanie ciepłem odgrywają ważną rolę.
Dlatego też, chociaż lumeny są głównymi danymi pozwalającymi określić ilość światła, jaką można uzyskać, moc jest również ważna. W rzeczywistości, gdy pojawia się pytanie , jaką moc wybrać dla projektora LED, wygodnie jest postrzegać ją jako dane, które pomagają oszacować rzeczywiste zużycie lub prawidłowo zwymiarować instalację.
Wydajność (lm/W) i zarządzanie temperaturą
Wydajność informuje o tym, ile światła uzyskuje się na każdy W. Ale konstrukcja również ma znaczenie: jeśli projektor dobrze odprowadza ciepło, z czasem lepiej zachowuje swoją wydajność.
W projektorach z czujnikiem dochodzi do częstego włączania i wyłączania. Zazwyczaj dobrze zaprojektowana dioda LED wytrzyma to bez problemu, ale w produktach z kiepskiej jakości sterownikami lub słabym rozpraszaniem, zużycie może być zauważone szybciej.
Kolor i jakość światła
Światło to nie tylko „ilość”. Jego barwa i sposób, w jaki oddaje prawdziwe kolory, wpływa na komfort, widoczność i postrzeganie przestrzeni.
Temperatura barwowa
Kelwin (K) opisuje na przykład odcień światła:
- 3000K: ciepłe światło, bardziej żółte.
- 4000K: światło neutralne.
- 5000-6000K: chłodne światło, bardziej białe/niebieskawe.
W wejściach do domu lub obszarach, w których potrzebne jest przyjazne światło, zwykle pasuje 3000K-4000K. W miejscach pracy zaleca się wybór chłodniejszej temperatury barwowej światła.
CRI
Współczynnik CRI (lub Ra) mierzy wierność kolorów w zakresie od 0 do 100. Współczynnik CRI na poziomie 80 jest zwykle wystarczający do ogólnego użytku. W przypadku zadań, w których ważne jest dokładne rozpoznawanie kolorów, konieczne jest zastosowanie wyższego współczynnika CRI.
Jeśli projekt obejmuje kamery, oprócz CRI należy monitorować migotanie i stabilność sterownika, ponieważ wpływają one na jakość obrazu.
Ochrona IP, IK i materiały
Naświetlacze LED są przeznaczone do pracy na zewnątrz, więc zawierają szczelne obudowy i materiały zaprojektowane tak, aby były odporne na deszcz, zmiany temperatury i inne niekorzystne warunki pogodowe. W praktyce przekłada się to na stopień ochrony IP65 lub wyższy.
Jeśli punkt jest bardzo narażony na potencjalne uderzenia, należy zwrócić uwagę na odporność na uderzenia (IK) i jakość wykonania, ponieważ czynniki te mają bezpośredni wpływ na trwałość.
Czujnik ruchu w szczegółach: funkcje i ustawienia
Oto prawdziwa różnica między prawidłowym działaniem a nieprawidłowym. Dwa identyczne projektory mogą zachowywać się zupełnie inaczej w zależności od tego, jak dobrze lub źle skonfigurowany jest czujnik.
Zakres
Zasięg jest wyrażony w metrach, ale zależy od wielu czynników:
- Wysokości i położenia czujnika.
- Rozmiar i prędkość obiektu.
- Temperatura otoczenia (kontrast z otoczeniem może mieć wpływ).
- Przeszkody i geometria.
Idealnie byłoby, gdyby zasięg wykraczał nieco poza oświetlany obszar, ale nie za daleko, powodując ciągłe oświetlenie.
Kąt wykrywania
Kąt określa szerokość pola detekcji. Większy kąt nie zawsze jest lepszy, ponieważ może oznaczać więcej fałszywych aktywacji. W wąskich przejściach węższy, dobrze zorientowany kąt zwykle działa lepiej.
Próg czułości zmierzchowej (LUX)
Ustawienie LUX określa, ile światła otoczenia musi być obecne, aby reflektor się włączył. Jeśli ustawienie jest nieprawidłowe, reflektor może włączać się w ciągu dnia lub nie włączać się wcale po zmroku.
Niższe wartości zwykle powodują, że reflektor działa tylko w nocy. Wyższe wartości pozwalają na działanie przy większej ilości światła otoczenia. Najbardziej niezawodne jest dostosowanie i sprawdzenie, jak się zachowuje, ponieważ światło zmienia się w zależności od czasu, pory roku i orientacji.
Czas
Timer określa, jak długo czujnik pozostaje włączony po ostatnim wykryciu. Jeśli czas ten jest zbyt krótki, czujnik wyłączy się, gdy użytkownik nadal znajduje się w strefie. Zbyt długi czas powoduje utratę części funkcji sterowania i oszczędności energii.
W zależności od strefy można wybrać dłuższy lub krótszy czas.
Czułość
Czułość określa łatwość wyzwalania czujnika. W przypadku wiatru, roślinności, zwierząt lub pobliskiego ruchu zwykle pomaga obniżenie czułości i dostosowanie kąta.
Optyka i odblaski
Doskonale skonfigurowany czujnik jest bezużyteczny, jeśli oświetlenie nie jest odpowiednie.
Kąt przysłony
Kąt przysłony to szerokość wiązki światła. Wąska wiązka skupia światło na mniejszej powierzchni, a szeroka wiązka bardziej je rozprasza.
Chociaż reflektory mają ogólnie kąt otwarcia, istnieją modele z określoną optyką (wąską, asymetryczną itp.), Aby zaspokoić potrzeby każdego projektu.
UGR: co to jest i dlaczego może mieć dla Ciebie znaczenie
UGR (Unified Glare Rating) to współczynnik olśnienia stosowany głównie w pomieszczeniach. W oprawach zewnętrznych nie zawsze jest on określony, ale i tak istnieje. Reflektor skierowany bezpośrednio w pole widzenia może przeszkadzać i ograniczać widoczność.
W przypadku naświetlaczy z czujnikiem nagłe włączenie może sprawić, że olśnienie będzie bardziej zauważalne. Aby je zredukować:
- Unikaj kierowania projektora w stronę zwykłej linii wzroku.
- Dostosuj wysokość i kąt, aby oświetlić obszar, a nie osobę.
- Jeśli to możliwe, używaj bardziej kontrolowanej optyki, gdy obecny jest ruch pieszy.
Elektronika i niezawodność: sterownik, sterowanie cykliczne i ściemnianie
Elektronika określa sposób zasilania diody LED i reakcję projektora na wielokrotne włączanie i wyłączanie.
Sterownik
Sterownik reguluje natężenie prądu diod LED. Stabilny sterownik poprawia spójność światła, zmniejsza migotanie i zwiększa trwałość. W projektorach z czujnikiem ważne jest, aby był on odporny na powtarzające się cykle zasilania.
W profesjonalnych projektach ważna jest również kompatybilność z zabezpieczeniami elektrycznymi i zachowanie w przypadku wahań sieci zasilającej.
Przyciemnianie i światło grzecznościowe
Niektóre systemy działają na zasadzie włącz/wyłącz. Inne nie wyłączają się całkowicie i oferują światło grzecznościowe, świecące z niską intensywnością i włączające się po wykryciu ruchu.
Montaż i orientacja
Instalacja definiuje rzeczywistą wydajność. Dobry projektor, który jest źle zamontowany, może dawać złe wyniki.
Wysokość montażu
Im wyższa wysokość, tym większy obszar może pokryć czujnik, ale nie zawsze z taką samą dokładnością, zwłaszcza na granicach strefy wykrywania. Wybór odpowiedniej wysokości zależy od pożądanego zasięgu i oświetlanego obszaru.
Unikanie niepożądanych aktywacji
Przed zamocowaniem czujnika należy sprawdzić, co wchodzi w jego pole: gałęzie, zwierzęta domowe, pobliski ruch uliczny, odbicia, drzwi automatyczne. Czasami problem można rozwiązać, obracając czujnik lub nieznacznie zmieniając miejsce, w którym się skupia.
Sterowanie wiązką: oświetlaj to, co ważne
Najpierw określ, co chcesz widzieć najlepiej. Następnie skieruj wiązkę tak, aby światło padało właśnie tam. Często oświetlenie nieco „na korzyść” ścieżki redukuje irytujące cienie.
Bezpieczeństwo i najlepsze praktyki
Bez zagłębiania się w szczegółowe przepisy elektryczne, istnieją ogólne zalecenia, które powinny być stosowane:
- Instalować zgodnie z instrukcjami producenta oraz, w stosownych przypadkach, przez wykwalifikowany personel.
- Stosować odpowiednie zabezpieczenia obwodów i materiały kompatybilne z instalacją.
- Unikać oślepiania przechodniów, dróg publicznych lub sąsiednich posesji.
- W środowiskach pracy należy ocenić wymagania oświetleniowe, równomierność i zapobieganie zagrożeniom w obszarach komunikacyjnych.
Najczęstsze błędy przy wyborze projektora z czujnikiem
Mylenie zasięgu czujnika z użyteczną odległością światła
Czujnik może wykrywać w odległości 10 m, ale jeśli wiązka jest zbyt szeroka lub zbyt jasna dla tej odległości, włącza się bez użytecznego oświetlenia. Wykrywanie, kąt wiązki i wysokość muszą być dopasowane.
Wybór koloru światła bez uwzględnienia otoczenia.
Bardzo zimne światło może zwiększyć kontrast i widoczność, ale może też być bardziej rozpraszające w pewnych warunkach.
Dostosuj bez testowania w rzeczywistych warunkach
Regulacja czujnika na oko nie jest zalecana, w każdym razie najlepszą opcją jest dostosowanie i obserwowanie, jak zachowuje się w różnych sytuacjach.
Montaż z przeszkodami przed czujnikiem
Kratki, rury spustowe, roślinność lub narożniki mogą powodować powstawanie martwych stref lub nieregularne wykrywanie. Czasami nie jest to problem z projektorem, ale z punktem montażu.
Praktyczne wskazówki dotyczące właściwego wyboru i ostatecznego dopasowania
Aby dobrze dobrać ten typ projektorów LED, należy najpierw określić obszar, który ma zostać pokryty i sposób jego wykorzystania. Następnie należy wybrać projektor, który prawidłowo rozprowadza światło i czujnik, który wykrywa dokładnie tam, gdzie powinien, bez ciągłej aktywacji przez obce elementy. Wreszcie, należy dostosować próg światła, czas i czułość w terenie, ponieważ montaż i środowisko decydują o tym, czy wynik jest wygodny i niezawodny na co dzień.
