Przełączniki bipolarne – zastosowanie, symbole i instalacja

Wyłączniki dwubiegunowe są wydajnym i bezpiecznym rozwiązaniem do sterowania obwodami elektrycznymi, które wymagają całkowitego odcięcia prądu. Ich instalacja, choć bardziej złożona niż w przypadku wyłącznika jednobiegunowego, zapewnia korzyści w zakresie bezpieczeństwa i przepisów elektrycznych. Jeśli myślisz o modernizacji systemu elektrycznego, wybór wyłącznika dwubiegunowego może być doskonałą decyzją, aby zapewnić całkowite odłączenie i uniknąć zagrożeń elektrycznych.

Zobaczmy szczegółowo, jak działają, jakie są ich główne zastosowania i kilka wskazówek dotyczących ich bezpiecznej instalacji.

Czym jest wyłącznik dwubiegunowy?

Wyłącznik dwubiegunowy to mechanizm elektryczny, który umożliwia jednoczesne otwarcie lub zamknięcie dwóch obwodów za pomocą jednego działania. W przeciwieństwie do wyłącznika jednobiegunowego, który przerywa tylko jedną fazę, wyłącznik dwubiegunowy odcina zarówno fazę, jak i przewód neutralny, zapewniając większe bezpieczeństwo w instalacjach elektrycznych.

Są one stosowane głównie w systemach, w których wymagane jest całkowite odłączenie prądu, zapewniając brak napięcia szczątkowego w podłączonych urządzeniach. Ich zastosowanie jest powszechne w urządzeniach o dużej mocy lub instalacjach, w których bezpieczeństwo elektryczne jest priorytetem.

Różnica między wyłącznikiem dwubiegunowym a jednobiegunowym

Kluczowa różnica między nimi polega na liczbie biegunów przerywających przepływ prądu. Wyłącznik jednobiegunowy przerywa przepływ prądu tylko w jednym przewodzie, pozostawiając podłączony przewód neutralny, podczas gdy wyłącznik dwubiegunowy przerywa oba przewody, co minimalizuje ryzyko porażenia prądem lub zwarcia.

Do czego służą wyłączniki dwubiegunowe?

Wyłączniki dwubiegunowe są używane w różnych zastosowaniach, takich jak:

• Systemy elektryczne wysokiego napięcia: Służą do całkowitego odłączenia urządzenia elektrycznego od zasilania.
• Urządzenia o wysokim zużyciu energii: Są powszechne w kuchenkach elektrycznych, podgrzewaczach wody i klimatyzatorach.
• Instalacje przemysłowe: W ciężkich maszynach, gdzie konieczne jest całkowite odcięcie zasilania w celu uniknięcia wypadków.
• Systemy oświetleniowe z podwójną fazą: W niektórych krajach, gdzie instalacje elektryczne mają napięcie 220 V, przełączniki dwubiegunowe są obowiązkowe do sterowania oświetleniem.
• Baseny i jacuzzi: Tam, gdzie bezpieczeństwo elektryczne jest niezbędne, aby zapobiec porażeniu prądem.

Symbol przełącznika dwubiegunowego

Symbol elektryczny wyłącznika dwubiegunowego na wieloprzewodowych schematach elektrycznych jest reprezentowany przez dwie równoległe linie przerwane niewielką przerwą i wspólnym punktem uruchamiającym. Jego wygląd jest podobny do dwóch jednobiegunowych przełączników połączonych razem, wskazując, że oba obwody otwierają się lub zamykają w tym samym czasie.

Jest to jego graficzna reprezentacja zarówno na schematach jedno-, jak i wieloprzewodowych:

Ten symbol jest rozpoznawany na schematach elektrycznych, aby wskazać, że urządzenie ma dwa styki sterowane jednocześnie przez jeden mechanizm.

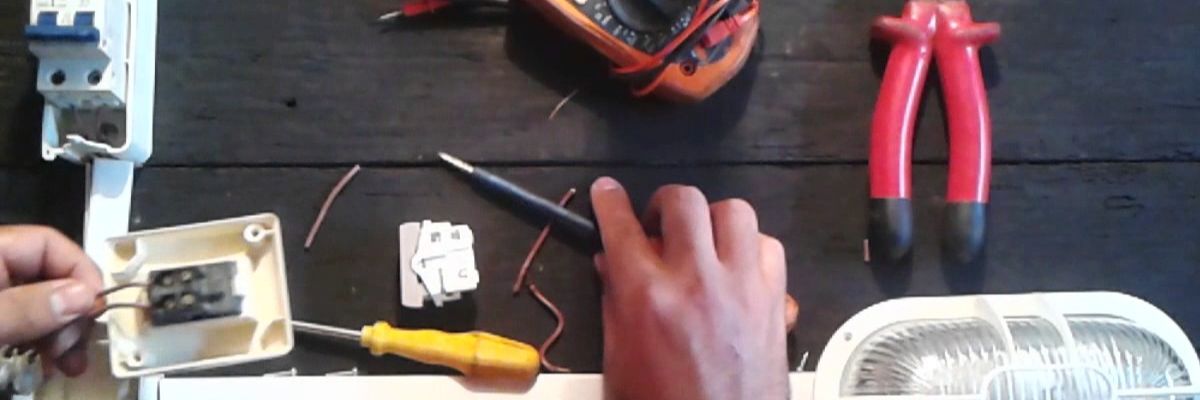

Instalacja przełącznika dwubiegunowego

Aby prawidłowo zainstalować przełącznik dwubiegunowy, należy wykonać pewne kluczowe kroki.

Potrzebne materiały

• Przełącznik dwubiegunowy odpowiedni do obciążenia
• Wkrętak
• Kabel elektryczny z odpowiednią izolacją
• Ściągacz izolacji
• Taśma izolacyjna lub zaciski
• Skrzynka przyłączeniowa (w razie potrzeby)

Etapy instalacji

1. Wyłącz zasilanie: Przed przystąpieniem do okablowania należy odłączyć zasilanie od panelu głównego.
2. Zidentyfikuj przewody: Zlokalizuj przewody fazowe i neutralne, które mają być sterowane przez przełącznik.
3. Podłącz przewody do przełącznika:
   • Podłącz przewód fazowy i neutralny z zasilacza do zacisków wejściowych przełącznika.
   • Podłącz przewody wyjściowe z przełącznika do obciążenia elektrycznego.
4. Zabezpiecz połączenia: Dokręć śruby, aby uniknąć fałszywych styków.
5. Przetestuj instalację: Przywróć zasilanie i uruchom przełącznik, aby sprawdzić poprawność działania.

Czy powinienem zmodyfikować instalację, jeśli chcę zainstalować ten typ przełącznika w domu?

Tak, w większości przypadków konieczne będzie dokonanie pewnych modyfikacji instalacji elektrycznej w celu zainstalowania przełącznika dwubiegunowego. W przeciwieństwie do przełącznika jednobiegunowego, który przerywa tylko fazę, przełącznik dwubiegunowy odcina zarówno fazę, jak i przewód neutralny, co oznacza podłączenie dwóch przewodów zamiast jednego.

Typowe modyfikacje instalacji:

1. Sprawdź typ istniejącego okablowania: Jeśli obecna instalacja ma tylko jedną fazę i przewód neutralny podłączone do przełącznika jednobiegunowego, należy upewnić się, że w skrzynce przyłączeniowej jest wystarczająco dużo miejsca na drugi przewód.
2. W razie potrzeby należy powiększyć skrzynkę przyłączeniową: Niektóre przełączniki dwubiegunowe wymagają więcej miejsca w skrzynce elektrycznej.
3. Upewnij się, że natężenie prądu przełącznika jest odpowiednie: Jeśli przełącznik dwubiegunowy jest instalowany na linii o wysokim poborze prądu, ważne jest, aby sprawdzić, czy ma on odpowiednią moc znamionową.
4. Przestrzeganie przepisów bezpieczeństwa: W niektórych krajach instalacja przełączników dwubiegunowych jest obowiązkowa w obwodach 220 V lub w obszarach mokrych, takich jak łazienki i kuchnie.

Typowe błędy w instalacji wyłączników dwubiegunowych

Brak wyłączenia zasilania przed instalacją: Może to prowadzić do wypadków elektrycznych. Nieprawidłowe podłączenie przewodów: Faza i przewód neutralny muszą być podłączone do właściwych zacisków, aby zapewnić bezpieczne działanie.

Wybór przełącznika o niższej wydajności prądowej: Może generować przeciążenia i awarie systemu.

Nieprawidłowe zamocowanie wyłącznika w puszce podtynkowej: Słabe dopasowanie może prowadzić do luźnych połączeń i zagrożenia pożarowego.

Jak wybrać odpowiedni przełącznik dwubiegunowy

Przy zakupie przełącznika dwubiegunowego należy wziąć pod uwagę następujące czynniki:

• Napięcie i natężenie znamionowe: Upewnij się, że jest on zgodny z instalacją elektryczną (10A, 16A, 20A itp.).
• Aktualne przepisy elektryczne: Niektóre kraje wymagają określonych certyfikatów do użytku.
• Miejsce instalacji: Jeśli jest przeznaczony do wilgotnych miejsc, wybierz modele z dodatkowymi zabezpieczeniami.
• Jakość produktu: Wybieraj produkty od renomowanych dostawców, aby zapewnić ich trwałość.

Zalecane produkty

W Magazynie, produkcja w 96 godz

69.99 zł

Włącznik Dwubiegunowy z Przyciskiem SIMON 27 Play 27133

Zobacz produkt

W Magazynie, dostawa od 3 do 4 dni

78.99 zł

Mechanizm Włącznik Dwubiegunowy SIMON 31 31133

Zobacz produkt

Aktualna ocena przełącznika dwubiegunowego

Prąd znamionowy wyłącznika dwubiegunowego różni się w zależności od jego zastosowania. Najczęstsze wartości znamionowe w instalacjach domowych i przemysłowych to:

• 10A – 16A: Do oświetlenia i urządzeń o niskim poborze prądu.
• 20A – 32A: Stosowane w urządzeniach o wysokim poborze mocy, takich jak piece elektryczne lub podgrzewacze wody.
• 40A – 63A: Zastosowania przemysłowe lub domowe o wysokim zapotrzebowaniu na moc.

Ważne jest, aby zweryfikować wydajność przełącznika przed jego instalacją, ponieważ przekroczenie znamionowego natężenia prądu może spowodować przegrzanie i awarię systemu elektrycznego.

Znaczenie biegunowości w wyłącznikach dwubiegunowych

Biegunowość nie ma znaczenia w przypadku wyłącznika dwubiegunowego, ponieważ przerywa on zarówno fazę, jak i przewód neutralny, zapewniając całkowite odłączenie obwodu. W przeciwieństwie do innych urządzeń, w których biegunowość może wpływać na działanie, w tym przypadku nie ma różnicy w sposobie podłączenia przewodów fazowych i neutralnych, ponieważ zawsze odcina prąd w obu.

Zalety i wady przełączników dwubiegunowych

Zalety:

• Zwiększone bezpieczeństwo: poprzez odcięcie zarówno fazy, jak i przewodu neutralnego, eliminowane jest ryzyko wypadków elektrycznych.
• Obowiązkowe w niektórych instalacjach: W obwodach 220 V i strefach mokrych wyłączniki dwubiegunowe są wymogiem prawnym.
• Lepsze odłączanie urządzeń elektrycznych: Zapewnia, że do urządzenia nie dociera prąd szczątkowy.
• Zapobieganie przeciążeniom i zwarciom: Zapobiega przepływowi prądu w przypadku awarii systemu.

Wady:

• Wyższy koszt niż w przypadku przełącznika jednobiegunowego: Jego bardziej złożona konstrukcja podnosi jego cenę.
• Nieco bardziej skomplikowana instalacja: Wymaga dodatkowego okablowania, a w niektórych przypadkach modyfikacji instalacji elektrycznej.

Konserwacja i bezpieczeństwo dwubiegunowych wyłączników automatycznych

Aby zapewnić optymalne i bezpieczne działanie, zaleca się przestrzeganie poniższych wskazówek:

Okresowa kontrola: Sprawdź wyłącznik pod kątem zużycia, iskrzenia lub przegrzania.

Regularne czyszczenie: Unikać gromadzenia się kurzu i brudu na stykach elektrycznych.
Nie przeciążać obwodu: Upewnij się, że wyłącznik nie przekracza swojej mocy znamionowej.
Wymiana w przypadku awarii: Jeśli wyłącznik przestanie działać prawidłowo, należy go natychmiast wymienić.

Często zadawane pytania dotyczące dwubiegunowych wyłączników automatycznych

1. Czy mogę wymienić wyłącznik jednobiegunowy na dwubiegunowy bez modyfikacji okablowania?

Nie, konieczne będzie dodanie dodatkowego przewodu neutralnego i upewnienie się, że jest wystarczająco dużo miejsca.

2. Gdzie zaleca się instalację przełącznika dwubiegunowego?

W systemach o wysokim zużyciu energii, instalacjach 220 V, obszarach mokrych i w urządzeniach wymagających całkowitego odłączenia prądu.

3. Co się stanie, jeśli nieprawidłowo zainstaluję wyłącznik dwubiegunowy?

Może on nieprawidłowo rozłączyć obwód, pozostawiając napięcie w instalacji i zwiększając ryzyko porażenia prądem.

4. Czy wszystkie wyłączniki dwubiegunowe mają taką samą moc?

Nie, istnieją modele 10A, 16A, 32A i więcej, wybierzemy ten, który najlepiej odpowiada potrzebom sprzętu lub instalacji, w której będą używane.

5. Czy w niektórych przypadkach instalacja wyłącznika dwubiegunowego jest obowiązkowa?

Chociaż nie zawsze jest to obowiązkowe, jego instalacja jest zalecana w przypadkach, w których bezpieczeństwo elektryczne jest priorytetem. W każdym przypadku konieczne jest sprawdzenie obowiązujących przepisów.
