Draden van een plafondlamp: hoe je ze kunt herkennen en aansluiten

Het plaatsen van een plafondlamp lijkt misschien een eenvoudige klus, totdat je de oude lamp verwijdert en ziet dat er verschillende draden uit het plafond komen. Blauw, bruin, zwart, geel en groen… Welke draad hoort bij welke aansluiting? Wat gebeurt er als er drie draden zijn? En als er vier zijn?

Voordat je aansluitingen maakt, is het essentieel om de draden in de plafondlamp correct te identificeren en de functie van elke draad te begrijpen. Als je een draad op de verkeerde aansluiting aansluit, kan dit leiden tot een storing in de lamp, het uitschakelen van een stroomonderbreker in de zekeringkast of, in bepaalde situaties, een elektrisch gevaar opleveren.

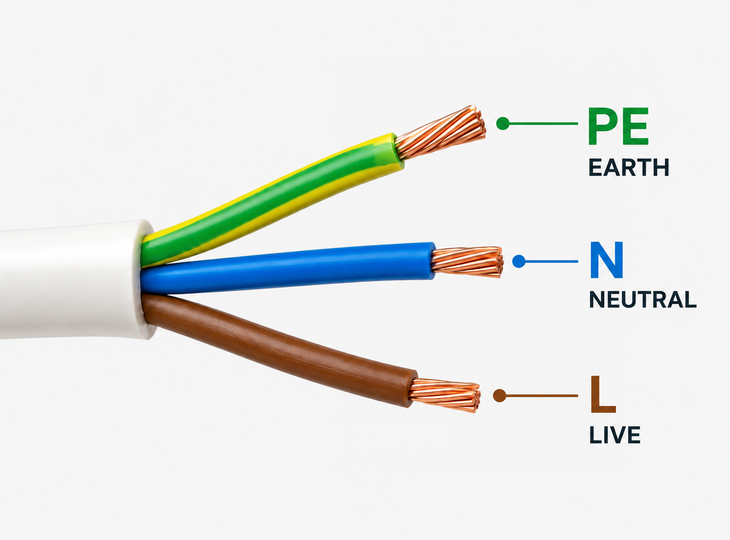

Welke draden heeft een plafondlamp?

In een standaard huishoudelijke installatie heeft een plafondlamp in principe een stroomtoevoer nodig om te kunnen werken. In veel gevallen is er ook een aardingsaansluiting aanwezig.

Daarom zijn er doorgaans drie soorten draden: fase, nul en aarde.

Kabel	Gebruikelijke kleur	Functie
Fase	Bruin of zwart	Voert de stroom naar de verlichtingsarmatuur
Nul	Blauw	Maakt het mogelijk het elektrische circuit te sluiten
Aarde	Groen en geel	Aardleiding
Andere fasen of nulleiders	Zwart, bruin of grijs, afhankelijk van de installatie	Deze kunnen deel uitmaken van extra circuits of schakelsystemen

Deze kleuren dienen als algemene richtlijn voor installaties. In een oudere woning kunnen echter andere kleurcodes worden gebruikt, en een installatie die eerder is aangepast, volgt mogelijk niet het gebruikelijke kleurcodesysteem.

Het aantreffen van een blauwe draad is daarom geen voldoende reden om automatisch aan te nemen dat het de nuldraad is.

Hoe de draden in een plafondlamp te herkennen

Voordat u een nieuwe lamp aansluit, is het raadzaam om zowel de draden die uit het plafond komen als de aansluitingen op de lamp zelf te controleren.

Veel moderne verlichtingsarmaturen zijn voorzien van een klein aansluitblok of een connector die is gemarkeerd met labels zoals L, N en het aardingssymbool.

De letter L staat meestal voor de fase, terwijl N de nulleider aangeeft. Als de lamp een aardverbinding vereist, is er ook een specifieke aansluiting voor de beschermingsgeleider.

Bij andere verlichtingsarmaturen komen de draden rechtstreeks uit de behuizing van de armatuur. In dergelijke gevallen is het gebruikelijk dat er een bruine draad is voor de fase, een blauwe voor de nulleider en een groen-gele voor de aarde. Niet alle verlichtingsarmaturen hebben echter drie aansluitingen.

Sommige modellen zijn voorzien van dubbele isolatie en zijn ontworpen om zonder aardverbinding te functioneren. Dit type verlichtingsarmatuur is meestal te herkennen aan een symbool dat bestaat uit twee vierkanten, de ene binnen de andere. Als het plafond een aardgeleider heeft maar de verlichtingsarmatuur geen aansluitpunt heeft om deze op aan te sluiten, mag deze geleider niet worden aangesloten op de fase- of nuldraad. Hij moet correct worden geïsoleerd in een geschikte connector.

Hoe installeer je een plafondlamp met 3 draden?

Als er drie draden uit het plafond komen en u de functie van elke draad al correct hebt vastgesteld, is de aansluiting meestal eenvoudig: elke draad moet worden aangesloten op de bijbehorende aansluiting op de verlichtingsarmatuur, volgens de instructies van de fabrikant.

Schakel, voordat u aansluitingen maakt, de stroomtoevoer uit bij de zekeringkast en controleer of er geen spanning op staat. Zorg er ook voor dat de draden stevig zijn vastgezet, dat er geen blootliggend koper is en dat er geen trekspanning op de aansluitingen staat.

Als u de volledige installatie van de lamp moet uitvoeren, inclusief het verwijderen van het vorige model, het monteren van de beugel en het vastzetten ervan, raadpleeg dan onze stapsgewijze handleiding op over het monteren van een plafondlamp.

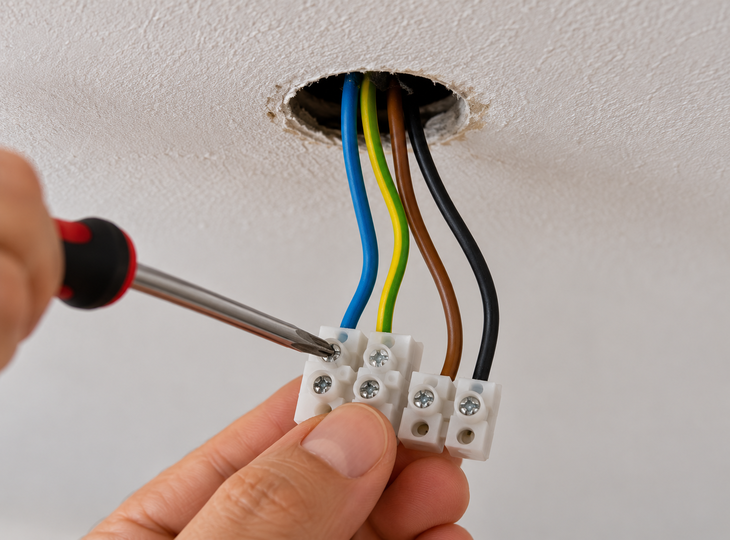

Hoe sluit je een 4-draads plafondlamp aan?

Een van de meest voorkomende problemen die zich tijdens de installatie voordoen, is dat je bij het verwijderen van de oude lamp vier draden aantreft in plaats van drie.

Dit roept natuurlijk de vraag op: hoe sluit ik een plafondlamp met vier draden aan als de armatuur slechts twee of drie aansluitingen heeft?

Het antwoord is dat het aantal draden dat u aan het plafond aantreft, niet per se hoeft overeen te komen met het aantal aansluitingen op de lamp.

Die vierde draad kan verschillende doelen dienen, afhankelijk van hoe de elektrische installatie is ontworpen.

Het kan bijvoorbeeld een tweede retourdraad zijn van een dubbele schakelaar. Het kan ook deel uitmaken van de bedrading die doorloopt naar een andere verlichtingsarmatuur, of deel uitmaken van een andere configuratie die tijdens de installatie van het pand is aangebracht.

Daarom mogen de vier draden niet zomaar rechtstreeks op de verlichtingsarmatuur worden aangesloten, alleen maar omdat ze er zijn. U moet eerst de functie van elke draad vaststellen.

Vier draden bij een tweewegschakelaar

Een vrij veel voorkomende situatie doet zich voor wanneer bij een oude verlichtingsarmatuur verschillende groepen lampen afzonderlijk konden worden ingeschakeld.

Stel je bijvoorbeeld een plafondlamp voor met zes lampen, verdeeld over twee groepen. Met een dubbele schakelaar kun je dan drie lampen met de ene knop inschakelen en de andere drie met de tweede.

In een dergelijke opstelling kunnen er, naast de nulleider en de aardleiding, twee afzonderlijke retourdraden naar de verlichtingsarmatuur lopen.

Als we die lamp vervangen door een design LED-plafondlamp die alleen een L-aansluiting en een N-aansluiting heeft, kunnen we er niet langer van uitgaan dat alle geleiders met elkaar moeten worden verbonden.

Het is dan noodzakelijk om vast te stellen welke van de terugleidingen zal worden gebruikt om de nieuwe verlichtingsarmatuur van stroom te voorzien en te bepalen wat er moet gebeuren met de leiding die niet langer wordt gebruikt.

Een overtollige geleider mag nooit met blootliggend koper in het plafond achterblijven. Deze moet worden afgesloten en geïsoleerd met behulp van een geschikte aansluitmethode.

Waarom hebben ze vier draden?

De aanwezigheid van vier kabels hoeft niet per se op een probleem te duiden. Het kan simpelweg te maken hebben met de manier waarop de installatie is aangelegd.

De lamp kan worden gebruikt als aansluitpunt voor andere draden, er kan sprake zijn van een dubbele schakelaar, of de bedrading is mogelijk eerder aangepast.

Juist om deze reden moet men een vrij wijdverbreide misvatting vermijden: het aansluiten van de draden door simpelweg de kleuren op elkaar af te stemmen.

Als er twee bruine, zwarte of grijze draden zijn, betekent dit niet dat ze automatisch met elkaar verbonden mogen worden. Ook als het kleurenpatroon ongebruikelijk lijkt of niet overeenkomt met wat je zou verwachten, kun je het beste de bedrading controleren voordat je verdergaat.

Dit is met name belangrijk in oudere woningen, waar de draden mogelijk volgens identificatiesystemen zijn aangelegd die afwijken van de systemen die tegenwoordig worden gebruikt.

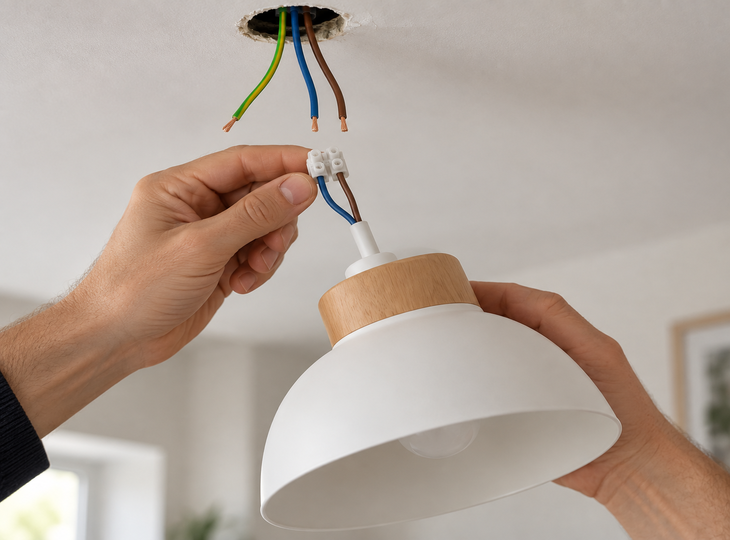

Wat gebeurt er als de lamphouder slechts twee draden heeft?

De omgekeerde situatie kan zich ook voordoen: er komen drie draden uit het plafond, maar onze nieuwe lamp heeft er slechts twee. Dit betekent niet per se dat er een aansluiting ontbreekt.

Sommige verlichtingsarmaturen worden vervaardigd met materialen en isolatiesystemen waardoor een aardverbinding overbodig is. In deze gevallen kan het zijn dat de verlichtingsarmatuur slechts een fase- en een nuldraad heeft.

Als de aardleiding aan het plafond aanwezig is, maar de verlichtingsarmatuur geen aansluitpunt daarvoor heeft, mag deze niet op een van de andere aansluitpunten worden aangesloten. De aardleiding moet afzonderlijk worden afgeschermd in een geschikte connector.

De geleider mag nooit worden doorgesneden, louter omdat de nieuwe verlichtingsarmatuur er geen gebruik van maakt. Door de geleider beschikbaar te houden, wordt ervoor gezorgd dat de installatie correct wordt onderhouden en kan deze in de toekomst worden gebruikt als er een andere verlichtingsarmatuur wordt geïnstalleerd die wel aarding vereist.

Veelgemaakte fouten bij het aansluiten van een plafondlamp

Voordat u een plafondlamp aansluit, is het raadzaam bepaalde fouten te vermijden die zowel de werking van de lamp als de veiligheid van de installatie kunnen beïnvloeden.

• Alleen de wandschakelaar uitschakelen: zelfs als het licht uit is, is dit geen garantie dat alle draden in de lamp spanningsloos zijn. U moet de stroomkring uitschakelen bij de zekeringkast.
• Alleen afgaan op de kleur van de draden: kleuren helpen bij het herkennen van de draden, maar in oudere of aangepaste installaties volgen ze mogelijk niet de standaard kleurcode.
• Alle draden aansluiten wanneer er vier zijn: een vierde draad hoeft niet per se rechtstreeks op de verlichtingsarmatuur te worden aangesloten. Deze kan een tweede retourdraad zijn, bij een dubbele schakelaar horen of deel uitmaken van een ander stroomcircuit.
• Losse aansluitingen achterlaten: een geleider die slecht is ingestoken of slechts gedeeltelijk in de aansluitklem is vastgezet, kan intermitterende storingen of oververhitting op het aansluitpunt veroorzaken.
• Koper bloot laten liggen: ongebruikte geleiders moeten goed worden geïsoleerd en beschermd in een geschikte connector.

Hoe de draden van een plafondlamp veilig aansluiten

Het correct aansluiten van de draden van een plafondlamp hangt vooral af van het vaststellen van de functie van elke geleider en het volgen van de door de fabrikant opgegeven aansluitingen. Schakel, voordat u begint, altijd de stroom uit bij de zekeringkast en controleer of er geen spanning aanwezig is. Als u meer draden aantreft dan verwacht, kleuren die niet overeenkomen met de gebruikelijke kleurcodering, of als u de functie van elke draad niet met zekerheid kunt vaststellen, vermijd dan het maken van aansluitingen door middel van vallen en opstaan en raadpleeg een vakman.
