Bipolaire schakelaars – Gebruik, symbool en installatie

Bipolaire schakelaars, oftewel tweepolige stroomonderbrekers, zijn een efficiënte en veilige oplossing voor het beheren van elektrische circuits die een volledige stroomonderbreking vereisen. Hoewel de installatie complexer is dan bij een unipolaire schakelaar, biedt dit type aanzienlijke voordelen op het gebied van veiligheid en naleving van normeringen. Als u overweegt uw elektrische installatie te moderniseren, zijn bipolaire schakelaars de eerste keuze om een volledige uitschakeling te garanderen en elektrische gevaren te vermijden.

Hier bekijken we in detail hoe bipolaire schakelaars werken, waarvoor ze voornamelijk worden gebruikt en hoe u ze veilig installeert.

Wat is een bipolaire schakelaar?

Een tweepolige schakelaar is een elektrisch mechanisme waarmee twee elektrische circuits tegelijkertijd met één enkele actie kunnen worden geopend of gesloten. In tegenstelling tot een unipolaire schakelaar, die slechts één fase onderbreekt, onderbreekt een tweepolige schakelaar zowel de fase als de nulgeleider, wat zorgt voor meer veiligheid in elektrische installaties.

Bipolaire schakelaars worden voornamelijk gebruikt in systemen waar een volledige stroomonderbreking vereist is om ervoor te zorgen dat er geen restspanning aanwezig is in de aangesloten apparaten. Daarom worden ze vaak gebruikt in apparaten met een hoog vermogen of in installaties waar elektrische veiligheid van het grootste belang is.

Verschil tussen een tweepolige en een unipolaire stroomonderbreker

Het belangrijkste verschil tussen bipolaire schakelaars en unipolaire mechanismen ligt in het aantal polen waarvan de stroom wordt onderbroken. De unipolaire schakelaar onderbreekt de stroom slechts in één geleider en laat de nulgeleider aangesloten, terwijl de bipolaire schakelaar beide onderbreekt. Hierdoor wordt het risico op een elektrische schok of kortsluiting geminimaliseerd.

Waarvoor worden tweepolige stroomonderbrekers gebruikt?

In hoogvermogen systemen en overal waar absolute veiligheid vereist is, worden bipolaire schakelaars toegepast:

• Elektrische hoogspanningsinstallaties: Bipolaire schakelaars zorgen hier voor de volledige scheiding van een elektrisch apparaat van het stroomnet.
• Apparaten met hoog verbruik: In elektrische fornuizen, boilers en airconditioners bieden bipolaire schakelaars optimale veiligheid.
• Industriële installaties: In zware machines, waarbij een volledige onderbreking van de stroomtoevoer essentieel is om ongevallen te voorkomen.
• Verlichtingssystemen met dubbele fase: In sommige landen, waar elektrische installaties op 220 V werken, zijn tweepolige schakelaars verplicht voor de verlichting.
• Zwembaden en bubbelbaden: In het zwembad is elektrische veiligheid van cruciaal belang om elektrische schokken te voorkomen. Bipolaire schakelaars zijn onmisbaar voor deze toepassingen.

Schakelschema-symbool van de bipolaire schakelaar

Het elektrische symbool van een tweepolige stroomonderbreker in elektrische schakelschema’s met meerdere geleiders wordt weergegeven door twee parallelle lijnen die worden onderbroken door een kleine opening en een gemeenschappelijk bedieningspunt. Het symbool lijkt op twee met elkaar verbonden unipolaire schakelaars, wat aangeeft dat beide circuits tegelijkertijd worden geopend of gesloten.

it symbool wordt in elektrische schakelschema’s gebruikt om aan te geven dat een apparaat twee contacten heeft die tegelijkertijd worden bediend door één enkel mechanisme.

Welke stroomcapaciteit geldt voor bipolaire schakelaars?

Afhankelijk van de geplande toepassing kan de stroomsterkte van tweepolige schakelaars aanzienlijk variëren. Typische nominale waarden voor industriële en particuliere toepassingen zijn:

• 10A – 16A: Voor verlichting en apparaten met een laag verbruik
• 20A – 32A: Voor apparaten met een hoog stroomverbruik, zoals elektrische ovens of boilers.
• 40A – 63A: Industriële of particuliere toepassingen met een hoog stroomverbruik.

Om oververhitting en storingen in het elektrische systeem te voorkomen, moet de capaciteit van de bipolaire schakelaar vóór de installatie worden gecontroleerd.

Hoe belangrijk is de polariteit bij tweepolige stroomonderbrekers?

Bij bipolaire stroomonderbrekers worden doorgaans beide geleiders tegelijkertijd onderbroken, waardoor de polariteit in dit geval geen rol speelt. Dit is meestal het geval bij moderne stroomonderbrekers, beveiligingsschakelaars of scheidingsschakelaars voor wisselstroom. Bij apparaten met een geïntegreerde schakelaar, controlelampjes of beveiligingsmechanismen kan de polariteit echter essentieel zijn; daarom moeten altijd de aansluitvoorschriften en de handleiding van de fabrikant worden geraadpleegd.

Voor een veilige en correcte installatie van een bipolaire schakelaar moeten niet alleen de relevante veiligheidsstappen worden gevolgd, maar ook de juiste materialen worden verzameld:

• Tweepolige schakelaar geschikt voor de belasting
• Schroevendraaier
• Elektrische kabel met geschikte isolatie
• Draadstripper
• Isolatietape of klemmen
• Aftakdoos (indien nodig)

Installatiestappen voor bipolaire schakelaars:

1. Schakel de stroom uit: Onderbreek de stroomtoevoer naar de hoofdverdeler voordat u met de bedrading begint.
2. Identificeer de draden: Lokaliseer de fase- en nulgeleiders die door de schakelaar moeten worden bediend.
3. Sluit de draden aan op de schakelaar: Verbind de fase- en nulgeleider van de stroomvoorziening met de ingangsklemmen van de schakelaar. Sluit vervolgens de uitgangsdraden van de schakelaar aan op de elektrische belasting.
4. Beveilig de aansluitingen: Draai de schroeven stevig aan om slechte contacten te voorkomen.
5. Test de installatie: Schakel de stroom weer in en controleer of de schakelaar correct functioneert.

Moet ik de installatie aanpassen als ik dit type schakelaar thuis wil installeren?

Ja, in de meeste gevallen zijn enkele aanpassingen aan de elektrische installatie nodig om een tweepolige schakelaar te installeren, vooral bij een achteraf ingebouwde installatie. In tegenstelling tot een unipolaire schakelaar, die alleen de fase onderbreekt, onderbreekt een tweepolige schakelaar zowel de fase als de nulgeleider, wat betekent dat twee draden in plaats van één moeten worden aangesloten.

Aanbevolen producten

Op voorraad, levering in 3 tot 4 dagen

14.39 €

Bipolaire Schakelaar met Knop Simon 27 Play 27133

Bekijk product

Op voorraad, levering in 3 tot 4 dagen

17.19 €

Bipolaire Schakelaar Meganisme Simon 31 31133

Bekijk product

Op voorraad, levering in 3 tot 4 dagen

13.99 €

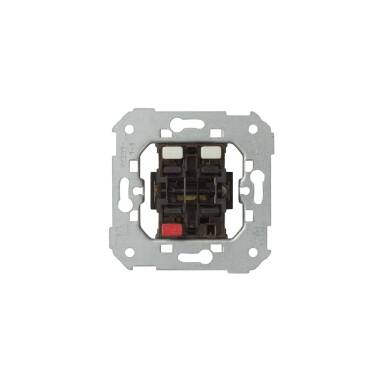

Drukknop Schakelaar, Bipolar SIMON 75 75399-39
