La qualité d’une source lumineuse ne dépend pas uniquement de paramètres tels que la puissance, l’efficacité ou la température de couleur. Il existe une composante plus subtile et plus critique de l’ingénierie de la lumière : la chromaticité. La chromaticité décrit la façon dont nous percevons la couleur émise par une source lumineuse, et de petites variations de chromaticité peuvent déterminer l’uniformité visuelle d’un espace. Dans un contexte professionnel, la compréhension de la chromaticité et de ses tolérances n’est pas facultative : elle est essentielle.
Dans le domaine technique, l’un des modèles les plus utilisés pour quantifier ces variations perceptibles est l’ellipse de MacAdam, une référence essentielle en matière d’ingénierie optique, de conception de luminaires, de contrôle de la qualité et de normes internationales.
Qu’est-ce que les ellipses de MacAdam ?

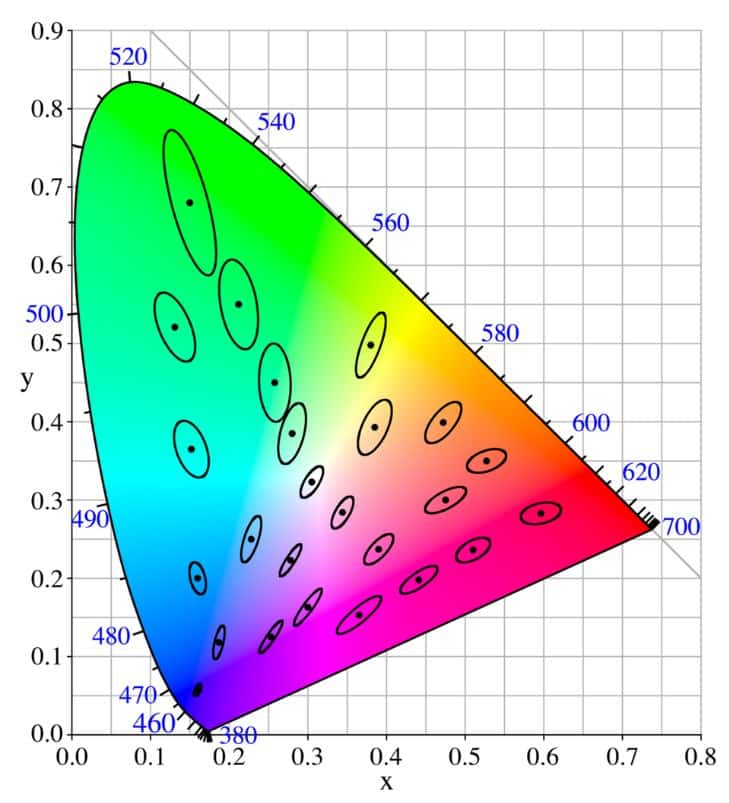

Les ellipses de MacAdam représentent les régions du diagramme de chromaticité CIE 1931 où un observateur moyen ne distingue pas les différences de couleur. Elles ont été développées à partir d’expériences psychophysiques menées par David L. MacAdam en 1942, qui a analysé la précision avec laquelle les humains peuvent faire correspondre les couleurs dans des conditions contrôlées.
Chaque ellipse délimite un ensemble de chromatismes perçus comme équivalents, même s’ils ne le sont pas physiquement. Leur taille et leur orientation varient en fonction de la zone du spectre, en raison de la sensibilité non uniforme du système visuel humain : nous sommes plus sensibles aux changements dans certaines gammes chromatiques (comme les tons bleutés) que dans d’autres (comme les verts). Cette anisotropie perceptive fait que les ellipses sont allongées ou comprimées en fonction de la couleur de référence.
L’origine des ellipses de MacAdam (1942)
Les ellipses de MacAdam trouvent leur origine dans les expériences menées par le physicien David L. MacAdam au début des années 1940.
Son objectif était de mesurer à quel point une couleur devait être différente pour que l’œil humain puisse la percevoir comme distincte d’une autre. Pour ce faire, il a conçu une expérience de correspondance chromatique, qui a été publiée en 1942-43 dans le Journal of the Optical Society of America.
Dans cette étude, un observateur entraîné voyait simultanément deux champs de couleurs : un champ fixe (la couleur test) et un champ ajustable, composé de combinaisons de lumières rouges, vertes et bleues. L’observateur devait ajuster la couleur variable jusqu’à ce qu’elle corresponde visuellement à la couleur test, en maintenant la luminance constante pour éliminer les différences de luminosité.
En analysant les données, MacAdam a constaté que les points de correspondance chromatique formaient des ellipses autour de la couleur test sur le diagramme xy de la CIE 1931. La taille et l’orientation de ces ellipses varient en fonction de la zone du spectre des couleurs. Par exemple, l’œil est moins sensible aux changements chromatiques dans les nuances de vert, où les ellipses sont plus grandes, alors que dans les nuances de bleu-violet, les ellipses sont petites, ce qui indique une plus grande sensibilité.
L’étude a également révélé que les ellipses n’ont pas toujours la même orientation, ce qui suggère que la perception des différences de couleur n’est pas uniforme : certains écarts chromatiques sont plus perceptibles que d’autres. Les ellipses de MacAdam quantifient cette anisotropie de la sensibilité humaine à la couleur.
Ellipses de MacAdam et IRC : des concepts différents mais complémentaires
Bien que souvent mentionnés ensemble, les ellipses de MacAdam (SDCM) et l’IRC (indice de rendu des couleurs) ne mesurent pas la même chose et ne sont pas directement liés. Les ellipses de MacAdam décrivent la cohérence de la couleur blanche entre différents luminaires, c’est-à-dire si différentes sources sont perçues comme étant identiques les unes aux autres. L’IRC, quant à lui, évalue la fidélité avec laquelle une source lumineuse reproduit les couleurs des objets. En termes techniques, il s’agit de paramètres indépendants : il est possible d’avoir un éclairage très uniforme en couleur (SDCM faible) avec un IRC faible, ou un IRC élevé avec des variations de teinte perceptibles entre les luminaires. C’est pourquoi, dans les applications exigeantes, les deux critères doivent être pris en compte de manière complémentaire.
Qu’est-ce que cela signifie pour un luminaire d’avoir 3 marches de MacAdam ?

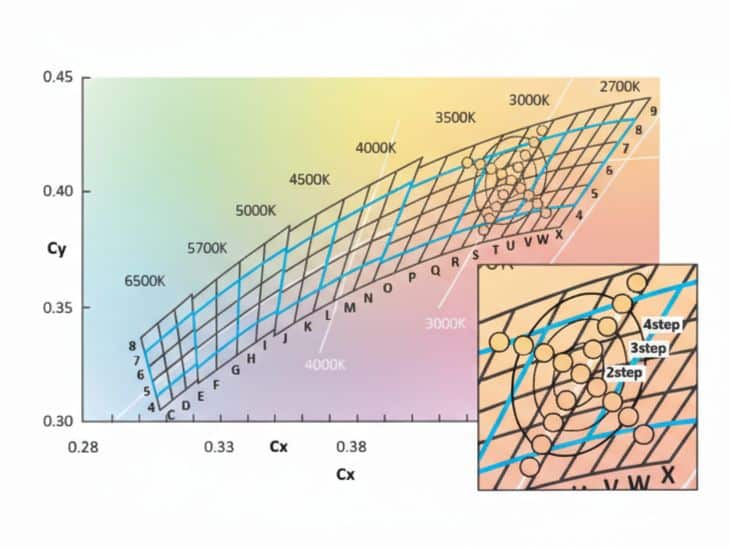

Les « marches de MacAdam » ou SDCM (Standard Deviation of Color Matching) quantifient la variation de couleur acceptable par rapport à un point cible. En termes statistiques, ils représentent les écarts types au sein de la distribution des correspondances de couleurs.
| Nombre d’étapes de MacAdam | Interprétation technique et perceptive |
| 1 étape | Variation minimale, pratiquement imperceptible |
| 3 étapes | Variation à peine détectable ; norme professionnelle |
| 5 étapes | Différence appréciable dans les comparaisons directes |
| 7 étapes | Variation clairement détectable |
Dans les applications professionnelles, telles que la vente au détail haut de gamme, les galeries, les musées ou les environnements hôteliers, 3 SDCM ou moins sont généralement nécessaires pour garantir une uniformité optimale des couleurs. Pour l’éclairage extérieur, industriel ou urbain, des tolérances de 5 à 7 SDCM sont acceptables, car les conditions d’observation réduisent la sensibilité de l’œil humain aux petites variations.
Pourquoi les fabricants classent-ils les DEL en fonction des étapes de MacAdam ?

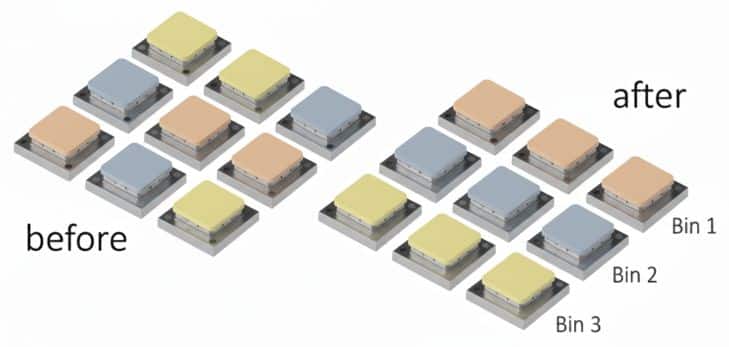

Au cours de la fabrication des LED, des micro-variations se produisent dans le processus d’encapsulation, les phosphores, les semi-conducteurs et les conditions thermiques. Cela génère une dispersion chromatique entre les unités, même au sein d’un même modèle. Pour contrôler ces différences, on utilise le processus de binning, dans lequel les LED sont regroupées en fonction de leur chromaticité mesurée.
Une LED classée dans un groupe chromatique de 3 SDCM garantit que sa couleur se situe dans l’ellipse de tolérance perceptive acceptée. Ce processus est essentiel pour
- garantir l’uniformité dans les grandes installations,
- répondre aux normes de qualité,
- éviter les différences de couleur visibles dans les luminaires adjacents,
- et maintenir la cohérence des couleurs dans les projets architecturaux ou commerciaux.
Bien que des valeurs nominales plus strictes améliorent l’uniformité, elles augmentent également les coûts de sélection et de fabrication en raison du rejet des unités hors gamme.
Quand il est essentiel de sélectionner des luminaires à faible variation chromatique
Dans le domaine de l’éclairage, la tolérance des couleurs influence directement la perception spatiale, le rendu des couleurs et l’expérience de l’utilisateur. Des différences minimes peuvent être décisives dans des environnements où la couleur est un facteur de qualité ou de précision :
- Commerce de détail spécialisé: une nuance de blanc légèrement différente dans la lumière émise par une série de spots sur rail peut modifier l’apparence des produits.
- Musées et galeries: un éclairage précis est essentiel pour préserver la fidélité des couleurs des œuvres sensibles.
- L’hôtellerie et les environnements haut de gamme: la cohérence visuelle fait partie de la qualité perçue de l’espace.
- Bureaux modernes: un éclairage uniforme améliore le confort visuel et réduit la fatigue.
- Maisons design: les utilisateurs s’attendent à une esthétique soignée et homogène.
Dans ces applications, il est recommandé de maintenir un maximum de 3 SDCM. Dans des scénarios moins critiques (parkings, zones industrielles, extérieurs), il n’est pas nécessaire d’être aussi strict. Des différences de 5 à 7 pas dans les projecteurs d’ un quai de chargement ne compromettent pas de manière significative la fonction ou la perception globale.
Réglementations et normes (UE, ANSI, Energy Star)
Le contrôle de la variation chromatique n’est pas seulement une question esthétique : il est réglementé par des organismes internationaux qui définissent les limites acceptables pour la commercialisation des produits d’éclairage.
Les principales références sont les suivantes
- Energy Star (USA): exige < 7 SDCM pour la certification des LED.
- ANSI C78.377: définit des quadrants de chromaticité pour différentes températures de couleur.
- Règlement (UE) 2019/2020: fixe un maximum de 6 MacAdam pour les sources lumineuses commercialisées dans l’Union européenne.
Ces normes permettent de normaliser les attentes, de garantir l’uniformité entre les fabricants et de s’assurer que les produits répondent aux exigences minimales en matière de cohérence chromatique.
Comment sélectionner les produits en fonction des étapes MacAdam dans le commerce électronique ?
Sur les plateformes d’éclairage professionnel, les informations du DDCM apparaissent généralement dans les fiches techniques ou les descriptions avancées des produits. Pour faire le bon choix :
- Vérifiez que l’étiquette comporte la mention « SDCM ≤ 3 » si le projet nécessite une grande uniformité.
- Comparez les produits d’une même catégorie et d’une même marque pour maintenir la cohérence.
- Consulter les fiches techniques lorsque le site internet ne mentionne pas la tolérance chromatique.
- Donnez la priorité aux luminaires dont le contrôle de qualité du binning est documenté.
De nombreux sites de commerce électronique proposent des filtres avancés qui permettent de sélectionner les produits en fonction de leur niveau d’uniformité chromatique, ce qui est particulièrement utile pour les projets de grande envergure.
Conseil technique: lors de l’installation de plusieurs luminaires en rangée (par exemple, des bandes LED continues ou des downlights de couloirs), utilisez des unités ayant le même indice SDCM afin d’éviter des disparités de couleur notables.
Ces différences sont-elles vraiment perceptibles ?
D’un point de vue technique, oui. Les variations de couleur influencent la qualité perçue, la fidélité des couleurs et la cohérence spatiale. Dans des domaines tels que la décoration intérieure, l’éclairage des musées ou la vente au détail, des différences de quelques pas de MacAdam seulement peuvent être évidentes.
Les étapes de MacAdam ne sont pas un concept abstrait : elles relient la façon dont nous percevons la couleur à des décisions techniques pratiques. Leur compréhension nous permet de concevoir des systèmes d’éclairage plus cohérents, plus prévisibles et plus efficaces.
En conclusion, les ellipses de MacAdam sont un outil essentiel pour les professionnels de l’éclairage, car elles fournissent un cadre quantitatif pour la sélection et l’évaluation des luminaires sur la base de la précision et de l’uniformité des couleurs. Leur intégration dans la prise de décision est essentielle pour obtenir des résultats techniques et esthétiques de haut niveau.
