Interrupteur bipolaire – Utilisation, symbole et installation

Les disjoncteurs bipolaires sont une solution efficace et sûre pour contrôler les circuits électriques qui nécessitent une coupure totale du courant. Leur installation, bien que plus complexe que celle d’un interrupteur unipolaire, présente des avantages en termes de sécurité et de réglementation électrique. Si vous envisagez de moderniser votre système électrique, le choix d’un interrupteur bipolaire peut être une excellente décision pour assurer une déconnexion complète et éviter les risques électriques.

Voyons en détail comment ils fonctionnent, quelles sont leurs principales utilisations et quelques conseils pour les installer en toute sécurité.

Qu’est-ce qu’un disjoncteur bipolaire ?

Un interrupteur bipolaire est un mécanisme électrique qui permet d’ouvrir ou de fermer simultanément deux circuits en une seule action. Contrairement à un interrupteur unipolaire, qui n’interrompt qu’une phase, un interrupteur bipolaire coupe à la fois la phase et le neutre, ce qui offre une plus grande sécurité dans les installations électriques.

Ils sont principalement utilisés dans les systèmes où une coupure totale du courant est nécessaire, garantissant qu’il n’y a pas de tension résiduelle dans les appareils connectés. Leur utilisation est courante dans les équipements de grande puissance ou les installations où la sécurité électrique est une priorité.

Différence entre un disjoncteur bipolaire et unipolaire

La principale différence entre les deux réside dans le nombre de pôles qui interrompent le flux électrique. L’interrupteur unipolaire n’interrompt le courant que dans un seul conducteur, laissant le neutre connecté, tandis que l’interrupteur bipolaire interrompt les deux, ce qui minimise le risque d’électrocution ou de court-circuit.

À quoi servent les disjoncteurs bipolaires ?

Bipolar switches are used in various applications, such as:

• Systèmes électriques à haute tension : Ils sont utilisés pour déconnecter complètement un appareil électrique de l’alimentation.
• Appareils à forte consommation : Ils sont courants dans les cuisinières électriques, les chauffe-eau et les climatiseurs.
• Installations industrielles : Dans les machines lourdes où il est vital de couper complètement le courant pour éviter les accidents.
• Systèmes d’éclairage à double phase : In some countries, where electrical installations have 220V, bipolar switches are mandatory for lighting control.
• Piscines et jacuzzis : Où la sécurité électrique est essentielle pour éviter les chocs électriques.

Symbole d’un interrupteur bipolaire

Le symbole électrique d’un disjoncteur bipolaire dans les schémas électriques multifilaires est représenté par deux lignes parallèles interrompues par un petit espace et un point d’actionnement commun. Son aspect est similaire à celui de deux interrupteurs unipolaires réunis, ce qui indique que les deux circuits s’ouvrent ou se ferment en même temps.

C’est sa représentation graphique dans les schémas unifilaires et multifilaires :

Ce symbole est reconnu dans les schémas électriques pour indiquer qu’un dispositif a deux contacts commandés simultanément par un seul mécanisme.

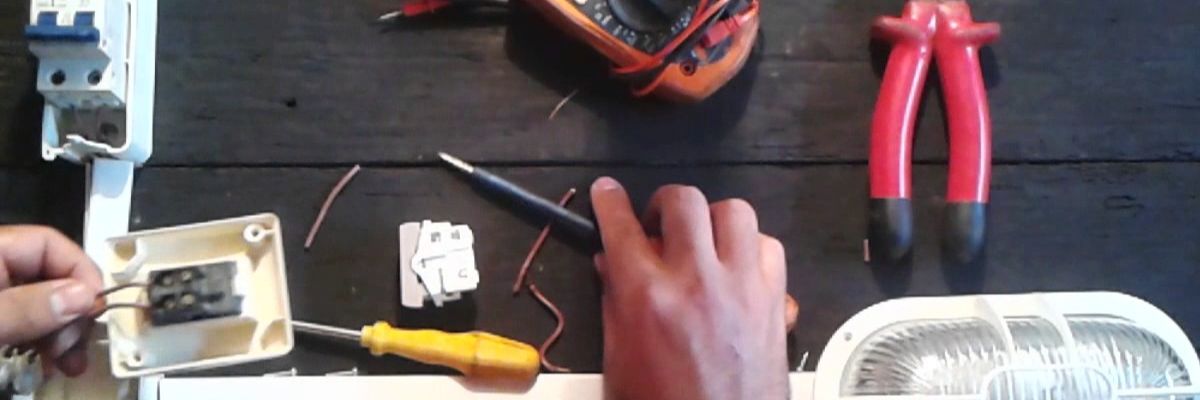

Installation d’un interrupteur bipolaire

Pour installer correctement un interrupteur bipolaire, certaines étapes clés doivent être respectées.

Matériel nécessaire

• Bipolar switch suitable for the load
• Tournevis
• Câble électrique avec isolation appropriée
• Pince à dénuder
• Ruban isolant ou pinces
• Boîte de jonction (si nécessaire)

Etapes de l’installation

1. Coupez l’alimentation : avant de procéder au câblage, veillez à couper l’alimentation du panneau principal.
2. Identifier les fils : Repérez les fils de phase et de neutre qui seront contrôlés par l’interrupteur.
3. Raccordez les fils à l’interrupteur :
   • Reliez les fils de phase et de neutre de l’alimentation électrique aux bornes d’entrée de l’interrupteur.
   • Connectez les fils de sortie de l’interrupteur à la charge électrique.
4. Fixez les connexions : Serrez les vis pour éviter les faux contacts.
5. Testez l’installation : Rétablissez l’alimentation et faites fonctionner l’interrupteur pour vérifier son bon fonctionnement.

Dois-je modifier l’installation si je veux installer ce type d’interrupteur à la maison ?

Oui, dans la plupart des cas, il sera nécessaire de modifier l’installation électrique pour installer un interrupteur bipolaire. Contrairement à un interrupteur unipolaire, qui n’interrompt que la phase, un interrupteur bipolaire coupe à la fois la phase et le neutre, ce qui implique de raccorder deux fils au lieu d’un.

Modifications courantes de l’installation :

1. Vérifier le type de câblage existant : Si votre installation actuelle ne comporte qu’une phase et un neutre reliés à un interrupteur unipolaire, vous devrez vous assurer qu’il y a suffisamment de place pour un deuxième fil dans la boîte de jonction.
2. Agrandissez la boîte de jonction si nécessaire : Certains interrupteurs bipolaires nécessitent plus d’espace à l’intérieur de la boîte électrique.
3. Assurez-vous que l’ampérage de l’interrupteur est suffisant : Si un interrupteur bipolaire est installé sur une ligne à forte consommation, il est important de vérifier que son intensité est suffisante.
4. Respecter les règles de sécurité : Dans certains pays, l’installation d’interrupteurs bipolaires est obligatoire dans les circuits de 220 V ou dans les zones humides telles que les salles de bains et les cuisines.

Erreurs courantes dans l’installation de disjoncteurs bipolaires

Ne pas couper le courant avant l’installation : Cela peut entraîner des accidents électriques. Raccordement incorrect des fils : La phase et le neutre doivent être raccordés aux bornes correctes pour un fonctionnement sûr.

Choix d’un interrupteur avec une capacité de courant plus faible : Cela peut générer des surcharges et des défaillances du système.

Ne pas fixer correctement l’interrupteur dans la boîte d’encastrement : Un mauvais ajustement peut entraîner des connexions lâches et des risques d’incendie.

Comment choisir le bon interrupteur bipolaire

Lors de l’achat d’un interrupteur bipolaire, vous devez tenir compte des facteurs suivants :

• La tension et l’ampérage : Assurez-vous qu’il est compatible avec l’installation électrique (10A, 16A, 20A, etc.).
• La réglementation électrique en vigueur : Certains pays exigent des certifications spécifiques pour l’utilisation.
• Lieu d’installation : S’il s’agit de zones humides, optez pour des modèles dotés d’une protection supplémentaire.
• Qualité du produit : Choisissez des produits provenant de fournisseurs réputés pour leur durabilité.

Produits recommandés

En stock, Livraison sous 5 à 8 jrs

14.39 €

Interrupteur Bipolaire avec Touche SIMON 27 Play 27133

Voir Produit

En Stock, Livré sous 3 à 4 jrs

15.99 €

Interrupteur Bipolaire SIMON 31 31133

Voir Produit

En Stock, Livré sous 3 à 4 jrs

3.39 €

Touche pour Interrupteur Bipolaire Simple SIMON 82 82031

Voir Produit

En Stock, Livré sous 3 à 4 jrs

4.69 €

Interrupteur Unipolaire 10AX LEGRAND Valena Next 741442

Voir Produit

Courant nominal d’un interrupteur bipolaire

Le courant nominal d’un interrupteur bipolaire varie en fonction de son application. Les valeurs les plus courantes dans les installations résidentielles et industrielles sont les suivantes :

• 10A – 16A : pour l’éclairage et les appareils à faible consommation.
• 20A – 32A : pour les appareils à forte demande tels que les fours électriques ou les chauffe-eau.
• 40A – 63A : Applications industrielles ou résidentielles avec des besoins de puissance élevés.

Il est essentiel de vérifier la capacité de l’interrupteur avant de l’installer, car si l’ampérage nominal est dépassé, une surchauffe et une défaillance du système électrique peuvent se produire.

Importance de la polarité dans les disjoncteurs bipolaires

La polarité n’a pas d’importance dans un disjoncteur bipolaire, puisqu’il interrompt à la fois la phase et le neutre, assurant ainsi une déconnexion complète du circuit. Contrairement à d’autres dispositifs où la polarité peut affecter le fonctionnement, dans ce cas, il n’y a pas de différence dans la façon dont les fils de phase et de neutre sont connectés puisqu’il coupe toujours le courant dans les deux.

Avantages et inconvénients des interrupteurs bipolaires

Avantages :

• Sécurité accrue : en coupant à la fois la phase et le neutre, le risque d’accident électrique est éliminé.
• Obligatoire dans certaines installations : Dans les circuits 220V et les zones humides, les disjoncteurs bipolaires sont une obligation réglementaire.
• Meilleure déconnexion des équipements électriques : Il garantit que l’appareil ne reçoit pas de courant résiduel.
• Prévention des surcharges et des courts-circuits : Empêche le passage du courant en cas de défaillance du système.

Inconvénients :

• Coût plus élevé qu’un interrupteur unipolaire : Sa conception plus complexe augmente son prix.
• Installation légèrement plus complexe : Nécessite un câblage supplémentaire et, dans certains cas, une modification de l’installation électrique.

Entretien et sécurité des disjoncteurs bipolaires

Pour garantir un fonctionnement optimal et sûr, il est conseillé de suivre les conseils suivants :

Inspection périodique : Vérifiez que l’interrupteur n’est pas usé, qu’il ne produit pas d’étincelles ou qu’il n’est pas surchauffé.

Nettoyage régulier : Évitez l’accumulation de poussière et de saleté sur les contacts électriques.
Ne surchargez pas le circuit : Vérifiez que le disjoncteur ne dépasse pas sa capacité nominale.
Remplacement en cas de défaillance : Si le disjoncteur ne fonctionne plus correctement, remplacez-le immédiatement.

Questions fréquemment posées sur les disjoncteurs bipolaires

1. Puis-je remplacer un interrupteur unipolaire par un interrupteur bipolaire sans modifier le câblage ?

Non, vous devrez ajouter un fil supplémentaire pour le neutre et vous assurer que vous disposez de suffisamment d’espace.

2. Où est-il recommandé d’installer un interrupteur bipolaire ?

Dans les systèmes à forte consommation, les installations 220V, les zones humides et dans les équipements qui nécessitent une coupure totale du courant.

3. What happens if I install a bipolar switch incorrectly?

Il peut ne pas déconnecter correctement le circuit, laissant des tensions dans l’installation et augmentant le risque de chocs électriques.

4. Tous les disjoncteurs bipolaires ont-ils la même capacité ?

Non, il existe des modèles de 10A, 16A, 32A et plus, nous choisirons celui qui convient le mieux aux besoins de l’équipement ou de l’installation où ils seront utilisés.

5. Is it mandatory to install a bipolar switch in certain cases?

Bien qu’elle ne soit pas toujours obligatoire, l’installation d’un interrupteur bipolaire est recommandée dans les cas où la sécurité électrique est une priorité. Dans tous les cas, il est toujours nécessaire de vérifier la réglementation en vigueur.
