Dans ce guide, nous expliquons comment connecter un projecteur LED avec un détecteur de mouvement d’une manière technique et sûre, en garantissant une performance optimale du système.
Table des matières

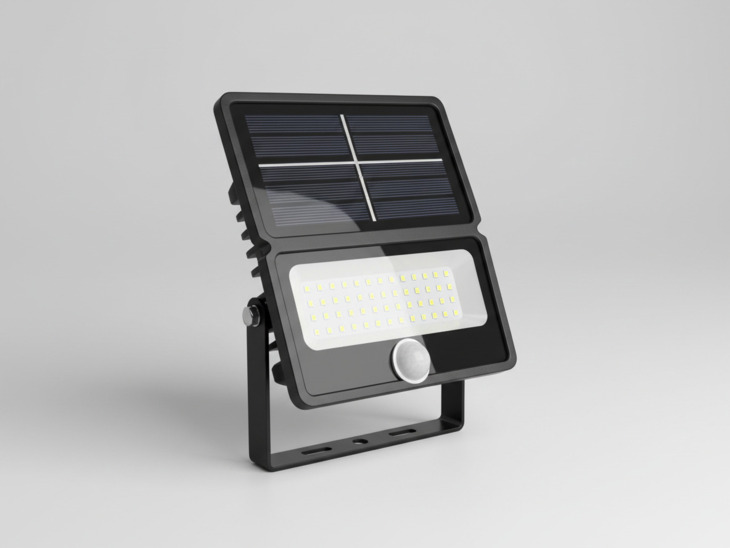

Qu’est-ce qu’un projecteur LED avec détecteur de mouvement ?
Dans la gamme des projecteurs à LED extérieur, il existe différentes variantes, et l’une d’entre elles est celle qui incorpore un capteur de mouvement. Ce type de luminaire intègre un détecteur qui active automatiquement l’éclairage lorsqu’il détecte des variations thermiques générées par des personnes, des véhicules ou des objets en mouvement dans sa zone de couverture.
Le spot LED avec détecteur de mouvement est particulièrement utilisé dans :
- Les façades : Dans les façades résidentielles ou commerciales, il est principalement utilisé pour éclairer les accès et les portes lorsqu’il détecte une présence. Son activation automatique améliore la sécurité, dissuade les intrusions et facilite la visibilité de nuit sans qu’il soit nécessaire de maintenir la lumière allumée en permanence.
- Parcs de stationnement : Dans les parkings et les garages, ce système permet d’activer l’éclairage uniquement lorsqu’il détecte des véhicules ou des personnes en mouvement. Cela permet de réduire considérablement la consommation d’électricité par rapport aux systèmes d’éclairage permanents, d’améliorer la visibilité pendant les manœuvres et d’accroître la sécurité dans les zones où le trafic est intermittent.
- Bâtiments industriels : Dans les environnements industriels, le projecteur est utilisé pour les entrées et les périmètres extérieurs où un éclairage permanent n’est pas nécessaire. Son utilisation permet d’optimiser la consommation d’énergie pendant les quarts de nuit ou les périodes de faible activité, en assurant un éclairage immédiat lorsque le mouvement d’un opérateur ou d’un véhicule est détecté.
- Jardins et zones périmétriques : Dans les jardins et les périmètres résidentiels, il renforce la sécurité en détectant la présence dans les zones latérales ou peu visibles. De plus, il est pratique car il s’allume automatiquement au passage des personnes, ce qui évite les interrupteurs et réduit les dépenses d’énergie inutiles.
- Communautés de propriétaires : Dans les communautés résidentielles, ce type de projecteur est installé dans les entrées de garage et les zones communes. Son allumage automatique améliore la perception de la sécurité chez les voisins et réduit les coûts d’électricité de la communauté en évitant que les luminaires restent allumés toute la nuit.
Si vous avez des doutes sur la manière de choisir un spot LED avec détecteur de mouvement, nous vous laissons ici un guide explicatif où nous détaillons ses caractéristiques et les aspects clés à prendre en compte avant de l’installer.
Pourquoi est-ce une solution si efficace ?
Ce type de projecteur combine une grande efficacité lumineuse avec un système intelligent d’allumage automatique qui ne s’active que lorsqu’il détecte une présence. Cela permet de réduire considérablement les heures de fonctionnement inutiles, d’optimiser la consommation d’énergie et de prolonger la durée de vie de l’équipement. De plus, en s’allumant dès qu’il y a un mouvement, il améliore la visibilité, renforçant ainsi la sécurité des entrées et des zones extérieures.
Produits recommandés
En Stock, Livré sous 3 à 4 jrs
28.49 €
Projecteur LED Solaire 6W IP54 avec Détecteur de Mouvement PIR et Crépusculaire
Voir Produit
En Stock, Livré sous 24/48h
12.19 €
Projecteur solaire LED IP 5W avec détecteur de mouvement PIR et détecteur crépusculaire
Voir Produit
En Stock, Livré sous 4 à 5 jrs
21.79 €
Projecteur Solaire LED 5W IP65 avec Détecteur de Mouvement PIR et Crépusculaire
Voir Produit
En Stock, Livré sous 24/48h
21.79 €
Projecteur Solaire LED IP 7W avec Détecteur de Mouvement PIR et Détecteur Crépusculaire
Voir Produit
Composants nécessaires à l’installation
Avant de procéder au raccordement, il est essentiel d’identifier correctement les éléments du système :
Spot LED avec capteur
L’équipement comprend déjà :
- Un capteur : Il est chargé de détecter les mouvements. Il fonctionne en identifiant les changements dans le rayonnement infrarouge émis par les personnes, les véhicules ou les objets dont la température est différente de celle de l’environnement. Lorsqu’il détecte une variation dans l’angle et la portée configurés, il envoie le signal pour que le projecteur s’allume automatiquement.
- Électronique de commande : Elle reçoit le signal du capteur et gère l’activation ou la désactivation du projecteur en fonction des paramètres configurés. En outre, il stabilise le fonctionnement général de l’équipement et coordonne l’allumage avec le pilote LED, évitant ainsi les activations erratiques ou le scintillement.
- Pilote de LED : C’est le composant chargé de transformer le courant alternatif en courant continu stable adapté aux puces LED. Il régule la tension et l’intensité pour garantir un fonctionnement efficace, sans surcharge et avec une durée de vie plus longue du module LED.
- Système de gradation (TIME, LUX, SENS) : Permet d’ajuster le comportement du projecteur en fonction des besoins de l’installation.
Protection électrique
Une protection électrique adéquate est essentielle pour garantir une installation sûre et durable. Nous recommandons que le circuit soit protégé par un interrupteur différentiel contre d’éventuels shunts ou contacts indirects. Dans les installations extérieures, il est indispensable d’utiliser une boîte de jonction étanche et des presse-étoupes qui garantissent le degré de protection IP de l’appareil, en empêchant l’entrée d’humidité ou de poussières qui pourraient compromettre le fonctionnement de l’équipement.
Processus d’installation
Voici une explication claire de la procédure technique selon des critères professionnels.
- Couper l’alimentation
Avant d’effectuer toute manipulation dans l’installation, il est essentiel de couper l’alimentation électrique du panneau principal, en déconnectant le magnétothermique correspondant au circuit où vous allez travailler. Une fois abaissée, l’absence de tension doit être vérifiée pour s’assurer qu’aucun courant ne circule. Vous ne devriez jamais travailler avec une tension active, car c’est l’une des erreurs les plus courantes dans les installations domestiques et cela représente un risque réel.
- Préparer le câblage
À l’intérieur de la boîte de connexion, vous trouverez généralement trois conducteurs : marron ou noir, qui correspond à la phase (le câble qui apporte le courant) ; bleu, qui est le neutre ; et vert/jaune, qui est la mise à la terre. Avant de connecter le projecteur LED avec le capteur de mouvement, retirez légèrement les pointes si nécessaire et assurez-vous que le cuivre est propre et ferme, en évitant les fils lâches qui pourraient provoquer de faux contacts ou des dérivations.
- Connexion du projecteur LED
À l’arrière de la lumière, vous trouverez un patch ou une gomme avec trois connexions clairement identifiées. Insérez simplement chaque câble dans sa borne correspondante et assurez-vous qu’il est solidement attaché. La clé dans ce type de projecteur LED est que le détecteur est déjà câblé en interne pour interrompre automatiquement la phase lorsqu’il détecte une présence. Avec ces trois câbles correctement connectés, le système est installé et prêt à fonctionner.
- Fixation mécanique correcte
L’installation physique de la lumière d’inondation est aussi importante que la connexion électrique. Fixez fermement le support sur une surface solide et stable, en vous assurant que la mise au point est légèrement inclinée vers le bas pour optimiser le faisceau lumineux et la détection du capteur. De plus, vérifiez que les joints et fixations sont correctement scellés pour maintenir le degré de protection IP. Une fixation ferme et bien exécutée empêche les vibrations, les fuites et aide à prolonger la durée de vie de l’équipement.
- Ajustez le capteur
Une fois que le courant est connecté, le projecteur s’activera lorsqu’un mouvement sera détecté. Ce système de contrôle est essentiel pour optimiser les performances, éviter les allumeurs inutiles et maximiser les économies d’énergie.
Nos projecteurs sont réglables :
| TEMPS | Temps qui reste allumé après la dernière détection |
| LUX | Niveau de lumière ambiante auquel il est activé. S’il est réglé sur le niveau minimum, il ne fonctionnera que la nuit. |
| SENSIBILITÉ | Sensibilité ou distance de détection. Un réglage professionnel permet d’éviter les allumages inutiles et d’optimiser les économies d’énergie. |
Erreurs de connexion courantes
Bien que le raccordement d’un projecteur LED extérieur avec détecteur de mouvement intégré soit un processus simple, certaines erreurs fréquentes peuvent affecter son fonctionnement, comme le fait de ne pas connecter la mise à la terre, de ne pas sceller correctement l’entrée du câble, ce qui compromet l’indice de protection IP, d’installer le spot à une hauteur inadéquate, d’orienter le détecteur vers des sources de chaleur ou de le placer devant des surfaces réfléchissantes. Ces pratiques peuvent entraîner des activations constantes, un fonctionnement erratique ou même réduire la durée de vie de l’équipement, affectant ainsi l’efficacité et la sécurité de l’installation.
Recommandations techniques professionnelles
Pour obtenir des performances maximales, il est recommandé d’installer l’appareil à une hauteur d’environ 2 à 3 mètres, en veillant à ce que l’angle de détection soit libre de tout obstacle susceptible d’interférer avec le fonctionnement de l’appareil. Il est essentiel que l’équipement ait un indice de protection minimum de IP65 pour garantir la résistance à la poussière et à l’humidité à l’extérieur. En outre, nous recommandons une température de couleur de 4000K pour améliorer la visibilité et la perception de la sécurité, ainsi que le dimensionnement correct de la puissance en fonction de l’espace à éclairer, en évitant toute surconsommation inutile. Si vous avez des doutes sur la puissance appropriée pour votre projecteur LED d’extérieur, nous vous laissons un guide qui peut vous aider à choisir l’option la plus appropriée en fonction du modèle et des besoins d’éclairage.
Quand est-il conseillé de faire appel à un professionnel ?
Bien que nous ayons expliqué clairement comment procéder au raccordement, il est conseillé de faire appel à un installateur spécialisé lorsqu’il est nécessaire de modifier le tableau électrique, lorsqu’on travaille en hauteur ou lorsque l’installation se trouve dans un environnement industriel. Dans ces cas, une intervention inadéquate peut compromettre la sécurité et le bon fonctionnement du système.
Une installation professionnelle garantit une réelle sécurité électrique, une plus grande durabilité des équipements et une efficacité énergétique optimale. Le recours à des techniciens spécialisés permet non seulement de minimiser les risques, mais aussi de garantir que le projecteur fonctionne avec une efficacité et une fiabilité maximales à long terme.
Les clés d’une performance optimale
Le raccordement de ce type de projecteur à LED est simple et très efficace s’il est effectué correctement. Un équipement correctement installé améliore la sécurité, réduit la consommation d’énergie et permet une automatisation intelligente dans n’importe quel environnement extérieur. Cependant, avant l’installation, il est également essentiel de définir correctement le type de projecteur à LED pour l’extérieur dont vous avez besoin.
En outre, une installation réalisée selon des critères techniques appropriés garantit un fonctionnement stable et prolonge la durée de vie du système. Une exécution correcte dès le départ est la clé pour obtenir des performances et une fiabilité maximales à long terme.
