In diesem Leitfaden erklären wir, wie man einen LED-Strahler mit Bewegungsmelder auf technische und sichere Weise verbindet, um eine optimale Systemleistung zu gewährleisten.
Inhaltsverzeichnis

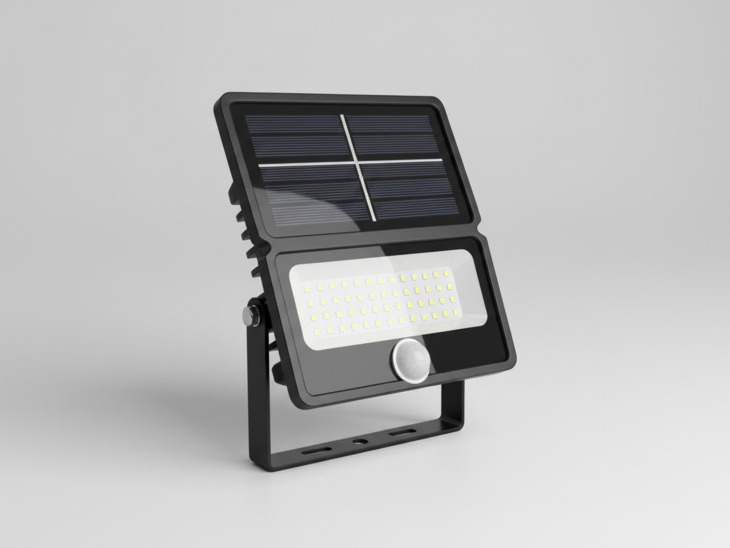

Was ist ein LED-Außenstrahler mit Bewegungssensor?
Im Bereich der LED Außenstrahler gibt es verschiedene Varianten, und eine davon ist diejenige, die mit einem Bewegungssensor ausgestattet ist. In diese Art von Leuchten ist ein Detektor integriert, der die Beleuchtung automatisch aktiviert, wenn er thermische Veränderungen erkennt, die durch Personen, Fahrzeuge oder sich bewegende Objekte in seinem Erfassungsbereich entstehen.
Der LED-Strahler mit Bewegungsmelder wird vor allem in folgenden Bereichen eingesetzt:
- Fassaden: An Wohn- oder Geschäftsfassaden wird er hauptsächlich zur Beleuchtung von Zugängen und Türen eingesetzt, wenn er Anwesenheit erkennt. Seine automatische Aktivierung verbessert die Sicherheit, wirkt abschreckend und erleichtert die Sichtbarkeit bei Nacht, ohne dass das Licht ständig eingeschaltet sein muss.
- Parkplätze: Auf Parkplätzen und in Garagen ermöglicht dieses System, dass die Beleuchtung nur dann eingeschaltet wird, wenn es Fahrzeuge oder Personen in Bewegung erkennt. Dadurch wird der Stromverbrauch im Vergleich zu permanenten Beleuchtungssystemen erheblich gesenkt, die Sichtbarkeit bei Fahrmanövern verbessert und die Sicherheit in Bereichen mit stoßweisem Verkehr erhöht.
- Industrielle Gebäude: In industriellen Umgebungen wird das Flutlicht an Eingängen und Außengrenzen eingesetzt, wo keine konstante Beleuchtung erforderlich ist. Sein Einsatz optimiert den Energieverbrauch während der Nachtschichten oder in Zeiten geringer Aktivität und gewährleistet eine sofortige Beleuchtung, sobald eine Bewegung des Bedieners oder eines Fahrzeugs erkannt wird.
- Gärten und Außenbereiche: In Gärten und Wohngebieten erhöht er die Sicherheit, indem er die Anwesenheit in seitlichen oder schlecht einsehbaren Bereichen erkennt. Darüber hinaus bietet sie Komfort, indem sie sich automatisch einschaltet, wenn Personen vorbeigehen, wodurch Schalter vermieden und unnötige Energiekosten reduziert werden.
- Wohnungseigentümergemeinschaften: In Wohngemeinschaften wird dieser Projektortyp in Garageneinfahrten und Gemeinschaftsbereichen installiert. Seine automatische Aktivierung verbessert das Sicherheitsempfinden der Nachbarn und senkt die Stromkosten der Gemeinschaft, da die Leuchten nicht die ganze Nacht über eingeschaltet bleiben.
Wenn Sie sich nicht sicher sind, wie Sie einen LED-Strahler mit Bewegungssensor auswählen sollen, geben wir Ihnen hier einen Leitfaden an die Hand, in dem wir seine Eigenschaften und die wichtigsten Aspekte, die Sie vor der Installation berücksichtigen sollten, näher erläutern.
Warum ist es eine so effiziente Lösung?
Dieser Scheinwerfertyp kombiniert eine hohe Lichtausbeute mit einer intelligenten Einschaltautomatik, die sich nur dann einschaltet, wenn sie Anwesenheit feststellt. Dadurch werden unnötige Betriebsstunden erheblich reduziert, der Energieverbrauch optimiert und die Lebensdauer der Geräte verlängert. Darüber hinaus verbessert er die Sichtbarkeit, indem er bei jeder Bewegung sofort aufleuchtet, und erhöht so die Sicherheit an Eingängen und in Außenbereichen.
Empfohlene Produkte
Verfügbar, Zustellung in 3 bis 4 Werktage
24.79 €
LED-Flutlicht Solar 6W IP54 mit Bewegungssensor PIR und Dämmerungssensor
Produkt ansehen
Verfügbar, Zustellung in 24/48 Std.
42.99 €
Solares LED-Flutlicht 10W IP54 mit PIR-Bewegungssensor und Dämmerungssensor
Produkt ansehen
Verfügbar, Zustellung in 24/48 Std.
20.39 €
LED Flutlicht Solar 5W IP mit PIR-Bewegungssensor und Dämmerungssensor
Produkt ansehen
Verfügbar, Zustellung in 24/48 Std.
22.49 €
LED Flutlicht Solar 7W IP mit PIR-Bewegungssensor und Dämmerungssensor
Produkt ansehen
Erforderliche Komponenten für die Installation
Vor dem Anschluss ist es wichtig, die Elemente des Systems korrekt zu identifizieren:
LED-Strahler mit Bewegungsmelder
Die Ausrüstung ist bereits vorhanden:
- Sensor: Er ist für die Erkennung von Bewegungen zuständig. Er arbeitet, indem er Veränderungen in der Infrarotstrahlung erkennt, die von Personen, Fahrzeugen oder Gegenständen mit einer anderen Temperatur als die der Umgebung ausgeht. Wenn er eine Veränderung innerhalb seines konfigurierten Winkels und Bereichs feststellt, sendet er das Signal, dass sich der Projektor automatisch einschaltet.
- Steuerelektronik: Sie empfängt das Sensorsignal und steuert die Aktivierung oder Deaktivierung des Scheinwerfers entsprechend den konfigurierten Parametern. Darüber hinaus stabilisiert sie den allgemeinen Betrieb des Geräts und koordiniert das Einschalten mit dem LED-Treiber, um unregelmäßige Einschaltungen oder Flackern zu vermeiden.
- LED-Treiber: Diese Komponente ist für die Umwandlung des Wechselstroms in stabilen, für die LED-Chips geeigneten Gleichstrom zuständig. Er regelt die Spannung und die Intensität, um einen effizienten Betrieb ohne Überlastungen und mit einer längeren Lebensdauer der LED-Module zu gewährleisten.
- Dimm-System (TIME, LUX, SENS): Ermöglicht die Anpassung des Verhaltens des Projektors an die Bedürfnisse der Installation.
Elektrischer Schutz
Um eine sichere und dauerhafte Installation zu gewährleisten, ist ein angemessener elektrischer Schutz unerlässlich. Wir empfehlen, den Stromkreis durch einen Differenzialschalter gegen mögliche Nebenschlüsse oder indirekte Kontakte zu schützen. Bei Installationen im Freien müssen unbedingt ein wasserdichter Anschlusskasten und Kabelverschraubungen verwendet werden, die den IP-Schutzgrad des Geräts gewährleisten und das Eindringen von Feuchtigkeit oder Staub verhindern, die den Betrieb des Geräts beeinträchtigen könnten.
Installationsprozess
Im Folgenden wird das technische Verfahren nach professionellen Kriterien klar erläutert.
- Strom abschalten
Bevor Sie Manipulationen an der Installation durchführen, ist es wichtig, die Stromversorgung vom Hauptpanel abzuschalten und die Magnetothermie zu trennen, die dem Stromkreis entspricht, in dem Sie arbeiten möchten. Nach dem Absenken muss das Fehlen einer Spannung überprüft werden, um sicherzustellen, dass kein Strom zirkuliert. Sie sollten niemals mit aktiver Spannung arbeiten, da dies einer der häufigsten Fehler bei häuslichen Installationen ist und ein echtes Risiko darstellt.
- Bereiten Sie die Verkabelung vor
Im Inneren des Anschlusskastens finden Sie normalerweise drei Leiter: Braun oder Schwarz, was der Phase (dem Kabel, das den Strom einspeist) entspricht; Blau, was der Neutralleiter ist; und Grün/Gelb, was die Erdung ist. Bevor Sie das LED-Flutlicht mit dem Bewegungsmelder verbinden, ziehen Sie die Spitzen bei Bedarf leicht ab und achten Sie darauf, dass das Kupfer sauber und fest ist. Vermeiden Sie lose Gewinde, die zu falschen Kontakten oder Ableitungen führen könnten.
- LED-Projektoranschluss
Auf der Rückseite der Leuchte finden Sie einen Aufnäher oder Radiergummi mit drei deutlich erkennbaren Anschlüssen. Stecken Sie einfach jedes Kabel in den entsprechenden Anschluss und stellen Sie sicher, dass es sicher befestigt ist. Der Schlüssel bei dieser Art von LED-Flutlicht besteht darin, dass der Detektor bereits intern so verdrahtet ist, dass er die Phase automatisch unterbricht, wenn er das Vorhandensein erkennt. Wenn diese drei Kabel ordnungsgemäß angeschlossen sind, ist das System installiert und betriebsbereit.
- Korrekte mechanische Befestigung
Die physische Installation des Flutlichts ist ebenso wichtig wie der elektrische Anschluss. Befestigen Sie den Ständer fest auf einer festen, stabilen Oberfläche und stellen Sie sicher, dass der Fokus leicht nach unten geneigt ist, um den Lichtstrahl und die Sensorerkennung zu optimieren. Überprüfen Sie außerdem, ob die Verbindungen und Befestigungselemente ordnungsgemäß abgedichtet sind, um den IP-Schutzgrad aufrechtzuerhalten. Eine feste und gut ausgeführte Befestigung verhindert Vibrationen und Lecks und trägt dazu bei, die Lebensdauer der Ausrüstung zu verlängern.
- Passen Sie den Sensor an
Sobald der Strom angeschlossen ist, wird das Flutlicht aktiviert, wenn eine Bewegung erkannt wird. Dieses Steuerungssystem ist der Schlüssel zur Leistungsoptimierung, zur Vermeidung unnötiger Zünder und zur Maximierung der Energieeinsparungen.
Unsere Strahler können eingestellt werden:
| ZEIT | Zeit, die nach der letzten Erkennung eingeschaltet bleibt |
| LUX | Umgebungslichtstärke, bei der er aktiviert wird. Bei Einstellung auf Minimum funktioniert er nur bei Nacht. |
| SENSITIVITÄT | Empfindlichkeit oder Erfassungsabstand. Eine professionelle Einstellung vermeidet unnötiges Einschalten und optimiert die Energieeinsparung. |
Häufige Verbindungsfehler
Obwohl der Anschluss von LED-Strahler mit Bewegungsmelder ein einfacher Vorgang ist, gibt es häufige Fehler, die den Betrieb beeinträchtigen können, wie z. B. das Nichtanschließen der Erdung, das nicht korrekte Abdichten der Kabeleinführung, wodurch die IP-Schutzart beeinträchtigt wird, die Installation des Strahlers in einer unzureichenden Höhe, die Ausrichtung des Sensors auf Wärmequellen oder die Platzierung vor reflektierenden Oberflächen. Diese Praktiken können zu ständigen Aktivierungen, unregelmäßigem Betrieb oder sogar zu einer Verkürzung der Lebensdauer des Geräts führen, was sowohl die Effizienz als auch die Sicherheit der Anlage beeinträchtigt.
Professionelle technische Empfehlungen
Um eine optimale Leistung zu erzielen, empfehlen wir, das Gerät in einer Höhe von etwa 2 bis 3 Metern zu installieren und darauf zu achten, dass der Erfassungswinkel frei von Hindernissen ist, die den Betrieb beeinträchtigen könnten. Es ist wichtig, dass das Gerät mindestens der Schutzart IP65 entspricht, um die Widerstandsfähigkeit gegen Staub und Feuchtigkeit im Freien zu gewährleisten. Darüber hinaus empfehlen wir eine Farbtemperatur von 4000K, um die Sichtbarkeit und das Sicherheitsgefühl zu verbessern, sowie die richtige Dimensionierung der Leistung entsprechend dem zu beleuchtenden Raum, um einen unnötigen Mehrverbrauch zu vermeiden. Wenn Sie sich nicht sicher sind, welche Leistung für Ihren LED-Flutlichtstrahler für den Außenbereich geeignet ist, finden Sie hier einen Leitfaden, der Ihnen bei der Auswahl der am besten geeigneten Option je nach Modell und Beleuchtungsbedarf helfen kann.
Wann ist es ratsam, einen Fachmann zu beauftragen?
Auch wenn wir den Anschluss klar und deutlich erklärt haben, ist es ratsam, einen spezialisierten Installateur hinzuzuziehen, wenn es notwendig ist, die elektrische Schalttafel zu verändern, wenn in großer Höhe gearbeitet wird oder wenn die Installation in einer industriellen Umgebung erfolgt. In diesen Fällen kann ein unzureichender Eingriff sowohl die Sicherheit als auch das ordnungsgemäße Funktionieren des Systems gefährden.
Eine professionelle Installation garantiert echte elektrische Sicherheit, eine längere Lebensdauer der Geräte und eine optimale Energieeffizienz. Der Einsatz spezialisierter Techniker minimiert nicht nur die Risiken, sondern gewährleistet auch, dass der Projektor langfristig mit maximaler Effizienz und Zuverlässigkeit arbeitet.
Schlüssel zu optimaler Leistung
Der korrekte Anschluss dieser Art von LED-Flutlicht ist einfach und bei richtiger Ausführung äußerst effizient. Richtig installierte Geräte verbessern die Sicherheit, senken den Energieverbrauch und sorgen für eine intelligente Automatisierung in jeder Außenumgebung. Vor der Installation ist es jedoch wichtig, den Typ des LED-Strahlern den Sie benötigen, richtig zu bestimmen.
Darüber hinaus garantiert eine nach angemessenen technischen Kriterien durchgeführte Installation einen stabilen Betrieb und verlängert die Lebensdauer des Systems. Die Verpflichtung zur korrekten Ausführung von Anfang an ist der Schlüssel zur Erzielung einer maximalen Leistung und Zuverlässigkeit auf lange Sicht.
