Ein Schutzschalter ist ein automatischer Schalter, der den Stromfluss unterbricht, wenn bestimmte Bedingungen erfüllt sind. Sie dient dem Schutz von Menschen und elektrischen Geräten.
Im Gegensatz zu einer Sicherung, die nur einmal verwendet werden kann, kann ein Schutzschalter zurückgesetzt werden, solange die Ursachen, die ihn ausgelöst haben, beseitigt sind.
Merkmale und Typen von elektrischen Schutzschaltern
Beim Kauf eines dieser elektrischen Bauteile sind eine Reihe von Eigenschaften zu berücksichtigen:
- Betriebsspannung: Spannung, für die sie ausgelegt sind. Sie können einphasig oder dreiphasig sein.
- Nennstrom: Wie bei der Spannung handelt es sich um den Wert des Betriebsstroms.
- Ausschaltvermögen: Der maximale Strom, der unterbrochen werden kann.
- Schließkraft: Die maximale Stromstärke, die das Gerät ohne Schaden aufnehmen kann.
- Anzahl der Pole: Die Anzahl der Anschlüsse, die an das Gerät angeschlossen werden können.
Die wichtigsten Typen von Schutzschaltern sind thermische, magnetische, Schutzschalter und Differentialschalter. Folgend werden die in Hausinstallationen am häufigsten verwendeten Geräte, wie z. B. der Schutzschalter und das Differenzial, näher erläutert.
Magnetothermischer Schutzschalter
Diese Vorrichtung, besser bekannt als Schutzschalter, hat die Aufgabe, den Strom zu unterbrechen, wenn er eine bestimmte Schwelle überschreitet. Sie schützen den Rest der Anlage und die angeschlossenen Geräte vor möglichen Überlastungen und Kurzschlüssen.
Wie wir bereits bei der Erklärung der Elektroinstallation eines Hauses gesehen haben, verfügt jeder der installierten Stromkreise über einen eigenen Schutzschalter.
Eine besondere Form ist der Motorschutz, der in industriellen Umgebungen sehr verbreitet ist. Es verhält sich genauso, ist aber so konzipiert, dass es den beim Anlassen von Elektromotoren auftretenden Stromspitzen standhält.
Differenzial Schalter
Der Schutzschalter oder FI-Schalter hat die Aufgabe, Menschen vor elektrischen Stromschlägen zu schützen. Sie funktioniert in Verbindung mit der Erdung aller Elemente der Anlage.
Dieses Gerät vergleicht den in den Stromkreis eintretenden Strom mit dem austretenden Strom. Wenn alles richtig ist, sollten sie gleich sein und der Schalter bleibt geschlossen, so dass der Strom durchgelassen wird. Wenn wir zum Beispiel mit einem Teil der Anlage in Berührung kommen und eine Entladung erleiden würden, würde der Ausgangsstrom niedriger sein und den Schalter aktivieren, der den Strom unterbricht.
Es ist zu beachten, dass die Differenzial- Schaltern über einen Testknopf verfügen, mit dem die Funktionstüchtigkeit überprüft werden kann. Angesichts ihrer Bedeutung für den Schutz von Menschenleben ist es sehr wichtig, dass wir von Zeit zu Zeit überprüfen, ob sie noch in einwandfreiem Zustand sind (indem wir diesen Knopf drücken).
Platzierung von Schutzschaltern

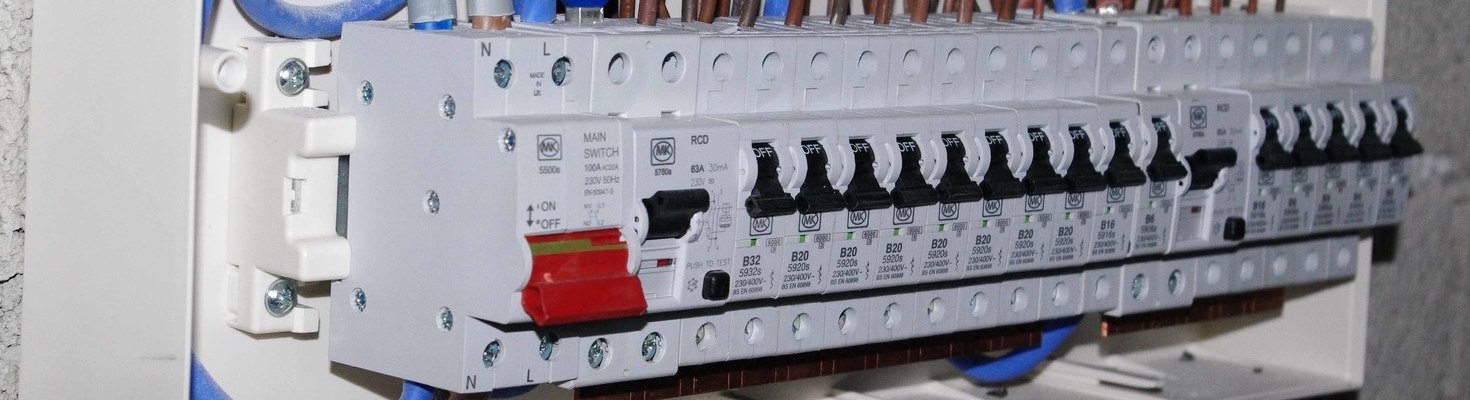

Die verschiedenen Typen von Schutzschaltern sind in der Schalttafel installiert. Die gängigste Konfiguration ist die eines Hauptschalters und unmittelbar danach eines Differenzial- Schalters, an dem die Trennschalter der einzelnen Stromkreise der Anlage „hängen“.
Der PCI wird, falls vorhanden, über dem Hauptschalter installiert, aber bei digitalen Stromzählern ist diese Vorrichtung nicht mehr notwendig.
Wie wir sehen, sind Schutzschalter grundlegende Sicherheitselemente in elektrischen Anlagen und schützen elektrische Geräte und Personen. Haben Sie Fragen zu elektrischen Schutzschaltern? Hinterlassen Sie uns einen Kommentar.
