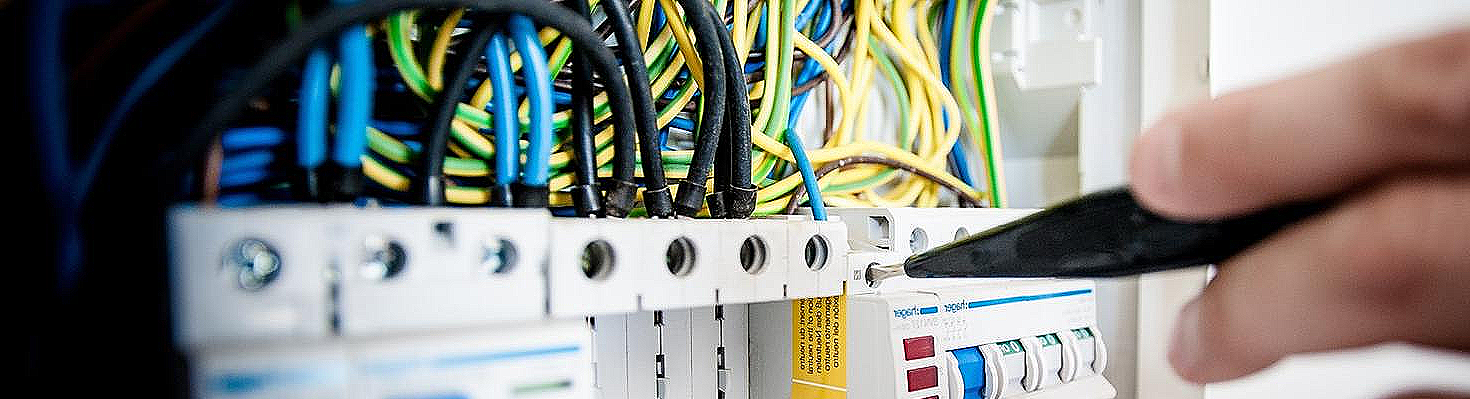

Farben von elektrischen Kabeln

Wie wir bereits wissen, gibt es zwei Haupttypen von Wechselstrom-Elektroinstallationen: einphasig und dreiphasig. Die elektrischen Kabeln in jedem von ihnen können eine der folgenden drei Funktionen erfüllen: Phase, Nullleiter und Erdung.

Hier verraten wir Ihnen, wie man das eine vom anderen dank der Farbcodierung elektrischer Leitungen unterscheiden kann.

Es ist zu beachten, dass die drei Kabel intern gleich sind, sie unterscheiden sich nur in der Farbe der Abdeckung.

Norm IEC 60446

Dies ist die Norm der Internationalen Elektrotechnischen Kommission, die die Farben und/oder Etiketten zur Kennzeichnung der einzelnen Kabeltypen angibt. Sie wird hauptsächlich in Europa verwendet.

Es können die Farben Schwarz, Braun, Rot, Orange, Gelb, Grün, Blau, Violett, Grau, Weiß, Rosa und Türkis verwendet werden. Grün und Gelb können verwendet werden, solange sie nicht zu Verwechslungen führen.

Es können auch Farbkombinationen verwendet werden, wobei die Grün/Gelb-Kombination nur zur Kennzeichnung von Erdleitung verwendet werden kann.

Farbe des Phasenkabels

In der Vergangenheit wurde die Farbe Braun oder Schwarz zur Kennzeichnung der Phasenleitung verwendet. Heutzutage gibt die Norm an, dass bei einphasigen Installationen die Farbe Braun verwendet werden sollte. Dieses Kabel ist mit L beschriftet.

Phasenkabel

Diese Farbe kennzeichnet auch die erste Phase (L1) einer dreiphasigen Installation, die folgenden Phasen sind schwarz (L2) und grau (L3).

Es ist nicht verwunderlich, dass wir in einigen Fällen auch graue Drähte finden, um die Phase in einer Hausinstallation zu identifizieren.

Farbe der Nullleiter (Neutral)

Der Nullleiter erhält, wenn man der IEC 60446 folgt, die blaue Farbe der früheren Versionen der Norm. Seine Bezeichnung ist N.

Nullleiter

Farbe des Erdungskabels

Das Erdungskabel wird als grün-gelb gekennzeichnet. In den meisten Fällen ist sie tatsächlich grün mit einer gelben Linie. Diese Kabel sind nicht gekennzeichnet.

Erdungskabel

Farben der alten Verdrahtungen in UK

Obwohl sie heute den Vorschriften der Internationalen Elektrotechnischen Kommission folgen, war dies vor einigen Jahren noch nicht der Fall. Aus diesem Grund sind z. B. auch Installationen mit anderen Kabelfarben möglich:

  • Phase: Rot (einphasig). Rot, gelb und blau (dreiphasig).
  • Neutral: Schwarz.
  • Erde: Grün-gelb.

Farbtabelle AC-Netzkabel

 EtikettIECUK (Alt)USA
ErdungskabelGrün-GelbGrün-GelbKeine Abdeckung
Grün
Gelb-Grün
NullleiterNBlauSchwarzWeiss
Grau
Phase (Einphasig)LBraunRotSchwarz
Phase (Dreiphasig)L1BraunRotSchwarz
Phase (Dreiphasig)L2BraunGelbRot
Phase (Dreiphasig)L3GrauBlauBlau
