Kde by se měl LED pásek řezat, aby nedošlo k jeho poškození?

LED pásek na první pohled vypadá, že by mohl být v kterémkoli místě přerušen, ale není tomu tak. Za každým páskem se skrývá obvod určený k provozu v určitých úsecích a špatný řez může způsobit nepoužitelnost části instalace.

Řezání ve špatném bodě může způsobit nepoužitelnost celé sekce nebo ovlivnit fungování obvodu. Na základě našich profesionálních zkušeností s LED osvětlením v tomto průvodci podrobně popisujeme krok za krokem správný postup pro bezpečné a profesionální provedení řezu a také elektrické aspekty, které je třeba před zásahem ověřit.

Jak zjistit, zda lze LED pásek přestřihnout?

Ne všechna LED pásky lze řezat v jakémkoli bodě. Klíčové je zjistit, zda je k tomu daný model určen.

Doporučené produkty

Dostupné, doručení do 48/72 hodin

104 €

LED Pásek 12V SMD 60 LED/m 5m 5W/m 400lm/m Šířka 8mm Střih každých 5cm IP20

Zobrazit produkt

Dostupné, doručení do 48/72 hodin

184 €

LED Pásek 24V SMD CCT 120 LED/m 5m 10W/m 800lm/m Šířka 10mm Střih každých 10cm IP65

Zobrazit produkt

Skladem, doručení do 6–8 pracovních dnů

3550 €

LED Pásek Neon Stmívatelný 220V Teplá Bílá Kruhový 360 9W/m Střih každých 100cm IP67 Na míru

Zobrazit produkt

Dostupné, doručení do 48/72 hodin

226 €

LED Pásek 12V SMD 120 LED/m 5m 10W/m 1000lm/m Šířka 8mm Střih každých 2.5cm IP20

Zobrazit produkt

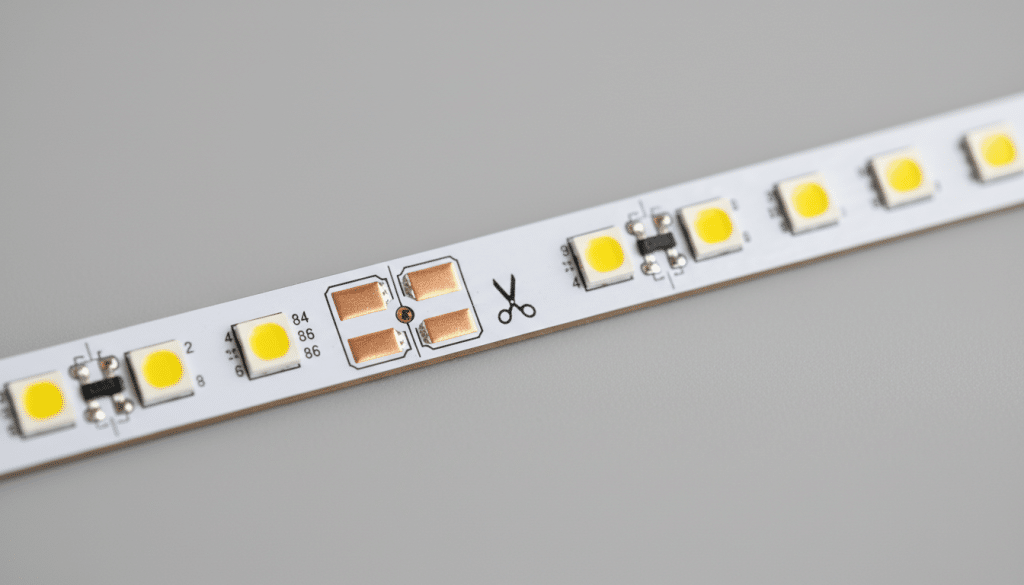

Podívejte se na značky řezu

LED pásky určené k řezání obsahují viditelné značky podél svého povrchu, umístěné v pravidelných intervalech. Tyto značky mají obvykle podobu rovné čáry napříč páskem nebo malé ikony nůžek. Každá z těchto značek označuje konec samostatného obvodu, tj. jediné místo, kde lze provést řezání, aniž by byla ovlivněna činnost zbytku pásku.

Je nezbytné respektovat tato místa vyznačená výrobcem. Pokud nenajdete žádnou čáru nebo symbol, který jasně označuje místo řezání, neměli byste pásek řezat. Provedete-li to na nepovoleném místě, může dojít k přerušení obvodu a nepoužitelnosti světelné části.

Zkontrolujte typ napětí

Nejběžnější LED pásky na trhu pracují s napětím 12 V nebo 24 V a tento údaj přímo ovlivňuje minimální vzdálenost řezu. U 12V LED pásky je běžné, že je lze řezat každých 5 cm, protože tato sada tvoří samostatný obvod; naproti tomu u 24V LED pásky je řez obvykle povolen každých 10 cm. Obecně platí, že čím vyšší je napětí pásku, tím větší je minimální délka, kterou lze uříznout, aniž by to ovlivnilo jeho provoz. V každém případě je nutné vždy zkontrolovat technické specifikace výrobce, abyste si ověřili, jak často lze přesně stříhat, protože se to může lišit v závislosti na modelu a typu LED pásku.

Zkontrolujte technické údaje výrobce

Před provedením jakéhokoli řezu je nezbytné prostudovat technický list výrobku, protože v něm jsou uvedeny klíčové aspekty, jako je minimální vzdálenost řezu, typ připojení a to, zda pásek umožňuje po řezu opětovné připojení. Tyto informace vám pomohou vyhnout se chybám, které by mohly ohrozit instalaci. Pokud vznikne jakákoli pochybnost, je vždy lepší si ji předem potvrdit, než nesprávným řezem riskovat celý LED pásek.

Jak se řeže LED pásek?

Jakmile je potvrzeno, že pásek lze řezat, je postup jednoduchý, ale musí být proveden přesně.

Běžné chyby při stříhání LED pásek

Správná manipulace s LED páskem a jeho řezání jsou nezbytné pro zajištění jeho výkonu a životnosti. Nejčastější chyby a jejich technické důsledky jsou podrobně popsány níže:

• Řezání mimo vyznačenou linii: Řezání mimo konkrétní oblast řezu přeruší tištěný spoj, který napájí sestavu, a může způsobit nefunkčnost celé zadní části. Kromě toho může nesprávný řez poškodit měděné stopy nezbytné pro elektrickou kontinuitu.
• Nerespektování výrobcem stanovené zóny řezu: Každý LED pásek má specifickou elektrickou konfiguraci a minimální délku odříznutí spojenou s konstrukcí obvodu. Ignorování těchto specifikací může způsobit nerovnoměrné rozložení proudu nebo nepravidelný provoz.
• Prudké ohýbání pásku před nebo po řezání: Pružná deska plošných spojů obsahuje měděné dráhy, které mohou prasknout, pokud jsou překročeny minimální doporučené poloměry ohybu. Nadměrné ohýbání může vést ke vzniku neviditelných mikrotrhlin, které časem způsobí blikání nebo částečnou ztrátu osvětlení.
• Nezkontrolování napájecího napětí: Instalace nebo opětovné připojení LED pásku bez ověření, zda napájecí napětí odpovídá napětí udávanému výrobcem, může způsobit okamžité poškození. Vyšší napětí způsobuje přehřátí, které drasticky snižuje životnost LED čipu. Nižší napětí může naopak způsobit nepravidelné zapalování nebo ztrátu intenzity. Pokud chcete znát důvody, proč LED pásek nesvítí, a jak je vyřešit, můžete se podívat do tohoto článku, kde je podrobně vysvětlujeme.

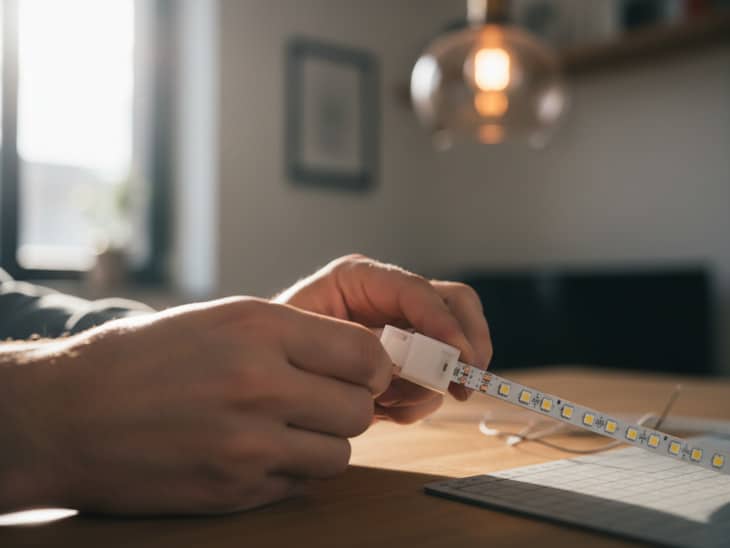

• Ponechání konce bez izolace: Po provedení řezu mohou na obnaženém konci zůstat přístupné vodivé stopy. Pokud není řádně chráněn konektory nebo speciálním silikonovým těsněním pro LED pásky, hrozí nebezpečí zkratu nebo náhodného výboje.

Co se stane, když LED pásek přeříznu tam, kde nemám?

Pokud se řez neshoduje s místem, které uvádí výrobce, je velmi pravděpodobné, že tato část přestane fungovat, protože obvod, který napájí skupinu LED diod, bude přerušen. Ve většině případů je poškození nevratné, zejména pokud přerušení přímo zasáhlo elektronické součástky. Možným řešením je odstranění poškozeného úseku provedením nových řezů v místech řezu povolených výrobcem, a to jak před, tak za postiženou oblastí. Následně se mezi správně odříznutými segmenty provede vhodný spoj, a to pomocí specifických konektorů nebo pájením v závislosti na typu LED pásku nebo modulu.

Profesionální rady, jak se vyhnout poškození LED pásek

Abyste zajistili bezpečnou instalaci a vyhnuli se zbytečným chybám, doporučujeme použít několik základních osvědčených postupů: před řezáním pečlivě měřte, předem zkontrolujte provoz pomocí testu zapnutí a ponechte několik milimetrů navíc, pokud se chystáte instalovat konektory. Kromě toho je vhodné zakoupit o něco větší délku, než je nutné, aby se předešlo nepředvídaným událostem.
