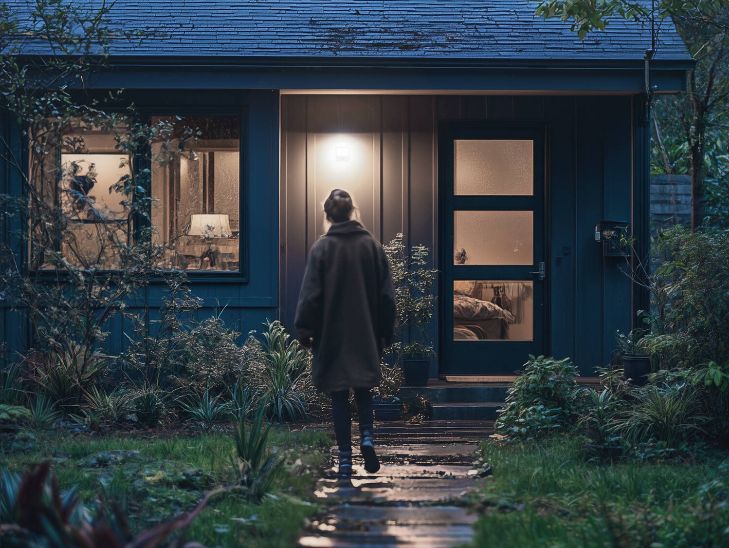

Reflektor s detekcí pohybu v sobě spojuje dvě věci: osvětluje určitý prostor, a to pouze v případě, že detekuje přítomnost. V domácnosti to obvykle znamená pohodlí, protože není závislé na vypínači a méně zbytečného přepínání. V profesionálním prostředí, jako jsou vchody, nakládací rampy, parkoviště nebo perimetry, to znamená, že se světlo aktivuje, když je prostor skutečně využíván, aniž by to komplikovalo každodenní život.
Zde se dozvíte, jak uvážlivě vybrat senzorový projektor. Vysvětlíme vám nejdůležitější technické pojmy, na kterých parametrech snímače pohybu skutečně záleží, jaký vliv má montážní výška a prostředí a jakých typických závad je třeba se vyvarovat, aby byl systém stabilní.
Obsah
- Co je to senzorový reflektor a jak funguje?
- Typy snímačů
- Dimenzování osvětlení
- Barva a kvalita světla
- Ochrana IP, IK a materiály
- Snímač pohybu podrobně: funkce a nastavení
- Optika a oslnění
- Elektronika a spolehlivost: ovladač, cyklování a stmívání
- Montáž a orientace
- Bezpečnost a osvědčené postupy
- Časté chyby při výběru projektoru se snímačem
- Praktické tipy pro správný výběr a finální montáž
Co je to senzorový reflektor a jak funguje?
LED reflektor je svítidlo pro všeobecné venkovní osvětlení: rozvádí vysoký světelný tok s obvykle širokým úhlem otevření pro pokrytí ploch a průchozích prostor, spoléhá se na optiku a těleso s dobrým tepelným rozptylem; obvykle integruje LED modul a ovladač v jedné sestavě.
Snímač pohybu detekuje změny v okolí spojené s přítomností nebo pohybem osob a vozidel. Když zjistí pohyb v oblasti svého pokrytí, vyšle signál, aby se projektor zapnul a poté zase vypnul.
V praxi je výkonnost snímače značně závislá na tom, jak je detekční pole křižováno, zda se v něm nacházejí překážky, na výšce montáže a na okolních podmínkách. Proto se stejný projektor může chovat velmi odlišně v závislosti na tom, kde a jak je nainstalován.
Co se změní v porovnání s projektorem bez snímače?
Snímač nezpůsobuje, že by projektor svítil „lépe“, ale mění jeho chování:
Zkracuje dobu, po kterou svítidlo zůstává na plný výkon, což může snížit spotřebu a tepelné namáhání, automaticky zapíná osvětlení, když vstoupíte do prostoru, a pomáhá zabránit tomu, aby svítidlo zůstalo zapnuté z důvodu zapomnětlivosti.
Ve velkých instalacích je užitečné rozlišovat dvě funkce: snímání a svícení. V malých až středně velkých prostorách se dobře osvědčí reflektor se senzorem. Ve velkých oblastech je někdy efektivnější použít jeden nebo více externích senzorů a nechat reflektory fungovat jako „výstup“ systému.
Doporučené produkty
Dostupné, doručení do 3–4 pracovních dnů
588 €
Solární LED Reflektor 5W IP65 s Pohybovým Senzorem PIR a Soumrakovým Senzorem
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
369 €
Solární LED Reflektor 5W IP s Pohybovým Senzorem PIR a Stmívacím Senzorem
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
588 €
Solární LED Reflektor 7W IP65 s Pohybovým Senzorem PIR a Soumrakovým Senzorem
Zobrazit produkt
Dostupné, doručení do 3–4 pracovních dnů
5113 €
LED Reflektor 23W 87lm/W s Kamerou a Senzorem Smart+ WiFi IP44 LEDVANCE 4058075564626
Zobrazit produkt
Typy snímačů
Ačkoli zvenčí vypadají všechny podobně, způsob, jakým detekují přítomnost, se může lišit. To ovlivňuje velmi praktické věci: zda se snadno aktivuje, zda detekuje přes určité překážky, zda si lépe či hůře rozumí s větrem, vegetací nebo okolním provozem a jak jemně může být nastaven.
PIR senzor (pasivní infračervený senzor)
PIR detekuje změny infračerveného záření (tepla) ve svém zorném poli. Neměří teplotu jako teploměr, ale hledá změny: například když se člověk pohybuje a překračuje detekční zóny. Proto má tendenci reagovat lépe, když pohyb přechází bočně před snímačem, než když se k němu někdo přiblíží čelem.
Na provozní úrovni používá mnoho PIR čočku, obvykle Fresnelova typu, která rozděluje oblast na „segmenty“. Když se teplé těleso pohybuje, snímač zaznamená vzor změn mezi segmenty a interpretuje to jako pohyb. V praxi to znamená, že potřebuje přímou viditelnost, takže pokud snímač zakrývá překážka, je detekce omezena.
Znamená to také, že se jeho výkon mění v závislosti na prostředí, protože pokud je okolní teplota velmi blízká teplotě lidského těla nebo jsou v blízkosti zdroje tepla, může se snížit citlivost nebo zvýšit aktivace. I tak ale v dobře vymezených přístupech a průchodech obvykle poskytuje stabilní výkon, pokud je dobře nastaven dosah a citlivost.
Mikrovlnný (radarový) senzor
Mikrovlnný senzor vysílá elektromagnetické vlny o nízkém výkonu a analyzuje, co se „odrazí“ od objektů v okolí. Když se něco pohybuje, mění to odražený signál, obvykle Dopplerovým jevem, a senzor tuto změnu interpretuje jako pohyb. Díky tomu dokáže poměrně citlivě detekovat malé pohyby.
Jako bonus dokáže detekovat skrz některé nekovové materiály, což někdy pomáhá v instalacích, kde senzor nemá „čistý“ výhled. Na druhou stranu se stejná citlivost může projevit větším počtem nežádoucích aktivací, pokud se pohybuje mimo oblast, která vás skutečně zajímá. Proto je při použití mikrovln často obzvláště důležité nastavit citlivost a prostudovat prostředí před nastavením bodu instalace.
Soumrakový senzor
Soumrakový senzor nedetekuje pohyb: měří úroveň okolního světla a rozhoduje, zda se systém smí zapnout. Pracuje s fotobuňkou, která převádí světlo na elektrický signál. Tento signál se porovnává s nastavenou prahovou hodnotou. Pokud je okolní světlo pod prahovou hodnotou, je projektoru povoleno zapnout se při detekci pohybu nebo po obdržení příkazu k zapnutí.
U projektorů se snímačem funguje soumrakový snímač obvykle jako filtr, který zabraňuje aktivaci během dne nebo v místech s dostatečným osvětlením. Aby bylo nastavení spolehlivé, neměl by do snímacího bodu přímo dopadat paprsek samotného projektoru nebo intenzivní odrazy, protože to může čidlo „zmást“ a způsobit zvláštní chování, například přerušované zapínání a vypínání.
Dimenzování osvětlení
Základem je výběr správného osvětlení. Typickou chybou je dívat se pouze na výkon nebo vybrat „to nejvýkonnější“, aniž bychom se zamysleli nad vzdáleností, úhlem otevření světla a povrchy, které budou část světla odrážet.
Lumeny
Lumeny (lm) udávají celkový světelný tok, tj. množství světla vyzařovaného svítidlem. Jedná se o nejužitečnější údaj pro porovnání projektorů s podobnou technologií.
Je třeba vzít v úvahu, že i když má projektor mnoho lumenů, nezaručuje to, že bude plocha dobře osvětlena. Výsledek závisí také na úhlu otevření, výšce a orientaci.
Dalším důležitým bodem je, že například zdvojnásobení lumenů neznamená dvakrát více světla. Naše oko vnímá jas nelineárně a venku může být změna méně patrná, než se očekává.
Watty (W)
Watty udávají spotřebovaný elektrický výkon. U LED diod mohou dva projektory se stejnou spotřebou energie poskytovat různou svítivost, protože svou roli hraje účinnost, optika a řízení tepla.
Ačkoli jsou tedy lumeny hlavním údajem, podle kterého poznáte, kolik světla získáte, důležitý je také výkon. Ve skutečnosti, když vyvstane otázka, jaký výkon zvolit pro LED projektor, je vhodné jej vnímat jako údaj, který vám pomůže odhadnout skutečnou spotřebu nebo správně dimenzovat instalaci.
Účinnost (lm/W) a tepelný management
Účinnost udává, kolik světla získáte na každý W. Záleží však také na konstrukci: pokud projektor dobře odvádí teplo, lépe si udržuje svůj výkon po delší dobu.
U projektorů se snímačem dochází k častému zapínání a vypínání. Obvykle to dobře navržená LED dioda vydrží bez problémů, ale u výrobků s nekvalitními ovladači nebo špatným rozptylem se opotřebení může projevit dříve.
Barva a kvalita světla
Světlo není jen „množství“. Jeho barva a způsob, jakým zobrazuje skutečné barvy, ovlivňuje pohodlí, viditelnost a vnímání prostoru.
Teplota barev
Kelvin (K) popisuje například odstín světla:
- 3000K: teplé světlo, více žluté.
- 4000K: neutrální světlo.
- 5000-6000K: studené světlo, více bílé/modré.
Pro vstupní prostory domů nebo místa, kde chcete mít přívětivé světlo, se obvykle hodí 3000K-4000K. V pracovních prostorách se doporučuje zvolit chladnější teplotu barvy světla.
CRI
CRI (nebo Ra) měří věrnost barev od 0 do 100. CRI 80 je obvykle dostačující pro běžné použití. Pokud se jedná o úlohy, kde je důležité přesné rozpoznání barev, je nutný vyšší CRI.
Pokud projekt zahrnuje kamery, je třeba kromě CRI sledovat také blikání a stabilitu ovladače, protože ovlivňují kvalitu obrazu.
Ochrana IP, IK a materiály
LED reflektory jsou určeny pro práci ve venkovním prostředí, takže obsahují utěsněné kryty a materiály navržené tak, aby odolaly dešti, změnám teplot a dalším nepříznivým povětrnostním vlivům. V praxi to znamená stupeň krytí IP65 nebo vyšší.
Pokud je bod vysoce vystaven možným nárazům, je třeba věnovat pozornost odolnosti proti nárazu (IK) a kvalitě provedení, protože tyto faktory přímo ovlivňují životnost.
Snímač pohybu podrobně: funkce a nastavení
Zde je skutečný rozdíl mezi správnou a nesprávnou funkcí. Dva identické projektory se mohou chovat velmi odlišně v závislosti na tom, jak dobře nebo špatně je snímač nastaven.
Oblast působnosti
Rozsah se udává v metrech, ale závisí na mnoha okolnostech:
- Výška a poloha snímače.
- velikosti a rychlosti objektu.
- Okolní teplota (může mít vliv kontrast s okolím).
- Překážky a geometrie.
V ideálním případě by měl dosah trochu přesahovat osvětlovanou oblast, ale neměl by být příliš velký, což by způsobilo neustálé osvětlení.
Úhel detekce
Úhel označuje šířku detekčního pole. Větší úhel není vždy lepší, protože může znamenat více falešných aktivací. V úzkých průchodech obvykle lépe funguje užší, dobře orientovaný úhel.
Práh soumraku (LUX)
Nastavení LUX určuje, kolik okolního světla musí být přítomno, aby se reflektor zapnul. Při nesprávném nastavení se může stát, že se reflektor zapne během dne nebo se po setmění nezapne vůbec.
Nižší hodnoty obvykle způsobují, že funguje pouze v noci. Vyšší hodnoty umožňují jeho provoz při větším množství okolního světla. Nejspolehlivější je nastavení a zjištění, jak se chová, protože světlo se mění podle času, ročního období a orientace.
Zapnutý čas
Časovač definuje, jak dlouho zůstane zapnutý po poslední detekci. Pokud je tato doba příliš krátká, vypne se, i když jste stále v zóně. Pokud je příliš dlouhá, ztrácí se část výhod ovládání a úspory energie.
V závislosti na zóně budeme volit delší nebo kratší časy.
Citlivost
Citlivost označuje, jak snadno lze senzor spustit. Při větru, vegetaci, zvířatech nebo blízkém provozu obvykle pomůže snížení citlivosti a nastavení úhlu.
Optika a oslnění
Dokonale nakonfigurovaný snímač je k ničemu, pokud není dostatečně osvětlen.
Úhel clony
Úhel clony je šířka světelného paprsku. Úzký paprsek soustředí světlo na menší plochu a široký paprsek ho více rozprostře.
Přestože světlomety mají úhel otevření obecně, existují modely se specifickou optikou (úzká, asymetrická atd.), které vyhovují potřebám každého projektu.
UGR: co to je a proč to pro vás může mít význam
UGR (Unified Glare Rating) je hodnocení oslnění, které se používá hlavně v interiéru. U venkovních svítidel se vždy neuvádí, ale přesto existuje. Reflektor mířící přímo do zorného pole může rušit a snižovat viditelnost.
U reflektorů se snímačem může náhlé zapnutí způsobit výraznější oslnění. Chcete-li jej snížit:
- Vyhněte se namíření projektoru do obvyklé zorné linie.
- Nastavte výšku a úhel tak, abyste osvětlovali prostor, nikoliv osobu.
- Pokud je to možné, používejte kontrolovanější optiku, pokud je přítomen provoz chodců.
Elektronika a spolehlivost: ovladač, cyklování a stmívání
Elektronika určuje, jak je LED dioda napájena a jak projektor reaguje při opakovaném zapnutí a vypnutí.
Ovladač
Ovladač reguluje proud LED. Stabilní ovladač zlepšuje konzistenci světla, omezuje blikání a napomáhá životnosti. U projektorů se snímačem je důležité, aby vydržel opakované cykly napájení.
V profesionálních projektech je důležitá také kompatibilita s elektrickými ochranami a chování v případě výkyvů v elektrické síti.
Stmívání a doprovodné osvětlení
Některé systémy fungují v režimu zapnuto/vypnuto. Jiné se nevypínají úplně a nabízejí zdvořilostní světlo, které svítí s nízkou intenzitou a zvyšuje se při detekci pohybu.
Montáž a orientace
Instalace určuje skutečný výkon. Dobrý projektor, který je špatně namontován, může poskytovat špatné výsledky.
Montážní výška
Čím vyšší je výška, tím větší plochu může senzor pokrýt, ale ne vždy se stejnou přesností, zejména na hranicích detekční zóny. Co je správné, závisí na požadovaném dosahu a osvětlované oblasti.
Předcházení nežádoucím aktivacím
Před upevněním senzoru se podívejte, co se dostává do pole senzoru: větve, domácí zvířata, blízký provoz, odrazy, automatické dveře. Někdy se problém vyřeší otočením snímače nebo mírnou změnou místa, kam se zaměřuje.
Řízení paprsku: osvětlujte to, co je důležité
Nejprve definujte, co chcete vidět nejlépe. Pak nasměrujte paprsek tak, aby světlo dopadalo právě tam. Osvětlení trochu „ve prospěch“ cesty často snižuje nepříjemné stíny.
Bezpečnost a osvědčené postupy
Aniž bychom se zabývali konkrétními elektrotechnickými předpisy, existují obecná doporučení, která by měla být uplatňována:
- Instalace musí být provedena v souladu s pokyny výrobce a případně kvalifikovaným personálem.
- Použijte odpovídající ochranu obvodů a materiál kompatibilní s instalací.
- Zabraňte oslňování projíždějících vozidel, veřejných komunikací nebo přilehlých nemovitostí.
- V pracovním prostředí posuzujte požadavky na osvětlení, rovnoměrnost a prevenci rizik v oblastech pohybu.
Časté chyby při výběru projektoru se snímačem
Záměna dosahu snímače s užitečnou světelnou vzdáleností
Senzor dokáže detekovat na vzdálenost 10 m, ale pokud je paprsek na tuto vzdálenost příliš široký nebo příliš jasný, zapne se, aniž by svítil užitečně. Detekce, úhel a výška paprsku musí být sladěny.
Volba barvy světla bez ohledu na prostředí.
Velmi studené světlo může zvýšit kontrast a viditelnost, ale za určitých podmínek může být také více rušivé.
Nastavení bez testování v reálných podmínkách
Nastavení snímače od oka se nedoporučuje, v každém případě je nejlepší možností nastavení a pozorování, jak se podílí v různých situacích.
Montáž s překážkami před snímačem
Mříže, okapy, vegetace nebo rohy mohou vytvářet mrtvé zóny nebo nepravidelnou detekci. Někdy to není problém projektoru, ale montážního bodu.
Praktické tipy pro správný výběr a finální montáž
Chcete-li správně zvolit tento typ LED projektorů, nejprve si určete, jakou plochu chcete pokrýt a jak se bude používat. Poté vyberte projektor, který správně distribuuje světlo, a senzor, který detekuje přesně tam, kde má, bez neustálé aktivace cizími prvky. Nakonec nastavte práh světla, čas a citlivost v terénu, protože právě montáž a prostředí rozhodují o tom, zda bude výsledek každodenně pohodlný a spolehlivý.
