Blikání LED pásek je jedním z nejčastějších problémů v dekorativních a technických světelných instalacích. Ačkoli existuje tendence myslet si, že jde o prostou vizuální závadu, ve skutečnosti je to obvykle známka toho, že něco nefunguje správně.
V profesionálních instalacích se blikání může objevit z různých důvodů. Níže se budeme zabývat nejčastějšími příčinami tohoto problému a nejúčinnějšími řešeními v systémech LED osvětlení.
Obsah
Co znamená, když LED pásek bliká?
K blikání dochází, když intenzita světla LED diody kolísá v důsledku kolísání proudu nebo napájecího napětí. Toto kolísání může být viditelné nebo nepostřehnutelné v závislosti na frekvenci a kvalitě elektroniky napájející LED pásek.
Přestože LED diody pracují se stabilizovaným elektrickým proudem, jakákoli změna v napájení nebo v řízení signálu může způsobit mikrointerrupce, které mají za následek blikání.
V praxi se to obvykle projevuje několika způsoby:
- Neustálé blikání v celém pásek: Pokud celý pás LED bliká současně, problém obvykle souvisí s napájením. Je to důsledek toho, že transformátor není schopen zajistit stabilní nebo dostatečné napětí pro správné napájení systému.
- Blikání pouze v některých segmentech: Pokud k němu dochází pouze v některých úsecích LED pásek, je to obvykle způsobeno vadnými spoji nebo poškozením obvodů pásek.
- Blikání při stmívání: Pokud k tomu dochází při nastavování jasu pásek LED, jedná se obvykle o nekompatibilitu stmívače nebo řídicí jednotky.
- Blikání na koncích instalace: Je způsobeno poklesem napětí podél obvodu. Jak proud protéká vodivou stopou, dochází k postupnému úbytku napětí v důsledku odporu materiálu.
Doporučené produkty
Dostupné, doručení do 48/72 hodin
251 €
LED Pásek 12V SMD 60 LED/m 5m 5W/m 400lm/m Šířka 8mm Střih každých 5cm IP20
Zobrazit produkt
Dostupné, doručení do 48/72 hodin
375 €
LED Pásek 24V SMD CCT 120 LED/m 5m 10W/m 800lm/m Šířka 10mm Střih každých 10cm IP65
Zobrazit produkt
Skladem, doručení do 6–8 pracovních dnů
5380 €

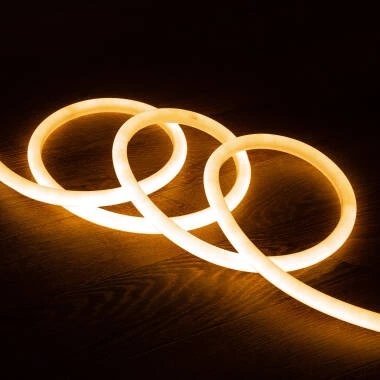

LED Pásek Neon Stmívatelný 220V Teplá Bílá Kruhový 360 9W/m Střih každých 100cm IP67 Na míru
Zobrazit produkt
Dostupné, doručení do 3–4 pracovních dnů
597 €

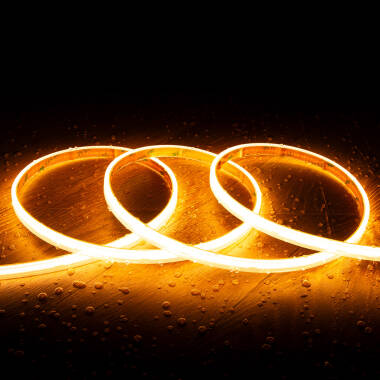

LED Pásek 24V COB 320 LED/m 5m 10W/m 1000lm/m Šířka 10mm Střih každých 5cm IP65 CRI90
Zobrazit produkt
Hlavní příčiny blikání u LED pásek.
Nedostatečné nebo vadné napájení
Napájení je jedním z prvků, které nejvíce ovlivňují stabilitu instalace LED.
Jak bylo uvedeno výše, pokud napájecí zdroj nemá dostatečný výkon k pokrytí celkové spotřeby pásku, může systém přejít do ochranných cyklů: na okamžik se vypne a znovu spustí, což vyvolá efekt blikání. Tento problém může nastat také v případě, že je zdroj napájení nekvalitní nebo generuje elektrické zvlnění, tj. malé výkyvy stejnosměrného proudu, které ovlivňují svítivost LED diod.
Pro vyřešení tohoto typu problému je důležité správně dimenzovat napájecí zdroj a vybrat kvalitní komponenty. V profesionálních instalacích se doporučuje používat napájecí zdroj s výkonem alespoň o 20 % vyšším, než je celková spotřeba LED pásek, což poskytuje bezpečnostní rezervu, která zabraňuje přetížení a zlepšuje stabilitu systému. Kromě toho je vhodné používat zdroje konstantního napětí určené speciálně pro LED osvětlení, protože obsahují filtraci a regulaci, které minimalizují riziko blikání.
Pokud se již blikání v instalaci objevilo, je nejúčinnějším opatřením kontrola zdroje a jeho výměna za vhodný model, pokud je nedostatečný nebo nekvalitní.
Vadné elektrické připojení
Častou příčinou blikání jsou uvolněné nebo špatně provedené spoje. Nestabilní elektrický kontakt vytváří v obvodu malá přerušení, která způsobují blikání a zhasínání diod LED.
Tento problém se obvykle vyskytuje v:
- Nekvalitní rychlospojky: nezajišťují pevný kontakt mezi LED pásek a kabeláží, což způsobuje chvilková přerušení proudu a generuje přerušované blikání.
- Špatné pájení: špatně provedené spoje mohou ztrácet elektrickou kontinuitu nebo se zahřívat, což způsobuje nepravidelné rozsvěcení a zhasínání LED diod.
- Špatně izolované spoje: nedostatečná izolace může umožnit kontakt s vlhkostí nebo vodivými povrchy, což způsobuje mikrořezání a kolísání osvětlení.
- Uvolněné svorky na napájecí Zdroj : pokud nejsou svorky řádně dotaženy, může dojít k dočasnému přerušení proudu, což způsobí blikání v celém pásu nebo v určitých segmentech.
Chcete-li tyto problémy odstranit a eliminovat blikání u LED pásek, pečlivě zkontrolujte všechny spoje v systému a ujistěte se, že každý kontaktní bod je stabilní a souvislý. Nedostatečné pájení by mělo být předěláno, čímž se zajistí pevný spoj, který udržuje stálý proud, a konektory by měly být nahrazeny spolehlivými modely.
Pokles napětí u dlouhých LED pásek
U dlouhých instalací LED pásek je běžné, že podél obvodu dochází k poklesu napětí. K tomu dochází, protože odpor kabelu nebo dráhy vodiče postupně snižuje dostupné napětí, a když napětí klesne pod požadovanou úroveň, LED diody začnou ztrácet jas nebo blikat, zejména v koncových úsecích. Tento jev je nejvíce patrný u LED pásky 12 V delších než 5 metrů, kde může být rozdíl napětí dostatečný k ohrožení stabilního provozu diod.
Pro řešení tohoto problému se používá několik profesionálních strategií, které zajišťují rovnoměrné napájení po celé délce instalace. Jednou z nejefektivnějších je přivádění energie každých 5 až 10 metrů, což udržuje konstantní napětí a zabraňuje poklesům, které způsobují blikání. Další možností je napájet pás z obou konců, čímž se vyrovnává napětí a rovnoměrně rozděluje proud. Použití LED pásky 24V DC namísto 12 V navíc výrazně snižuje pokles napětí, protože vyšší napětí lépe podporuje průběh proudu. A konečně, použití kabelů s větším průřezem, minimálně 1,5, snižuje odpor obvodu, což umožňuje, aby se proud dostal do všech segmentů s menšími ztrátami.
Nesprávná instalace nebo fyzické poškození pásek
LED pásek jsou flexibilní elektronické obvody, pokud jsou příliš ohnuté nebo nařezané na nesprávných místech, může dojít k poškození vnitřních měděných stop. Pokud k tomu dojde, vznikají přerušované kontakty, které způsobují blikání v určitých úsecích.
To může mít také vliv:
- Vlhkost: Přítomnost vody nebo kondenzace může proniknout do pásku LED a ovlivnit stopy a elektronické komponenty. To způsobuje zkraty nebo mikroporuchy, které generují blikání a mohou trvale poškodit LED diody, pokud nejsou řádně chráněny.
- Přehřátí: LED diody během provozu produkují teplo, a pokud není pásek správně nainstalován v profilu chladiče nebo není dostatečně větrán, mohou vysoké teploty poškodit součástky a vodivé stopy. To způsobuje blikání a snížení jasu.
- Instalace na vodivé povrchy: Umístění pásků LED přímo na elektricky vodivé materiály může způsobit zkrat nebo rušení proudu, což v určitých částech pásku vyvolá blikání a ohrozí bezpečnost instalace.
Pro řešení problémů vyplývajících z nesprávné instalace nebo fyzického poškození LED pásek je třeba dodržovat správné postupy, aby byly chráněny součásti i integrita obvodu. To zahrnuje správné řezání pásek, aby nedošlo k jeho poškození, a zamezení ohýbání pásku pod ostrými úhly. Doporučuje se také instalovat profily pro LED pásky, které fungují jako chladiče a zabraňují přehřátí.
Elektrické rušení
U adresovatelných nebo chytré LED pásky Smart WiFi je blikání často způsobeno rušením datového signálu, které ovlivňuje komunikaci mezi ovladačem a LED diodami. Tento problém může být způsoben příliš dlouhými datovými linkami nebo nedostatečným filtrováním, což způsobuje nepravidelné rozsvěcení a zhasínání diod LED nebo nestejné barvy a intenzitu.
Tento problém lze vyřešit instalací filtračních kondenzátorů do napájecího zdroje, které stabilizují proud a snižují šum, přidáním rezistorů na datové vedení, které chrání signál před špičkami, a fyzickým oddělením signálových a napájecích kabelů, aby se minimalizovalo rušení.
Nekompatibilita mezi Stmívač a Napájecí Zdroj
K blikání může docházet také v případě nekompatibility mezi stmívacím systémem a napájecí zdroj .
Mnoho stmívačů používá ke stmívač technologii PWM (pulzně šířková modulace). Pokud je frekvence PWM příliš nízká, může lidské oko vnímat rychlé blikání LED diod.
Chcete-li blikání vyřešit, použijte přijímač speciálně kompatibilní s LED diodami, protože jsou navrženy tak, aby zvládaly nízký proud těchto zařízení bez generování výkyvů. Kromě toho se doporučuje používat stmívače s vysokou frekvencí PWM, která zajišťuje, že blikání je pro lidské oko nepostřehnutelné, a poskytuje plynulejší zapínání a stmívání.
Jak diagnostikovat problém krok za krokem
Při profesionální instalaci se diagnostika blikání obvykle provádí tímto postupem:
- Zkontrolujte napájení: ověřte, zda má ovladač dostatek energie pro LED pásek a zda poskytuje stabilní napětí.
- Zkontrolujte elektrická připojení: zkontrolujte všechny konektory, pájení, spoje a svorky.
- Zkontrolujte celkovou délku LED pásek: změřte délku instalace a vyhodnoťte, zda na koncových úsecích nedochází k poklesu napětí.
- Vyhodnoťte kompatibilitu přijímač a stmívač: ujistěte se, že použité stmívače a regulátory jsou kompatibilní s LED pásky.
- Změřte napětí na začátku a na konci pásu: zkontrolujte multimetrem, zda napětí zůstává v doporučeném rozsahu po celou dobu instalace.
Tato měření zajistí stabilní a efektivní provoz systému LED. Provedením této série změn lze zajistit, aby LED pásky fungovaly tisíce hodin.
