Bipolární spínače – Použití, symbol a instalace

Dvoupólové jističe jsou účinným a bezpečným řešením pro ovládání elektrických obvodů, které vyžadují úplné vypnutí proudu. Jejich instalace je sice složitější než instalace jednopólového vypínače, ale poskytuje výhody z hlediska bezpečnosti a elektrotechnických předpisů. Pokud uvažujete o modernizaci svého elektrického systému, může být volba dvoupólového vypínače vynikajícím rozhodnutím, které zajistí úplné odpojení a zabrání elektrickému nebezpečí.

Podívejme se podrobně, jak fungují, jaké jsou jejich hlavní způsoby použití a několik tipů pro jejich bezpečnou instalaci.

Co je dvoupólový vypínač?

Dvoupólový vypínač je elektrický mechanismus, který umožňuje jedním úkonem otevřít nebo zavřít dva obvody současně. Na rozdíl od jednopólového spínače, který přeruší pouze jednu fázi, dvoupólový spínač přeruší jak fázi, tak nulový vodič, což zajišťuje větší bezpečnost v elektrických instalacích.

Používají se hlavně v instalacích, kde je vyžadováno úplné odpojení proudu, což zajišťuje, že v připojených zařízeních není žádné zbytkové napětí. Jejich použití je běžné v zařízeních s vysokým výkonem nebo v instalacích, kde je prioritou elektrická bezpečnost.

Rozdíl mezi dvoupólovým a jednopólovým jističem

Hlavní rozdíl mezi nimi spočívá v tom, kolik pólů přeruší elektrický proud. Jednopólový vypínač přeruší tok proudu pouze v jednom vodiči a nulový vodič ponechá připojený, zatímco dvoupólový vypínač přeruší oba, což minimalizuje riziko úrazu elektrickým proudem nebo zkratu.

K čemu se používají dvoupólové jističe?

Dvoupólové vypínače se používají v různých aplikacích, např:

• vysokonapěťové elektrické systémy: Používají se k úplnému odpojení elektrického zařízení od napájení.
• Spotřebiče s vysokou spotřebou: Jsou běžné u elektrických sporáků, ohřívačů vody a klimatizací.
• Průmyslové instalace: V těžkých strojích, kde je nezbytné zcela odpojit napájení, aby se předešlo nehodám.
• Osvětlovací systémy s dvojitou fází: V některých zemích, kde jsou elektrické instalace na 220 V, jsou pro ovládání osvětlení povinné dvoupólové spínače.
• Bazény a vířivky: Tam, kde je elektrická bezpečnost nezbytná, aby se předešlo úrazu elektrickým proudem.

Symbol dvoupólového spínače

Elektrický symbol dvoupólového vypínače ve vícedrátových elektrických schématech je znázorněn dvěma rovnoběžnými čarami přerušenými malou mezerou a společným ovládacím bodem. Jeho vzhled je podobný dvěma jednopólovým spínačům spojeným dohromady, což znamená, že oba obvody se otevírají nebo zavírají současně.

Takto by vypadalo jeho grafické znázornění v jednovodičových i vícedrátových schématech:

Tento symbol se v elektrických schématech používá k označení, že zařízení má dva kontakty ovládané současně jedním mechanismem.

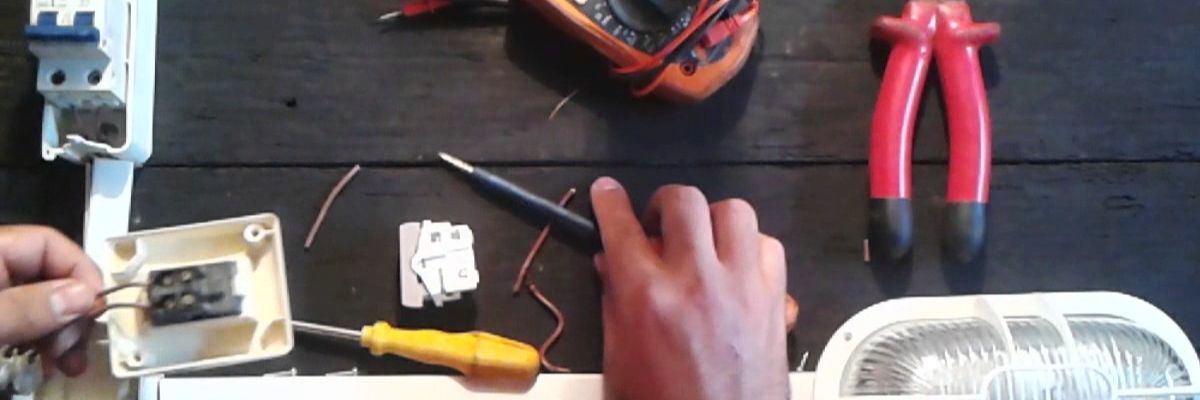

Instalace dvoupólového spínače

Pro správnou instalaci dvoupólového spínače je třeba dodržet určité klíčové kroky.

Potřebný materiál

• Bipolární spínač vhodný pro danou zátěž
• Šroubovák
• Elektrický kabel s vhodnou izolací
• Odizolovač vodičů
• Izolační páska nebo svorky
• Propojovací skříňka (je-li třeba)

Instalační kroky

1. Vypnutí napájení: Před jakoukoli manipulací s kabeláží nezapomeňte odpojit napájení z hlavního panelu.
2. Identifikujte vodiče: Vyhledejte fázové a nulové vodiče, které má spínač ovládat.
3. Připojte vodiče ke spínači:
   • Připojte fázový a nulový vodič ze zdroje napájení ke vstupním svorkám spínače.
   • Připojte výstupní vodiče ze spínače k elektrické zátěži.
4. Připojení zajistěte: Šrouby utáhněte, aby nedošlo k falešným kontaktům.
5. Vyzkoušejte instalaci: Obnovte napájení a provozujte spínač, abyste ověřili jeho správnou funkci.

Mám instalaci upravit, pokud chci tento typ spínače instalovat doma?

Ano, ve většině případů bude pro instalaci dvoupólového spínače nutné provést určité úpravy elektrické instalace. Na rozdíl od jednopólového spínače, který přerušuje pouze fázi, dvoupólový spínač přerušuje fázi i nulový vodič, což znamená připojení dvou vodičů místo jednoho.

Běžné instalační úpravy:

1. Ověřte typ stávajícího zapojení: Pokud je vaše stávající instalace vybavena pouze jednou fází a nulovým vodičem připojenými k jednopólovému vypínači, musíte se ujistit, že je v rozvodné krabici dostatek místa pro druhý vodič.
2. V případě potřeby zvětšete rozvodnou krabici: Některé dvoupólové spínače vyžadují více místa v elektrické krabici.
3. Ujistěte se, že je proud spínače dostatečný: Pokud je dvoupólový spínač instalován na vedení s velkým odběrem, je důležité zkontrolovat, zda je dostatečně dimenzován.
4. Dodržujte bezpečnostní předpisy: V některých zemích je instalace dvoupólových spínačů povinná v obvodech 220 V nebo ve vlhkých prostorách, jako jsou koupelny a kuchyně.

Časté chyby při instalaci dvoupólových vypínačů

Nevypnutí napájení před instalací: To může vést k úrazům elektrickým proudem. Nesprávné zapojení vodičů: Pro bezpečný provoz musí být fáze a nulový vodič připojeny ke správným svorkám.

Výběr spínače s nižší proudovou kapacitou: To může vést k přetížení a poruchám systému.

Nesprávné zajištění spínače v zapuštěné krabici: Špatné upevnění může vést k uvolnění spojů a nebezpečí požáru.

Jak vybrat správný dvoupólový spínač

Při nákupu dvoupólového spínače byste měli zvážit následující faktory:

• Napětí a jmenovitý proud: Ujistěte se, že je kompatibilní s elektrickou instalací (10 A, 16 A, 20 A atd.).
• Aktuální elektrické předpisy: Některé země vyžadují pro použití specifické certifikáty.
• Místo instalace: Pokud je určen do vlhkých prostor, zvolte modely s dodatečnou ochranou.
• Kvalita výrobku: Vybírejte výrobky od renomovaných dodavatelů, aby měly dlouhou životnost.

Aktuální hodnocení dvoupólového spínače

Jmenovitý proud dvoupólového spínače se liší v závislosti na jeho použití. Nejběžnější jmenovité hodnoty v bytových a průmyslových instalacích jsou:

• 10A – 16A: Pro osvětlení a spotřebiče s nízkou spotřebou.
• 20A – 32A: Použití v zařízeních s vysokou spotřebou, jako jsou elektrické pece nebo ohřívače vody.
• 40A – 63A: Průmyslové nebo bytové aplikace s vysokými nároky na výkon.

Před instalací je nutné ověřit kapacitu spínače, protože při překročení jmenovitého proudu může dojít k přehřátí a poruše elektrického systému.

Důležitost polarity u dvoupólových jističů

U dvoupólového jističe není polarita důležitá, protože přerušuje fázi i nulový vodič a zajišťuje úplné odpojení obvodu. Na rozdíl od jiných přístrojů, kde polarita může ovlivnit činnost, v tomto případě není rozdíl v tom, jak jsou zapojeny fázové a nulové vodiče, protože vždy přeruší proud v obou.

Výhody a nevýhody dvoupólových spínačů

Výhody:

• Zvýšená bezpečnost: odpojením fáze i nulového vodiče se eliminuje riziko úrazu elektrickým proudem.
• Povinné v některých instalacích: V obvodech 220 V a ve vlhkých prostorách jsou dvoupólové jističe zákonným požadavkem.
• Lepší odpojování elektrických zařízení: Zajišťuje, že do zařízení neproudí žádný zbytkový proud.
• Prevence přetížení a zkratů: Zabraňuje průtoku proudu v případě poruchy systému.

Nevýhody:

• Vyšší cena než u jednopólového spínače: Složitější konstrukce zvyšuje jeho cenu.
• Mírně složitější instalace: Vyžaduje dodatečné zapojení a v některých případech i úpravu elektrické instalace.

Údržba a bezpečnost dvoupólových jističů

Pro zajištění optimálního a bezpečného provozu je vhodné dodržovat následující rady:

Pravidelná kontrola: Zkontrolujte, zda se vypínač neopotřebovává, nejiskří nebo se nepřehřívá.

Pravidelné čištění: Zabraňte hromadění prachu a nečistot na elektrických kontaktech.
Nepřetěžujte obvod: Zkontrolujte, zda je jistič v rámci své jmenovité kapacity.
Výměna v případě poruchy: Pokud jistič přestane správně fungovat, okamžitě jej vyměňte.

Často kladené otázky týkající se dvoupólových jističů

1. Mohu nahradit jednopólový vypínač dvoupólovým, aniž bych musel měnit zapojení?

Ne, budete muset přidat další vodič pro nulový vodič a ujistit se, že máte dostatek místa.

2. Kde se doporučuje instalovat dvoupólový spínač?

V systémech s vysokou spotřebou, v instalacích 220 V, ve vlhkých prostorách a v zařízeních, která vyžadují úplné odpojení proudu.

3. Co se stane, když nainstaluji dvoupólový spínač nesprávně?

Nemusí správně odpojit obvod, což může zanechat napětí v instalaci a zvýšit riziko úrazu elektrickým proudem.

4. Mají všechny dvoupólové jističe stejnou kapacitu?

Ne, existují modely 10A, 16A, 32A a další, vybereme ten, který nejlépe vyhovuje potřebám zařízení nebo instalace, kde budou použity.

5. Je v určitých případech povinné instalovat dvoupólový vypínač?

I když není vždy povinný, jeho instalace se doporučuje v případech, kdy je prioritou elektrická bezpečnost. V každém případě je vždy nutné zkontrolovat platné předpisy.
